Jak działa prostownik i jak bezpiecznie ładować akumulator?

Rozładowany akumulator nie zawsze oznacza konieczność zakupu nowego. Czasem wystarczy właściwie dobrany prostownik, który zamieni prąd z gniazdka na bezpieczny prąd stały i uzupełni energię w baterii. Wyjaśniam, jak działa takie urządzenie, czym różni się prostownik tradycyjny od automatycznego oraz jak ładować akumulator, żeby go nie przegrzać ani nie uszkodzić.

Jak działa prostownik od gniazdka do akumulatora

W języku potocznym prostownikiem nazywa się ładowarkę do akumulatorów samochodowych. Technicznie chodzi o urządzenie, które pobiera prąd przemienny 230 V, obniża jego napięcie i przekształca go w prąd stały o parametrach odpowiednich dla baterii.

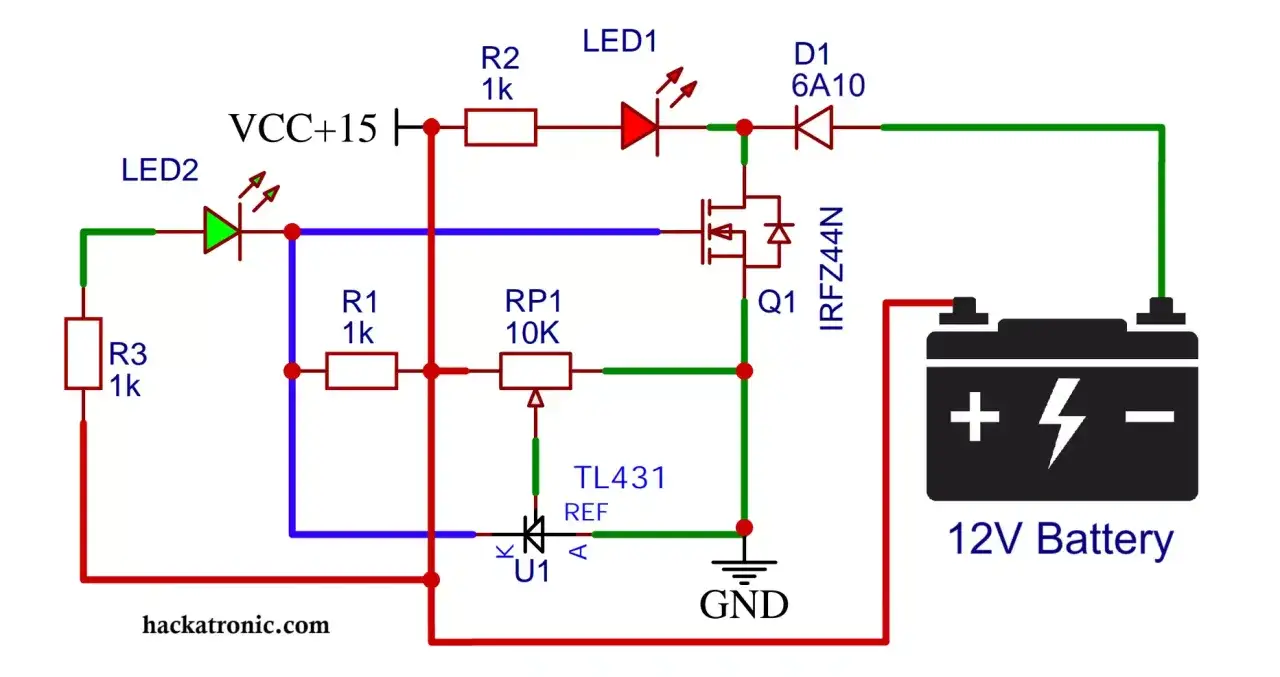

W klasycznym urządzeniu pierwszym ważnym elementem jest transformator. Zmniejsza on napięcie sieciowe do poziomu potrzebnego do ładowania, a przy okazji zapewnia separację od sieci. Za transformatorem znajduje się układ prostowniczy, najczęściej mostek z czterech diod. Diody przepuszczają prąd tylko w jednym kierunku, dzięki czemu obie połówki przebiegu napięcia przemiennego pracują na korzyść ładowania.

Na wyjściu otrzymujemy tak zwany prąd stały pulsujący. W prostym prostowniku nie musi on być idealnie wygładzony, ponieważ akumulator sam działa jak duży magazyn energii i częściowo stabilizuje napięcie. Bardziej zaawansowane konstrukcje dodają filtr, regulator prądu, układ pomiarowy oraz zabezpieczenia przed zwarciem i odwrotnym podłączeniem.

Najważniejsza rzecz, którą często tłumaczę początkującym, brzmi tak: prostownik nie „wpycha” do akumulatora stałej ilości energii bez względu na jego stan. Prąd ładowania zależy od różnicy napięć, oporu wewnętrznego baterii i ustawień urządzenia. Gdy akumulator zaczyna się napełniać, prąd w prostym układzie zwykle stopniowo maleje.

Dlaczego urządzenie 12 V ładuje napięciem wyższym niż 12 V

Napięcie 12 V to wartość nominalna, czyli umowna wartość znamionowa akumulatora samochodowego. Sprawny, naładowany akumulator kwasowo-ołowiowy po odłączeniu obciążenia może mieć około 12,6-12,8 V, dlatego ładowarka musi podać napięcie wyższe, aby wymusić przepływ prądu do jego wnętrza.

Dla typowych akumulatorów ołowiowych napięcie fazy głównego ładowania często wynosi około 14,4 V. Akumulatory AGM mogą wymagać wartości bliższej 14,7 V, a żelowe nie powinny być ładowane według przypadkowego programu przeznaczonego dla innego typu ogniw. Konkretne ustawienia zawsze mają pierwszeństwo przed ogólną regułą.

Co dzieje się podczas ładowania akumulatora 12 V

Ładowanie nie przebiega z jednakową intensywnością od początku do końca. W najprostszym prostowniku proces zależy głównie od konstrukcji urządzenia i aktualnego napięcia akumulatora. W ładowarce automatycznej sterownik kontroluje napięcie oraz prąd i na tej podstawie zmienia tryb pracy.

Faza szybkiego uzupełniania energii

Na początku akumulator przyjmuje stosunkowo duży prąd. To etap, w którym uzupełniana jest większość brakującej energii. Jeśli bateria 60 Ah jest mocno rozładowana, prostownik ustawiony na 6 A będzie potrzebował teoretycznie około 10 godzin, ale w realnych warunkach należy doliczyć straty i końcową fazę ładowania.

Praktyczny czas wyniesie więc często 12-15 godzin, a nie dokładnie 10. Na wynik wpływają temperatura, stopień zużycia, głębokość rozładowania i sprawność ładowarki. Sam wzór „pojemność podzielona przez prąd” daje jedynie przybliżenie.

Faza absorpcji i podtrzymania

Po osiągnięciu napięcia granicznego ładowarka utrzymuje je na stałym poziomie, a prąd stopniowo spada. Ten etap jest potrzebny, aby uzupełnić energię, której nie da się dostarczyć w pierwszej fazie bez nadmiernego gazowania i wzrostu temperatury.

W nowoczesnych prostownikach po zakończeniu ładowania może rozpocząć się tryb float, czyli podtrzymanie. Napięcie jest wtedy niższe, zwykle około 13,5-13,8 V, a urządzenie tylko kompensuje samorozładowanie. To przydatna funkcja przy pojeździe używanym sporadycznie, ale nie oznacza, że każdy prostownik można bez kontroli pozostawić podłączony na wiele tygodni.

Przeczytaj również: Schemat akumulatora ołowiowego - budowa i ładowanie

Co oznacza prąd ładowania

Dla klasycznych akumulatorów kwasowo-ołowiowych często stosuje się orientacyjną zasadę, według której prąd ładowania wynosi około 0,1 wartości pojemności. Akumulator 45 Ah można więc ładować prądem około 4-5 A, a model 70 Ah prądem około 7 A. To wskazówka, nie uniwersalny nakaz.

Niektóre akumulatory i ładowarki dopuszczają większy prąd, szczególnie w kontrolowanych programach automatycznych. Jeżeli producent podaje własne limity, to właśnie one są najważniejsze. Zbyt duży prąd może powodować przegrzewanie, intensywne gazowanie, utratę wody i przyspieszone zużycie.

Prostownik tradycyjny, automatyczny czy impulsowy

Różnice między prostownikami nie sprowadzają się do wyglądu obudowy. Najważniejsza jest metoda regulacji napięcia i prądu oraz to, czy urządzenie potrafi reagować na stan akumulatora.

Stary prostownik transformatorowy bywa bardzo trwały, ale wymaga większej uwagi. Jeśli nie ma ograniczenia prądu ani automatycznego odcięcia, użytkownik musi kontrolować temperaturę, napięcie i czas ładowania. W praktyce właśnie tutaj najłatwiej o przeładowanie.

Ładowarka mikroprocesorowa jest wygodniejsza, lecz nie jest magicznym urządzeniem naprawczym. Potrafi dobrać przebieg ładowania do wykrytego napięcia, ale nie przywróci sprawności akumulatorowi z uszkodzoną celą ani baterii z trwałą utratą pojemności.

Określenie „impulsowy” nie oznacza automatycznie, że prostownik jest lepszy. Liczy się jakość regulacji, zakres obsługiwanych akumulatorów, zabezpieczenia i zgodność programu z konkretną baterią. Tani model z efektownym wyświetlaczem może być mniej użyteczny niż prostsza, solidnie wykonana ładowarka.

Jak dobrać prostownik do rodzaju akumulatora

Najpierw sprawdzam napięcie znamionowe, pojemność i technologię wykonania akumulatora. Prostownik 12 V jest przeznaczony do instalacji 12 V, a urządzenie 24 V do dwóch połączonych szeregowo akumulatorów lub baterii 24 V. Nie wolno wybierać napięcia wyłącznie na podstawie wyglądu obudowy.

W przypadku akumulatorów AGM, GEL i EFB nie warto kierować się wyłącznie pojemnością. Istotne jest także napięcie końcowe i sposób zakończenia ładowania. Szczególnej ostrożności wymaga LiFePO4, ponieważ prostownik do akumulatorów kwasowo-ołowiowych może mieć funkcję odsiarczania lub podwyższonego napięcia, która nie pasuje do baterii litowej.

Przy wyborze urządzenia patrzę również na zakres pojemności. Prostownik 4 A może dobrze pasować do akumulatora motocyklowego albo niewielkiej baterii 40 Ah, ale przy dużym akumulatorze 100 Ah ładowanie będzie po prostu bardzo długie. Z kolei ładowarka 20 A nie jest dobrym wyborem tylko dlatego, że „naładuje szybciej”.

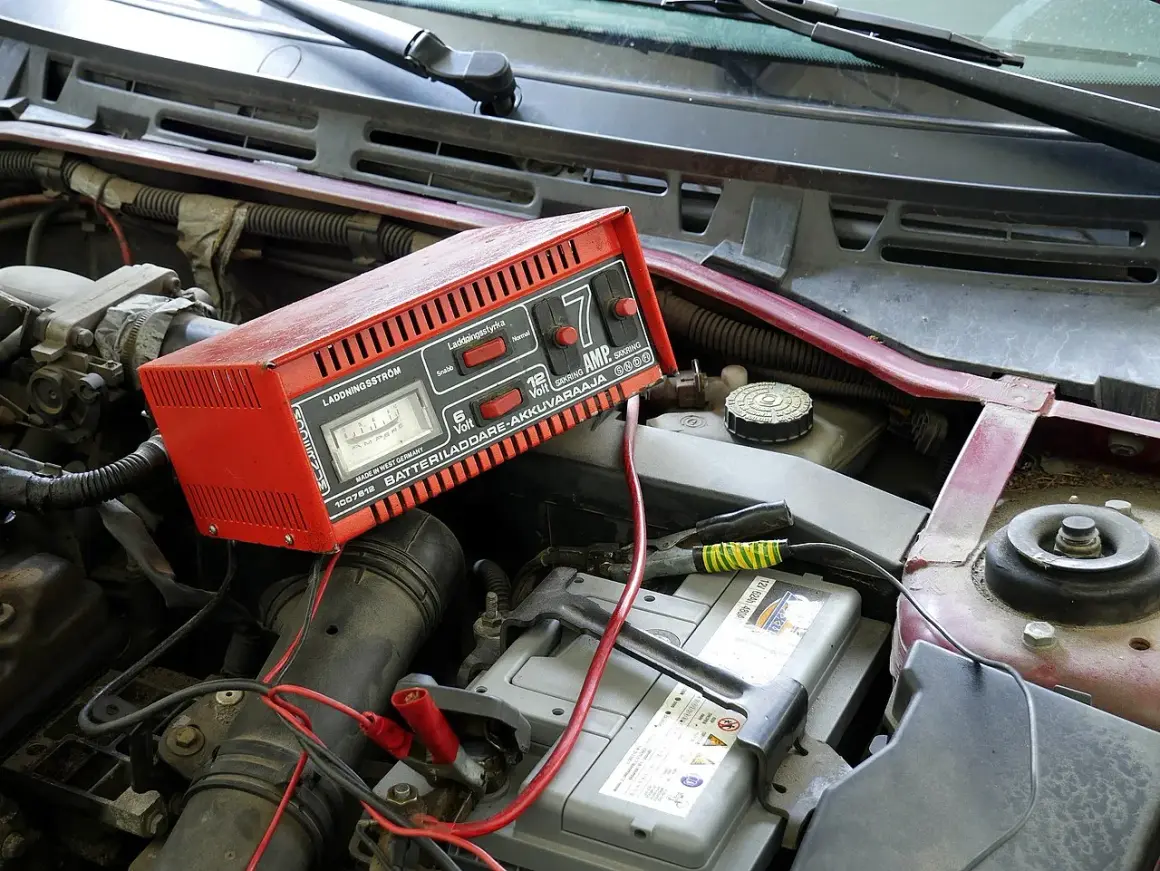

Jak bezpiecznie podłączyć i zakończyć ładowanie

Przed rozpoczęciem ustawiam pojazd w miejscu z dobrą wentylacją, wyłączam odbiorniki energii i sprawdzam obudowę akumulatora. Pęknięta obudowa, wyciek elektrolitu, silne wybrzuszenie albo zapach spalenizny oznaczają, że ładowanie należy przerwać i zlecić ocenę baterii.

1. Sprawdź napięcie i typ akumulatora oraz wybierz odpowiedni program.
2. Upewnij się, że prostownik jest odłączony od gniazdka.
3. Podłącz czerwony zacisk do bieguna dodatniego, a czarny do ujemnego albo punktu masowego wskazanego w instrukcji pojazdu.
4. Dopiero wtedy podłącz prostownik do sieci i ustaw prąd ładowania.
5. Kontroluj temperaturę obudowy, zapach i zachowanie akumulatora.
6. Po zakończeniu odłącz prostownik od sieci, a dopiero potem zdejmij zaciski.

Przy podłączaniu warto zachować kolejność zalecaną przez producenta ładowarki i samochodu, ponieważ część nowoczesnych pojazdów ma czujnik na klemie lub rozbudowany system zarządzania energią. Niektóre ładowarki mogą pracować bez wyjmowania akumulatora z auta, ale nie oznacza to, że wolno ignorować instrukcję konkretnego modelu.

Podczas ładowania akumulatorów ołowiowych może powstawać wodór. Dlatego nie pal, nie używaj otwartego ognia i nie powoduj iskier przy klemach. Akumulator zamknięty lub bezobsługowy również potrzebuje rozsądnej wentylacji, zwłaszcza gdy jest ładowany zbyt wysokim napięciem.

Jeżeli prostownik zaczyna sygnalizować przegrzanie, akumulator szybko robi się bardzo gorący, słychać intensywne bulgotanie albo napięcie natychmiast rośnie do wartości granicznej, odłącz urządzenie. Taki objaw może wskazywać na zużycie, zwarcie celi lub nieprawidłowy program.

Co zrobić, gdy prostownik nie ładuje akumulatora

Czasem problem leży w samym akumulatorze, a nie w ładowarce. Bardzo głęboko rozładowana bateria może mieć napięcie tak niskie, że automatyczny prostownik nie rozpozna jej jako akumulatora 12 V. W takim przypadku nie należy na siłę obchodzić zabezpieczeń, tylko sprawdzić instrukcję urządzenia i stan baterii odpowiednim miernikiem.

Jeśli po kilku godzinach napięcie szybko rośnie, ale po odłączeniu równie szybko spada, akumulator prawdopodobnie nie utrzymuje ładunku. Ładowanie może chwilowo poprawić sytuację, lecz nie naprawi zużytych płyt ani zwartej celi. Po pełnym ładowaniu warto odczekać kilka godzin i zmierzyć napięcie spoczynkowe.

Przyczyną problemów bywają też zaśniedziałe zaciski, luźne krokodylki, uszkodzony przewód albo przepalony bezpiecznik w prostowniku. Zanim uznam urządzenie za niesprawne, sprawdzam te proste elementy, ponieważ słaby styk potrafi udawać poważną awarię.

Od poprawnego prostowania do długiej żywotności akumulatora

Najkrócej mówiąc, prostownik obniża napięcie sieciowe, prostuje prąd za pomocą diod, a w lepszych modelach dodatkowo kontroluje cały proces ładowania. Dla użytkownika ważniejsze od samej teorii są trzy rzeczy: zgodne napięcie, właściwy program i rozsądny prąd.

Nie warto ładować akumulatora na maksymalnym ustawieniu tylko po to, aby skrócić czas oczekiwania. Regularne, spokojne ładowanie odpowiednim profilem zwykle daje lepszy efekt niż częste ratowanie mocno rozładowanej baterii. Jeśli mimo prawidłowego ładowania akumulator szybko traci napięcie, problemem najpewniej nie jest prostownik, lecz zużycie baterii albo usterka instalacji samochodu.
