Gdy akumulator szybko traci napięcie albo prostownik zaczyna się nadmiernie nagrzewać, sam widok obudowy niewiele wyjaśnia. Dopiero schemat akumulatora ołowiowego pokazuje, jak połączone są ogniwa, gdzie znajdują się płyty, separatory i elektrolit oraz dlaczego niewłaściwe ładowanie może go uszkodzić. Poniżej rozkładam tę konstrukcję na części i pokazuję, jak wykorzystać ją przy doborze prostownika oraz diagnozowaniu usterek.
Najważniejsze informacje o budowie i obsłudze akumulatora ołowiowego
- Akumulator 12 V ma sześć ogniw po około 2 V połączonych szeregowo.
- W każdym ogniwie pracują płyty dodatnie, płyty ujemne, separatory i elektrolit z kwasu siarkowego.
- Podczas rozładowania na obu płytach powstaje siarczan ołowiu PbSO4, a ładowanie odwraca ten proces.
- Dla typowego akumulatora 12 V prąd ładowania wynosi orientacyjnie 0,1 pojemności, czyli około 6 A dla modelu 60 Ah.
- Napięcie ładowania zależy od technologii. Akumulator WET, AGM i GEL wymagają różnych ustawień prostownika.
- Przy pracy z elektrolitem trzeba chronić oczy i dłonie, ponieważ wydzielający się wodór jest łatwopalny.
Co pokazuje schemat akumulatora ołowiowego
Najprostszy schemat przedstawia akumulator jako zestaw kilku identycznych ogniw połączonych szeregowo. W typowym modelu samochodowym 12 V jest ich sześć, a każde dostarcza około 2 V. Dwa akumulatory 12 V połączone szeregowo tworzą instalację 24 V, ale ich pojemność w amperogodzinach pozostaje taka sama.
zacisk dodatni (+)
|
[ogniwo 1]--[ogniwo 2]--[ogniwo 3]--[ogniwo 4]--[ogniwo 5]--[ogniwo 6]
|
zacisk ujemny (-)
W każdym ogniwie:
płyty dodatnie | separatory | płyty ujemne
zanurzone w elektrolicie H2SO4 + H2O
Każde ogniwo ma własny zestaw płyt dodatnich i ujemnych. Płyta dodatnia zawiera aktywny materiał na bazie dwutlenku ołowiu PbO2, natomiast płyta ujemna wykorzystuje gąbczasty ołów. Płyty nie powinny stykać się bezpośrednio, dlatego oddzielają je porowate separatory przepuszczające jony, ale ograniczające ryzyko zwarcia.
Całość znajduje się w obudowie odpornej na działanie kwasu. W akumulatorze obsługowym nad płytami pozostaje przestrzeń na gaz i elektrolit, a korki lub zawory umożliwiają wyrównanie ciśnienia. Wersje AGM i GEL mają bardziej zamkniętą konstrukcję, lecz nadal opierają się na tych samych podstawowych elementach elektrochemicznych.
| Element | Funkcja |
|---|---|
| Ogniwo | Wytwarza około 2 V i wraz z pozostałymi ogniwami buduje napięcie całego akumulatora. |
| Płyta dodatnia | Uczestniczy w reakcji chemicznej po stronie dodatniej. |
| Płyta ujemna | Oddaje elektrony do zewnętrznego obwodu podczas rozładowania. |
| Separator | Zapobiega zwarciu płyt, jednocześnie pozwalając na przepływ jonów. |
| Elektrolit | Roztwór kwasu siarkowego, który przewodzi jony między płytami. |
| Łączniki między ogniwami | Łączą ogniwa szeregowo i przekazują prąd do zacisków. |

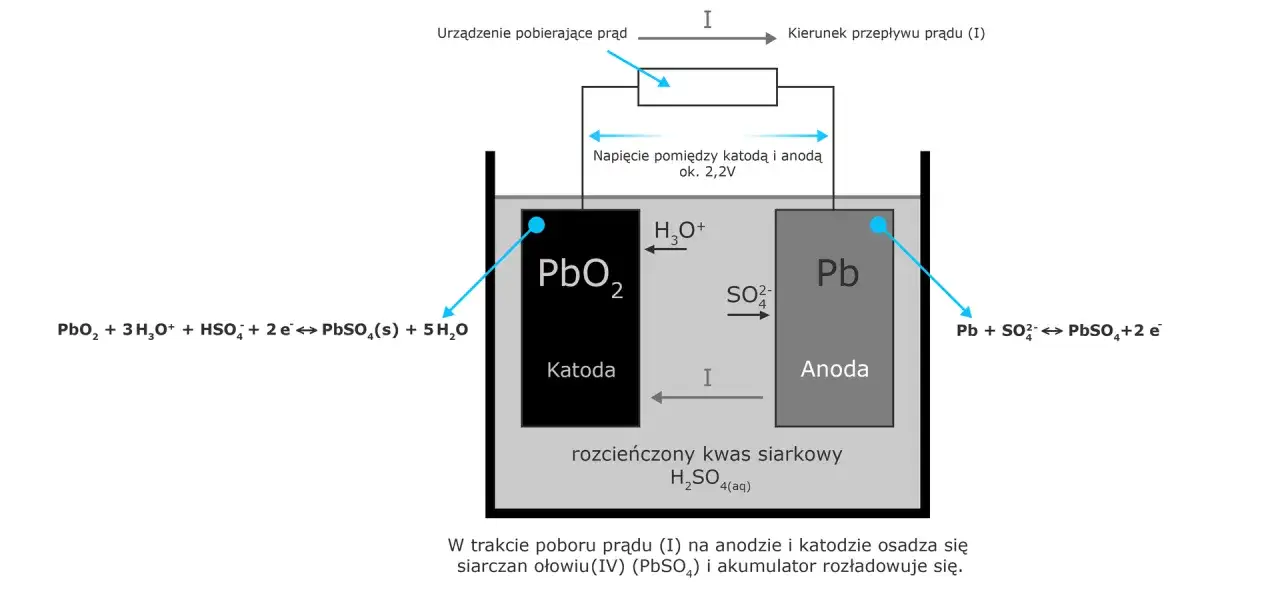

Jak przebiega rozładowanie i ładowanie
Podczas rozładowania ołów z płyty ujemnej i dwutlenek ołowiu z płyty dodatniej reagują z kwasem siarkowym. Na obu płytach powstaje siarczan ołowiu, a część kwasu przechodzi w wodę. To właśnie dlatego gęstość elektrolitu spada wraz z rozładowaniem.
W uproszczeniu reakcję można zapisać jako Pb + PbO2 + 2H2SO4 ⇄ 2PbSO4 + 2H2O. Podczas ładowania prostownik wymusza przepływ prądu w przeciwnym kierunku. Siarczan ołowiu zostaje częściowo rozłożony, a płyty odzyskują materiał potrzebny do dalszej pracy.
Największym wrogiem jest pozostawienie akumulatora w stanie głębokiego rozładowania. Kryształy PbSO4 mogą wtedy stwardnieć i przestać się rozpuszczać, co określa się jako zasiarczenie. Z mojego doświadczenia wynika, że regularne doładowywanie słabego akumulatora daje lepszy efekt niż późniejsze próby agresywnego odsiarczania.
Nie należy też utożsamiać napięcia spoczynkowego z pełną diagnozą. Po kilku godzinach odpoczynku około 12,6-12,8 V zwykle oznacza naładowany akumulator 12 V, około 12,2 V wskazuje na mniej więcej połowę energii, a wynik poniżej 12,0 V powinien skłonić do ładowania i testu pod obciążeniem.
Jak dobrać prostownik do takiej konstrukcji
Prostownik musi pasować do napięcia nominalnego oraz technologii akumulatora. Do baterii 12 V wybiera się tryb 12 V, a do zestawu 24 V tryb 24 V. Podłączenie urządzenia 24 V do pojedynczego akumulatora 12 V może doprowadzić do gwałtownego gazowania i trwałego uszkodzenia.
Prąd ładowania
Dla klasycznego akumulatora kwasowo-ołowiowego bezpiecznym punktem wyjścia jest prąd około 0,1 C. Oznacza to około 4 A dla 40 Ah, 6 A dla 60 Ah i 8 A dla 80 Ah. Mniejszy prąd wydłuży ładowanie, ale zwykle jest łagodniejszy dla zużytego akumulatora.Przy prądzie 6 A akumulator 60 Ah nie naładuje się idealnie w 10 godzin, ponieważ końcowa faza ładowania przebiega wolniej i występują straty. Realny czas wynosi często 10-14 godzin, zależnie od stopnia rozładowania, temperatury i kondycji baterii.
Przeczytaj również: Silnik krokowy - jak działa i jak dobrać go do projektu?
Napięcie i kolejność podłączenia
Dla wielu akumulatorów WET napięcie ładowania w temperaturze około 25°C mieści się w granicach 14,4-14,8 V. AGM i GEL mogą wymagać innych wartości, dlatego ustawienia zawsze trzeba porównać z etykietą lub instrukcją konkretnego modelu. Zbyt wysokie napięcie powoduje intensywne gazowanie, utratę wody i wzrost temperatury.
- Wyłącz prostownik i odłącz go od sieci.
- Podłącz czerwony przewód do zacisku dodatniego, a czarny do ujemnego.
- Ustaw właściwy typ akumulatora i napięcie.
- Włącz prostownik i sprawdź, czy prąd ładowania nie przekracza rozsądnej wartości.
- Po zakończeniu ładowania wyłącz urządzenie, odłącz je od sieci i dopiero potem zdejmij zaciski.
Prostownik automatyczny jest wygodniejszy, bo sam ogranicza prąd i przechodzi w podtrzymanie. Prosty prostownik transformatorowy bywa trwały i skuteczny, lecz wymaga większej kontroli. Nie zostawiałbym go bez nadzoru przy akumulatorze z nieznaną historią, szczególnie gdy obudowa zaczyna się nagrzewać albo elektrolit intensywnie bulgocze.
WET, AGM i GEL mają wspólny schemat, ale różne wymagania
Na rysunku wszystkie akumulatory ołowiowe mogą wyglądać podobnie, jednak sposób unieruchomienia elektrolitu wpływa na ładowanie i odporność na wstrząsy. To częsta przyczyna błędów, bo właściciel kupuje dobry prostownik, ale wybiera niewłaściwy program.
| Typ | Elektrolit | Zastosowanie | Najważniejsze ograniczenie |
|---|---|---|---|
| WET | Ciekły | Samochody, maszyny, klasyczne instalacje | Może gazować i wymagać kontroli poziomu elektrolitu. |
| AGM | Wchłonięty w matę z włókna szklanego | Start-stop, UPS, motocykle, zasilanie awaryjne | Źle znosi przeładowanie i wymaga odpowiedniego programu. |
| GEL | Zagęszczony krzemionką | Kampery, łodzie, instalacje cykliczne | Zbyt wysokie napięcie może powodować trwałe uszkodzenie żelu. |
Nie otwieraj obudowy akumulatora VRLA, czyli szczelnie regulowanego zaworami. W środku gazy są w dużej części rekombinowane, a ingerencja w zawory może pogorszyć bezpieczeństwo i przyspieszyć wysychanie ogniw.
Jak wykorzystać schemat do diagnozy usterek
Schemat pomaga powiązać objaw z konkretnym elementem. Jeśli po pełnym ładowaniu napięcie szybko spada, przyczyną może być zasiarczenie, zwarcie między płytami albo uszkodzenie jednego ogniwa. W akumulatorze 12 V szczególnie podejrzany jest wynik około 10,5-10,8 V, który często wskazuje na problem z jednym z sześciu ogniw.
Pomiar napięcia warto wykonać w kilku sytuacjach. Najpierw sprawdzam napięcie spoczynkowe, potem obserwuję zachowanie podczas ładowania, a na końcu wykonuję test obciążeniowy. Sam multimetr nie pokaże, czy akumulator potrafi oddać duży prąd rozruchowy, dlatego tester obciążeniowy lub tester elektroniczny daje znacznie pełniejszy obraz.- 12,6-12,8 V po odpoczynku oznacza zwykle dobre naładowanie.
- Poniżej 12,2 V wskazuje na częściowe rozładowanie.
- Około 10,5 V może oznaczać zwarcie lub uszkodzenie ogniwa.
- Silne grzanie podczas ładowania sugeruje zbyt duży prąd, zwarcie albo zużycie wewnętrzne.
- Bulgotanie w akumulatorze WET przy wysokim napięciu oznacza gazowanie, którego nie należy ignorować.
Warto też sprawdzić połączenia zewnętrzne. Zaśniedziałe klemy, luźny przewód masowy lub pęknięty łącznik mogą dawać objawy przypominające awarię samego akumulatora. Najpierw czyszczę i dokręcam połączenia, dopiero później uznaję baterię za zużytą.
Bezpieczna praca z akumulatorem ołowiowym
Elektrolit zawiera kwas siarkowy, dlatego przy akumulatorze obsługowym zakładam okulary ochronne i rękawice. Miejsce ładowania powinno być przewiewne, bez papierosów, iskier i otwartego ognia. Podczas końcowej fazy ładowania może powstawać wodór, który w zamkniętym pomieszczeniu tworzy niebezpieczną mieszaninę.
Nie dolewaj kwasu „na zapas”. W akumulatorach z ciekłym elektrolitem, jeśli producent dopuszcza obsługę, uzupełnia się poziom wyłącznie wodą destylowaną i tylko po ostygnięciu baterii. Rozlanie elektrolitu neutralizuje się zgodnie z zasadami bezpieczeństwa, a uszkodzonej obudowy nie należy dalej ładować.
W przypadku zamarzniętego akumulatora nie podłączam od razu prostownika. Najpierw trzeba przenieść go w bezpieczne miejsce i pozwolić mu całkowicie odtajeć, ponieważ zamarznięty elektrolit może rozsadzić obudowę podczas ładowania.
Ten schemat wystarczy, by uniknąć większości błędów
Najważniejszy obraz jest prosty: sześć ogniw po około 2 V, płyty dodatnie i ujemne, separatory oraz elektrolit tworzą akumulator 12 V. Gdy rozumiesz, że prostownik odwraca reakcję prowadzącą do powstawania siarczanu ołowiu, łatwiej dobrać prąd, napięcie i tryb pracy.
W praktyce największą różnicę robią trzy rzeczy: poprawne rozpoznanie typu WET, AGM lub GEL, kontrola temperatury oraz unikanie długiego pozostawiania akumulatora w stanie rozładowania. Sam schemat nie zastąpi pomiaru, ale pozwala szybko zrozumieć, gdzie szukać przyczyny problemu i kiedy dalsze ładowanie nie ma już sensu.
