Podłączenie łącznika krzywkowego nie polega na mechanicznym włożeniu przewodów do sąsiednich zacisków. Trzeba najpierw rozpoznać funkcję aparatu, odczytać jego schemat i dopiero wtedy dobrać sposób prowadzenia przewodów dla obwodu 230 V, 400 V albo silnika zmieniającego kierunek obrotów. Poniżej pokazuję, jak podejść do tego praktycznie, gdzie najczęściej pojawiają się błędy i kiedy lepiej zlecić pracę elektrykowi.
Najważniejsze zasady bezpiecznego podłączenia łącznika
- Instrukcja producenta ma pierwszeństwo przed każdym ogólnym schematem znalezionym w internecie.
- Przewodu PE nie prowadzi się przez styki łącznika krzywkowego i nie wolno go rozłączać.
- W układzie 0-1 łącznik załącza lub odłącza obciążenie, a w układzie L-0-P może zmieniać kierunek obrotów silnika.
- Do silnika potrzebne są także zabezpieczenie nadprądowe i ochrona przeciążeniowa. Sam łącznik nie zastępuje wyłącznika silnikowego.
- Przed uruchomieniem trzeba sprawdzić ciągłość połączeń, kolejność faz i brak zwarć w każdej pozycji pokrętła.
Najpierw ustal, jaki łącznik masz przed sobą
Łącznik krzywkowy to obrotowy aparat, w którym położenie pokrętła ustala zestaw zwieranych styków. Dlatego dwa urządzenia wyglądające niemal identycznie mogą mieć zupełnie inny program łączeń. Jedno będzie zwykłym rozłącznikiem 0-1, drugie przełącznikiem 1-0-2, a jeszcze inne aparatem do zmiany kierunku obrotów albo rozruchu gwiazda-trójkąt.
W praktyce nie zaczynam od kolorów przewodów ani od zgadywania, który zacisk jest wejściem. Najpierw sprawdzam oznaczenie z czoła, symbol na obudowie i diagram znajdujący się na boku lub w instrukcji. Producent może stosować zaciski numerowane jako 1-2, 3-4, 5-6, ale ich funkcja zależy od konkretnego modelu.
| Oznaczenie | Typowe zastosowanie | Na co uważać |
|---|---|---|
| 0-1 | Załączanie i wyłączanie odbiornika | Liczba rozłączanych biegunów musi odpowiadać układowi i dokumentacji urządzenia. |
| 1-0-2 lub L-0-P | Zmiana kierunku obrotów silnika | Nie wolno przełączać kierunku przy pracującym silniku, jeśli aparat lub napęd nie przewiduje takiej funkcji. |
| 0-Y-Δ | Rozruch silnika trójfazowego w gwiazdę i praca w trójkącie | Silnik musi mieć odpowiednią tabliczkę znamionową i sześć wyprowadzonych zacisków. |
| 1-0-2 | Przełączanie między dwoma obwodami lub źródłami | Trzeba sprawdzić, czy aparat zapewnia właściwą kolejność i separację styków. |
To rozróżnienie jest ważniejsze niż sama nazwa aparatu. Jeśli na łączniku widnieje tylko 0-1, nie należy zakładać, że da się nim odwracać obroty. O możliwości konkretnego połączenia decyduje program łączeń, a nie sam wygląd pokrętła.
Co sprawdzić przed rozpoczęciem prac
Przed zdjęciem pokrywy odłączam zasilanie na właściwym zabezpieczeniu i zabezpieczam je przed przypadkowym załączeniem. Samo przełożenie wyłącznika nadprądowego w pozycję „0” nie wystarcza, jeśli w rozdzielnicy pracuje więcej niż jedna osoba. Po odłączeniu wykonuję sprawdzenie braku napięcia dwubiegunowym wskaźnikiem, najlepiej przed pomiarem i po nim, aby potwierdzić sprawność przyrządu.
Trzeba też ustalić, z jakim obwodem mamy do czynienia. Inaczej podłącza się odbiornik jednofazowy 230 V, inaczej silnik 3-fazowy 400 V, a jeszcze inaczej przełącznik źródła zasilania. Szczególnie istotne są napięcie, prąd znamionowy, liczba biegunów, kategoria użytkowania i sposób montażu.
- Sprawdź napięcie i prąd podane na tabliczce łącznika.
- Porównaj obciążenie z prądem znamionowym odbiornika, zwłaszcza przy silnikach.
- Odczytaj schemat styków dla każdej pozycji pokrętła.
- Zidentyfikuj przewody L, N, L1, L2, L3 i PE.
- Sprawdź, czy obudowa i przepusty zapewniają wymagany stopień ochrony.
Przewód ochronny PE powinien zachować ciągłość od źródła do obudowy urządzenia. Nie wolno traktować go jako kolejnego przewodu roboczego ani przepuszczać przez styki łącznika. Przewód neutralny N może być rozłączany tylko wtedy, gdy przewiduje to konkretny układ i dokumentacja, dlatego nie kopiuję tu jednej uniwersalnej zasady dla wszystkich instalacji.
Jak podłączyć wariant 0-1 w obwodzie 230 V lub 400 V
W najprostszym układzie łącznik służy wyłącznie do załączania i odłączania odbiornika. Przewody robocze prowadzi się na zaciski wejściowe i wyjściowe zgodnie ze schematem aparatu. W modelu trójbiegunowym dla zasilania trójfazowego zwykle mamy trzy tory przełączane, ale to diagram producenta wskazuje konkretne pary zacisków.
Dla odbiornika jednofazowego 230 V często stosuje się łącznik dwubiegunowy, który rozłącza L i N. Nie można jednak bezrefleksyjnie przenieść tego rozwiązania na każdy sprzęt, ponieważ niektóre urządzenia mają własny sposób odłączania, sterowanie elektroniczne albo wymagają pozostawienia określonego przewodu stale podłączonego.
W obwodzie trójfazowym przewody L1, L2 i L3 trafiają na wejście łącznika, a wyjścia prowadzą do odbiornika. PE biegnie osobno do zacisku ochronnego silnika lub obudowy. Jeśli aparat ma cztery bieguny, czwarty tor może służyć do przewodu neutralnego, ale tylko wtedy, gdy wynika to z dokumentacji i projektu układu.
Jak czytać oznaczenia zacisków
Najczęściej spotykam numerację w parach, na przykład 1-2, 3-4 i 5-6. Nie oznacza to jednak, że zawsze można przyjąć „zasilanie na nieparzyste, odbiornik na parzyste”. W wielu modelach wejścia i wyjścia są rozmieszczone inaczej, a część zacisków może być zwierana tylko w wybranych pozycjach.
Najbezpieczniej jest odczytać tabelę połączeń lub sprawdzić miernikiem, które styki są zwarte przy odłączonym zasilaniu. Taki test pozwala potwierdzić działanie mechanizmu, ale nie zastępuje dokumentacji, szczególnie gdy łącznik ma kilka pozycji i wiele torów.

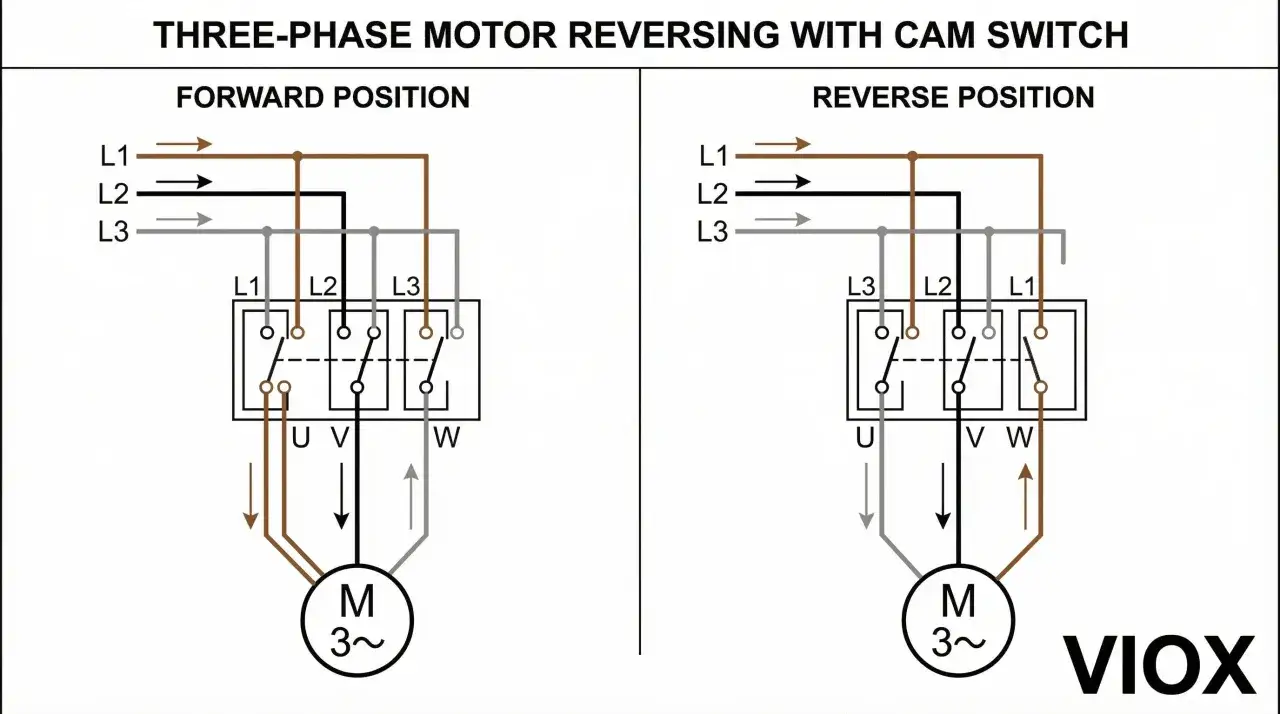

Podłączenie L-0-P do zmiany kierunku silnika
W silniku trójfazowym zmiana kierunku obrotów polega na zamianie miejscami dwóch faz. Dedykowany łącznik L-0-P wykonuje tę operację wewnątrz aparatu, dlatego w pozycji „L” silnik otrzymuje jedną kolejność faz, w pozycji „P” drugą, a położenie „0” odłącza zasilanie.
Nie podaję jednego uniwersalnego numeru zacisku, ponieważ program połączeń różni się między seriami i producentami. Ogólna zasada jest prosta: trzy fazy zasilające trafiają na przeznaczone dla nich zaciski łącznika, a trzy przewody do silnika na zaciski wyjściowe wskazane na diagramie. Dwie fazy zostają zamienione w jednym z dwóch kierunków.
Silnik powinien mieć prawidłowo wykonane mostki na listwie zaciskowej, zgodnie z napięciem podanym na tabliczce znamionowej. W typowym silniku 230/400 V pracującym w sieci 400 V najczęściej stosuje się połączenie w gwiazdę, ale ostateczną decyzję zawsze podejmuje się na podstawie tabliczki i dokumentacji konkretnego silnika.
Przeczytaj również: IP54 - co oznacza i gdzie sprawdzi się najlepiej?
Dlaczego pozycja zero jest tak ważna
Pozycja „0” tworzy przerwę między kierunkami pracy. Chroni przed bezpośrednim przełączeniem kolejności faz i ogranicza ryzyko gwałtownego hamowania lub uszkodzenia napędu. Nawet jeśli pokrętło mechanicznie pozwala przejść z „L” do „P”, przed zmianą kierunku powinien nastąpić pełny postój silnika.
Łącznik L-0-P nie zastępuje zabezpieczenia przeciążeniowego. Przy silniku potrzebny jest odpowiednio dobrany wyłącznik silnikowy, przekaźnik termiczny albo inne rozwiązanie przewidziane dla danego napędu. Zabezpieczenie dobiera się do prądu znamionowego z tabliczki, a nie do samej mocy zapisanej w katalogu.
Gwiazda-trójkąt i inne bardziej złożone układy
Łącznik krzywkowy do układu gwiazda-trójkąt wymaga większej ostrożności niż zwykły rozłącznik. Silnik musi mieć sześć wyprowadzonych zacisków, a jego napięcie znamionowe musi pasować do pracy w trójkącie przy napięciu sieci. Nie każdy silnik 400 V nadaje się do takiego rozruchu.
W pozycji gwiazdy uzwojenia otrzymują niższe napięcie, dzięki czemu prąd rozruchowy jest mniejszy. Po przełączeniu na trójkąt silnik pracuje z pełnym napięciem uzwojeń. Ręczny łącznik może być użyteczny w prostych maszynach, ale wymaga właściwej kolejności przełączania i nie zapewnia takiej automatyki jak układ ze stycznikami i przekaźnikiem czasowym.
Przy bardziej rozbudowanych maszynach rozważam zastosowanie styczników, wyłącznika głównego, ochrony przeciążeniowej i przycisku awaryjnego. Łącznik krzywkowy sprawdza się dobrze jako prosty aparat sterowniczy, lecz nie powinien być traktowany jako kompletne sterowanie maszyną.
Kontrola połączeń i błędy, które zdarzają się najczęściej
Po zakończeniu montażu nie zamykam od razu obudowy i nie uruchamiam silnika „na próbę”. Najpierw sprawdzam dokręcenie zacisków, brak luźnych drutów, właściwe prowadzenie przewodów oraz to, czy izolacja nie została przycięta pod zaciskiem. Luźne połączenie może działać przez kilka minut, a potem zacząć się grzać i wypalać styk.
Przy wyłączonym zasilaniu sprawdzam miernikiem, czy styki zachowują się zgodnie ze schematem w każdej pozycji. Następnie kontroluję ciągłość przewodu ochronnego i wykonuję pomiary wymagane dla danego obwodu. Po załączeniu obserwuję pracę urządzenia, kierunek obrotów, hałas, zapach izolacji i temperaturę zacisków.
- Podłączenie według wyglądu aparatu zamiast według diagramu.
- Przeprowadzenie przewodu PE przez styki łącznika.
- Zastosowanie łącznika o zbyt małym prądzie lub nieodpowiedniej kategorii pracy.
- Zmiana kierunku obrotów przy jeszcze wirującym silniku.
- Brak wyłącznika silnikowego albo źle ustawione zabezpieczenie termiczne.
- Pozostawienie nieużywanych, luźnych żył wewnątrz obudowy.
- Mostkowanie zacisków „na oko” bez sprawdzenia tabliczki znamionowej silnika.
Jeżeli po podłączeniu silnik tylko buczy, wybija zabezpieczenie, obraca się w złym kierunku albo szybko się nagrzewa, wyłączam zasilanie i wracam do schematu. Nie poprawiam przewodów pod napięciem i nie próbuję ratować sytuacji przypadkowym zamienianiem żył.
Co sprawdzić przed oddaniem układu do pracy
Dobrze podłączony łącznik krzywkowy powinien mieć jasno określoną funkcję w każdej pozycji pokrętła. Zanim uznam montaż za zakończony, upewniam się, że 0 rzeczywiście odłącza obciążenie, kierunki L i P nie zwierają się ze sobą, a silnik ma właściwy kierunek obrotów i ochronę przeciążeniową.
W prostym obwodzie 0-1 można wykonać montaż według dokumentacji, jeśli osoba wykonująca pracę ma odpowiednie kwalifikacje i potrafi przeprowadzić wymagane pomiary. Przy instalacji 400 V, zmianie kierunku obrotów, układzie gwiazda-trójkąt lub maszynie o dużej mocy rozsądniej powierzyć całość elektrykowi. Najdroższy błąd to nie zły schemat na kartce, lecz próba sprawdzania go na działającym urządzeniu.
Najkrótsza praktyczna zasada brzmi więc tak: dobierz łącznik do funkcji, odczytaj jego indywidualny program styków, zachowaj ciągłość PE, zastosuj właściwe zabezpieczenia i wykonaj pomiary przed uruchomieniem. Dzięki temu podłączenie nie będzie zgadywanką, tylko kontrolowanym montażem zgodnym z przeznaczeniem aparatu.
