Przekładnie zębate - jak dobrać przełożenie i uniknąć zużycia

Leonard Ostrowski

Leonard Ostrowski

|

29 lipca 2026

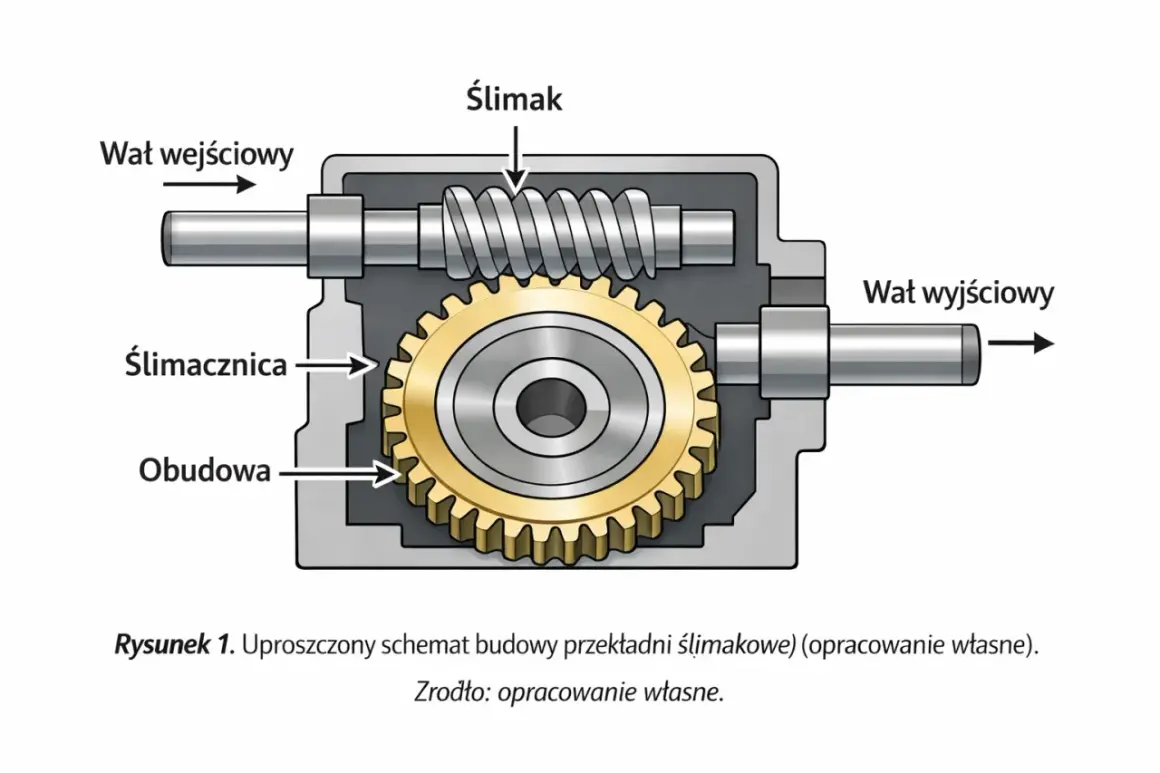

Schemat przekładni ślimakowej: ślimak obraca ślimacznicę, przekazując ruch obrotowy.

Gdy silnik obraca się zbyt szybko, a maszyna potrzebuje większej siły na wale, właśnie wtedy do pracy wchodzą przekładnie zębate. Wyjaśniam, jak działają, czym różnią się poszczególne odmiany, jak obliczyć przełożenie oraz na co zwrócić uwagę przy doborze, smarowaniu i diagnozowaniu zużycia.

Najważniejsze informacje o przenoszeniu momentu przez koła zębate

  • Przełożenie zmienia prędkość obrotową i moment na wyjściu.
  • Koła walcowe sprawdzają się przy osiach równoległych, a stożkowe przy osiach przecinających się.
  • Przekładnia ślimakowa daje duże przełożenie, ale zwykle ma niższą sprawność.
  • Sprawność pojedynczego stopnia dobrze wykonanej przekładni walcowej często mieści się w granicach 95-99%.
  • Dobór oleju, luzu i ustawienia osi ma bezpośredni wpływ na hałas oraz trwałość mechanizmu.

Jak działa przekładnia z kołami zębatymi

Najprostszy układ składa się z dwóch kół, które zazębiają się i przekazują ruch obrotowy bez poślizgu. Mniejsze koło nazywa się zwykle zębnikiem, a większe kołem napędzanym. Dzięki różnej liczbie zębów można obniżyć obroty, zwiększyć moment obrotowy albo zmienić kierunek ruchu.

Jeżeli koło napędzające ma 20 zębów, a współpracujące z nim 80, przełożenie wynosi 4:1. Przy 1500 obr./min na wejściu wał wyjściowy obraca się z prędkością około 375 obr./min. W zamian moment obrotowy rośnie mniej więcej czterokrotnie, pomniejszony o straty wynikające z tarcia, sztywności wałów i pracy łożysk.

Podstawowy wzór wygląda tak: i = z2 / z1, gdzie z1 oznacza liczbę zębów koła napędzającego, a z2 liczbę zębów koła odbierającego napęd. Dla układu wielostopniowego całkowite przełożenie jest iloczynem przełożeń wszystkich stopni, dlatego kilka par kół może dać duży zakres redukcji w stosunkowo małej obudowie.

Ważne jest też to, że przy dwóch zewnętrznych kołach walcowych wały obracają się w przeciwnych kierunkach. Zastosowanie dodatkowego koła pośredniego zmienia kierunek obrotu, ale nie wpływa na wartość przełożenia. W zazębieniu wewnętrznym kierunek może pozostać taki sam.

Rodzaje przekładni i ich praktyczne zastosowania

Nie istnieje jeden uniwersalny typ, który dobrze działa w każdej maszynie. Ja zaczynam wybór od geometrii układu, wymaganej prędkości, obciążenia i miejsca dostępnego na zabudowę. Dopiero później oceniam koszt, hałas i wymagania serwisowe.

Typ Najlepsze zastosowanie Najważniejsza zaleta Ograniczenie
Walcowa prosta Równoległe wały, proste napędy Prosta budowa i wysoka sprawność Większy hałas przy wysokich obrotach
Walcowa skośna Napędy wymagające cichej pracy Płynne zazębienie i większa nośność Powstaje siła osiowa wymagająca dobrych łożysk
Stożkowa Zmiana kierunku napędu, zwykle o 90° Możliwość przenoszenia napędu między przecinającymi się wałami Wrażliwość na dokładność ustawienia
Ślimakowa Duże redukcje i kompaktowa zabudowa Duże przełożenie w jednym stopniu Straty mocy i nagrzewanie przy tarciu ślizgowym
Planetarna Duży moment przy małych wymiarach Wysoka gęstość momentu i dobre rozłożenie obciążenia Trudniejsza konstrukcja i serwis
Listwa zębata Napędy liniowe Zamiana ruchu obrotowego na prostoliniowy Wymaga kontroli luzu na całej długości listwy

Koła walcowe proste i skośne

Koła proste są dobrym wyborem do przekładni o umiarkowanych prędkościach, między innymi w prostych mechanizmach warsztatowych, podajnikach i narzędziach. Ich zaletą jest łatwa produkcja oraz brak dodatkowej siły osiowej. Wadą pozostaje charakterystyczny hałas, ponieważ para zębów wchodzi w kontakt gwałtowniej.

Wersja skośna pracuje ciszej i płynniej, bo zazębienie następuje stopniowo. Trzeba jednak zastosować łożyska, które przejmą obciążenie osiowe. To szczegół często pomijany przy modernizacji maszyny, a właśnie on potrafi szybko zniszczyć niewłaściwie dobrane łożyskowanie.

Stożkowe, ślimakowe i planetarne

Przekładnie stożkowe stosuje się wtedy, gdy osie wałów przecinają się, najczęściej pod kątem prostym. W napędach elektronarzędzi i maszyn kompaktowych pozwalają zmieścić silnik w innym kierunku niż wrzeciono, dlatego są tak praktyczne w wiertarkach kątowych, szlifierkach i napędach pomocniczych.

Ślimak jest dobry, gdy potrzebne jest duże przełożenie, cicha praca i niewielka przestrzeń. Tarcie ślizgowe powoduje jednak wyraźne straty ciepła. Przy długiej pracy trzeba sprawdzić temperaturę obudowy, poziom oleju i to, czy producent dopuszcza dany smar.

Układ planetarny wykorzystuje koło słoneczne, koła planetarne i koło pierścieniowe. Kilka zazębień pracuje równolegle, dzięki czemu mechanizm może przenosić duży moment przy małych gabarytach. To rozwiązanie bardzo skuteczne, ale jego naprawa wymaga dokładnego pomiaru luzów i właściwego ustawienia elementów.

Jak dobrać przełożenie, moment i moc

Dobór zaczynam od parametrów maszyny, a nie od samej nazwy przekładni. Potrzebne są co najmniej prędkość wejściowa, prędkość wyjściowa, moment obrotowy, cykl pracy i kierunek obciążenia. Bez tych informacji nawet wysokiej jakości mechanizm może pracować poza swoim zakresem.

Jeżeli silnik ma 1500 obr./min, a urządzenie potrzebuje 300 obr./min, wymagane przełożenie wynosi 5:1. Gdy moment wejściowy wynosi 10 Nm, a sprawność całego stopnia 96%, moment na wyjściu będzie w przybliżeniu równy 48 Nm. To wartość obliczeniowa, dlatego przy rozruchu, uderzeniach i częstych zmianach kierunku trzeba uwzględnić współczynnik bezpieczeństwa.

Nie dobieram przekładni wyłącznie do mocy znamionowej silnika. Silnik o mocy 1 kW może powodować znacznie większe chwilowe obciążenia podczas zablokowania narzędzia, gwałtownego startu albo pracy z dużym oporem. W takich warunkach ważniejszy od samej mocy jest moment szczytowy oraz liczba cykli rozruchowych.

Na jakie parametry zwrócić uwagę

  • Przełożenie określa zmianę prędkości i momentu.
  • Moment nominalny i szczytowy mówią, jakie obciążenie może bezpiecznie przenosić mechanizm.
  • Prędkość obrotowa wpływa na hałas, temperaturę i sposób smarowania.
  • Luz obwodowy decyduje o dokładności pozycjonowania i możliwości wystąpienia uderzeń.
  • Obciążenia radialne i osiowe wskazują, jak mocne muszą być wały oraz łożyska.
  • Warunki pracy obejmują pył, wilgoć, temperaturę, czas pracy i częstotliwość zmian kierunku.

W praktyce lepiej zostawić umiarkowany zapas niż kupować element idealnie dopasowany do danych katalogowych. Zbyt duży zapas również nie jest dobrym rozwiązaniem, bo oznacza większe wymiary, masę i koszt. Najrozsądniejszy wybór uwzględnia realne obciążenie, a nie tylko najbardziej optymistyczny scenariusz.

Sprawność, hałas i trwałość w codziennej pracy

Sprawność zależy od rodzaju zazębienia, liczby stopni, prędkości, obciążenia i smarowania. Proste przekładnie walcowe mogą osiągać około 95-99% sprawności na stopień, natomiast układy ślimakowe mają zwykle większe straty, szczególnie przy dużych przełożeniach i niskiej jakości smarowaniu.

Wielostopniowy mechanizm nie zachowuje sprawności pojedynczego stopnia. Dwa stopnie o sprawności 97% dadzą około 94% sprawności całego układu, ponieważ straty się mnożą. Przy dużej mocy nawet kilka procent oznacza zauważalne grzanie obudowy i większe zużycie energii.

Hałas nie zawsze oznacza uszkodzenie. Koła proste z natury pracują głośniej, natomiast nagła zmiana dźwięku, metaliczne stukanie albo wycie narastające wraz z obciążeniem zwykle wskazują na zużycie zębów, łożysk lub niewłaściwy luz. Zanim wymienię koła, sprawdzam też mocowanie obudowy i współosiowość wałów.

Najczęstszy błąd polega na zbyt mocnym napięciu lub przesunięciu elementów podczas montażu. Zęby mogą wtedy pracować tylko na części szerokości, co zwiększa nacisk i prowadzi do miejscowego wykruszania. W przekładniach skośnych trzeba dodatkowo kontrolować kierunek siły osiowej, ponieważ niewłaściwe łożysko szybko ujawni ten problem hałasem i luzem.

Smarowanie i diagnostyka zużycia

Środek smarny ma ograniczać tarcie, odprowadzać ciepło i chronić powierzchnie zębów przed zatarciem. Dobieram go zgodnie z dokumentacją producenta, biorąc pod uwagę lepkość, temperaturę pracy, prędkość obwodową oraz materiał kół. Sam fakt, że olej jest „przekładniowy”, nie oznacza jeszcze, że nadaje się do konkretnego mechanizmu.

Za mała ilość oleju prowadzi do szybkiego wzrostu temperatury, a za duża może powodować niepotrzebne mieszanie i pienienie. W przekładniach zamkniętych kontroluję również szczelność uszczelniaczy oraz obecność opiłków na korku magnetycznym, jeśli konstrukcja go przewiduje.

Przeczytaj również: Najczęstsze błędy przy spawaniu elektrodą i sposoby ich naprawy

Objawy, których nie warto ignorować

  • Wycie rosnące wraz z obrotami często wskazuje na zużyte łożysko albo nieprawidłowy ślad współpracy zębów.
  • Stukanie podczas zmiany kierunku może wynikać ze zbyt dużego luzu obwodowego.
  • Przegrzewanie obudowy bywa skutkiem złego oleju, przeciążenia lub zbyt dużego tarcia.
  • Metaliczny pył w oleju sugeruje postępujące zużycie powierzchni zębów.
  • Drgania mogą pochodzić z niewspółosiowości wałów, uszkodzenia koła albo niewyważenia elementu.

Przy oględzinach szukam wżerów, rys, wykruszeń i polerowanych pasów na bokach zębów. Równomierny ślad jest zwykle dobrym znakiem, ale pojedyncze uszkodzenia na czubkach lub stopach zębów mogą oznaczać przeciążenie, zły montaż albo niewłaściwy profil współpracującego koła.

Gdzie stosuje się te mechanizmy

Koła zębate spotykamy w elektronarzędziach, skrzyniach biegów, obrabiarkach, przenośnikach, pompach, automatyce i maszynach rolniczych. W każdym z tych zastosowań priorytet jest trochę inny. W wiertarce liczą się małe wymiary i odporność na krótkie przeciążenia, a w linii produkcyjnej ważniejsze mogą być trwałość, niski poziom hałasu i łatwy serwis.

W mechanizmach pozycjonujących często wykorzystuje się listwę zębatą, ponieważ zamienia obrót silnika na ruch liniowy. W napędach kątowych sprawdzają się koła stożkowe, a w kompaktowych reduktorach o dużym przełożeniu często wybiera się układ planetarny lub ślimakowy. Sam typ konstrukcji niewiele jednak mówi bez informacji o obciążeniu i cyklu pracy.

Jeżeli mechanizm pracuje w zapylonym warsztacie, priorytetem staje się ochrona uszczelnień i regularne usuwanie zanieczyszczeń. W środowisku wilgotnym większe znaczenie mają zabezpieczenie antykorozyjne, właściwy olej oraz kontrola kondensacji. Te pozornie drugorzędne warunki często decydują o tym, czy przekładnia wytrzyma kilka miesięcy, czy wiele lat.

Jak podejść do wyboru bez kosztownej pomyłki

Najpierw zapisuję wymagane obroty i moment na wyjściu, a później sprawdzam, czy wybrany wariant mieści się w dostępnej przestrzeni. Następnie oceniam temperaturę, sposób smarowania, obciążenia osiowe i możliwość wymiany elementów eksploatacyjnych. Taka kolejność ogranicza ryzyko kupienia mechanizmu, który pasuje wymiarami, ale nie wytrzyma pracy.

Nie oszczędzałbym na łożyskach, uszczelnieniach i jakości montażu. W wielu przypadkach to właśnie te elementy, a nie sam materiał koła, decydują o trwałości całego zespołu. Przy naprawie warto wymienić współpracującą parę, jeśli jeden element ma mocno zużyte zęby, ponieważ nowe koło pracujące ze starym może szybko przejąć jego uszkodzony ślad.

Dobrym testem po montażu jest spokojne uruchomienie bez pełnego obciążenia, kontrola temperatury i nasłuchiwanie nietypowych dźwięków. Jeżeli po kilku minutach obudowa szybko się nagrzewa albo pojawiają się drgania, nie traktuję tego jako normalnego docierania. Taki objaw zwykle wymaga ponownego sprawdzenia luzu, osiowości lub smarowania.

Co naprawdę decyduje o żywotności kół zębatych

Dobrze dobrana przekładnia nie powinna być oceniana wyłącznie po przełożeniu i cenie. Największą różnicę robi dopasowanie do rzeczywistego momentu, poprawne łożyskowanie, właściwy luz oraz czysty i odpowiedni środek smarny. Właśnie te elementy najczęściej odróżniają trwały napęd od mechanizmu, który zaczyna hałasować po krótkim czasie.

Jeżeli mam wskazać jedną praktyczną zasadę, jest nią pomiar warunków pracy przed zakupem. Kilka minut poświęconych na określenie obrotów, obciążenia i temperatury potrafi oszczędzić kosztownej wymiany całego reduktora. W mechanice maszyn precyzyjny dobór zwykle daje więcej niż późniejsze próby ratowania źle dopasowanego rozwiązania.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Przełożenie oblicza się ze wzoru i = z2 / z1, gdzie z1 to liczba zębów koła napędzającego, a z2 koła odbierającego napęd. Dla kół z 20 i 80 zębami przełożenie wynosi 4:1. Przy prędkości wejściowej 1500 obr./min wał wyjściowy obraca się z prędkością około 375 obr./min.

Do równoległych wałów stosuje się koła walcowe, proste lub skośne. Gdy osie wałów przecinają się, najczęściej wybiera się przekładnię stożkową, zwykle do zmiany kierunku napędu o 90 stopni. Przekładnia ślimakowa sprawdza się przy dużych redukcjach i kompaktowej zabudowie, a planetarna przy dużym momencie i małych wymiarach.

Trzeba określić prędkość wejściową i wyjściową, moment nominalny i szczytowy, cykl pracy oraz kierunek obciążenia. Należy również uwzględnić luz obwodowy, obciążenia radialne i osiowe, temperaturę, wilgoć, pył oraz częstotliwość zmian kierunku. Przy rozruchach i przeciążeniach warto zostawić umiarkowany zapas bezpieczeństwa.

Wycie narastające wraz z obrotami może wskazywać na zużyte łożysko lub nieprawidłowy ślad współpracy zębów, a stukanie przy zmianie kierunku na zbyt duży luz. Przegrzewanie bywa skutkiem złego oleju, przeciążenia lub nadmiernego tarcia, natomiast metaliczny pył w oleju sugeruje zużycie powierzchni zębów. Warto sprawdzić również wżery, rysy, wykruszenia, współosiowość wałów i stan uszczelnień.
