Nieczytelny zapis grubości potrafi zatrzymać wykonanie prostego detalu równie skutecznie jak brak wymiaru otworu. Oznaczenie grubości blachy na rysunku technicznym powinno wskazywać nie tylko wartość nominalną, lecz także miejsce, którego dotyczy, jednostkę i ewentualną tolerancję. Pokazuję, jak stosować zapis t = 2 mm, kiedy użyć linii odniesienia oraz jak uniknąć pomylenia grubości materiału z powłoką lub wymiarem po gięciu.
Jasny zapis grubości ułatwia wykonanie i kontrolę detalu
- Najczytelniejszy symbol to zwykle t = wartość, na przykład t = 1,5 mm.
- Przy jednakowej grubości całego elementu wystarczy wskazać ją jedną linią odniesienia i krótką notą.
- Sam zapis grubości nie określa gatunku stali, powłoki ani tolerancji.
- Dla wymiaru istotnego montażowo trzeba podać także tolerancję, na przykład t = 2,00 ±0,05 mm.
- Oznaczenia THK, s lub g mogą być stosowane firmowo, ale ich znaczenie powinno wynikać z legendy albo normy projektu.
Najprostszy zapis wygląda jak t = 2 mm
W dokumentacji wykonawczej grubość cienkiej części najczęściej zapisuje się jako t = 2 mm. Litera „t” pochodzi od angielskiego i niemieckiego określenia grubości, a sama wartość oznacza nominalny wymiar materiału, niekoniecznie rzeczywisty pomiar każdej sztuki.
Zgodnie z zasadami przedstawiania wymiarów dla części cienkościennych symbol t można połączyć z linią odniesienia zakończoną punktem na powierzchni blachy. Taki zapis sprawdza się szczególnie wtedy, gdy detal jest pokazany w widoku z góry i jego grubości nie da się odczytać z geometrii.
| Zapis | Znaczenie | Kiedy stosować |
|---|---|---|
| t = 1,5 mm | Nominalna grubość blachy wynosi 1,5 mm | Jednakowa grubość całego detalu |
| t = 2,00 ±0,05 mm | Grubość może mieścić się w zakresie 1,95-2,05 mm | Wymiar ważny dla pasowania lub montażu |
| THK 3.0 | Grubość 3,0 w jednostkach przyjętych na rysunku | Dokumentacja międzynarodowa lub firmowa |
| 2 ±0,1 | Bezpośredni wymiar od jednej powierzchni do drugiej | Widok przekroju albo krawędź pokazana z boku |
Jeżeli w tabliczce rysunkowej znajduje się zapis „Wymiary w mm”, jednostki można pominąć przy pojedynczych wymiarach. Gdy takiej informacji brakuje, dopisanie „mm” przy grubości jest rozsądniejsze niż liczenie na domysły wykonawcy.
Gdzie umieścić oznaczenie na rysunku
Przy stałej grubości najlepiej wskazać jedną z dużych powierzchni blachy i poprowadzić do niej linię odniesienia. Nie trzeba wymiarować każdej krawędzi. Dobrze napisana nota, na przykład „Blacha stalowa, t = 1,5 mm, grubość stała”, ogranicza liczbę wymiarów i jest łatwa do sprawdzenia na produkcji.
Widok z góry i przekrój
Na płaskim widoku z góry grubość nie jest zwykle widoczna, dlatego symbol z linią odniesienia jest najbardziej praktyczny. W przekroju można zastosować zwykłą linię wymiarową pomiędzy dwiema równoległymi powierzchniami, na przykład 1,5 ±0,1.
Trzeba uważać, aby linia odniesienia nie wskazywała przypadkiem promienia gięcia, szczeliny albo grubości powłoki. Z mojego doświadczenia wynika, że właśnie przy małych detalach laserowych najwięcej nieporozumień powoduje zbyt krótka linia zakończona w pobliżu krawędzi zamiast jednoznacznie na powierzchni materiału.
Przeczytaj również: Czy miedź to metal? Właściwości i obróbka w warsztacie
Elementy o zmiennej grubości
Jeżeli detal ma stopień, przetłoczenie lub lokalne pocienienie, jedna nota „t = 2 mm” może być niewystarczająca. Każdy obszar o innej wartości trzeba wskazać osobno, na przykład t1 = 2 mm i t2 = 1 mm, albo opisać w nocie technologicznej.
W przypadku blach giętych grubość materiału pozostaje zwykle taka sama, ale zmieniają się położenie powierzchni i wymiary po formowaniu. Dlatego grubość należy określać na podstawie materiału wyjściowego, a wymiary detalu uzupełnić o kąt gięcia, promień wewnętrzny i bazę pomiarową.
Grubość to nie to samo co materiał i powłoka
Zapis t = 1,5 mm mówi tylko, jak gruby ma być materiał. Nie odpowiada na pytanie, czy jest to stal konstrukcyjna, stal nierdzewna, aluminium ani czy powierzchnia ma zostać ocynkowana. Te informacje trzeba podać osobno w tabliczce, opisie materiału lub wymaganiach technologicznych.
| Informacja | Przykład zapisu | Co określa |
|---|---|---|
| Gatunek materiału | DC01, EN AW-5754, 1.4301 | Rodzaj i właściwości materiału |
| Grubość | t = 1,5 mm | Nominalny wymiar blachy |
| Powłoka | ocynk, malowanie proszkowe | Ochronę powierzchni i wykończenie |
| Tolerancja | ±0,05 mm lub wg specyfikacji | Dopuszczalny zakres odchyłki |
| Stan powierzchni | szlifowana, surowa, bez zadziorów | Wymagania dotyczące wyglądu i jakości |
Przykład kompletnego opisu może wyglądać tak: „Blacha aluminiowa EN AW-5754, t = 2,0 mm, powierzchnia surowa, tolerancja grubości wg specyfikacji materiału”. Taki zapis jest znacznie bezpieczniejszy niż samo „aluminium 2 mm”, ponieważ wykonawca wie, czego szukać w magazynie i jak ocenić dostawę.
Nie zakładałbym też automatycznie, że tolerancja ogólna z tabliczki obejmuje grubość arkusza. W wielu projektach tolerancja wynika z normy wyrobu hutniczego, a nie z ogólnej tabeli wymiarów części. Jeśli grubość wpływa na zatrzask, gwint, spawanie lub wsunięcie elementu, trzeba wskazać wymaganie wprost.
Jak przygotować zapis dla lasera, giętarki i kontroli
Dobry rysunek powinien prowadzić wykonawcę od materiału do gotowego detalu bez zgadywania. Przygotowując dokumentację, przechodzę przez kilka prostych punktów.
- Wpisuję gatunek materiału i jego stan, jeśli ma znaczenie dla gięcia, spawania albo odporności na korozję.
- Podaję grubość nominalną w sposób jednoznaczny, najlepiej jako t = wartość.
- Sprawdzam, czy grubość jest stała. Jeśli nie, wskazuję każdy obszar osobną linią lub notą.
- Dodaję tolerancję, gdy wymiar wpływa na montaż, masę, sztywność albo położenie sąsiednich części.
- Przy detalu giętym określam także promienie, kąty i sposób bazowania, ponieważ sama grubość nie wystarczy do odtworzenia kształtu.
Dla prostego wspornika laserowego wystarczy często nota „DC01, t = 2 mm” oraz wymiary otworów i obrysu. Dla obudowy giętej dopisałbym jeszcze kierunek gięcia, promień wewnętrzny i informację, czy podane wymiary odnoszą się do powierzchni zewnętrznych, wewnętrznych czy do osi teoretycznej.
Podczas kontroli grubość mierzy się mikrometrem albo suwmiarką, ale narzędzie musi mieć odpowiednią dokładność i nie może obejmować zadzioru, załamania czy miejscowej deformacji. Przy blasze z powłoką trzeba ustalić, czy wymaganie dotyczy samego podłoża, czy całego wyrobu po wykończeniu.
Błędy, które sprawiają najwięcej problemów
Najczęściej spotykam zapisy krótkie, ale niejednoznaczne. Samo „blacha 2” może oznaczać grubość, numer pozycji, a nawet fragment opisu materiału. Podobnie oznaczenia „s = 2”, „g = 2” lub „x3” powinny być używane tylko wtedy, gdy firma ma je zdefiniowane w legendzie.
- Brak jednostki przy rysunku bez informacji o mm może doprowadzić do błędnego zamówienia.
- Brak tolerancji jest ryzykowny, jeśli detal ma wejść w prowadnicę, szczelinę lub połączenie zatrzaskowe.

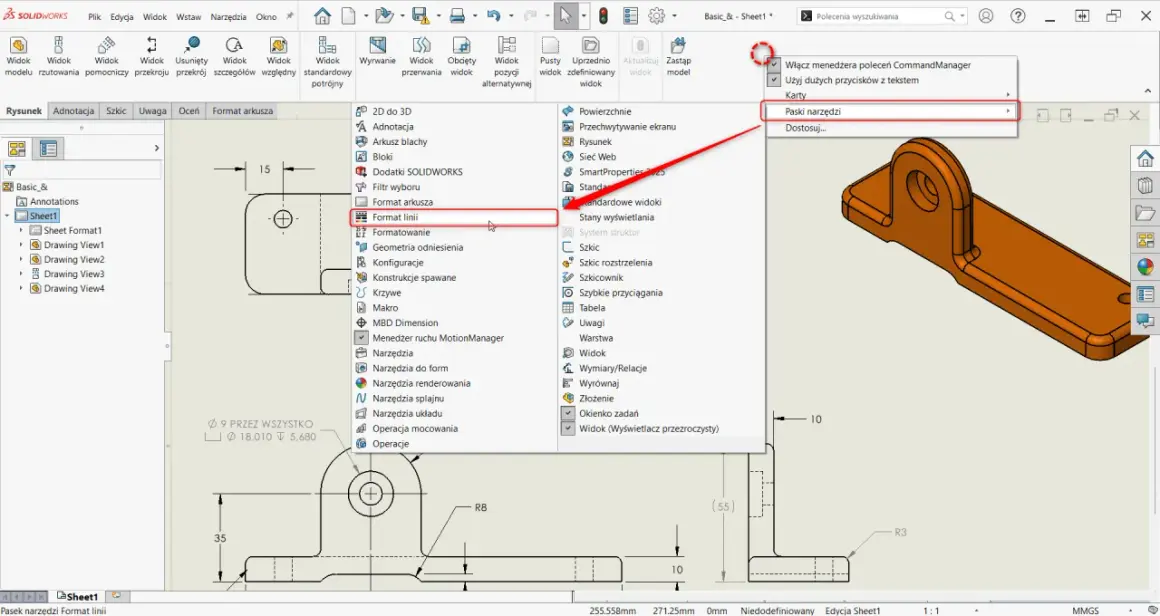

- Mylenie grubości blachy z grubością linii prowadzi do błędnej interpretacji rysunku. Grubość linii jest cechą grafiki, a nie materiału.
- Wpisanie gatunku bez grubości nie pozwala dobrać właściwego arkusza.
- Powtarzanie tej samej wartości w wielu miejscach zwiększa ryzyko, że po zmianie projektu jedna nota zostanie nieaktualna.
Jeżeli projekt ma trafić do kilku wykonawców, wybrałbym jeden system zapisu i stosował go konsekwentnie na wszystkich arkuszach. Najbezpieczniejsza praktyka to symbol t, wartość w milimetrach, osobna specyfikacja materiału i wyraźnie wskazana tolerancja tam, gdzie rzeczywiście ma znaczenie.
Jeden zapis, który ogranicza pomyłki na warsztacie
W większości przypadków wystarczy zapis t = 2 mm wskazany linią odniesienia do powierzchni blachy. Gdy detal jest bardziej wymagający, trzeba dołożyć gatunek materiału, tolerancję, powłokę oraz dane dotyczące gięcia. Taki komplet informacji zajmuje niewiele miejsca, a często decyduje o tym, czy część zostanie wykonana poprawnie za pierwszym razem.
