Gdy po podłączeniu akumulator nadal nie odzyskuje sprawności, trudno od razu stwierdzić, czy winny jest prostownik, bateria, przewody czy tylko słaby styk na klemach. Pokażę, jak sprawdzić, czy prostownik ładuje, wykorzystując multimetr, obserwację prądu i prosty test pod obciążeniem. Uwzględnię też typowe wyniki pomiarów, ograniczenia ładowarek automatycznych oraz sytuacje, w których problem leży po stronie akumulatora.
Najważniejsze informacje pozwalają szybko odróżnić ładowanie od pozornej pracy
- Multimetr ustawiony na napięcie stałe pokaże, czy podczas ładowania napięcie akumulatora rośnie.
- Dla instalacji 12 V typowe napięcie ładowania wynosi około 14,2-14,8 V, zależnie od typu urządzenia i fazy pracy.
- Prąd ładowania powinien z czasem maleć, gdy akumulator zbliża się do pełnego naładowania.
- Brak reakcji nie zawsze oznacza awarię prostownika. Ładowarka automatyczna może nie uruchomić się przy skrajnie rozładowanej baterii.
- Pomiar prądu wymaga ostrożności. Nie wolno przykładać multimetru w trybie amperomierza bezpośrednio do klem.
Jak sprawdzić czy prostownik ładuje bez zgadywania
Najbardziej miarodajny test wykonuję na akumulatorze 12 V, który ma jeszcze napięcie umożliwiające rozpoznanie go przez ładowarkę. Potrzebny jest zwykły multimetr cyfrowy, najlepiej z zakresem pomiaru napięcia stałego do co najmniej 20 V. Samo świecenie kontrolki nie wystarcza, bo informuje tylko o zasilaniu urządzenia, a nie o tym, czy energia faktycznie trafia do akumulatora.
Przygotowanie do pomiaru

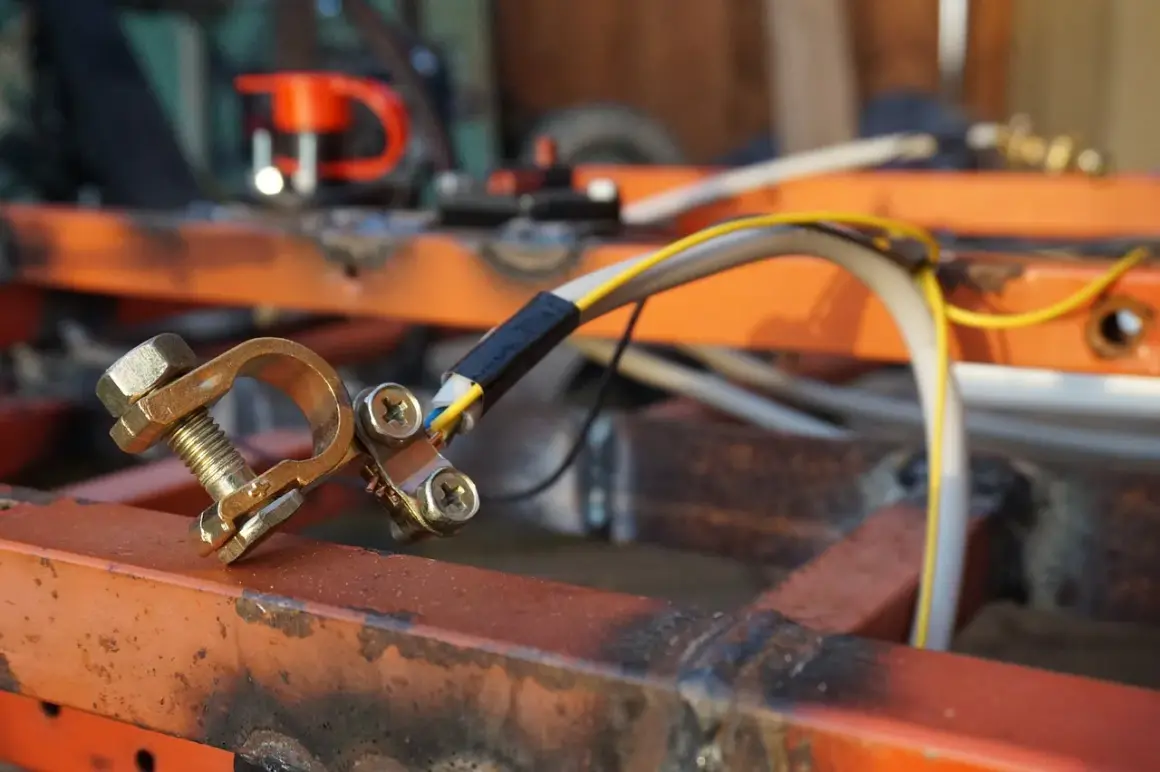

Najpierw oglądam przewody, wtyczkę, bezpiecznik i zaciski. Nadtopiona izolacja, luźna klema albo zielony nalot mogą całkowicie zafałszować wynik i stworzyć wrażenie awarii prostownika. Akumulator ustawiam w przewiewnym miejscu, z dala od ognia i iskier, a ładowarkę dobieram do jego napięcia oraz technologii.
- Wyłącz prostownik i odłącz go od gniazdka.
- Ustaw multimetr na pomiar napięcia stałego DC, zwykle zakres 20 V.
- Podłącz czerwoną sondę do dodatniej klemy, a czarną do ujemnej.
- Sprawdź napięcie akumulatora przed rozpoczęciem ładowania.

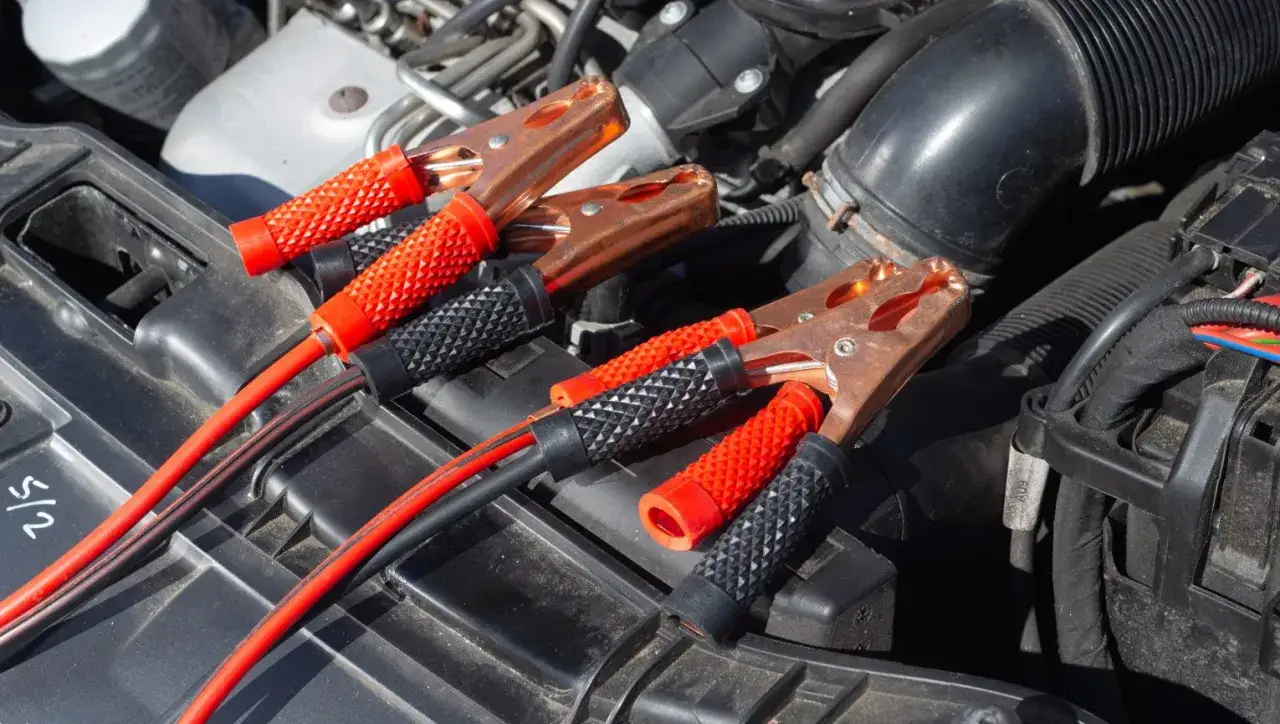

- Podłącz zaciski prostownika z zachowaniem prawidłowej polaryzacji.
- Włącz urządzenie i po kilku minutach ponownie zmierz napięcie na biegunach akumulatora.
Jeżeli przed ładowaniem widzę na akumulatorze na przykład 12,1 V, a po uruchomieniu prostownika napięcie rośnie do 13,8-14,6 V, urządzenie najpewniej pracuje prawidłowo. Liczy się nie pojedynczy odczyt, lecz wyraźna reakcja napięcia po podłączeniu ładowarki i stabilność wyniku.
Jak interpretować napięcie
| Odczyt podczas ładowania 12 V | Najczęstsze znaczenie | Co sprawdzić dalej |
|---|---|---|
| Około 12,0-12,7 V | Brak ładowania, zły styk albo tryb oczekiwania | Klemy, polaryzację, tryb pracy i przewody |
| 13,8-14,8 V | Typowy zakres aktywnego ładowania | Czy prąd stopniowo maleje i napięcie nie rośnie nadmiernie |
| 13,2-13,8 V | Możliwe podtrzymanie lub końcowa faza ładowania | Stan naładowania akumulatora i instrukcję prostownika |
| Powyżej 15,0-15,5 V przez dłuższy czas | Ryzyko przeładowania albo problem z regulacją | Przerwać test i nie zostawiać urządzenia bez nadzoru |
| 0 V lub wartość bliska zeru | Przerwa w obwodzie, bezpiecznik albo uszkodzenie | Bezpiecznik, kabel, zaciski i wyjście prostownika |
Podane wartości są orientacyjne dla typowych akumulatorów kwasowo-ołowiowych 12 V. AGM, GEL, EFB i akumulatory litowe mogą wymagać innych napięć oraz osobnych programów. Do LiFePO4 nie używam przypadkowego prostownika do akumulatora kwasowego, chyba że producent wyraźnie dopuszcza takie zastosowanie.
Pomiar na akumulatorze mówi więcej niż kontrolka prostownika
Kontrolka „ładowanie” albo symbol baterii na wyświetlaczu jest przydatny, ale nie powinien być jedynym dowodem. Prostownik może sygnalizować pracę, mimo że prąd nie przepływa z powodu uszkodzonego przewodu, słabego styku lub baterii, która przestała przyjmować ładunek.
Dlatego mierzę napięcie bezpośrednio na klemach akumulatora, a nie wyłącznie na końcówkach przewodów prostownika. Jeżeli na wyjściu urządzenia jest 14,4 V, ale na klemach widzę tylko 12,3 V, problemem może być przerwa lub duży opór w przewodzie. Często wystarczy oczyścić zaciski i poprawić ich docisk.
Co powinno dziać się z prądem
W początkowej fazie ładowania rozładowany akumulator pobiera więcej prądu. W miarę wzrostu napięcia i uzupełniania energii prąd powinien stopniowo spadać. Dla przykładu prostownik o maksymalnym prądzie 6 A może na początku pokazywać 4-6 A, a później zejść do 1 A lub wartości poniżej 0,5 A.
Spadek prądu nie oznacza automatycznie awarii. Zwykle świadczy o tym, że akumulator zbliża się do pełnego naładowania albo ładowarka przechodzi w tryb podtrzymania. Niepokojąca jest raczej sytuacja, w której prąd od początku wynosi zero mimo rozładowanej baterii, napięcie nie rośnie albo urządzenie regularnie rozpoczyna i przerywa pracę.
Jeśli prostownik ma wbudowany amperomierz, obserwuję jego wskazanie. Przy zwykłym multimetrze nie próbuję mierzyć prądu przez przyłożenie sond do klem. Taki ruch może spowodować zwarcie, przepalenie bezpiecznika miernika, a nawet uszkodzenie prostownika. Do pomiaru prądu potrzebny jest miernik włączony szeregowo albo cęgowy miernik prądu stałego.
Test prostownika pod obciążeniem ujawnia słabe urządzenia
Pomiar bez obciążenia bywa mylący, zwłaszcza w prostych konstrukcjach transformatorowych. Uszkodzony układ może pokazywać prawidłowe napięcie, ale po podłączeniu odbiornika natychmiast się załamywać. Z tego powodu traktuję test pod obciążeniem jako wartościowe uzupełnienie pomiaru na akumulatorze.
Test z akumulatorem
Najbezpieczniej użyć sprawnego, częściowo rozładowanego akumulatora o napięciu zgodnym z prostownikiem. Po podłączeniu obserwuję napięcie przez kilka minut. Jeżeli stabilizuje się w zakresie około 13,8-14,8 V, a prostownik wskazuje przepływ prądu, wynik jest zwykle dobry.
Akumulator nie powinien nadmiernie się nagrzewać, syczeć ani wydzielać intensywnego zapachu. Wyraźne grzanie obudowy, puchnięcie albo gwałtowne gazowanie to powód do natychmiastowego przerwania ładowania. W takiej sytuacji nie próbuję ratować baterii dłuższym czasem pracy.
Przeczytaj również: Jakie kable rozruchowe do diesla wybrać? Liczy się nie tylko amperaż
Test z żarówką 12 V
W przypadku prostego prostownika można zastosować samochodową żarówkę 12 V o mocy 21 W. Pobiera ona około 1,75 A, więc pozwala sprawdzić, czy urządzenie utrzymuje napięcie przy niewielkim obciążeniu. Gdy po podłączeniu żarówka świeci stabilnie, a napięcie nie spada gwałtownie, prostownik przechodzi podstawową próbę.
To jednak tylko test orientacyjny. Inteligentna ładowarka może nie uruchomić wyjścia bez wykrycia akumulatora, dlatego brak świecenia żarówki nie musi oznaczać uszkodzenia. Żarówka dobrze sprawdza prostownik manualny, ale nie zastępuje testu zgodnego z instrukcją modelu automatycznego.
Jak odróżnić awarię prostownika od zużytego akumulatora
Najczęstszy błąd polega na obwinieniu prostownika tylko dlatego, że samochód nadal nie odpala. Ładowarka może działać prawidłowo, a akumulator może mieć zwarcie jednej celi, duże zasiarczenie albo zużyte płyty. Taka bateria czasem przyjmuje prąd przez chwilę, lecz szybko traci napięcie po odłączeniu urządzenia.
Po zakończeniu ładowania odłączam prostownik i pozwalam akumulatorowi odpocząć co najmniej godzinę, a najlepiej kilka godzin. Napięcie około 12,6-12,8 V zwykle wskazuje na pełne naładowanie sprawnej baterii. Wynik w granicach 12,2-12,4 V oznacza częściowe naładowanie, a szybki spadek poniżej 12 V może sugerować zużycie lub uszkodzenie.
| Objaw | Bardziej prawdopodobna przyczyna |
|---|---|
| Prostownik nie pokazuje napięcia nawet bez akumulatora | Bezpiecznik, przewód, mostek prostowniczy lub elektronika ładowarki |
| Na klemach jest 14,4 V, ale akumulator po godzinie szybko spada poniżej 12 V | Zużyty lub uszkodzony akumulator |
| Ładowarka działa na innej baterii, lecz nie na jednej konkretnej | Problem z akumulatorem albo zbyt niskie napięcie do automatycznego startu |
| Wskazanie zmienia się po poruszeniu klemą | Słaby styk, zabrudzenie lub uszkodzona końcówka przewodu |
| Napięcie długo przekracza 15 V | Niewłaściwy tryb, uszkodzony regulator albo prostownik niedopasowany do akumulatora |
Pomiar napięcia spoczynkowego nie zastępuje testu obciążeniowego. Akumulator może pokazywać poprawne 12,6 V, a mimo to nie mieć wystarczającej zdolności rozruchowej. Jeśli po ładowaniu rozrusznik nadal obraca silnik bardzo wolno, sprawdzam baterię testerem obciążeniowym lub zlecam taki test w serwisie.
Automatyczny prostownik może nie ruszyć i nadal być sprawny
Nowoczesne ładowarki sprawdzają napięcie, polaryzację i stan akumulatora przed rozpoczęciem pracy. Jeżeli bateria jest rozładowana niemal do zera, elektronika może uznać ją za uszkodzoną albo nie rozpoznać jej jako akumulatora 12 V. Brak natychmiastowego prądu nie jest wtedy wystarczającym dowodem awarii.
Najpierw sprawdzam, czy wybrany jest właściwy tryb pracy. Niektóre urządzenia mają osobne programy dla akumulatorów standardowych, AGM, GEL, zimowych i litowych. Potem kontroluję polaryzację oraz jakość styku. Jeśli instrukcja dopuszcza tryb zasilania lub ładowania głęboko rozładowanej baterii, korzystam z niego zgodnie z opisem producenta.
Nie polecam przypadkowego „pobudzania” akumulatora drugim prostownikiem ani łączenia urządzeń bez wiedzy o ich charakterystyce. Takie rozwiązanie może podnieść napięcie ponad bezpieczny poziom. Gdy bateria ma mniej niż około 10 V, jest spuchnięta, zamarznięta lub wycieka z niej elektrolit, rozsądniejsza jest ocena akumulatora przez fachowca albo jego wymiana.
Bezpieczna kontrola przewodów i ustawień
Zanim uznam prostownik za uszkodzony, wykonuję krótką kontrolę elementów zewnętrznych. Sprawdzam, czy przewód sieciowy nie jest pęknięty, bezpiecznik ma właściwą wartość, zaciski są dobrze zaciśnięte, a przełącznik nie znajduje się w pozycji 24 V przy akumulatorze 12 V.
- Nie podłączam ani nie odłączam klem przy włączonym zasilaniu, chyba że instrukcja urządzenia wyraźnie na to pozwala.
- Nie ładuję akumulatora w zamkniętym, niewentylowanym pomieszczeniu.
- Nie kładę metalowych narzędzi na obudowie baterii.
- Nie używam trybu rozruchowego jako zwykłego programu ładowania.
- Nie pozostawiam starego prostownika bez nadzoru, szczególnie gdy nie ma regulacji napięcia.
W prostownikach transformatorowych napięcie może być wyższe bez obciążenia i bardziej zależne od napięcia sieci. W urządzeniach mikroprocesorowych ważniejsze jest zachowanie całego cyklu niż pojedynczy odczyt. Instrukcja konkretnego modelu ma pierwszeństwo przed uniwersalnymi zakresami, zwłaszcza przy bateriach AGM, GEL i LiFePO4.
Najkrótsza ścieżka do pewnej diagnozy
Jeżeli mam szybko ocenić sytuację, zaczynam od napięcia akumulatora przed ładowaniem, potem sprawdzam wzrost napięcia po uruchomieniu prostownika i obserwuję prąd. Na końcu kontroluję, czy bateria utrzymuje napięcie po odpoczynku. Ten zestaw pomiarów pozwala zwykle odróżnić niesprawną ładowarkę od akumulatora, który nie przyjmuje energii.
Najbardziej podejrzane są trzy sytuacje: brak napięcia na wyjściu, długotrwałe przekraczanie około 15 V w instalacji 12 V oraz niestabilna praca niezależnie od użytego akumulatora. W pozostałych przypadkach najpierw sprawdzam styki, ustawienia, zgodność typu baterii i jej stan techniczny, bo właśnie tam najczęściej kryje się problem.
