Podłączenie prostownika wydaje się proste, ale jeden zły wybór, na przykład niewłaściwe napięcie albo tryb AGM użyty przy innym typie baterii, może skrócić życie akumulatora. W tym poradniku pokazuję praktyczny schemat ładowania akumulatora, kolejność podłączania przewodów, dobór prądu i czas ładowania oraz różnice między prostownikiem klasycznym a automatycznym. Wyjaśniam też, kiedy ładowanie jest bezpieczne, a kiedy lepiej zakończyć eksperyment i oddać akumulator do sprawdzenia.
Najważniejsze zasady bezpiecznego ładowania
- Zgodne napięcie prostownika i akumulatora to warunek podstawowy, na przykład 12 V do instalacji 12-woltowej.
- Dla zwykłego akumulatora ołowiowego orientacyjny prąd wynosi około 0,1 wartości Ah.
- Czerwony przewód podłączam do plusa, czarny do minusa albo wskazanego punktu masowego.
- Akumulator 60 Ah ładowany prądem 6 A potrzebuje zwykle około 10-14 godzin, zależnie od stopnia rozładowania i sprawności.
- Akumulatora spuchniętego, zamarzniętego lub cieknącego nie wolno ładować.
Jak wygląda prawidłowy schemat podłączenia
Najprostszy układ składa się z akumulatora, prostownika oraz dwóch przewodów zakończonych zaciskami. Prąd płynie z wyjścia dodatniego prostownika do bieguna dodatniego baterii, a wraca przewodem podłączonym do bieguna ujemnego. W praktyce liczy się nie tylko kierunek połączenia, lecz także zgodność napięcia, polaryzacja i właściwy tryb pracy.230 V AC
│
▼
[ PROSTOWNIK 12 V ]
│ czerwony (+)
▼
[ + AKUMULATOR 12 V - ]
▲
│ czarny (-) lub punkt masowy

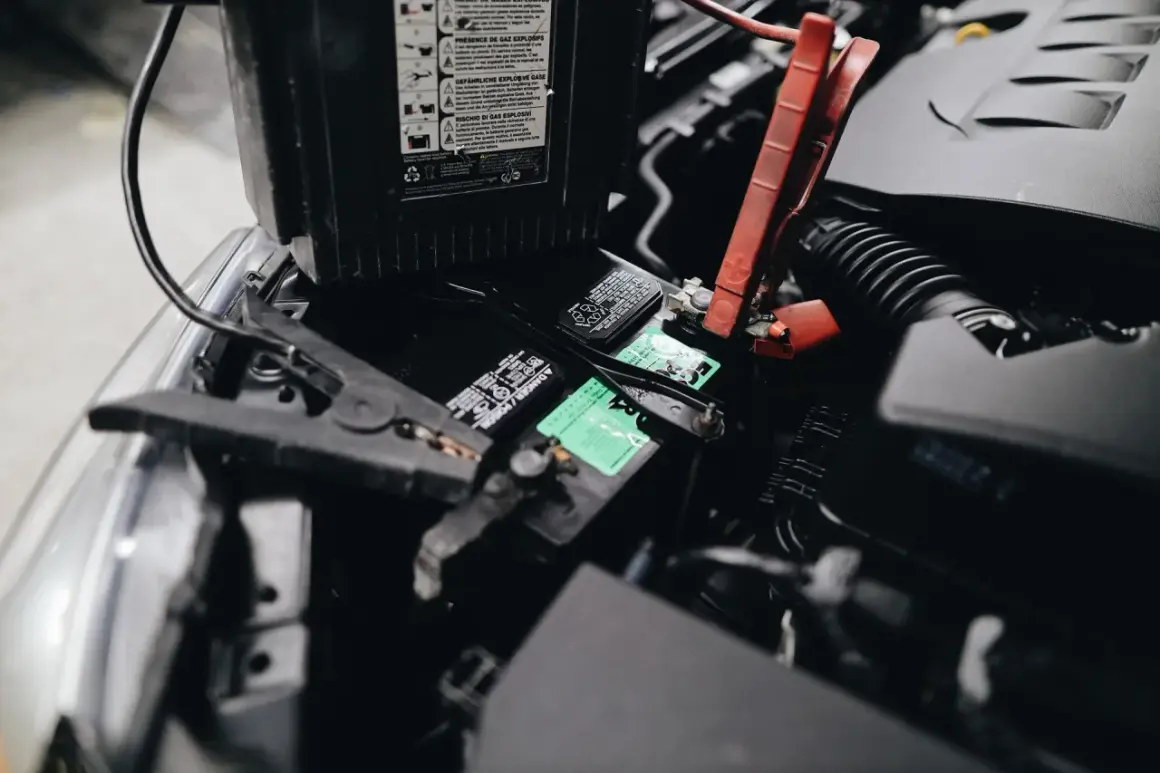

Przed podłączeniem wyłączam prostownik i odłączam go od gniazda. Czerwony zacisk trafia na plus, czarny na minus. Jeżeli akumulator pozostaje w samochodzie, w wielu pojazdach bezpieczniej jest wykorzystać wskazany przez producenta punkt masowy zamiast bezpośredniego minusa, ponieważ ogranicza to ryzyko iskrzenia przy samej baterii.
Po sprawdzeniu zacisków wybieram napięcie 12 V albo 24 V, zależnie od instalacji. Dopiero wtedy podłączam prostownik do sieci. Po zakończeniu pracy najpierw wyłączam urządzenie lub wyjmuję wtyczkę z gniazda, a dopiero później zdejmuję zaciski, zaczynając od czarnego.
Dobór prostownika do rodzaju akumulatora
Nie każdy akumulator 12-woltowy ładuje się tak samo. Najczęściej spotykam klasyczne baterie kwasowo-ołowiowe, EFB i AGM w samochodach, akumulatory GEL w instalacjach pomocniczych oraz pakiety litowo-jonowe w elektronarzędziach. Sam napis „12 V” nie wystarcza, aby dobrać bezpieczną ładowarkę.
| Typ akumulatora | Właściwe urządzenie | Najważniejsze ograniczenie |
|---|---|---|
| Ołowiowy z ciekłym elektrolitem | Prostownik 12 V z trybem standardowym | Wentylacja i kontrola nagrzewania podczas ładowania |
| EFB | Prostownik obsługujący EFB lub tryb standardowy zgodny z instrukcją | Nie należy bezmyślnie stosować najwyższego napięcia |
| AGM | Ładowarka z programem AGM | Wymaga właściwego napięcia końcowego i kontroli temperatury |
| GEL | Ładowarka z trybem GEL | Zbyt wysokie napięcie może trwale uszkodzić baterię |
| Li-ion lub LiFePO4 | Dedykowana ładowarka z odpowiednim BMS | Nie używać przypadkowego prostownika do akumulatorów ołowiowych |
Najczęstszy błąd polega na traktowaniu prostownika jak uniwersalnego zasilacza. Ładowarka do akumulatora litowo-jonowego musi kontrolować prąd i napięcie, zwykle w charakterystyce CC/CV, czyli najpierw ze stałym prądem, a później ze stałym napięciem. W przypadku elektronarzędzi używam wyłącznie ładowarki przewidzianej do konkretnego systemu, na przykład przez producenta baterii.
W prostowniku automatycznym program dobiera kolejne etapy samodzielnie. Prosty model transformatorowy może wymagać ręcznej kontroli, ponieważ po osiągnięciu pełnego naładowania nadal może podawać prąd. To właśnie tutaj urządzenie „inteligentne” ma przewagę, choć nie naprawi baterii zużytej albo zwartej.
Prąd, napięcie i czas ładowania w praktyce
Orientacyjna zasada dla klasycznego akumulatora ołowiowego mówi o prądzie równym około 0,1 pojemności znamionowej. Dla baterii 45 Ah będzie to mniej więcej 4-5 A, dla 60 Ah około 6 A, a dla 100 Ah około 10 A. Jest to punkt wyjścia, a nie bezwzględna recepta, dlatego ostatecznie sprawdzam instrukcję akumulatora i prostownika.| Pojemność | Orientacyjny prąd | Przybliżony czas od mocnego rozładowania |
|---|---|---|
| 45 Ah | 4-5 A | 10-14 godzin |
| 60 Ah | 5-6 A | 10-14 godzin |
| 80 Ah | 7-8 A | 11-16 godzin |
| 100 Ah | 8-10 A | 12-18 godzin |

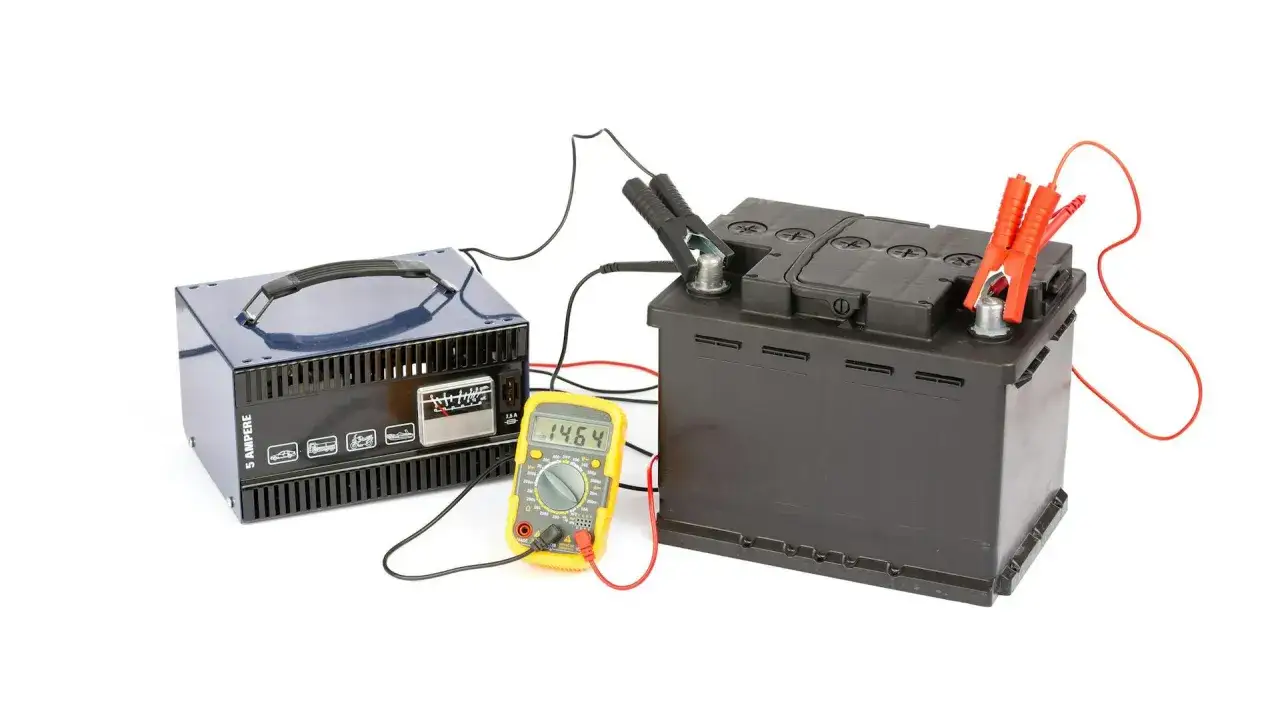

W instalacjach 12 V akumulator ołowiowy podczas ładowania może osiągać około 14,4-14,7 V, ale dokładna wartość zależy od typu oraz temperatury. Po przejściu w podtrzymanie napięcie zwykle spada w okolice 13,5-13,8 V. Nie ustawiam tych wartości ręcznie na ślepo, jeśli producent podaje inne parametry dla AGM, GEL albo konkretnej baterii.
Jak przebiega ładowanie krok po kroku
Przed rozpoczęciem oglądam obudowę, klemy i przewody. Jeżeli widzę pęknięcie, wyciek elektrolitu, wyraźne spuchnięcie albo ślady przegrzania, nie podłączam prostownika. Akumulator zamarznięty także powinien najpierw rozmrozić się w bezpiecznych warunkach i zostać oceniony, ponieważ ładowanie zamarzniętej baterii grozi uszkodzeniem.
- Sprawdzam typ akumulatora, jego napięcie znamionowe i pojemność.
- Ustawiam prostownik na właściwy program, na przykład standard, AGM, GEL albo tryb zimowy.
- Wyłączam prostownik i podłączam czerwony przewód do plusa.
- Podłączam czarny przewód do minusa lub wskazanego punktu masowego.
- Włączam prostownik i kontroluję wskazania prądu, napięcia oraz temperatury.
- Po zakończeniu odłączam urządzenie od sieci, a potem zdejmuję zaciski.
Podczas ładowania akumulator powinien stać w przewiewnym miejscu, z dala od płomieni, papieru i narzędzi mogących wywołać iskrę. Przy klasycznej baterii z ciekłym elektrolitem może pojawić się gazowanie, dlatego nie zasłaniam otworów wentylacyjnych i nie pochylam się bezpośrednio nad obudową.
Jeżeli prostownik pokazuje bardzo wysoki prąd przez długi czas, akumulator mocno się nagrzewa albo pojawia się intensywny zapach, przerywam ładowanie. Ciepła obudowa jest sygnałem ostrzegawczym, zwłaszcza gdy temperatura rośnie zamiast stabilizować się pod koniec procesu.
Prostownik klasyczny czy automatyczny
Prosty prostownik transformatorowy jest tani, trwały i często dobrze radzi sobie z podstawowym ładowaniem akumulatora samochodowego. Wymaga jednak większej uwagi. Nie zawsze ma ochronę przed odwrotną polaryzacją, zwarciem czy przeładowaniem, a wskazanie amperomierza nie mówi samo w sobie, że bateria jest już sprawna.
Prostownik automatyczny kosztuje więcej, ale prowadzi ładowanie wieloetapowo. Ogranicza prąd na początku, zmniejsza go przy wzroście napięcia, a po zakończeniu może przejść w tryb podtrzymania. Dla osoby, która ładuje akumulator kilka razy w roku, automatyczna kontrola jest zwykle rozsądniejsza niż najtańszy model z jednym przełącznikiem.
| Cecha | Prostownik klasyczny | Prostownik automatyczny |
|---|---|---|
| Obsługa | Wymaga obserwowania procesu | W dużej mierze sam dobiera etap ładowania |
| Odporność mechaniczna | Zwykle prosta i trwała konstrukcja | Więcej elektroniki, ale także więcej zabezpieczeń |
| Praca z AGM i GEL | Tylko jeśli parametry są zgodne | Często dostępne osobne programy |
| Podtrzymanie | Nie zawsze występuje | Zwykle dostępne po zakończeniu ładowania |
| Dla początkującego | Wymaga ostrożności | Najczęściej łatwiejszy i bezpieczniejszy wybór |
Nie przeceniałbym jednak samej automatyki. Prostownik może ochronić przed odwrotnym podłączeniem, ale nie rozpozna każdego problemu mechanicznego. Jeśli akumulator po pełnym ładowaniu szybko spada poniżej normalnego napięcia spoczynkowego albo samochód po kilku dniach znów nie odpala, przyczyną może być zużyta bateria lub pobór prądu w pojeździe.
Co sprawdzić, gdy akumulator nie chce się ładować
Gdy prostownik od razu pokazuje pełne naładowanie, mimo że rozrusznik ledwo obraca, sprawdzam napięcie po kilku godzinach odpoczynku. W sprawnym, naładowanym akumulatorze ołowiowym będzie ono zwykle bliskie 12,6-12,8 V. Pomiar wykonany zaraz po ładowaniu może być zawyżony przez tak zwane napięcie powierzchniowe, dlatego nie traktuję go jako ostatecznej diagnozy.
- Brak reakcji prostownika może oznaczać zbyt niskie napięcie baterii, przerwany przewód albo odwrotną polaryzację.
- Prąd szybko spada do zera, mimo że akumulator jest słaby, co często wskazuje na zużycie lub uszkodzenie ogniwa.
- Akumulator mocno gazuje, co może oznaczać zbyt wysokie napięcie albo uszkodzenie baterii.
- Napięcie po postoju szybko spada, dlatego samo długie ładowanie nie przywróci już utraconej pojemności.
Warto też zmierzyć pobór prądu samochodu po uśpieniu elektroniki. Jeżeli akumulator jest sprawny, a po kilku dniach postoju znów traci energię, problem może leżeć w alarmie, dodatkowym odbiorniku, radiu albo instalacji. Sam prostownik usunie objaw, lecz nie przyczynę.
Małe zasady, które chronią akumulator przed dużym problemem
Najbezpieczniejszy schemat pracy jest prosty: właściwy typ ładowarki, zgodne napięcie, poprawna polaryzacja, przewiewne miejsce i kontrola temperatury. Sam stosuję jeszcze jedną zasadę: jeśli instrukcja prostownika i oznaczenia akumulatora nie są jednoznaczne, nie zgaduję na podstawie wyglądu obudowy.
Nie ładuję baterii uszkodzonej mechanicznie, nie przykrywam prostownika i nie zostawiam klasycznego urządzenia transformatorowego bez nadzoru na całą noc. Przy nowoczesnych samochodach sprawdzam również zalecenia producenta dotyczące ładowania w pojeździe, ponieważ system zarządzania energią może wymagać podłączenia do określonych punktów.
Dobrze dobrany prostownik nie tylko uruchomi samochód po rozładowaniu. Przede wszystkim pozwoli uzupełnić energię bez przegrzewania i nadmiernego gazowania, a to właśnie spokojne, kontrolowane ładowanie najczęściej robi większą różnicę dla trwałości akumulatora niż chwilowo wysoki prąd.
