Podłączasz prostownik, a wskazówka amperomierza wychyla się, świeci czerwona dioda albo wyświetlacz pokazuje nietypową wartość? To, co oznacza wskaźnik na prostowniku, zależy przede wszystkim od rodzaju urządzenia. Wyjaśniam, jak czytać amperomierz, kontrolki LED i komunikaty cyfrowe, jak rozpoznać prawidłowy przebieg ładowania oraz kiedy wskazanie może sygnalizować problem z akumulatorem.
Najważniejsze informacje o odczytach prostownika
- Amperomierz pokazuje bieżący prąd ładowania, a nie procent naładowania akumulatora.
- Spadek prądu w czasie ładowania zwykle oznacza, że akumulator przyjmuje coraz mniej energii.
- Wskazówka na zerze może oznaczać pełne naładowanie, ale również brak kontaktu, uszkodzenie przewodu lub problem z akumulatorem.
- Kolory diod nie są uniwersalne. Ich znaczenie zawsze zależy od konkretnego modelu prostownika.
- Dla akumulatora 12 V napięcie spoczynkowe około 12,7-12,8 V zwykle wskazuje na pełne naładowanie.
Wskaźnik na prostowniku - co oznacza jego odczyt
Najczęściej spotykanym wskaźnikiem w klasycznym prostowniku jest amperomierz. Pokazuje natężenie prądu płynącego w danej chwili do akumulatora, czyli informuje, jak intensywnie urządzenie go ładuje.
To ważne rozróżnienie, bo wskazanie 4 A nie oznacza, że akumulator jest naładowany w 40 procentach. Amperomierz nie podaje poziomu energii zgromadzonej w baterii. Pokazuje tylko aktualny prąd ładowania, który zależy między innymi od pojemności akumulatora, jego stanu, napięcia oraz konstrukcji samego prostownika.

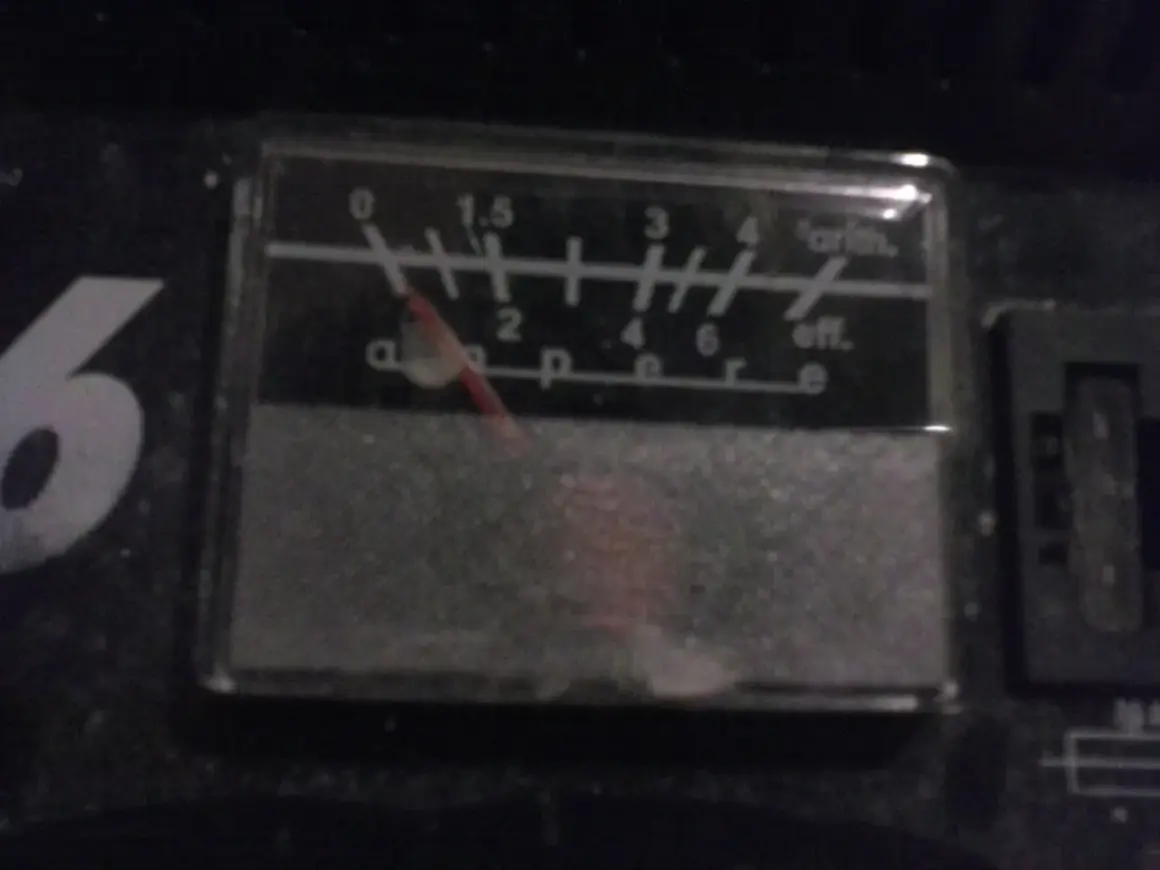

Amperomierz analogowy
W prostym prostowniku wskazówka zazwyczaj wychyla się mocniej na początku ładowania, a z czasem przesuwa w stronę niższych wartości. Przykładowo akumulator 60 Ah może początkowo pobierać kilka amperów, a po kilku godzinach wskazanie może spaść do 1 A lub mniej.
Malejący prąd najczęściej świadczy o prawidłowym przebiegu ładowania, ale nie jest samodzielnym dowodem pełnej sprawności akumulatora. Zużyta albo zasiarczona bateria także może szybko przestać przyjmować prąd, mimo że jej rzeczywista pojemność jest już niewielka.
Wyświetlacz cyfrowy i kontrolki
Nowoczesne ładowarki mogą pokazywać napięcie, prąd, szacowany poziom naładowania, wybrany tryb pracy albo komunikat typu „FULL”. Wskaźnik procentowy jest jednak wartością obliczaną przez elektronikę, a nie bezpośrednim pomiarem pojemności akumulatora.
Kontrolki LED również nie mają jednego obowiązującego znaczenia. W wielu modelach czerwona dioda oznacza ładowanie, zielona zakończenie procesu, a żółta lub pomarańczowa etap pośredni. Niektórzy producenci używają jednak innych oznaczeń, dlatego przy nietypowym komunikacie najlepiej sprawdzić opis na obudowie lub w instrukcji.
Jak powinna zachowywać się wskazówka podczas ładowania
W klasycznym prostowniku do akumulatora kwasowo-ołowiowego prawidłowy przebieg często wygląda dość spokojnie. Po podłączeniu rozładowanej baterii wskazówka wychyla się wyżej, a później stopniowo opada. Nie musi jednak dojść idealnie do zera, ponieważ zależy to od konstrukcji prostownika i stanu akumulatora.
| Wskazanie amperomierza | Możliwe znaczenie |
|---|---|
| Wyższy prąd na początku | Akumulator przyjmuje energię po rozładowaniu. |
| Stopniowy spadek wskazania | Ładowanie przebiega typowo, a akumulator zbliża się do końca procesu. |
| Niski, stabilny prąd | Akumulator jest mocno naładowany lub prostownik przeszedł w podtrzymanie. |
| Zero od początku | Możliwy brak kontaktu, odwrotna polaryzacja, przepalony bezpiecznik albo poważne uszkodzenie baterii. |
| Wysoki prąd utrzymujący się długo | Akumulator może być bardzo głęboko rozładowany, uszkodzony lub ładowarka jest niedopasowana. |
W praktyce nie przywiązuję się do jednej wartości odczytanej w pierwszej minucie. Znacznie więcej mówi kierunek zmian wskazania. Jeśli prąd systematycznie maleje, napięcie rośnie, a akumulator nie nagrzewa się nadmiernie, sytuacja zwykle wygląda prawidłowo.
Jeżeli wskazówka od razu pokazuje zero, najpierw sprawdzam zaciski i biegunowość. Czerwony przewód powinien trafić na zacisk dodatni, czarny na ujemny. Dopiero później podejrzewam awarię prostownika lub akumulatora.
Co oznaczają kolory kontrolek i komunikaty
W automatycznych prostownikach zamiast wskazówki spotyka się kilka diod albo ekran. Typowy schemat jest następujący, choć konkretne znaczenie trzeba potwierdzić dla danego urządzenia.
- Czerwona kontrolka zwykle oznacza aktywne ładowanie.
- Pomarańczowa lub żółta może informować o ładowaniu zasadniczym, trybie regeneracji albo niepełnym naładowaniu.
- Zielona kontrolka najczęściej sygnalizuje zakończenie ładowania lub przejście w tryb podtrzymania.
- Migająca dioda błędu może oznaczać odwrotne podłączenie, zbyt niskie napięcie baterii, zwarcie albo nieobsługiwany typ akumulatora.
Komunikat „FULL” nie zawsze oznacza, że akumulator odzyskał fabryczną pojemność. Informuje przede wszystkim, że prostownik osiągnął warunki uznane przez elektronikę za koniec ładowania. Pełne napięcie nie jest tym samym co pełna sprawność, szczególnie w kilkuletniej baterii.
Podobnie działa tryb podtrzymania. Ładowarka może okresowo dostarczać niewielki prąd, aby kompensować naturalne samorozładowanie. To wygodne przy pojeździe używanym sezonowo, ale tylko wtedy, gdy prostownik ma funkcję automatycznego podtrzymania i jest przeznaczony do danego typu akumulatora.
Kiedy wskazanie prostownika powinno zaniepokoić
Najwięcej błędów wynika z traktowania jednego odczytu jak jednoznacznej diagnozy. Ten sam wynik może mieć różne przyczyny, dlatego warto obserwować zachowanie urządzenia przez kilka minut i sprawdzić podstawowe połączenia.
Prąd od razu spada do zera
Może to być prawidłowe przy akumulatorze już naładowanym, ale równie dobrze może oznaczać przerwę w obwodzie. Sprawdzam wtedy czystość klem, mocowanie zacisków, bezpiecznik prostownika oraz napięcie akumulatora przed rozpoczęciem ładowania.
Wskazanie pozostaje bardzo wysokie
Długotrwale wysoki prąd i wyraźne nagrzewanie obudowy akumulatora to sygnał, by przerwać ładowanie. Przyczyną może być zwarcie wewnętrzne, niewłaściwy tryb pracy albo prostownik o zbyt dużym prądzie. Gorący, spuchnięty lub nieszczelny akumulator trzeba wycofać z użytkowania, a nie próbować ładować dłużej.
Wskazówka skacze lub mocno pulsuje
Niewielkie drgania mogą występować w prostownikach wykorzystujących prostowanie prądu przemiennego. Duże, nieregularne wahania mogą jednak wskazywać na słaby styk, uszkodzony przewód, zakłócenia albo problem z samym prostownikiem.
Nie warto też ładować akumulatora „na wyczucie”, gdy urządzenie nie jest przeznaczone do jego chemii. Akumulatory AGM i GEL wymagają właściwego trybu, a baterii litowo-żelazowo-fosforanowej nie powinno się ładować zwykłym prostownikiem do akumulatorów kwasowo-ołowiowych.
Jak sprawdzić, czy akumulator rzeczywiście jest naładowany
Odczyt prostownika najlepiej uzupełnić pomiarem multimetrem. Po zakończeniu ładowania odłączam akumulator i daję mu odpocząć co najmniej godzinę, a przy dokładniejszej ocenie nawet kilka godzin. Pomiar wykonany natychmiast po ładowaniu może być zawyżony przez tak zwany ładunek powierzchniowy.
| Napięcie spoczynkowe akumulatora 12 V | Orientacyjna ocena |
|---|---|
| 12,7-12,8 V | Akumulator naładowany. |
| 12,5-12,6 V | Wysoki poziom naładowania. |
| 12,2-12,4 V | Częściowe rozładowanie, zwykle warto doładować. |
| Około 12,0 V lub mniej | Głębokie rozładowanie albo możliwe zużycie akumulatora. |
Są to wartości orientacyjne dla typowego akumulatora kwasowo-ołowiowego w temperaturze pokojowej. Temperatura, wiek baterii i dokładność miernika wpływają na wynik. Jeżeli napięcie po ładowaniu szybko spada, sama zielona kontrolka nie powinna być traktowana jako potwierdzenie dobrej kondycji.
Przeczytaj również: Gazowanie akumulatora podczas ładowania - kiedy jest groźne?
Dobór prądu ładowania
Przy klasycznych akumulatorach często stosuje się orientacyjną zasadę ładowania prądem równym około 0,1 pojemności. Dla baterii 60 Ah będzie to mniej więcej 6 A. Nie jest to jednak uniwersalne ustawienie, bo ostateczne zalecenia podaje producent akumulatora.
Teoretycznie ładowanie akumulatora 60 Ah prądem 6 A trwałoby około 10 godzin. W praktyce trzeba doliczyć straty i końcową fazę ładowania, więc realny czas może wynieść około 12-14 godzin. Mocniejsze ładowanie skraca czas, ale zwiększa ryzyko przegrzania i nie zawsze służy starszej baterii.
Bezpieczne korzystanie z prostownika w warsztacie
Przed rozpoczęciem ładowania sprawdzam napięcie akumulatora, jego obudowę i stan zacisków. Ładowanie powinno odbywać się w dobrze wentylowanym miejscu, z dala od ognia i iskier, ponieważ akumulator kwasowo-ołowiowy może wydzielać palny wodór.
- Dobierz napięcie prostownika do akumulatora, na przykład 12 V do instalacji 12 V.
- Ustaw właściwy typ baterii, jeśli urządzenie ma tryby AGM, GEL lub zwykły.
- Przed podłączeniem sprawdź polaryzację przewodów.
- Nie ładuj baterii pękniętej, zalanej elektrolitem, zamarzniętej ani wyraźnie spuchniętej.
- Po zakończeniu pracy wyłącz prostownik zgodnie z instrukcją, a dopiero później zdejmij zaciski.
Najważniejsza zasada jest prosta: amperomierz pokazuje prąd, kontrolka pokazuje stan programu, a multimetr pomaga ocenić napięcie. Dopiero połączenie tych trzech informacji daje rozsądny obraz sytuacji.
Jeden odczyt nie wystarczy do oceny akumulatora
Jeżeli wskazówka z czasem opada, kontrolka przechodzi w tryb zakończenia, a po odpoczynku akumulator utrzymuje około 12,7 V, ładowanie najpewniej przebiegło prawidłowo. Gdy pojawia się zero od początku, długotrwale wysoki prąd lub gwałtowny spadek napięcia, trzeba szukać przyczyny zamiast zostawiać baterię podłączoną na kolejne godziny.
Właśnie dlatego nie traktuję wskaźnika jako samodzielnego testera akumulatora. To pomocne narzędzie do obserwowania procesu, ale o kondycji baterii decydują także napięcie spoczynkowe, zachowanie pod obciążeniem i zdolność do utrzymania energii po kilku godzinach.
