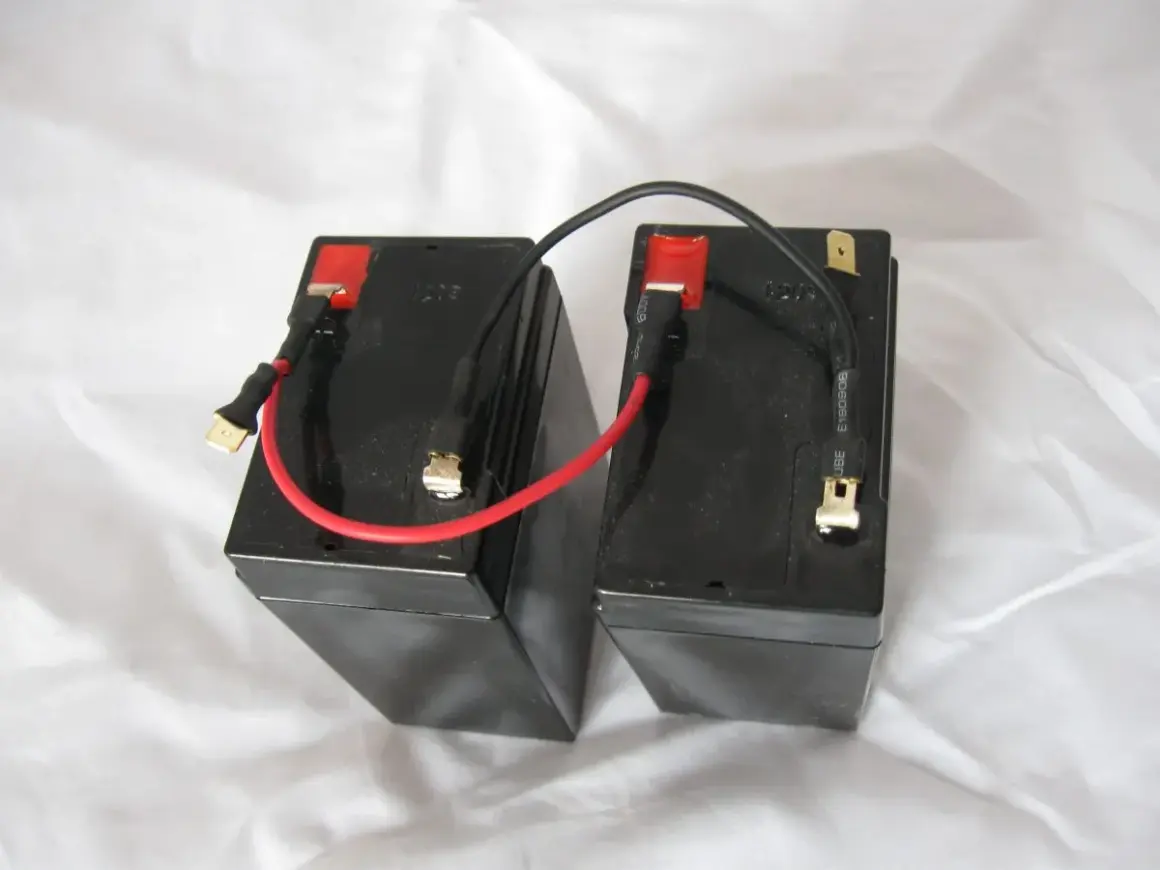

Dwa lub więcej akumulatorów można połączyć tak, aby uzyskać wyższe napięcie, większą pojemność albo oba efekty jednocześnie. Pytanie, jak łączyć akumulatory, sprowadza się jednak nie tylko do zestawienia przewodów, lecz także do zgodności baterii, właściwego prostownika, zabezpieczeń i sposobu późniejszego ładowania.
Najważniejsze zasady bezpiecznego łączenia akumulatorów
- Szeregowo zwiększa napięcie, ale pozostawia tę samą pojemność w Ah.
- Równolegle zachowuje napięcie i zwiększa pojemność oraz możliwy prąd.
- Najlepiej łączyć akumulatory tego samego typu, modelu, pojemności i wieku.
- Przed połączeniem wyrównaj ich stan naładowania i sprawdź napięcie każdego egzemplarza.
- Każdy dodatni przewód powinien mieć bezpiecznik dobrany do instalacji.
- Do zestawu szeregowego potrzebny jest prostownik przeznaczony do całego napięcia pakietu.
Najpierw wybierz właściwy sposób połączenia
Zanim sięgnę po przewody, ustalam, czego potrzebuje urządzenie. Jeżeli odbiornik pracuje na 24 V, a mam dwa akumulatory 12 V, wybieram połączenie szeregowe. Gdy chcę dłużej zasilać instalację 12-woltową, korzystniejsze będzie połączenie równoległe.
| Układ | Co się zmienia | Przykład dla dwóch akumulatorów 12 V 100 Ah | Typowe zastosowanie |
|---|---|---|---|
| Szeregowy | Napięcie rośnie, pojemność pozostaje taka sama | 24 V, 100 Ah | Napędy, wózki, kampery, falowniki 24 V |
| Równoległy | Napięcie pozostaje takie samo, pojemność rośnie | 12 V, 200 Ah | Instalacje pomocnicze, zasilanie awaryjne, systemy 12 V |
| Szeregowo-równoległy | Rośnie napięcie i pojemność | 24 V, 200 Ah przy czterech akumulatorach | Większe magazyny energii |
W praktyce łatwo pomylić pojemność z energią. Dwa akumulatory 12 V 100 Ah połączone szeregowo nadal mają 100 Ah, ale energia zestawu rośnie z około 1200 Wh do 2400 Wh, ponieważ napięcie się podwaja. To ważne przy doborze przetwornicy, przewodów i czasu pracy.
Połączenie szeregowe krok po kroku
W układzie szeregowym łączę plus pierwszego akumulatora z minusem drugiego. Wolny minus pierwszego i wolny plus drugiego stają się zaciskami całego zestawu. Przy dwóch bateriach 12 V otrzymuję około 24 V, a przy trzech około 36 V.
Schemat można zapisać w prosty sposób:
minus odbiornika - minus akumulatora 1, plus akumulatora 1 - minus akumulatora 2, plus akumulatora 2 - plus odbiornika
Do ładowania takiego zestawu stosuję prostownik 24 V dla dwóch akumulatorów 12 V. Zwykły prostownik 12 V podłączony do całego szeregu nie naładuje go prawidłowo, a próba podłączenia go do przypadkowego fragmentu układu może doprowadzić do nierównego naładowania baterii.
Co pozostaje takie samo
Jeśli łączę dwa identyczne akumulatory 12 V 100 Ah szeregowo, napięcie rośnie do 24 V, ale pojemność zestawu nadal wynosi 100 Ah. Wydłużenie czasu pracy wynika z większej energii całego banku, a nie z podwojenia wartości Ah.
Największy problem w szeregu pojawia się wtedy, gdy jedna bateria jest zużyta albo ma mniejszy poziom naładowania. Prostownik widzi cały pakiet, lecz nie zawsze potrafi wyrównać napięcia poszczególnych akumulatorów. W instalacjach pracujących regularnie przydaje się balanser, czyli układ kontrolujący różnice napięć między elementami szeregu.
Połączenie równoległe bez nierównego obciążenia
W połączeniu równoległym łączę wszystkie plusy razem oraz wszystkie minusy razem. Napięcie pozostaje na poziomie 12 V, natomiast pojemności się sumują. Dwa akumulatory 12 V 100 Ah tworzą więc bank 12 V 200 Ah.
Ważne jest miejsce podłączenia odbiornika. Przy dwóch bateriach najlepiej wyprowadzić plus z pierwszego akumulatora, a minus z drugiego. Dzięki temu prąd przepływa przez przewody w bardziej wyrównany sposób. Przy większym banku stosuję szynę dodatnią i ujemną albo połączenie diagonalne zamiast podpinania całej instalacji do jednej baterii.
Takie same przewody mają znaczenie
Przewody łączące akumulatory powinny mieć ten sam przekrój i możliwie tę samą długość. Zbyt cienki lub dłuższy przewód zwiększa spadek napięcia i sprawia, że jedna bateria będzie mocniej obciążana.
Każdy akumulator w rozbudowanym układzie warto zabezpieczyć osobnym bezpiecznikiem na przewodzie dodatnim, możliwie blisko jego zacisku. Bezpiecznik dobiera się do maksymalnego prądu roboczego, przekroju przewodu i charakterystyki odbiornika, a nie wyłącznie do pojemności akumulatora.
Przy prostym zestawie 12 V 200 Ah nie oznacza to automatycznie, że można pobierać 200 A. Maksymalny prąd zależy od konkretnego modelu, technologii wykonania i danych producenta. Pojemność w Ah mówi, ile energii magazynuje bateria, ale nie określa sama z siebie bezpiecznego prądu rozładowania.
Jak przygotować akumulatory przed połączeniem
Najbezpieczniej łączę akumulatory tego samego typu, producenta, modelu i pojemności. Dobrze, gdy mają również zbliżony wiek oraz podobną historię pracy. Mieszanie starego akumulatora rozruchowego z nowym AGM albo łączenie baterii kwasowej z LiFePO4 to proszenie się o problemy z ładowaniem.
Przed montażem odłączam odbiorniki i prostownik, oglądam obudowy oraz sprawdzam, czy nie ma wybrzuszeń, pęknięć, wycieku elektrolitu albo śladów przegrzania. Uszkodzonego akumulatora nie próbuję ratować przez dołączanie do niego sprawnego egzemplarza.
Pomiar napięcia spoczynkowego
Każdy akumulator powinien być osobno naładowany odpowiednim prostownikiem, a potem odłączony na kilka godzin. Dopiero wtedy porównuję napięcia. W przypadku sprawnych akumulatorów kwasowo-ołowiowych 12 V napięcie spoczynkowe po pełnym ładowaniu często mieści się w okolicach 12,6-12,8 V, ale wynik zależy od konstrukcji, temperatury i czasu odpoczynku.
Jeśli jeden egzemplarz ma wyraźnie niższe napięcie albo szybko je traci, nie łączę go z drugim tylko dlatego, że oba mają napis 12 V. Różnica napięć może wywołać prąd wyrównawczy, czyli gwałtowny przepływ energii między bateriami jeszcze przed podłączeniem odbiornika.
Akumulatory litowe wymagają dodatkowej ostrożności
Akumulatory Li-Ion i LiFePO4 można łączyć szeregowo lub równolegle tylko wtedy, gdy dopuszcza to producent. Wbudowany BMS, czyli system zarządzania baterią, nie zawsze jest przystosowany do pracy w większym banku.
W przypadku baterii litowych potrzebna jest ładowarka o właściwym profilu, a przy szeregu często także balanser lub system zarządzający całym pakietem. Nie stosuję automatycznie prostownika przeznaczonego do akumulatora ołowiowego, bo technologie mają inne wymagania ładowania.
Ładowanie połączonych akumulatorów prostownikiem
Prostownik dobieram do napięcia całego układu, jego chemii oraz pojemności. Dla dwóch akumulatorów 12 V połączonych szeregowo potrzebuję urządzenia 24 V. Dla dwóch baterii połączonych równolegle stosuję prostownik 12 V, ale jego prąd ładowania powinien odpowiadać większej pojemności zestawu.
| Konfiguracja | Wymagane napięcie prostownika | Przykładowa pojemność banku |
|---|---|---|
| 1 x 12 V 100 Ah | 12 V | 100 Ah |
| 2 x 12 V 100 Ah szeregowo | 24 V | 100 Ah |
| 2 x 12 V 100 Ah równolegle | 12 V | 200 Ah |
| 4 x 12 V 100 Ah, dwa szeregi równolegle | 24 V | 200 Ah |
Przy prostowniku 10 A ładowanie banku 12 V 200 Ah może potrwać ponad 20 godzin, ponieważ do czasu teoretycznego dochodzą straty i końcowa faza ładowania. Nie traktuję więc wartości Ah jako dokładnego zegara. W przypadku akumulatorów ołowiowych często przyjmuję orientacyjnie czas wynikający z pojemności podzielonej przez prąd, a potem dodaję zapas.
W szeregu warto kontrolować napięcie każdego akumulatora osobno. Jeżeli jeden wyraźnie szybciej osiąga napięcie końcowe albo mocno się nagrzewa, przerywam ładowanie i szukam przyczyny. Sam fakt, że prostownik pokazuje zakończenie procesu, nie gwarantuje równego naładowania obu baterii.
Najczęstsze błędy i sytuacje, w których lepiej nie łączyć baterii
Najbardziej ryzykowny błąd to połączenie akumulatorów o podobnym napięciu nominalnym, ale zupełnie innym stanie naładowania. Dotyczy to zwłaszcza układów równoległych, w których na początku może popłynąć bardzo duży prąd wyrównawczy.
- Nie łączę akumulatora nowego ze zużytym tylko po to, aby zwiększyć pojemność.
- Nie mieszam technologii AGM, GEL, klasycznej kwasowej i litowej w jednym banku.
- Nie podłączam prostownika 12 V do całego szeregu 24 V.
- Nie używam przypadkowych, cienkich przewodów bez zabezpieczenia.
- Nie dokręcam zacisków na siłę i nie dopuszczam do zwarcia metalowym narzędziem.
- Nie zamykam akumulatorów kwasowo-ołowiowych w szczelnej, niewentylowanej skrzynce.
Jeżeli potrzebuję zasilać urządzenia 12 V z instalacji samochodowej, nie zawsze dokładam drugi akumulator równolegle. Przy akumulatorze pomocniczym często lepszym rozwiązaniem jest ładowarka DC-DC albo separator, który kontroluje przepływ energii między bateriami. Sam przewód może doprowadzić do nierównego ładowania i przeciążenia instalacji.
Przy większych zestawach nie oszczędzam na rozłączniku, bezpiecznikach i szynach prądowych. To elementy, które ułatwiają serwis i ograniczają skutki zwarcia. Akumulatory potrafią oddać prąd wystarczający do stopienia przewodu w ciągu kilku sekund.
Praktyczny schemat dla dwóch akumulatorów 12 V
Gdy potrzebujesz 24 V
- Naładuj oba akumulatory osobno i sprawdź ich napięcia.
- Połącz plus pierwszego akumulatora z minusem drugiego.
- Podłącz odbiornik do wolnego minusa pierwszej baterii i wolnego plusa drugiej.
- Zamontuj bezpiecznik na przewodzie dodatnim blisko zestawu.
- Użyj prostownika 24 V odpowiedniego dla danego typu akumulatorów.
Przeczytaj również: Co oznacza Ah na akumulatorze i jak dobrać prostownik?
Gdy potrzebujesz większej pojemności przy 12 V
- Wyrównaj napięcie obu akumulatorów przed połączeniem.
- Połącz plus z plusem i minus z minusem.
- Poprowadź przewody o takim samym przekroju i zbliżonej długości.
- Odbiornik podepnij diagonalnie albo przez szyny prądowe.
- Zabezpiecz dodatni przewód i sprawdź, czy prostownik obsługuje pojemność całego banku.
Po uruchomieniu mierzę napięcie bez obciążenia i podczas pracy odbiornika. Sprawdzam też temperaturę zacisków po kilku minutach. Ciepły przewód, zapach elektrolitu, iskrzenie lub szybki spadek napięcia to sygnały, przy których natychmiast odłączam zasilanie.
Dobry bank zaczyna się od zgodnych akumulatorów
Najprostsza reguła brzmi tak: najpierw określam wymagane napięcie, później pojemność, a dopiero na końcu dobieram sposób połączenia. Szereg służy głównie do zwiększenia napięcia, równoległe zestawienie do wydłużenia pracy przy tym samym napięciu.
Jeżeli akumulatory są różne, mocno zużyte albo nie mam pewności co do ich stanu, bezpieczniej zastosować jeden właściwie dobrany model niż budować przypadkowy bank. Dobrze wykonane połączenie powinno mieć zgodne baterie, odpowiednie przewody, bezpieczniki i prostownik dopasowany do całego układu. To właśnie te szczegóły decydują, czy zestaw będzie pracował stabilnie, czy szybko zacznie sprawiać kłopoty.
