Śruba, która po kilku dniach pracy zaczyna się luzować, nie zawsze wymaga mocniejszego dokręcenia. Często problemem jest źle dobrany albo nieprawidłowo założony element zabezpieczający. Wyjaśniam, jak stosować podkładkę sprężynową, gdzie ją umieścić, jak dobrać rozmiar i kiedy lepiej sięgnąć po nakrętkę samohamowną, klej do gwintów albo podkładkę klinową.
Najważniejsze zasady montażu podkładki sprężynowej
- Zakładaj ją pod nakrętkę albo łeb śruby, czyli po stronie elementu, który obraca się podczas dokręcania.
- Dobierz rozmiar do śruby. Podkładka M8 jest przeznaczona do połączeń ze śrubą M8, a nie do przypadkowego otworu o podobnej średnicy.
- Dokręcaj zgodnie z wymaganym momentem. Mocniejsze dokręcenie nie poprawia automatycznie zabezpieczenia.
- Nie traktuj jej jako uniwersalnej ochrony przed drganiami. Przy silnych wibracjach skuteczniejsze bywają nakrętki samohamowne, kleje do gwintów lub systemy klinowe.
- Zużytą podkładkę najlepiej wymienić, szczególnie gdy została całkowicie spłaszczona albo ma ślady odkształcenia.
Co naprawdę robi podkładka sprężynowa
Klasyczna podkładka sprężynowa, nazywana też sprężystą lub rozciętą, ma postać pierścienia z niewielkim rozcięciem i przesuniętymi końcami. Podczas dokręcania zostaje ugięta, dzięki czemu wprowadza do połączenia dodatkową siłę sprężystą i zwiększa opór przeciwko obrotowi nakrętki lub śruby.
W warsztacie traktuję ją jako proste zabezpieczenie pomocnicze, a nie cudowny zamiennik poprawnie zaprojektowanego połączenia. Jej działanie zależy od docisku, tarcia, materiału łączonych części i rodzaju obciążeń. Przy niewielkich drganiach może ograniczyć samoczynne luzowanie, ale przy mocnych wibracjach nie daje takiej pewności jak rozwiązania stworzone specjalnie do pracy dynamicznej.
W sprzedaży często spotkasz oznaczenie DIN 127, zwykle w formie A lub B. Różnią się one między innymi kształtem końców pierścienia. Przy zakupie ważniejsza od samego oznaczenia jest jednak zgodność średnicy, materiału, powłoki i twardości z konkretnym połączeniem.
Podkładka sprężynowa a zwykła podkładka płaska
Podkładka płaska przede wszystkim rozkłada nacisk łba śruby lub nakrętki na większą powierzchnię. Chroni też lakier, aluminium, drewno i inne miękkie materiały przed wciskaniem się elementu złącznego. Podkładka sprężynowa ma inne zadanie, ponieważ ma zwiększać sprężystość i opór połączenia.
W wielu przypadkach stosuje się oba elementy. Typowy układ wygląda tak, że pod nakrętką znajduje się podkładka sprężynowa, a pod nią płaska podkładka o odpowiedniej twardości. Takie rozwiązanie ma sens wtedy, gdy trzeba zabezpieczyć delikatną powierzchnię, ale trzeba pamiętać, że dodatkowa warstwa zmienia warunki tarcia i może wpływać na wymagany moment dokręcania.
Jak zamontować ją krok po kroku

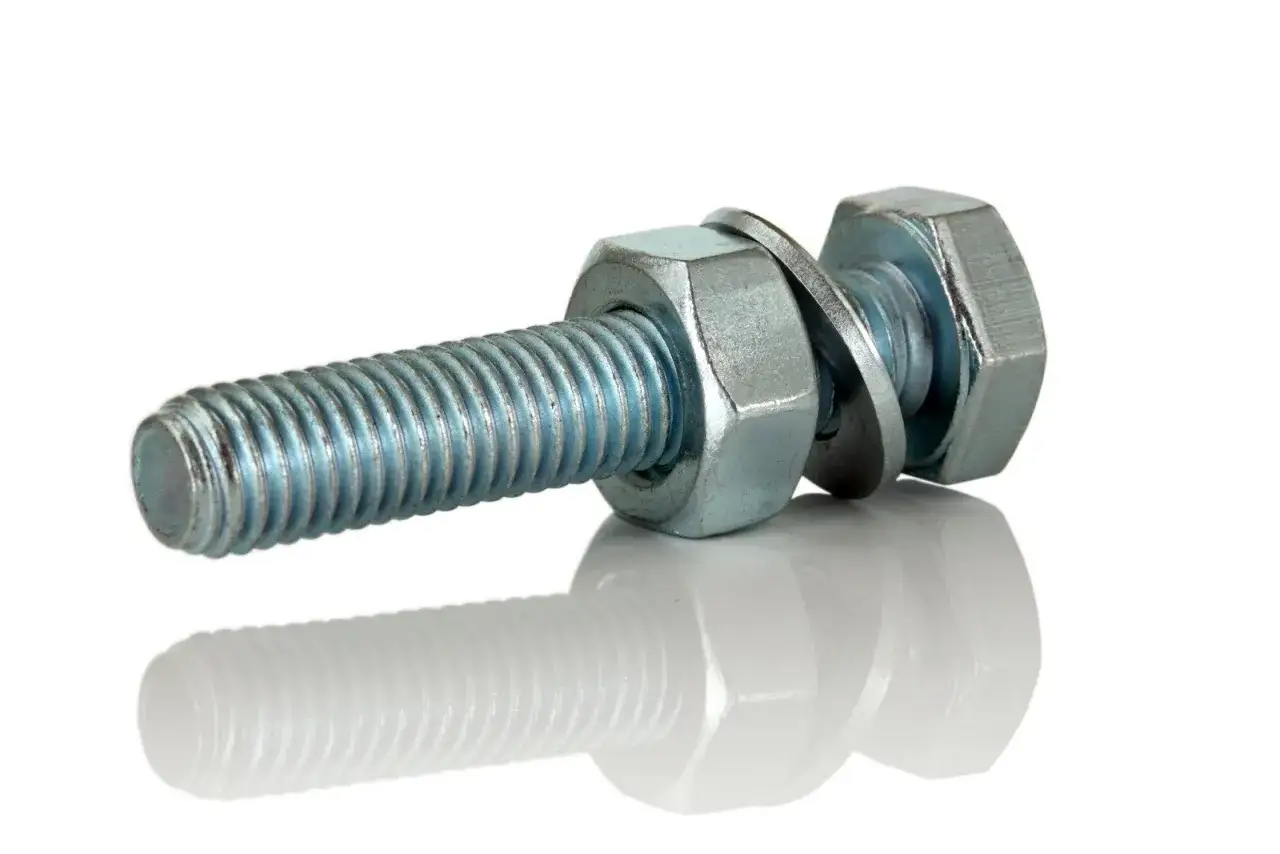

Najprostsza odpowiedź na pytanie, jak stosować podkładkę sprężynową, brzmi: trzeba umieścić ją między elementem dokręcanym a łączonym materiałem. Jeśli dokręcasz nakrętkę, podkładka trafia bezpośrednio pod nakrętkę. Jeśli śruba wchodzi w gwintowany otwór, zakładasz ją pod łeb śruby.
- Sprawdź gwint i powierzchnie styku. Usuń rdzę, zabrudzenia, stare resztki kleju i nierówności, które mogą zaburzyć docisk.
- Dopasuj podkładkę do śruby. Otwór nie może być tak ciasny, aby element się klinował, ani tak duży, aby podkładka opierała się tylko na krawędzi.
- Załóż podkładkę po stronie dokręcania. Przy nakrętce będzie to układ śruba, łączone elementy, podkładka, nakrętka.
- Dokręć połączenie równomiernie. W konstrukcjach z kilkoma śrubami dokręcaj je naprzemiennie, aby nie skrzywić elementów.
- Użyj właściwego momentu. Najlepszym punktem odniesienia jest instrukcja urządzenia, dokumentacja konstrukcji albo tabela producenta śruby.
Nie ma jednej uniwersalnej zasady, że rozcięcie musi zawsze być skierowane w konkretną stronę. W klasycznej podkładce sprężynowej ważniejsze jest prawidłowe ułożenie całego elementu, pełny kontakt z powierzchnią i właściwy docisk. Jeśli producent podaje określoną orientację, podporządkowałbym się właśnie tej instrukcji.
Po dokręceniu podkładka zwykle częściowo się spłaszcza. Nie powinna jednak zostać rozgnieciona tak mocno, że zaczyna wychodzić spod nakrętki, rozginać się na boki albo wcinać w materiał. To sygnał, że połączenie zostało przeciążone lub źle dobrano elementy.
Kiedy takie zabezpieczenie ma sens
Podkładka sprężysta dobrze sprawdza się w prostych połączeniach warsztatowych, osłonach, uchwytach, obudowach i konstrukcjach stalowych, gdzie występują umiarkowane drgania. Sam chętnie używam jej przy połączeniach, które trzeba czasem rozkręcić, ale nie pracują pod krytycznym obciążeniem.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Podkładka sprężynowa | Proste połączenia warsztatowe i umiarkowane drgania | Nie gwarantuje odporności na silne wibracje |
| Podkładka płaska | Ochrona powierzchni i rozłożenie nacisku | Sama nie zabezpiecza skutecznie przed odkręcaniem |
| Nakrętka samohamowna | Połączenia wymagające większej odporności na obrót | Wersje z wkładką z tworzywa mają ograniczoną odporność cieplną |
| Klej do gwintów | Połączenia narażone na drgania i wymagające uszczelnienia gwintu | Trzeba dobrać klasę kleju do temperatury i planowanego demontażu |
| Podkładka klinowa | Mocne drgania i połączenia o wysokich wymaganiach | Wyższy koszt i konieczność prawidłowego montażu pary podkładek |
W urządzeniach z silnikiem, przekładnią, wentylatorem albo młotem udarowym nie zakładałbym automatycznie, że zwykła sprężynówka rozwiąże problem. Jeżeli śruby regularnie się luzują, przyczyną może być zbyt mały docisk, niewłaściwa długość śruby, osiadanie materiału albo połączenie narażone na poprzeczne drgania. Sama podkładka często tylko opóźnia pojawienie się usterki.
Najczęstsze błędy przy montażu
Zakładanie podkładki w przypadkowym miejscu
Podkładka sprężynowa nie powinna być wrzucana gdziekolwiek na śrubę. Jeśli znajduje się między dwiema płaskimi podkładkami albo na stronie, która nie bierze udziału w dokręcaniu, jej efekt może być niewielki. Zasada jest prosta: ma pracować przy łbie śruby lub obracającej się nakrętce.
Używanie starej i spłaszczonej podkładki
Po pełnym ściśnięciu stal sprężynowa może zostać trwale odkształcona. Używany element często wygląda poprawnie, ale ma mniejszy skok i nie zapewnia już takiej rezerwy sprężystości. Przy ponownym montażu niewielki koszt nowej podkładki zwykle nie uzasadnia ryzyka pozostawienia starej.
Dokręcanie „na siłę”
Przeciągnięcie śruby może uszkodzić gwint, spłaszczyć podkładkę i zgnieść materiał pod łbem. W efekcie połączenie staje się mniej stabilne, mimo że wydaje się mocniej dokręcone. Przy ważniejszych konstrukcjach używam klucza dynamometrycznego, bo wyczucie ręki nie wystarcza przy różnych klasach śrub, powłokach i smarowaniu.
Przeczytaj również: Wyłącznik, rozłącznik czy odłącznik? Poznaj najważniejsze różnice
Ignorowanie miękkiego materiału
Ostre końce klasycznej podkładki mogą uszkodzić aluminium, tworzywo, lakier albo cienką blachę. Jeżeli powierzchnia ma pozostać nienaruszona, lepiej zastosować podkładkę płaską pod sprężystą, większą podkładkę oporową albo inne zabezpieczenie, które nie opiera działania na wcinaniu się w materiał.
Jak dobrać podkładkę do konkretnego połączenia
Rozmiar dobieraj przede wszystkim do średnicy śruby, a nie do średnicy zewnętrznej nakrętki. Dla śruby M8 wybiera się podkładkę oznaczoną jako M8, sprawdzając dodatkowo, czy jej średnica zewnętrzna i grubość pasują do otworu oraz obciążenia.
Ważny jest również materiał. Do zwykłych połączeń stalowych wystarczy podkładka stalowa o zgodnej klasie i powłoce. Przy elementach nierdzewnych, aluminiowych lub pracujących na zewnątrz trzeba uwzględnić korozję kontaktową, czyli przyspieszone niszczenie metali stykających się w obecności wilgoci.
Jeśli połączenie ma znaczenie dla bezpieczeństwa, przenosi duże obciążenia albo jest stale poddawane wibracjom, nie dobierałbym zabezpieczenia wyłącznie na podstawie wyglądu. W takim przypadku trzeba sprawdzić dokumentację urządzenia i zastosować rozwiązanie przewidziane przez konstruktora. Dotyczy to szczególnie hamulców, mocowań narzędzi, elementów wirujących i konstrukcji podwieszanych.
Jak podejść do podkładki sprężynowej w praktyce
Najbezpieczniej traktować ją jako element wspierający prawidłowo wykonane połączenie. Nie zastępuje właściwego momentu dokręcania, odpowiedniej długości śruby, dobrego stanu gwintu ani zabezpieczenia dopasowanego do rodzaju drgań.
Jeżeli połączenie po kilku cyklach pracy nadal trzyma, podkładka jest właściwie dobrana i nie widać śladów jej niszczenia, może być rozsądnym rozwiązaniem do zastosowań warsztatowych. Gdy jednak śruba systematycznie się luzuje, potraktowałbym to jako sygnał do zmiany całego sposobu zabezpieczenia, a nie do dokładania kolejnej sprężynówki.
W praktyce najwięcej problemów rozwiązuje nie większa siła, lecz poprawny dobór elementów, czysta powierzchnia styku i kontrolowany docisk. To właśnie te trzy rzeczy decydują, czy podkładka sprężynowa będzie pomocnym detalem, czy tylko pozornym zabezpieczeniem.
