Gdy po burzy router, ładowarka albo elektronarzędzie nagle przestają działać, przyczyną może być przepięcie prądu, czyli krótkotrwały lub dłuższy wzrost napięcia w instalacji. Wyjaśniam, skąd biorą się takie zdarzenia, czym różnią się przepięcia piorunowe od awarii przewodu neutralnego oraz jak dobrać ochronę, która rzeczywiście ma sens w domu lub warsztacie.
Najważniejsze zasady ochrony instalacji przed skokami napięcia
- Przepięcie może pochodzić od pioruna, załączania dużych odbiorników albo awarii sieci.
- Wyłącznik nadprądowy chroni głównie przed przeciążeniem i zwarciem, a nie przed samym wzrostem napięcia.
- SPD typu 1, 2 i 3 tworzą warstwowy system ochrony, którego elementy mają różne zadania.
- Listwa przeciwprzepięciowa nie zastępuje zabezpieczenia w rozdzielnicy i nie chroni wszystkich przewodów.
- Po podejrzanym zdarzeniu trzeba sprawdzić nie tylko sprzęt, ale również stan ogranicznika i instalacji.
Skąd bierze się skok napięcia w instalacji
W typowym gniazdku mamy napięcie znamionowe 230 V. W normalnych warunkach dopuszczalne odchylenia są niewielkie, ale instalacja może zostać narażona na nagły impuls o bardzo dużej wartości albo na podwyższone napięcie trwające znacznie dłużej. Te dwa zjawiska często wrzuca się do jednego worka, choć wymagają innego podejścia.
Wyładowania atmosferyczne
Najbardziej oczywistą przyczyną jest piorun. Nie musi uderzyć bezpośrednio w budynek. Wyładowanie w linię energetyczną, przewód napowietrzny, antenę lub instalację znajdującą się w pobliżu może wywołać impuls elektromagnetyczny i przenieść energię do domowej sieci.
Ochrona przed takim zdarzeniem nie polega wyłącznie na zamontowaniu jednej listwy przy komputerze. Energia może wejść również przez kabel antenowy, Ethernet, telefoniczny, fotowoltaikę albo przewody sterujące. Z tego powodu przy wrażliwym sprzęcie liczy się ochrona całego toru, a nie tylko gniazda zasilającego.
Załączanie odbiorników i awarie sieci
Przepięcia łączeniowe powstają między innymi przy wyłączaniu silników, transformatorów, styczników i innych odbiorników indukcyjnych. W warsztacie źródłem problemu może być nawet większa sprężarka, spawarka lub elektronarzędzie z regulacją obrotów. Zwykle impulsy są krótkie, ale elektronika zasilająca nie musi je dobrze znosić.
Osobną kategorią są przepięcia dorywcze, czyli podwyższenie napięcia trwające znacznie dłużej niż typowy impuls. Szczególnie niebezpieczne bywa uszkodzenie przewodu neutralnego lub PEN w instalacji trójfazowej. W takiej sytuacji napięcia w poszczególnych obwodach mogą rozłożyć się nierównomiernie i przekroczyć bezpieczny poziom dla urządzeń przeznaczonych do pracy przy 230 V.
Jak rozpoznać skutki i nie pomylić ich z przeciążeniem
Po zdarzeniu sprzęt może zgasnąć natychmiast, ale równie często zaczyna działać pozornie normalnie i psuje się dopiero po kilku dniach. Uszkodzeniu ulegają najczęściej zasilacze impulsowe, sterowniki, moduły komunikacyjne i układy elektroniczne. W elektronarzędziach dotyczy to przede wszystkim ładowarek akumulatorów, softstartów i regulatorów.
| Objaw | Prawdopodobna przyczyna | Co to oznacza |
|---|---|---|
| Wyłączenie bezpiecznika | Zwarcie lub przeciążenie | Zabezpieczenie mogło odłączyć obwód, ale nie wyjaśnia źródła problemu |
| Spalony zasilacz albo ładowarka | Impuls przepięciowy lub awaria po stronie sieci | Uszkodzenie mogło dotyczyć tylko pierwszego stopnia zasilania |
| Migotanie świateł w całym domu | Niestabilność sieci, luźne połączenie lub problem z przewodem neutralnym | Nie należy ograniczać się do wymiany żarówki |
| Uszkodzone urządzenia podłączone przez różne kable | Przepięcie mogło przejść także przez tor sygnałowy | Trzeba sprawdzić antenę, sieć komputerową i inne przewody |
Najczęstszy błąd polega na utożsamianiu przepięcia z dużym prądem. Wyłącznik nadprądowy reaguje przede wszystkim na przeciążenie i zwarcie, a nie na każdy wzrost napięcia. Wyłącznik różnicowoprądowy również nie jest uniwersalnym ogranicznikiem przepięć, dlatego sama obecność kilku aparatów w rozdzielnicy nie oznacza pełnej ochrony.
Jeśli po burzy urządzenie nadal działa, nie traktowałbym tego jako dowodu, że nic się nie stało. Zdarza się, że uszkodzenie osłabia elementy wejściowe, a ich awaria ujawnia się dopiero przy kolejnym skoku napięcia albo po nagrzaniu podzespołu.
Jak działa ochrona SPD i który typ ma sens
SPD to ogranicznik przepięć, który w chwili pojawienia się niebezpiecznego impulsu odprowadza energię do przewodu ochronnego i układu uziemiającego. Jego zadaniem nie jest utrzymywanie idealnie stałego napięcia, lecz ograniczenie wartości udaru do poziomu, który instalacja i urządzenia mają większą szansę wytrzymać.
| Typ ogranicznika | Miejsce zastosowania | Główne zadanie |
|---|---|---|
| Typ 1 | Główna rozdzielnica lub wejście instalacji | Odprowadzanie części prądu piorunowego, szczególnie przy instalacji odgromowej lub zasilaniu napowietrznym |
| Typ 2 | Rozdzielnice główne i podrzędne | Ograniczanie przepięć indukowanych i łączeniowych oraz energii pozostałej po pierwszym stopniu ochrony |
| Typ 3 | Blisko chronionego urządzenia | Końcowa ochrona elektroniki o małej odporności na zakłócenia |

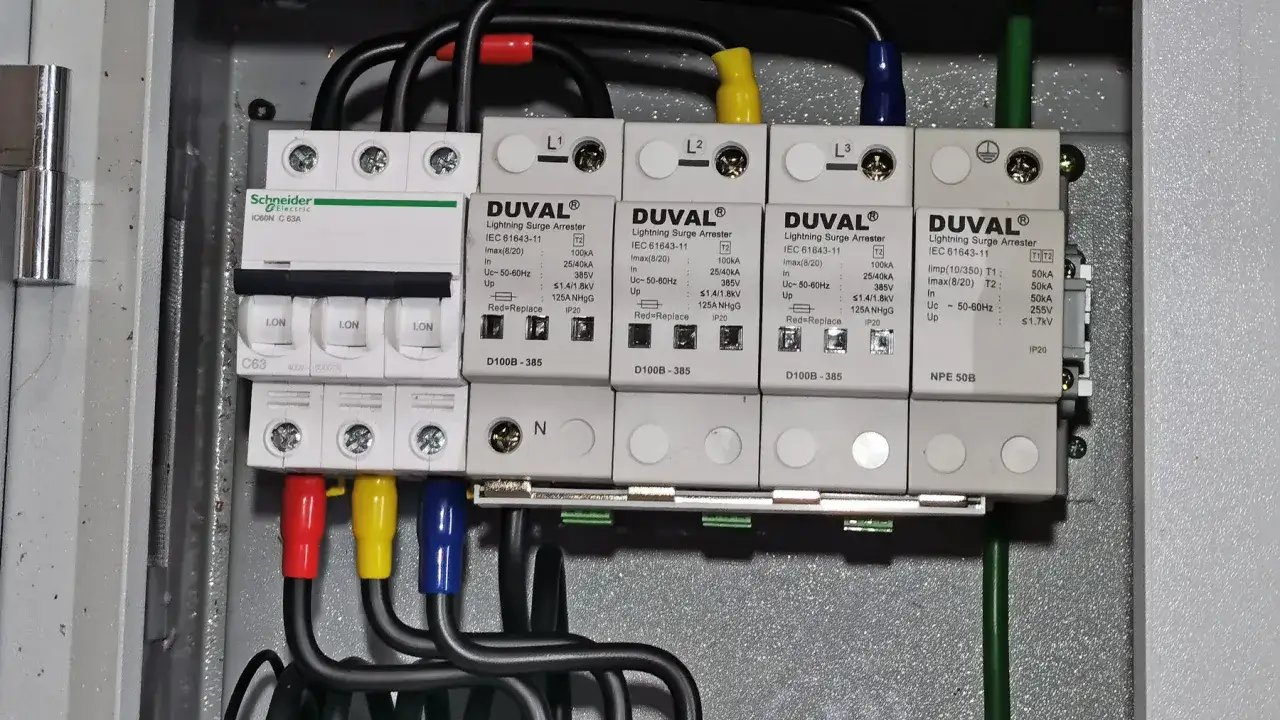

W domach często spotyka się rozwiązania T1+T2 w jednym aparacie. Nie oznacza to jednak, że taki moduł zawsze wystarczy. Dobór zależy od układu sieci, rodzaju przyłącza, obecności instalacji odgromowej, długości przewodów i miejsca montażu.
Typ 3, na przykład w postaci listwy lub modułu gniazdowego, powinien być traktowany jako ostatnia warstwa ochrony. Jeżeli w rozdzielnicy nie ma właściwego SPD, sama listwa może nie poradzić sobie z energią dużego udaru. Dotyczy to szczególnie tanich produktów, w których kontrolka świeci, ale nie informuje o rzeczywistym poziomie ochrony całego układu.
Przeczytaj również: Co obejmuje punkt elektryczny? Zakres prac i ceny
Na jakie parametry patrzeć

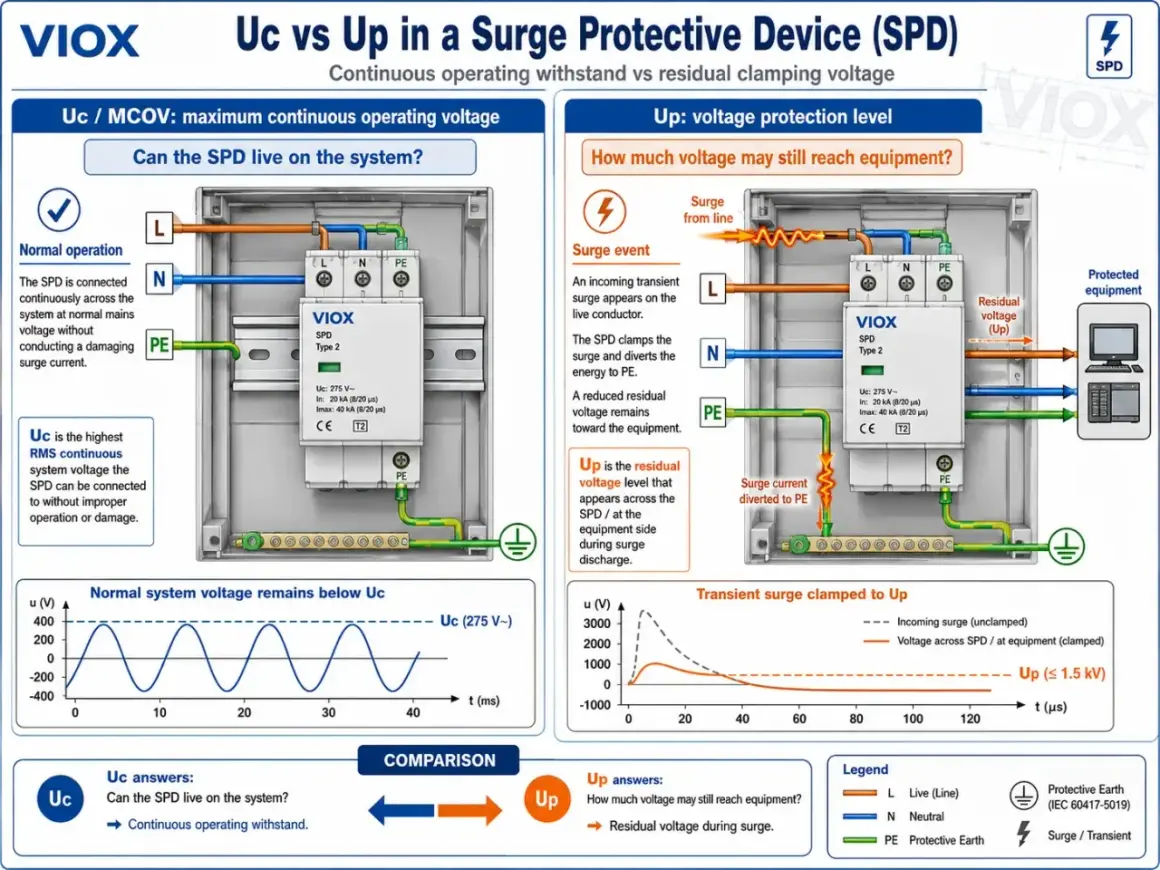

Przy wyborze nie wystarczy sprawdzić oznaczenia „przeciwprzepięciowa”. Elektryk powinien dobrać między innymi napięcie trwałej pracy Uc, prąd wyładowczy, poziom ochrony Up oraz układ sieci TN-C, TN-S, TN-C-S lub TT. Ważna jest również współpraca z zabezpieczeniem poprzedzającym i sygnalizacja zużycia wkładki.
Przewody łączące SPD z szyną ochronną powinny być możliwie krótkie. W praktyce dąży się do tego, aby ich łączna długość była nie większa niż około 0,5 m, ponieważ długie odcinki zwiększają napięcie resztkowe podczas udaru. Dobrze dobrany aparat połączony zbyt długimi przewodami może więc działać znacznie gorzej, niż sugeruje jego opis.
Jak zabezpieczyć domowy warsztat i elektronikę
W warsztacie nie chroniłbym wyłącznie komputera. Równie podatne są ładowarki akumulatorów, zasilacze do sterowników, urządzenia pomiarowe i nowoczesne elektronarzędzia. Szczególnie rozsądne jest rozdzielenie obwodów, aby duży silnik lub sprężarka nie pracowały na tym samym obwodzie co delikatna elektronika.
- W rozdzielnicy zastosuj właściwie dobrany SPD typu 1 lub T1+T2, jeśli wymagają tego warunki przyłącza i ochrona odgromowa.
- W podrozdzielnicy warsztatowej rozważ SPD typu 2, zwłaszcza przy długim przewodzie zasilającym.
- W pobliżu komputera, ładowarki lub sterownika użyj ochrony typu 3, najlepiej połączonej z uziemieniem ochronnym.
- Jeśli sprzęt korzysta z anteny, przewodu Ethernet albo instalacji fotowoltaicznej, zabezpiecz także tor sygnałowy lub DC.
- Nie łącz przypadkowo przewodów ochronnych i neutralnych w miejscach, w których nie przewiduje tego układ instalacji.
Moim zdaniem największą różnicę robi nie zakup najdroższej listwy, lecz koordynacja kilku stopni ochrony. Urządzenie końcowe powinno znajdować się w odpowiedniej odległości od poprzedniego SPD albo mieć dodatkowy stopień ochronny, ponieważ ograniczniki zamontowane w różnych punktach instalacji muszą współpracować.
Ochrona przeciwprzepięciowa nie zastępuje uziemienia, połączeń wyrównawczych ani instalacji odgromowej. Jeśli brakuje prawidłowego przewodu PE, a połączenia w rozdzielnicy są niepewne, montaż kolejnego modułu nie rozwiąże podstawowego problemu.
Co zrobić po podejrzanym zdarzeniu
Jeżeli pojawił się zapach spalenizny, trzaski, dym albo nadmierne nagrzewanie gniazda, najpierw trzeba odłączyć zasilanie głównym wyłącznikiem, ale tylko wtedy, gdy można to zrobić bez ryzyka. Nie należy otwierać urządzeń ani rozdzielnicy pod napięciem. Przy widocznym uszkodzeniu lepiej wezwać elektryka.
- Odłącz urządzenia, które przestały działać lub zachowują się nietypowo.
- Zapisz przybliżony czas zdarzenia i sprawdź, czy występowała burza, przerwa w zasilaniu albo migotanie oświetlenia.
- Obejrzyj wskaźnik stanu ogranicznika SPD, jeśli znajduje się w rozdzielnicy.
- Nie włączaj wielokrotnie uszkodzonego sprzętu tylko po to, aby sprawdzić, czy „może jednak ruszy”.
- Zleć pomiar instalacji, szczególnie gdy uszkodzeniu uległo kilka urządzeń naraz.
W przypadku szkody ubezpieczeniowej przydają się zdjęcia uszkodzeń, lista urządzeń, dowody zakupu i protokół elektryka. Jeżeli awaria mogła powstać po stronie sieci, warto zachować także informację o przerwie lub zgłoszeniu do operatora. Sam opis „spaliło się po burzy” bywa zbyt ogólny, aby rzetelnie ustalić przyczynę.
Jeśli uszkodzony jest tylko jeden zasilacz, problem może dotyczyć konkretnego urządzenia. Gdy nie działa kilka sprzętów z różnych obwodów, potraktowałbym to jako sygnał do sprawdzenia całej instalacji, przewodów wchodzących do budynku i połączeń wyrównawczych.
Ile kosztuje ochrona i jakie błędy zdarzają się najczęściej
Ceny zależą od liczby faz, typu sieci i klasy aparatu. Orientacyjnie sam ogranicznik typu 2 może kosztować około 100-400 zł, rozwiązanie T1+T2 zwykle mieści się w przedziale 200-700 zł, a robocizna za montaż pojedynczego aparatu często wynosi około 150-500 zł. To tylko poziom orientacyjny, bo wymiana przewodów, doposażenie rozdzielnicy lub wykonanie pomiarów może znacząco zwiększyć koszt.
Najdroższym błędem jest kupienie aparatu bez sprawdzenia układu sieci. Ogranicznik przeznaczony do TN-S nie zawsze można bezpośrednio zastosować w starej instalacji TN-C, a urządzenie do obwodów AC nie zabezpieczy strony DC instalacji fotowoltaicznej.
- Montaż bez pomiarów może ukryć problem z uziemieniem lub przewodem PEN.
- Za długie przewody do SPD zwiększają napięcie resztkowe podczas udaru.
- Jedna listwa przy komputerze nie chroni urządzeń podłączonych przez antenę lub sieć.
- Brak kontroli wskaźnika sprawia, że zużyty ogranicznik może wyglądać jak sprawny.
- Łączenie różnych producentów bez analizy może utrudnić prawidłową koordynację ochrony.
Nie oszczędzałbym na pomiarach i właściwym montażu, ale też nie kupowałbym urządzenia tylko dlatego, że ma najwyższą deklarowaną liczbę kiloamperów. Liczy się dopasowanie do konkretnej instalacji, sposób odprowadzenia udaru i ochrona wszystkich dróg, którymi napięcie może dotrzeć do sprzętu.
Najrozsądniejszy plan ochrony przed kolejnym udarem
Najpierw trzeba ustalić, czy problem dotyczy krótkiego impulsu, przepięcia dorywczego, uszkodzenia przewodu neutralnego czy zwykłego przeciążenia. Dopiero później dobiera się SPD, dodatkowy przekaźnik kontroli napięcia, ochronę torów sygnałowych albo naprawę połączeń w rozdzielnicy.
W typowym domu rozsądny schemat obejmuje sprawdzoną rozdzielnicę, prawidłowe uziemienie, ochronę stopniową i kontrolę stanu aparatów. W warsztacie dochodzi do tego rozdzielenie odbiorników dużej mocy od delikatnej elektroniki. Taki zestaw nie daje obietnicy absolutnej ochrony, ale realnie ogranicza ryzyko i ułatwia znalezienie przyczyny, gdy coś jednak pójdzie nie tak.
