Gdy trzeba odłączyć zasilanie maszyny, rozdzielnicy albo fragmentu instalacji, podobne nazwy szybko zaczynają się mieszać. Wyłącznik, rozłącznik i odłącznik nie pełnią jednak tej samej funkcji: różnią się tym, czy mogą przerywać prąd roboczy, reagować na zwarcie oraz zapewniać bezpieczną przerwę izolacyjną. Poniżej porządkuję te pojęcia i pokazuję, jak dobrać aparat do instalacji 230/400 V, warsztatu oraz urządzeń technicznych.
Najważniejsze różnice widać dopiero podczas pracy pod obciążeniem
- Wyłącznik może samoczynnie przerwać obwód podczas przeciążenia lub zwarcia.
- Rozłącznik służy do ręcznego załączania i wyłączania prądu roboczego.
- Odłącznik zapewnia przerwę izolacyjną, ale nie jest przeznaczony do wyłączania obciążenia.
- Rozłącznik izolacyjny łączy funkcję rozłączania prądu roboczego z możliwością bezpiecznego odizolowania obwodu.
- Przy doborze liczą się między innymi liczba biegunów, prąd znamionowy, kategoria użytkowania i zdolność zwarciowa.

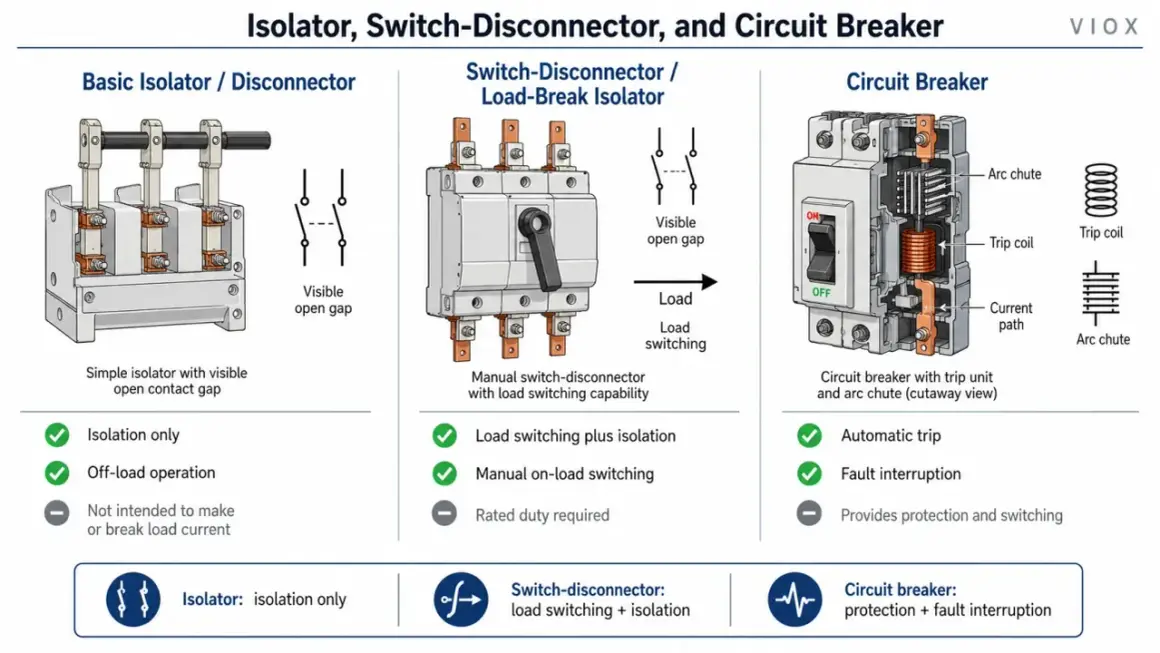

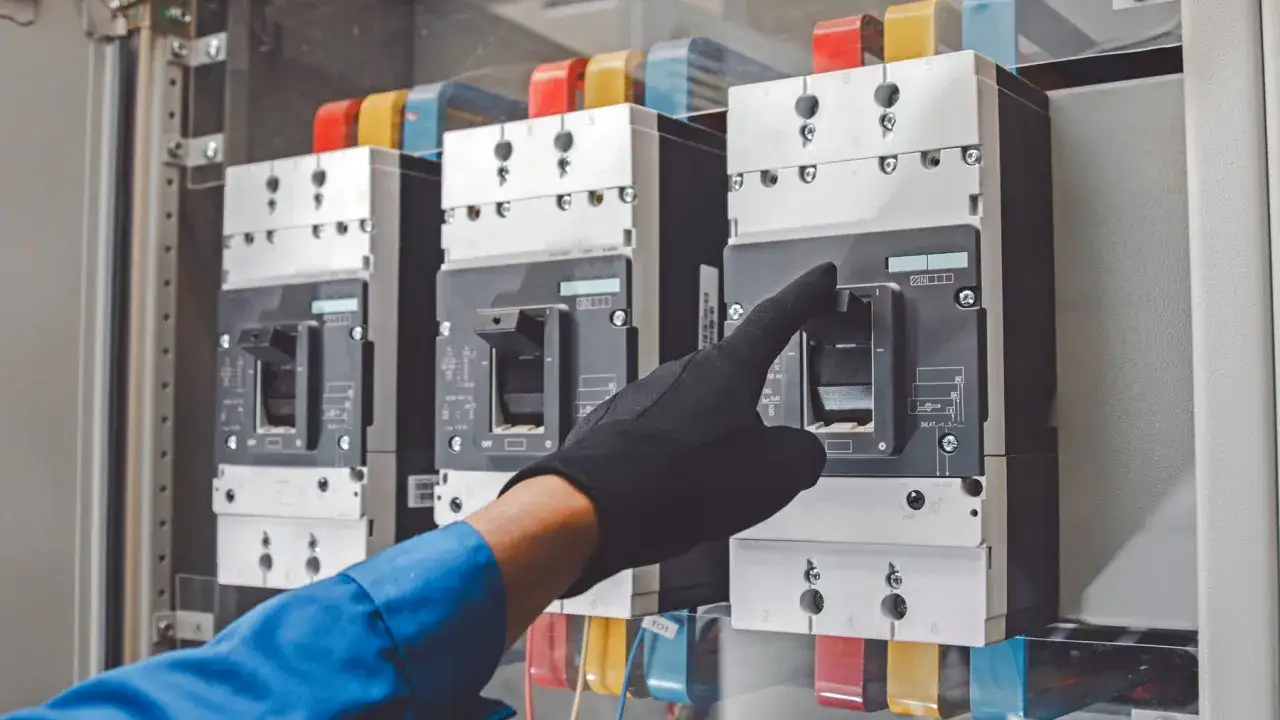

Wyłącznik, rozłącznik i odłącznik nie robią tego samego
Najprościej rozróżnić te aparaty, pytając, co dzieje się w chwili otwierania obwodu. Czy urządzenie ma przerwać zwykły prąd płynący do odbiornika, czy tylko odizolować wcześniej wyłączony fragment instalacji? To pozornie drobne rozróżnienie ma bezpośredni wpływ na bezpieczeństwo.
Wyłącznik jest aparatem zdolnym do załączania i wyłączania obwodu, a jego odmiana nadprądowa może również automatycznie przerwać prąd przeciążeniowy lub zwarciowy. Do tej grupy należą między innymi wyłączniki nadprądowe typu B, C i D oraz wyłączniki mocy stosowane w większych rozdzielnicach.
Rozłącznik działa ręcznie i jest przeznaczony do przerywania prądu roboczego, czyli takiego, który normalnie płynie przez instalację. Nie należy jednak zakładać, że każdy rozłącznik wyłączy zwarcie. Jeśli ma także ochronę zwarciową, zwykle wynika to z zastosowania bezpieczników albo konkretnej konstrukcji aparatu.
Odłącznik ma przede wszystkim stworzyć przerwę izolacyjną. Otwiera się go po wcześniejszym wyłączeniu obciążenia, ponieważ sam z reguły nie jest przeznaczony do gaszenia łuku powstającego przy dużym prądzie. W instalacjach średniego i wysokiego napięcia przerwa ta bywa widoczna, co ułatwia potwierdzenie stanu bezpiecznego do prac.
| Aparat | Wyłączanie prądu roboczego | Reakcja na zwarcie | Główne zastosowanie |
|---|---|---|---|
| Wyłącznik | Tak | Tak, jeśli ma odpowiednią funkcję zabezpieczeniową | Ochrona przewodów i odbiorników |
| Rozłącznik | Tak, w zakresie określonym przez producenta | Zwykle nie | Ręczne odłączanie zasilania pod obciążeniem |
| Odłącznik | Nie lub tylko przy prądzie pomijalnym | Nie | Izolowanie wyłączonego fragmentu instalacji |
| Rozłącznik izolacyjny | Tak | Nie, chyba że współpracuje z bezpiecznikami | Wyłącznik główny i bezpieczne odizolowanie obwodu |
W praktyce najczęściej myli się odłącznik z rozłącznikiem izolacyjnym. Ten drugi może wyłączać normalnie obciążony obwód, a po otwarciu zapewnia również warunki izolacyjne wymagane do prac. Dlatego w typowej rozdzielnicy budynku częściej spotka się rozłącznik izolacyjny jako aparat główny niż klasyczny odłącznik.
Gdzie stosuje się poszczególne aparaty
Wyłącznik do ochrony obwodu
Wyłącznik nadprądowymontuje się po to, aby przewody i urządzenia nie pracowały z prądem większym, niż przewidział projekt. Przykładowo wyłącznik B16 nie jest uniwersalnym zabezpieczeniem każdego gniazda. Jego dobór zależy od przekroju przewodu, sposobu ułożenia, długości obwodu oraz spodziewanego prądu zwarciowego.
Litera przed wartością prądu opisuje charakterystykę zadziałania członu zwarciowego. Charakterystyka B jest typowa dla obwodów o małym prądzie rozruchowym, C lepiej znosi krótkie rozruchy silników, a D stosuje się w szczególnych przypadkach, gdy urządzenie pobiera bardzo duży prąd przy starcie. Sam wybór wyłącznika C16 zamiast B16 nie zwiększa automatycznie bezpieczeństwa.
Rozłącznik w rozdzielnicach i maszynach
Rozłącznik przydaje się tam, gdzie operator musi szybko odciąć zasilanie urządzenia. W warsztacie może to być główny aparat szafy sterowniczej, odłącznik silnika, rozłącznik przy maszynie albo aparat serwisowy przy centrali wentylacyjnej.
W przypadku silników i innych odbiorników indukcyjnych liczy się nie tylko prąd znamionowy, lecz także kategoria użytkowania. Aparat przeznaczony do obciążeń rezystancyjnych nie musi dobrze sprawdzać się przy częstym łączeniu silnika. Tu szczególnie ważne są dane producenta i oznaczenia takie jak AC-23A, odnoszące się do trudniejszych obciążeń, w tym silników.
Przeczytaj również: Połączenie równoległe - napięcie, prąd i praktyczne pomiary
Odłącznik w układach wymagających izolacji
Odłączniki spotyka się przede wszystkim w rozdzielnicach średniego napięcia, stacjach transformatorowych i większych układach elektroenergetycznych. Ich zadaniem nie jest codzienne sterowanie odbiornikiem, lecz fizyczne odizolowanie części instalacji po wyłączeniu prądu.
W małej instalacji warsztatowej słowo „odłącznik” bywa używane potocznie wobec każdego aparatu głównego. Technicznie lepiej sprawdzić tabliczkę znamionową i dokumentację, ponieważ nazwa na obudowie może wskazywać funkcję izolacyjną, a nie zdolność do wyłączania obciążenia.
Rozłącznik izolacyjny jako praktyczny wybór do instalacji 230/400 V
Jeżeli potrzebuję aparatu głównego do rozdzielnicy, zwykle zaczynam od rozłącznika izolacyjnego. Pozwala on ręcznie odłączyć zasilanie całej instalacji lub wybranego obwodu, a po otwarciu daje warunki do bezpiecznego prowadzenia prac, o ile instalacja została właściwie sprawdzona i zabezpieczona przed ponownym załączeniem.
W domu jednorodzinnym często spotyka się aparaty dwu-, cztero- lub trójbiegunowe, zależnie od układu sieci i miejsca montażu. W instalacji trójfazowej popularny jest aparat 4P, który rozłącza trzy fazy oraz przewód neutralny, ale ostateczny wybór powinien wynikać ze schematu i zasad ochrony przeciwporażeniowej.
Nie każdy przewód neutralny można rozłączać w dowolny sposób. W niektórych układach i obwodach przewód ochronny PE nie może być przerywany aparatem. To jedna z tych rzeczy, których nie da się bezpiecznie rozstrzygnąć samym zdjęciem rozdzielnicy.
Prąd znamionowy rozłącznika powinien być co najmniej dostosowany do prądu przewidzianego dla obwodu, ale większa wartość nie zawsze oznacza lepszy wybór. Rozłącznik 63 A w instalacji zaprojektowanej na 25 A nie zastępuje zabezpieczenia nadprądowego. Rozłącznik nie chroni przewodów przed przeciążeniem, dlatego zwykle współpracuje z wyłącznikami lub bezpiecznikami.
Jak dobrać aparat do konkretnego obwodu
Dobór zaczynam od funkcji, a dopiero później patrzę na amperaż. W praktyce przydaje się taka kolejność:
- Określ, czy aparat ma chronić obwód, wyłączać prąd roboczy, czy tylko zapewniać izolację.
- Sprawdź napięcie i rodzaj prądu, czyli AC albo DC.
- Ustal liczbę biegunów oraz to, które przewody mają być rozłączane.
- Dobierz prąd znamionowy do obciążenia i przewodów.
- Zweryfikuj kategorię użytkowania, szczególnie przy silnikach, transformatorach i falownikach.
- Sprawdź zdolność zwarciową oraz wymagania producenta rozdzielnicy lub maszyny.
Dla prostego obwodu gniazdowego wystarczy zwykle osobne zabezpieczenie nadprądowe i aparat główny dobrany do całej rozdzielnicy. Dla piły stołowej, sprężarki czy elektronarzędzia z dużym silnikiem trzeba już uwzględnić prąd rozruchowy i częstotliwość łączeń. Aparat może mieć właściwy prąd znamionowy, a mimo to szybko zużywać się przy niewłaściwej kategorii pracy.
Przy obwodach prądu stałego, na przykład z akumulatora, zasilacza lub instalacji fotowoltaicznej, trzeba używać aparatu przeznaczonego do DC. Łuk elektryczny w prądzie stałym jest trudniejszy do ugaszenia niż w AC, dlatego rozłącznik opisany wyłącznie dla napięcia przemiennego nie powinien być automatycznie stosowany w obwodzie stałoprądowym.
Ważne są także warunki montażu. Temperatura w szafie, stopień ochrony IP, sposób chłodzenia, możliwość zablokowania rękojeści kłódką oraz dostępność styków pomocniczych mogą mieć większe znaczenie niż sama marka aparatu.
Najczęstsze błędy przy odłączaniu zasilania
Pierwszy błąd to traktowanie rozłącznika jak wyłącznika zwarciowego. Jeśli w obwodzie wystąpi zwarcie, zwykły rozłącznik może nie mieć zdolności do bezpiecznego przerwania takiego prądu. Od ochrony zwarciowej są wyłączniki, bezpieczniki albo zestawy aparatury zaprojektowane do wspólnej pracy.
Drugi błąd polega na otwieraniu odłącznika pod obciążeniem. Przy większym prądzie może powstać łuk, który uszkodzi styki, stopi elementy aparatu albo stworzy zagrożenie dla osoby obsługującej. Najpierw wyłącza się obciążenie właściwym aparatem, a dopiero później wykonuje izolowanie.
Trzeci problem to przekonanie, że położenie dźwigni wystarcza do potwierdzenia braku napięcia. W praktyce trzeba sprawdzić brak napięcia odpowiednim przyrządem, uwzględnić możliwość zasilania zwrotnego i zabezpieczyć aparat przed przypadkowym załączeniem. Dotyczy to szczególnie maszyn z falownikiem, agregatem, UPS-em lub instalacją fotowoltaiczną.
Przy pracy przy instalacji 230/400 V nie opieram bezpieczeństwa na samym opisie „wyłącznik główny”. Liczy się konkretny schemat, sposób prowadzenia przewodów i pomiar wykonany przez osobę z odpowiednimi kwalifikacjami. Odłączenie zasilania nie jest równoznaczne z potwierdzeniem stanu beznapięciowego.
Normy i oznaczenia, które naprawdę pomagają
W aparaturze niskonapięciowej często spotyka się odniesienia do serii PN-EN IEC 60947. Część 60947-2 dotyczy między innymi wyłączników, a 60947-3 rozłączników, odłączników i rozłączników izolacyjnych. W instalacjach powyżej 1000 V AC znaczenie ma między innymi PN-EN IEC 62271-102 dotycząca odłączników i uziemników.
Nie trzeba znać całej treści norm, aby korzystać z nich rozsądnie. Wystarczy sprawdzić, czy karta katalogowa podaje odpowiednią normę, napięcie, prąd, kategorię użytkowania oraz warunki zwarciowe. Jeśli sprzedawca pokazuje wyłącznie wartość „100 A”, bez informacji o rodzaju obciążenia i napięciu, to za mało do świadomego doboru.
Na obudowie warto szukać także oznaczeń dotyczących izolacji, pozycji styków i możliwości blokady. W maszynach przydatny jest aparat z rękojeścią możliwą do zablokowania w pozycji OFF. Taki detal znacznie ogranicza ryzyko, że ktoś przypadkiem uruchomi urządzenie podczas czyszczenia lub naprawy.
W dokumentacji technicznej spotkasz również określenia „switch-disconnector” albo „isolator”. Nie zawsze da się je przełożyć jednym polskim słowem bez utraty sensu, dlatego najbezpieczniej czytać opis funkcji, a nie tylko nazwę handlową.
Dobry aparat zaczyna się od właściwego pytania
Jeżeli potrzebujesz ochrony przed przeciążeniem i zwarciem, wybierz wyłącznik o właściwych parametrach. Gdy chcesz ręcznie odcinać zasilanie maszyny pod normalnym obciążeniem, potrzebujesz rozłącznika. Jeśli celem jest potwierdzona izolacja wyłączonego fragmentu, sprawdzi się odłącznik albo rozłącznik izolacyjny, zależnie od układu.
Najwięcej błędów wynika z kupowania aparatu wyłącznie po amperażu lub podobieństwie obudowy. Przed zakupem sprawdź funkcję, napięcie, liczbę biegunów, kategorię użytkowania i sposób ochrony zwarciowej. Przy modernizacji rozdzielnicy lub obwodu maszyny końcową decyzję powinien potwierdzić elektryk, który zna schemat i warunki pracy instalacji.
