Gdy uszczelka twardnieje, przewód pęka po kilku miesiącach albo gumowy element nie wraca do pierwotnego kształtu, problem często wynika z niewłaściwego elastomeru. Wyjaśniam, czym jest ten materiał, jakie ma odmiany, gdzie się go stosuje oraz jak dobrać i obrabiać go w warunkach warsztatowych.
Elastomer łączy dużą elastyczność z odpornością potrzebną w praktycznych zastosowaniach
- Elastomer to polimer, który po rozciągnięciu lub ściśnięciu w dużym stopniu wraca do pierwotnego kształtu.
- Do tej grupy należą między innymi guma naturalna, NBR, EPDM, silikon, poliuretan i FKM.
- O wyborze materiału decydują przede wszystkim temperatura, kontakt z olejem, obciążenie, twardość i wilgoć.
- Elastomer nie jest niezniszczalny. Może pęcznieć, starzeć się, trwale odkształcać i tracić sprężystość.
- W warsztacie najczęściej obrabia się go przez cięcie, wykrawanie, formowanie, wulkanizację lub obróbkę termoplastyczną.
Elastomer, czyli co to właściwie jest i jak działa

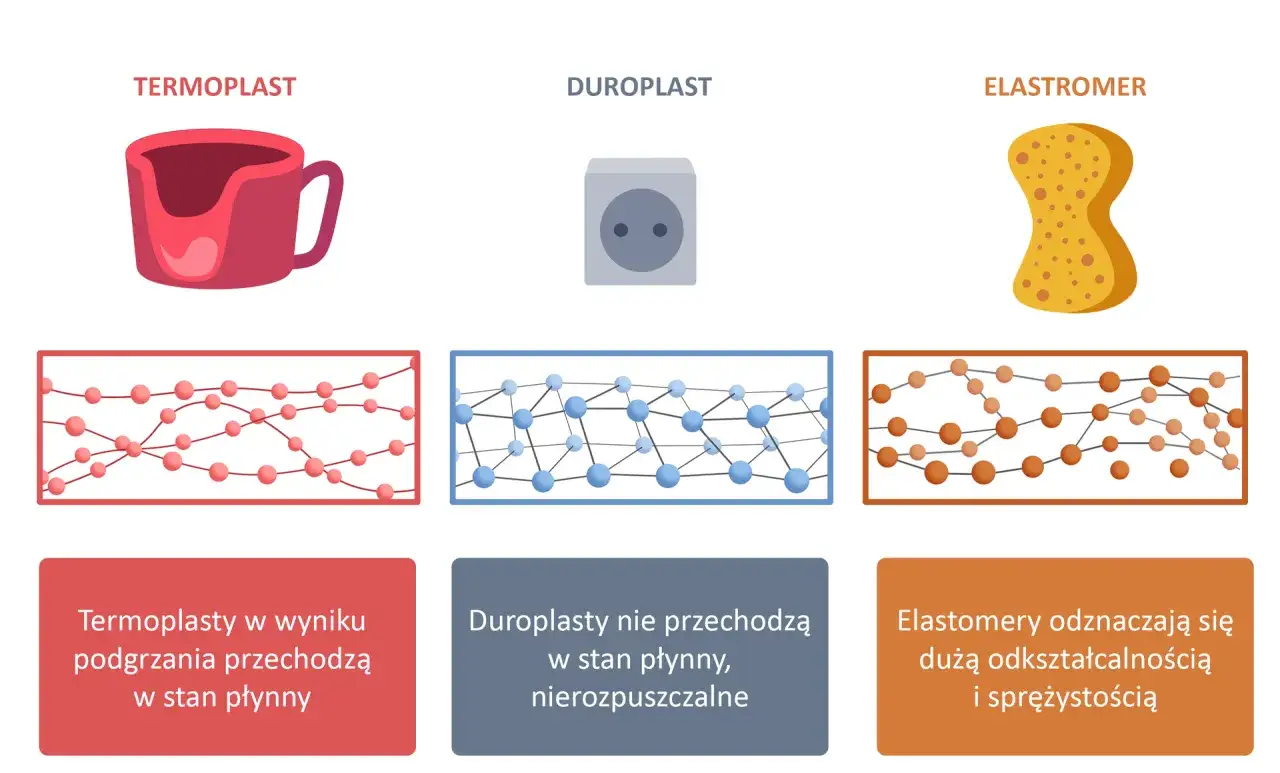

Elastomer to materiał polimerowy o właściwościach podobnych do gumy. Jego łańcuchy cząsteczkowe są długie i elastyczne, a między nimi występują połączenia, które pozwalają na znaczne odkształcenie bez natychmiastowego rozerwania. Po usunięciu obciążenia element zwykle wraca do kształtu zbliżonego do wyjściowego.
Najprościej wyobrazić go sobie jako sprężystą sieć. Można ją rozciągnąć, ścisnąć albo lekko skręcić, ale po chwili materiał próbuje odzyskać poprzednie wymiary. Nie oznacza to jednak pełnej odwracalności. Zbyt duża siła, wysoka temperatura lub długotrwałe ściskanie mogą spowodować trwałe odkształcenie.
Elastomery mają zwykle niski moduł Younga, czyli stosunkowo łatwo się odkształcają, oraz dużą zdolność do wydłużenia. Ich zachowanie jest lepkosprężyste, a więc zależy nie tylko od siły, lecz także od czasu. Dlatego uszczelka może zachowywać się inaczej przy szybkim ściskaniu, a inaczej po wielu godzinach pracy pod stałym naciskiem.
W języku potocznym elastomer często jest utożsamiany z gumą, ale technicznie pojęcie jest szersze. Guma to jedna z najważniejszych grup materiałów elastomerowych, natomiast do elastomerów zalicza się również między innymi silikon, poliuretan i elastomery termoplastyczne.
| Właściwość | Znaczenie w praktyce |
|---|---|
| Elastyczność | Materiał może dopasować się do powierzchni i tłumić drgania. |
| Odkształcenie trwałe | Po długim ściskaniu element może nie wrócić do pierwotnego wymiaru. |
| Lepkosprężystość | Reakcja zależy od czasu, temperatury i szybkości obciążenia. |
| Odporność chemiczna | Różni się mocno między gatunkami, dlatego jedna guma nie zastępuje drugiej. |
Najważniejsze rodzaje elastomerów i ich zastosowania
Nie ma jednego elastomeru dobrego do wszystkiego. Materiał odporny na olej może źle znosić ozon, a świetny izolator elektryczny może mieć słabą odporność na ścieranie. W praktyce liczy się nie sama nazwa, lecz dopasowanie konkretnej odmiany do warunków pracy.
Guma naturalna
Guma naturalna wyróżnia się bardzo dobrą sprężystością, odpornością na zmęczenie i tłumieniem drgań. Stosuje się ją między innymi w elementach amortyzujących, podkładkach, rolkach i wybranych uszczelnieniach. Jej słabszą stroną jest mniejsza odporność na oleje, paliwa, ozon i promieniowanie UV.
NBR, czyli guma olejoodporna
NBR dobrze radzi sobie z olejami mineralnymi, smarami i paliwami, dlatego często trafia do uszczelek, przewodów hydraulicznych oraz elementów maszyn. Nie jest jednak uniwersalnym materiałem do wysokich temperatur ani do długiej pracy na zewnątrz. Przy silnym nasłonecznieniu i kontakcie z ozonem może szybciej pękać.
EPDM do wody i warunków atmosferycznych
EPDM dobrze znosi wodę, parę wodną, ozon, promieniowanie UV i zmienne warunki pogodowe. Z tego powodu spotyka się go w uszczelkach okiennych, instalacjach wodnych, motoryzacji oraz elementach pracujących na zewnątrz. Trzeba uważać na kontakt z olejami mineralnymi, ponieważ w takim środowisku ten materiał nie zawsze sprawdzi się dobrze.
Silikon, poliuretan i FKM
Silikon zachowuje elastyczność w szerokim zakresie temperatur, często mniej więcej od -50 do 200°C, choć dokładne wartości zależą od mieszanki i konstrukcji elementu. Dobrze sprawdza się w uszczelkach, elektronice, urządzeniach medycznych i instalacjach, ale zwykle nie jest najlepszym wyborem do intensywnego ścierania.
Poliuretan łączy elastyczność z wysoką odpornością na ścieranie i rozrywanie. Używa się go w rolkach, odbojnikach, kołach, uszczelnieniach dynamicznych i elementach narażonych na uderzenia. FKM, znany także pod nazwą Viton, dobrze znosi wysoką temperaturę, paliwa i wiele agresywnych substancji, ale jest droższy od popularnych mieszanek.
Elastomery termoplastyczne
TPE to materiały, które zachowują elastyczność, ale można je ponownie przetwarzać po podgrzaniu. Łączą część właściwości gumy i tworzyw termoplastycznych. Są popularne w uchwytach narzędzi, osłonach, miękkich elementach obudów, przewodach i produktach wytwarzanych metodą wtrysku.
| Rodzaj | Największa zaleta | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| Guma naturalna | Sprężystość i tłumienie drgań | Amortyzatory, podkładki, rolki | Oleje, ozon, UV |
| NBR | Odporność na oleje i paliwa | Uszczelki, przewody, hydraulika | Długotrwała ekspozycja na UV |
| EPDM | Odporność na wodę i warunki atmosferyczne | Uszczelki zewnętrzne, instalacje wodne | Oleje mineralne |
| Silikon | Zakres temperatur i izolacja | Uszczelki, elektronika, przewody | Intensywne ścieranie |
| Poliuretan | Odporność na ścieranie i rozdarcie | Rolki, odbojniki, uszczelnienia dynamiczne | Dobór do temperatury i chemikaliów |
Jak dobrać elastomer do konkretnej pracy
Najczęstszy błąd polega na kupowaniu elementu wyłącznie po wymiarze. Wymiar jest ważny, ale równie istotne jest to, z czym materiał będzie miał kontakt i jak długo będzie pracował pod obciążeniem.
Przy wyborze sprawdzam przede wszystkim kilka parametrów:
- Temperaturę pracy, zarówno minimalną, jak i maksymalną. Liczy się temperatura rzeczywista materiału, a nie tylko temperatura otoczenia.
- Kontakt z substancjami, takimi jak olej, paliwo, woda, detergenty, rozpuszczalniki i smary.
- Rodzaj obciążenia. Innego materiału wymaga statyczna uszczelka, a innego szybko poruszający się pierścień lub rolka.
- Twardość podawaną zwykle w skali Shore’a. Popularne elastomery mają często od około 20 do 90 Shore A.
- Odporność na ścieranie, rozdarcie, ozon i promieniowanie UV.
- Odkształcenie trwałe po ściskaniu, czyli stopień, w jakim materiał pozostaje spłaszczony po długiej pracy.
Twardość Shore A jest użytecznym punktem wyjścia, ale nie powinna decydować sama. Miękki materiał lepiej dopasuje się do nierównej powierzchni, natomiast twardszy może lepiej znosić nacisk i zużycie. Przy uszczelnieniach ważne jest także wykończenie powierzchni oraz prawidłowy docisk.
Jeżeli nie znam gatunku starego elementu, nie próbuję zgadywać na podstawie koloru. Czarna uszczelka może być wykonana z NBR, EPDM, neoprenu albo innej mieszanki. Karta materiałowa producenta daje znacznie pewniejszą odpowiedź niż wygląd czy sam dotyk.
Obróbka elastomerów wymaga innych metod niż praca z metalem
Elastomer można ciąć, wykrawać, wiercić, szlifować, formować lub obrabiać termicznie, ale jego sprężystość utrudnia uzyskanie dokładnego wymiaru. Materiał ugina się pod naciskiem narzędzia, odkształca podczas pomiaru i może częściowo wracać do kształtu po zakończeniu obróbki.
Cięcie i wykonywanie uszczelek
Do cienkich arkuszy najlepiej używać bardzo ostrego noża, wykrojnika albo specjalnego noża krążkowego. Tępe ostrze zamiast przeciąć materiał zaczyna go rozciągać, przez co krawędź wychodzi falista i może mieć inny wymiar niż zakładano.
Przy wycinaniu uszczelki warto podeprzeć materiał płaską płytą i zaznaczać kształt od strony, która nie będzie pracować w uszczelnieniu. Otwory najlepiej wykonywać wykrojnikiem. Wiertło często chwyta miękki elastomer, rozrywa go i tworzy otwór większy niż planowany.
Obróbka termoplastyczna
Elastomery termoplastyczne można przetwarzać przez wtrysk, wytłaczanie i formowanie na ciepło. Temperatura procesu musi odpowiadać konkretnej mieszance, ponieważ przegrzanie może zmienić twardość, kolor i sprężystość elementu. TPE nie należy traktować jak zwykłej gumy wulkanizowanej.
Przeczytaj również: Czym zmyć farbę w sprayu? Bezpieczne metody na różne podłoża
Wulkanizacja i formowanie
W przypadku wielu klasycznych gum trwałe właściwości uzyskuje się przez wulkanizację, czyli sieciowanie łańcuchów polimerowych pod wpływem temperatury i odpowiednich dodatków. Po tym procesie materiał nie topi się ponownie tak jak termoplast, dlatego jego odpady trudniej przetworzyć.
W warsztacie amatorskim najczęściej nie przeprowadza się pełnej wulkanizacji. Zwykle obrabia się gotowe arkusze, profile, przewody lub uszczelki. Największą różnicę robi wtedy ostre narzędzie, stabilne podparcie i pozostawienie elementu na chwilę przed ostatecznym pomiarem.
Dlaczego elastomer traci sprężystość i jak rozpoznać zużycie
Nawet dobrze dobrany materiał może się zużyć. Guma starzeje się pod wpływem temperatury, tlenu, ozonu, promieniowania UV, olejów i powtarzalnych odkształceń. Proces nie zawsze jest widoczny od razu. Czasem element nadal wygląda dobrze, ale przestaje prawidłowo uszczelniać.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Pęknięcia na powierzchni | Starzenie, ozon, UV lub przegrzanie | Warunki otoczenia i zakres temperatur |
| Spuchnięcie elementu | Kontakt z niekompatybilnym olejem lub rozpuszczalnikiem | Rodzaj cieczy i odporność materiału |
| Trwałe spłaszczenie | Zbyt duży docisk lub długotrwałe ściskanie | Odkształcenie po ściskaniu i temperaturę pracy |
| Wykruszenia i przetarcia | Ścieranie, zbyt twarda powierzchnia lub złe smarowanie | Ruch elementu i nacisk jednostkowy |
| Utrata elastyczności | Starzenie termiczne albo niewłaściwe przechowywanie | Wiek materiału, temperaturę i dostęp powietrza |
Nie polecam montowania starej uszczelki tylko dlatego, że nie jest jeszcze całkowicie rozerwana. Jeśli materiał jest twardy, szklisty, spuchnięty albo pozostaje odkształcony po ściśnięciu, jego dalsza praca będzie niepewna. W wielu przypadkach koszt nowego elementu jest mniejszy niż czas poświęcony na ponowny demontaż urządzenia.
Dobry wybór zaczyna się od warunków pracy, nie od samej nazwy
Elastomer to nie jeden konkretny produkt, lecz szeroka grupa materiałów o sprężystych właściwościach. Gdy potrzebuję uszczelnienia, najpierw określam temperaturę, medium, ruch i obciążenie, a dopiero później wybieram NBR, EPDM, silikon, poliuretan, FKM lub inną odmianę.
Najbezpieczniejsza zasada jest prosta: nie zastępuj przypadkowo jednego elastomeru drugim. Dobrze dobrany materiał powinien zachować kształt, sprężystość i odporność przez cały przewidywany czas pracy. To właśnie te trzy cechy, a nie sama miękkość gumy, decydują o tym, czy element rzeczywiście spełni swoje zadanie.
