Gdy w instalacji nie ma przewodu PEN doprowadzonego od operatora, a bezpieczeństwo odbiorników zależy od lokalnego uziomu, trzeba dobrze rozumieć, jak działa układ sieci TT. Opisuję jego budowę, działanie podczas zwarcia, rolę wyłącznika różnicowoprądowego, wymagania dotyczące uziemienia oraz pomiary, które potwierdzają skuteczność ochrony.
Najważniejsze zasady bezpiecznej instalacji TT
- Osobny uziom instalacji odbiorczej łączy przewód PE z ziemią.
- RCD jest zwykle podstawowym aparatem ochrony przy uszkodzeniu.
- Warunek ochrony opisuje zależność RA × IΔn ≤ 50 V.
- Przewodów N i PE nie wolno ponownie łączyć za wyłącznikiem różnicowoprądowym.
- Skuteczność ochrony potwierdzają pomiary elektryczne, a nie sam wygląd rozdzielnicy.

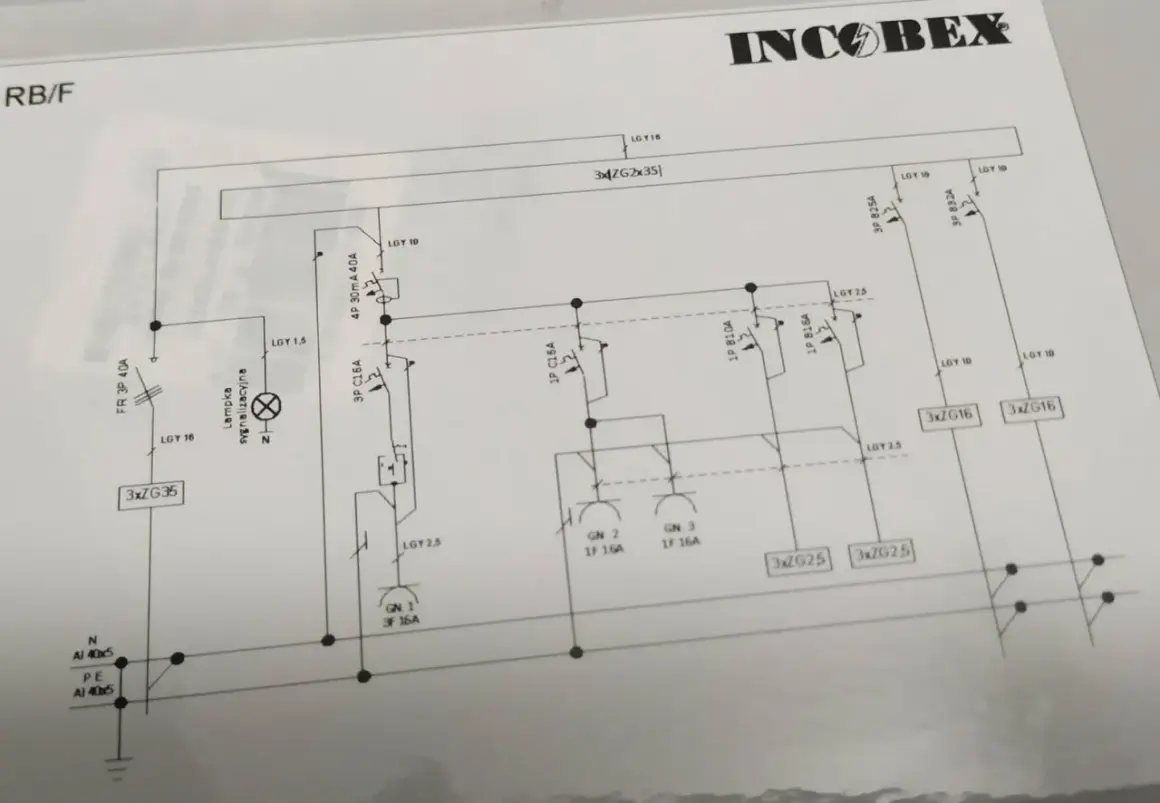

Na czym polega układ TT i co dzieje się podczas uszkodzenia
W tym rozwiązaniu punkt neutralny transformatora jest uziemiony po stronie sieci, natomiast metalowe obudowy urządzeń w budynku są połączone z niezależnym uziomem odbiorcy. Przewód ochronny PE nie wraca więc do transformatora razem z przewodem zasilającym, tylko prowadzi do lokalnego uziemienia instalacji.
W typowym obwodzie znajdują się przewody fazowe L1, L2, L3, przewód neutralny N oraz przewód ochronny PE. Gdy uszkodzona izolacja połączy przewód fazowy z metalową obudową, prąd zwarciowy płynie przez PE, uziom budynku, ziemię i uziom transformatora. To właśnie ta droga odróżnia TT od układów TN.
Problem polega na tym, że ziemia i uziomy mają znacznie większą impedancję niż metalowy przewód ochronny. Prąd uszkodzeniowy może być więc zbyt mały, aby szybko zadziałał zwykły wyłącznik nadprądowy. Z mojego punktu widzenia to najważniejsza rzecz do zapamiętania: w TT sama „eska” często nie zapewnia samoczynnego wyłączenia zasilania.
Dlaczego RCD ma tutaj tak duże znaczenie
Wyłącznik różnicowoprądowy porównuje prąd wypływający przewodami czynnymi z prądem wracającym do źródła. Jeżeli część prądu popłynie przez obudowę, PE i ziemię, pojawi się różnica, która powoduje zadziałanie aparatu. Dzięki temu RCD reaguje także wtedy, gdy prąd zwarcia jest za mały dla zabezpieczenia nadprądowego.
Podstawowy warunek ochrony w TT zapisuje się jako RA × IΔn ≤ 50 V. Symbol RA oznacza rezystancję uziemienia instalacji wraz z odpowiednimi przewodami, a IΔn jest znamionowym prądem różnicowym wyłącznika. Dla RCD 30 mA wynik teoretyczny może wskazywać wartość RA do około 1667 Ω, ale nie należy traktować jej jako praktycznego celu. Im lepszy uziom, tym większy margines bezpieczeństwa i mniejsza wysokość napięcia na uszkodzonej obudowie.
W obwodach gniazd i urządzeń używanych przez ludzi najczęściej stosuje się RCD o czułości 30 mA. Aparaty 100 lub 300 mA mogą pełnić funkcję ochrony pożarowej albo zabezpieczenia nadrzędnego, lecz nie zastępują ochrony dodatkowej 30 mA tam, gdzie jest ona wymagana.
Nie każdy RCD pasuje do każdego odbiornika. Dla prostych obciążeń wystarcza często typ A, natomiast urządzenia z falownikami, zasilaczami impulsowymi lub napędami mogą wymagać aparatu typu F albo B, zależnie od prądów upływu i zaleceń producenta. Samo zamontowanie najtańszego RCD bez analizy odbiorników to oszczędność, która potrafi szybko się zemścić.
Uziom, PE i połączenia, których nie wolno mieszać
W TT przewód PE powinien być połączony z lokalnym uziemieniem przez główną szynę uziemiającą. Do tej szyny dołącza się również przewody połączeń wyrównawczych, czyli połączenia ograniczające różnice potencjałów między obudowami urządzeń, metalowymi rurami i innymi dostępnymi częściami przewodzącymi.
Przewodu PE nie wolno łączyć z N za RCD. Takie połączenie powoduje przepływ części prądu neutralnego przewodem ochronnym, co może wywoływać przypadkowe zadziałania różnicówki albo, co gorsza, pozostawić obudowy pod niebezpiecznym napięciem po przerwaniu przewodu neutralnego.
W rozdzielnicy trzeba więc zachować wyraźny podział szyn N i PE. Każdy przewód neutralny obwodu chronionego przez konkretny RCD musi przechodzić przez właściwy aparat, a przewody neutralne różnych grup różnicowoprądowych nie mogą być ze sobą łączone.
Nie istnieje jedna uniwersalna wartość rezystancji uziomu, która automatycznie oznacza bezpieczną instalację. Wynik trzeba odnieść do zastosowanego RCD, warunku napięcia dotykowego, rodzaju obiektu i wymagań projektu. Zdecydowanie odradzam też ocenianie uziemienia na podstawie pomiaru wykonanym przypadkowym miernikiem lub metodą „żarówkową”.
TT a TN-C-S i TN-S w codziennej praktyce
Najwięcej pomyłek bierze się z traktowania TT jak odmiany TN. Oba układy wykorzystują przewód ochronny i uziemienie, ale droga prądu uszkodzeniowego oraz sposób spełnienia ochrony są inne.
| Cecha | TT | TN-C-S | TN-S |
|---|---|---|---|
| Uziemienie obudów | Lokalny uziom instalacji | Przewód PE po rozdziale PEN | Oddzielny przewód PE od źródła |
| Droga prądu zwarciowego | Przez dwa uziomy i ziemię | Głównie metalowym przewodem PE/PEN | Metalowym przewodem PE |
| Rola RCD | Zwykle podstawowa ochrona przy uszkodzeniu | Bardzo ważna ochrona dodatkowa | Bardzo ważna ochrona dodatkowa |
| Typowe zastosowanie | Obiekty z niezależnym uziemieniem, często zasilane linią napowietrzną | Nowe i modernizowane budynki | Instalacje z osobnym PE od źródła |
W praktyce o rodzaju sieci decydują warunki przyłączenia i dokumentacja operatora, a nie kolor przewodu ani przypuszczenie wykonawcy. Jeżeli instalacja jest zasilana w TT, nie wolno samodzielnie „przerabiać” jej na TN-C-S przez połączenie lokalnej szyny PE z przewodem N.
Jak sprawdzić skuteczność ochrony przed uruchomieniem
Odbiór instalacji TT powinien obejmować więcej niż sprawdzenie, czy gniazda mają napięcie. Ja traktuję go jako ciąg kilku pomiarów, ponieważ pojedynczy dobry wynik nie potwierdza poprawności całego systemu.
- Oględziny przewodów, zacisków, rozdzielnicy, szyn PE i N oraz połączeń wyrównawczych.
- Sprawdzenie ciągłości PE od rozdzielnicy do wszystkich chronionych części przewodzących.
- Pomiar rezystancji uziemienia odpowiednią metodą, z uwzględnieniem warunków terenowych.
- Test RCD, obejmujący prąd zadziałania i czas wyłączenia.
- Pomiar impedancji pętli zwarcia lub sprawdzenie warunku ochrony właściwą metodą dla TT.
- Pomiar rezystancji izolacji oraz kontrola biegunowości i kolejności przewodów.
Wyniki powinny trafić do protokołu, a osoba wykonująca pomiary musi mieć odpowiednie kwalifikacje. Szczególnie zdradliwy jest przypadek, w którym RCD działa podczas przycisku TEST, ale nie zapewnia prawidłowej ochrony w rzeczywistym obwodzie. Przycisk sprawdza mechanizm aparatu, nie cały uziom i nie wszystkie połączenia instalacji.
Błędy, które dają fałszywe poczucie bezpieczeństwa
Pierwszym błędem jest montaż RCD bez rozdzielenia przewodów neutralnych. Drugim pozostawienie połączenia N-PE w starej części instalacji, na przykład w puszce, gniazdku albo dodatkowej podrozdzielnicy. Taki mostek często ujawnia się dopiero po uruchomieniu kilku odbiorników naraz.
Niebezpieczne jest również podłączanie kilku budynków do przypadkowych uziomów bez analizy połączeń wyrównawczych. Metalowa instalacja wodna, przewód zasilający i różne uziomy mogą wtedy przyjąć odmienne potencjały. W obiekcie z warsztatem, sprężarką lub elektronarzędziami skutki błędu są szczególnie dotkliwe, bo urządzenia mają dużo metalowych części dostępnych dla użytkownika.
Często spotykam też przekonanie, że „im więcej szpilek, tym lepiej”. Dodatkowe elektrody mogą pomóc, ale tylko wtedy, gdy są prawidłowo rozmieszczone, połączone i zweryfikowane pomiarem. Liczba prętów nie zastąpi poprawnego projektu, ochrony przeciwporażeniowej i sprawnego RCD.
Co sprawdzić przed wyborem zabezpieczeń w instalacji TT
Najpierw trzeba potwierdzić układ sieci u operatora i ustalić, jaki uziom jest dostępny w obiekcie. Dopiero później dobiera się RCD, zabezpieczenia nadprądowe, przekroje przewodów oraz sposób wykonania połączeń wyrównawczych.
Jeżeli instalacja zasila dom, warsztat albo urządzenia z napędami elektronicznymi, szczególną uwagę poświęciłbym typowi RCD, prądom upływu i selektywności aparatów. Bez protokołu pomiarów nie ma wiarygodnego potwierdzenia ochrony, nawet gdy rozdzielnica wygląda profesjonalnie i wszystkie urządzenia działają poprawnie.
W dobrze wykonanym TT bezpieczeństwo nie opiera się na jednym elemencie. Tworzą je razem lokalny uziom, ciągły przewód PE, prawidłowe połączenia wyrównawcze, właściwie dobrany RCD i pomiary wykonane po zakończeniu prac.
