Gdy po wymianie alternatora kontrolka akumulatora nadal świeci, problem często leży nie w samym podzespole, lecz w przewodzie, masie albo obwodzie wzbudzenia. Pytanie, jak podłączyć alternator do akumulatora, wymaga więc sprawdzenia kilku zacisków i wykonania pomiaru po uruchomieniu silnika. Poniżej pokazuję praktyczny schemat dla instalacji 12 V, a także różnice między alternatorem z regulatorem wewnętrznym i zewnętrznym.
Najważniejsze informacje przed rozpoczęciem pracy
- B+ łączy się grubym przewodem z dodatnim biegunem akumulatora lub głównym zaciskiem rozrusznika.
- D+ albo L prowadzi przez kontrolkę ładowania do plusa po stacyjce i odpowiada za wzbudzenie.
- Masa musi łączyć obudowę alternatora, blok silnika i ujemny biegun akumulatora.
- Przed montażem trzeba odłączyć ujemną klemę i potwierdzić oznaczenia w dokumentacji konkretnego modelu.
- Po uruchomieniu silnika napięcie na akumulatorze zwykle powinno wzrosnąć do około 13,8-14,7 V, zależnie od typu instalacji i temperatury.
Co trzeba ustalić przed podłączeniem alternatora
Najpierw sprawdzam, czy alternator pracuje w instalacji 12 V czy 24 V. Sam wygląd urządzenia nie wystarcza, ponieważ podobne obudowy mogą mieć zupełnie inny regulator, inne napięcie pracy i różne wyprowadzenia. Błędne podłączenie może uszkodzić diody prostownicze, regulator albo instalację pojazdu.
Trzeba też ustalić, czy regulator napięcia znajduje się w alternatorze. W nowszych samochodach jest zwykle wbudowany, natomiast starsze ciągniki, samochody i maszyny mogą korzystać z zewnętrznego regulatora. Nie wolno łączyć obu układów na raz ani podpinać przewodów według samego koloru izolacji.

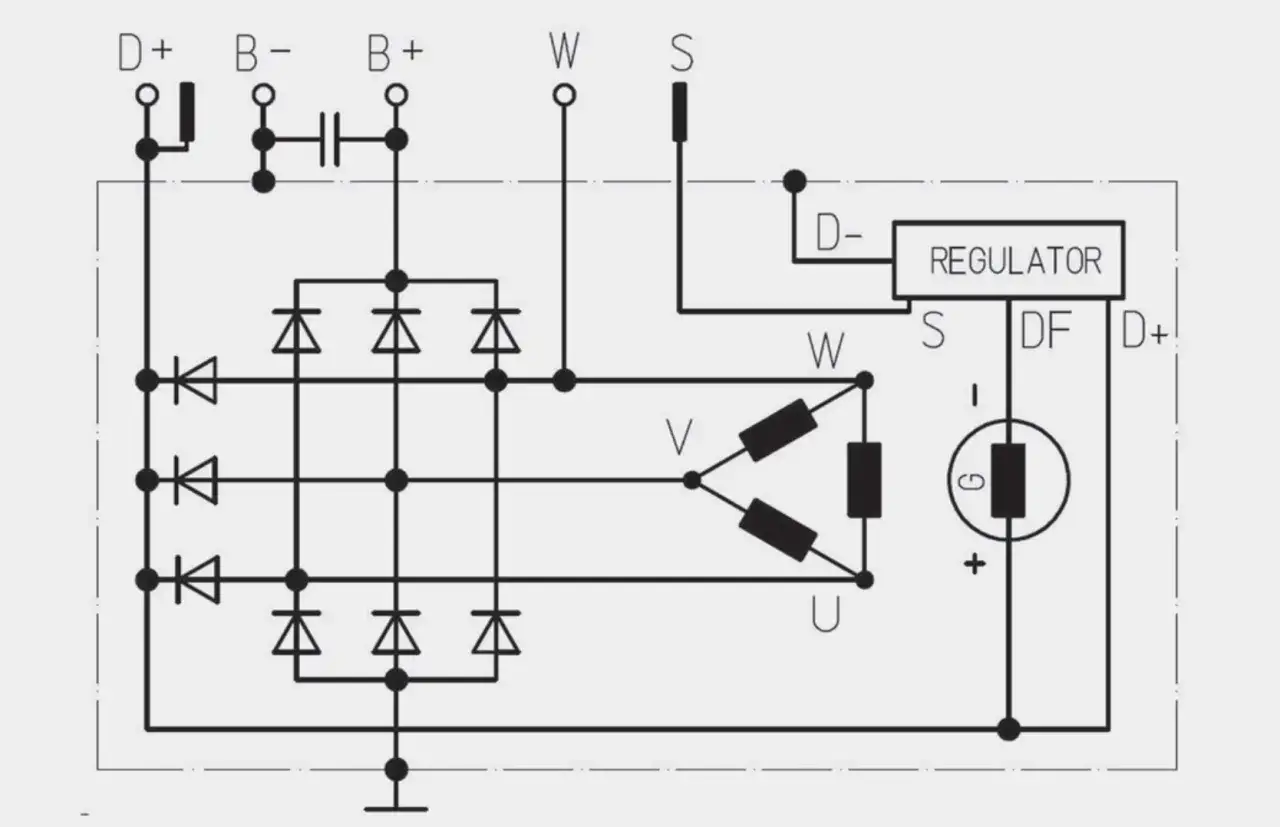

Najważniejsze zaciski alternatora
| Oznaczenie | Funkcja | Typowe podłączenie |
|---|---|---|
| B+ lub BAT | Główne wyjście prądu ładowania | Plus akumulatora albo główny zacisk rozrusznika |
| D+, 61 lub L | Wzbudzenie i kontrolka ładowania | Kontrolka, a dalej plus po stacyjce |
| B- lub obudowa | Powrót prądu, czyli masa | Blok silnika i ujemny biegun akumulatora |
| W | Sygnał obrotów | Obrotomierz, jeśli pojazd go wykorzystuje |
| S | Pomiar napięcia przez regulator | Plus akumulatora lub wskazany punkt instalacji |
Oznaczenia IG, FR, DFM, LIN albo COM wskazują na dodatkowe sterowanie spotykane w nowoczesnych alternatorach. Takich pinów nie podłączam „na próbę”, ponieważ mogą służyć do komunikacji ze sterownikiem silnika, a nie do zwykłego zasilania.

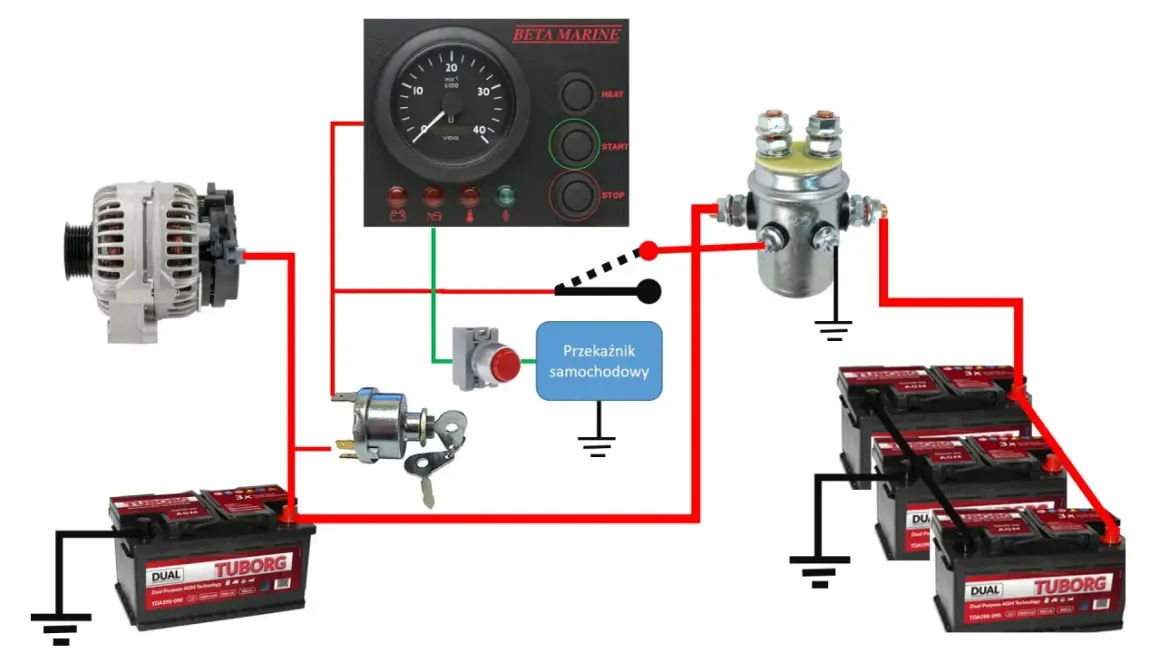

Prosty schemat połączenia z akumulatorem
W typowej instalacji z alternatorem wyposażonym w regulator wewnętrzny układ wygląda następująco:
Plus akumulatora → główny zacisk rozrusznika → przewód B+ alternatora
Plus po stacyjce → kontrolka ładowania → zacisk D+ lub L
Minus akumulatora → przewód masowy → blok silnika i obudowa alternatora
Przewód B+ powinien być krótki, zabezpieczony przed przetarciem i dobrany do maksymalnego prądu alternatora. Przy popularnych jednostkach 50-70 A stosuje się często przewody około 6-10 mm², a przy alternatorach 90-150 A zwykle potrzebny jest przekrój rzędu 16-25 mm². Ostateczny dobór zależy od długości przewodu, sposobu prowadzenia i zaleceń producenta.
Główny przewód można poprowadzić bezpośrednio do plusa akumulatora albo do śruby zasilającej rozrusznika. Druga metoda jest często wygodniejsza, ponieważ rozrusznik pełni wtedy funkcję punktu rozdziału zasilania. Połączenie musi być jednak wykonane solidną końcówką oczkową, a zacisk powinien mieć osłonę przed przypadkowym zwarciem.
Rola kontrolki ładowania
W starszych i wielu prostszych alternatorach przewód D+ lub L nie jest tylko przewodem sygnalizacyjnym. Przez kontrolkę płynie początkowy prąd wzbudzenia, dlatego po włączeniu zapłonu kontrolka powinna zaświecić się przed uruchomieniem silnika, a po rozpoczęciu ładowania zgasnąć.
Jeżeli kontrolka nie świeci po przekręceniu kluczyka, alternator może nie rozpocząć pracy. Z kolei podłączenie D+ bezpośrednio do stałego plusa może spowodować nieprawidłowe działanie kontrolki i rozładowywanie akumulatora po wyłączeniu zapłonu. W instalacjach z lampką LED czasem potrzebny jest dodatkowy rezystor albo moduł przewidziany przez producenta.
Podłączenie krok po kroku
- Odłącz ujemną klemę akumulatora. Przy pracy przy zacisku B+ przypadkowe zwarcie do masy może spowodować łuk elektryczny i stopienie przewodu.
- Zamontuj alternator mechanicznie. Sprawdź, czy uchwyty są stabilne, a pasek ma prawidłowe napięcie. Zbyt luźny pasek obniża ładowanie, a zbyt napięty niszczy łożyska.
- Zapewnij dobrą masę. Oczyść powierzchnie styku z farby, rdzy i smaru. Przy słabym połączeniu warto dodać osobny przewód od obudowy alternatora do bloku silnika.
- Podłącz przewód B+. Użyj grubego przewodu o odpowiednim przekroju i zabezpiecz go przed wysoką temperaturą oraz przetarciem.
- Podłącz D+ albo L przez kontrolkę. Drugi przewód kontrolki powinien otrzymywać napięcie po włączeniu zapłonu.
- Podłącz przewody dodatkowe. Zaciski S, W, IG, FR, DFM, LIN lub COM podłączaj wyłącznie według schematu danego alternatora.
- Sprawdź wszystkie połączenia. Końcówki powinny być mocno dokręcone, a żaden przewód nie może dotykać paska, wentylatora ani kolektora wydechowego.
- Podłącz ujemną klemę i wykonaj pomiary. Najpierw sprawdź zachowanie kontrolki, potem napięcie na akumulatorze.
W praktyce najwięcej problemów powoduje nie sam alternator, ale masa między silnikiem a nadwoziem. Zdarzało mi się widzieć instalacje, w których przewód B+ był dobrany poprawnie, lecz skorodowany pasek masowy ograniczał ładowanie bardziej niż uszkodzony regulator.
Przeczytaj również: Jak sprawdzić, czy prostownik ładuje akumulator?
Alternator z regulatorem zewnętrznym
W starszym układzie alternator może mieć wyprowadzenia DF, D+ i D-, a regulacja odbywa się w osobnym urządzeniu. W takim przypadku przewody prowadzi się najpierw do regulatora, a dopiero później do instalacji pojazdu. Nie należy traktować takiej jednostki jak nowoczesnego alternatora z regulatorem wbudowanym.
Przed zmianą prądnicy na alternator trzeba też usunąć albo odłączyć stary regulator prądnicy. Pozostawione, luźne przewody mogą doprowadzić do zwarcia. W maszynach rolniczych szczególnie ważne jest sprawdzenie, czy układ ma biegun ujemny na masie i czy alternator jest przeznaczony do tej samej polaryzacji.
Jak sprawdzić, czy akumulator jest prawidłowo ładowany
Do podstawowej kontroli wystarczy multimetr ustawiony na pomiar napięcia stałego. Przy wyłączonym silniku sprawny, naładowany akumulator 12 V zwykle pokazuje około 12,5-12,8 V. Wynik w pobliżu 12,0 V oznacza znaczne rozładowanie i może utrudnić ocenę samego alternatora.
Po uruchomieniu silnika napięcie powinno wzrosnąć. W klasycznej instalacji można oczekiwać około 13,8-14,7 V, ale wynik zależy od temperatury, regulatora, stanu akumulatora i obciążenia. Samochody z inteligentnym systemem ładowania mogą okresowo utrzymywać niższe napięcie, dlatego w ich przypadku trzeba uwzględnić sygnały sterujące oraz dane diagnostyczne.
| Wynik pomiaru | Możliwa przyczyna |
|---|---|
| 12,2-12,8 V po uruchomieniu | Brak wzbudzenia, przerwany przewód B+, uszkodzony alternator albo problem z regulatorem |
| Powyżej 14,8-15 V | Uszkodzony regulator, zła masa albo niezgodny element instalacji |
| Prawidłowe napięcie na B+, niższe na akumulatorze | Opór na przewodzie dodatnim, klemie, bezpieczniku lub połączeniu masowym |
| Kontrolka świeci podczas pracy silnika | Brak ładowania, problem z D+, paskiem, diodami lub regulatorem |
Dobrym testem jest pomiar spadku napięcia pod obciążeniem. Jedną sondę przykładam do B+ alternatora, drugą do plusa akumulatora, a potem włączam światła i dmuchawę. Spadek większy niż około 0,3-0,5 V sugeruje zbyt cienki, uszkodzony albo skorodowany przewód. Analogicznie sprawdzam obwód masy między obudową alternatora a minusem akumulatora.
Błędy, które najczęściej kończą się brakiem ładowania
- Odłączanie akumulatora przy pracującym silniku. Alternator może wtedy wygenerować skok napięcia niszczący regulator i elektronikę pojazdu.
- Zamiana B+ z D+. Mały zacisk wzbudzenia nie jest wyjściem głównego prądu ładowania.
- Pominięcie przewodu masowego. Samo przykręcenie alternatora do malowanego lub skorodowanego uchwytu nie gwarantuje dobrego kontaktu elektrycznego.
- Zastosowanie zbyt cienkiego przewodu. Powstaje spadek napięcia, nagrzewanie kabla i pozorne uszkodzenie alternatora.
- Podłączenie nieznanego pinu do plusa. Zaciski LIN, COM, FR i DFM nie mają uniwersalnego znaczenia we wszystkich modelach.
- Uruchamianie alternatora bez akumulatora. Akumulator stabilizuje napięcie w instalacji i jest częścią układu pracy alternatora.
Nie traktowałbym też prostownika jako zamiennika akumulatora. Alternator ma własny mostek prostowniczy, ale jego zadaniem jest zasilanie instalacji i uzupełnianie energii w akumulatorze podczas pracy silnika. Prostownik warsztatowy służy do ładowania akumulatora przy wyłączonym silniku i nie zastępuje prawidłowego obwodu B+ oraz wzbudzenia.
Kiedy przerwać montaż i sięgnąć po schemat producenta
Jeżeli alternator ma więcej niż dwa lub trzy zaciski, pochodzi z innego modelu pojazdu albo współpracuje ze sterownikiem silnika, uniwersalny schemat może być niewystarczający. W takiej sytuacji potrzebny jest numer części alternatora i konkretny pinout, czyli opis funkcji każdego styku.
Połączenie można uznać za wykonane poprawnie dopiero wtedy, gdy kontrolka działa logicznie, przewody nie grzeją się, a napięcie na akumulatorze nie odbiega od zakresu przewidzianego dla danej instalacji. Jeśli B+ ma prawidłowe napięcie, lecz akumulator nadal się rozładowuje, najpierw sprawdziłbym masę, spadki napięcia i obwód D+, zanim wymieniłbym cały alternator.
