Urządzenie raz działa, raz przestaje działać, a poruszanie przewodem chwilowo przywraca zasilanie. W takiej sytuacji pokażę, jak sprawdzić, w którym miejscu jest przerwany kabel, jak użyć multimetru, jak zawęzić obszar uszkodzenia oraz kiedy bezpieczniej zlecić pomiar elektrykowi.
Najszybsza droga do znalezienia uszkodzenia prowadzi przez pomiar ciągłości
- Odłącz zasilanie i upewnij się, że przewód nie jest pod napięciem.
- Multimetr z funkcją ciągłości potwierdzi, czy żyła przewodzi na całej długości.
- Poruszanie i zginanie kabla pomaga znaleźć przerwę występującą tylko chwilami.
- W przewodach w ścianie przydatny jest lokalizator kabli, ale nie zawsze wskaże samo miejsce przerwania.
- Przy instalacji 230 V, kablu w tynku lub śladach nadpalenia najlepiej wezwać uprawnionego elektryka.
Najpierw ustal, z jaką usterką masz do czynienia
Przerwa w kablu nie zawsze oznacza całkowite przecięcie przewodu. Często żyła jest pęknięta tylko częściowo i kontakt pojawia się po poruszeniu wtyczką, zgięciu przedłużacza albo zmianie położenia urządzenia. Dlatego pierwszym sygnałem bywa niestabilna praca, miganie światła lub zanik zasilania przy dotknięciu przewodu.
Na początku sprawdzam, czy problem dotyczy jednego odbiornika, czy całego obwodu. Jeżeli nie działa tylko lampka, elektronarzędzie albo przedłużacz, podejrzany jest konkretny kabel, wtyczka lub gniazdo. Gdy zasilanie znika w kilku punktach, przyczyna może znajdować się w puszce, rozdzielnicy albo poza mieszkaniem.
Przed każdym pomiarem przewód trzeba odłączyć od źródła zasilania. W instalacji domowej wyłącz wyłącznik nadprądowy, a brak napięcia potwierdź dwubiegunowym testerem. Sam multimetr ustawiony na pomiar rezystancji nie jest wystarczającym zabezpieczeniem, ponieważ błędne podłączenie do przewodu pod napięciem może uszkodzić miernik i stworzyć zagrożenie.
Test ciągłości pokaże, czy żyła jest przerwana

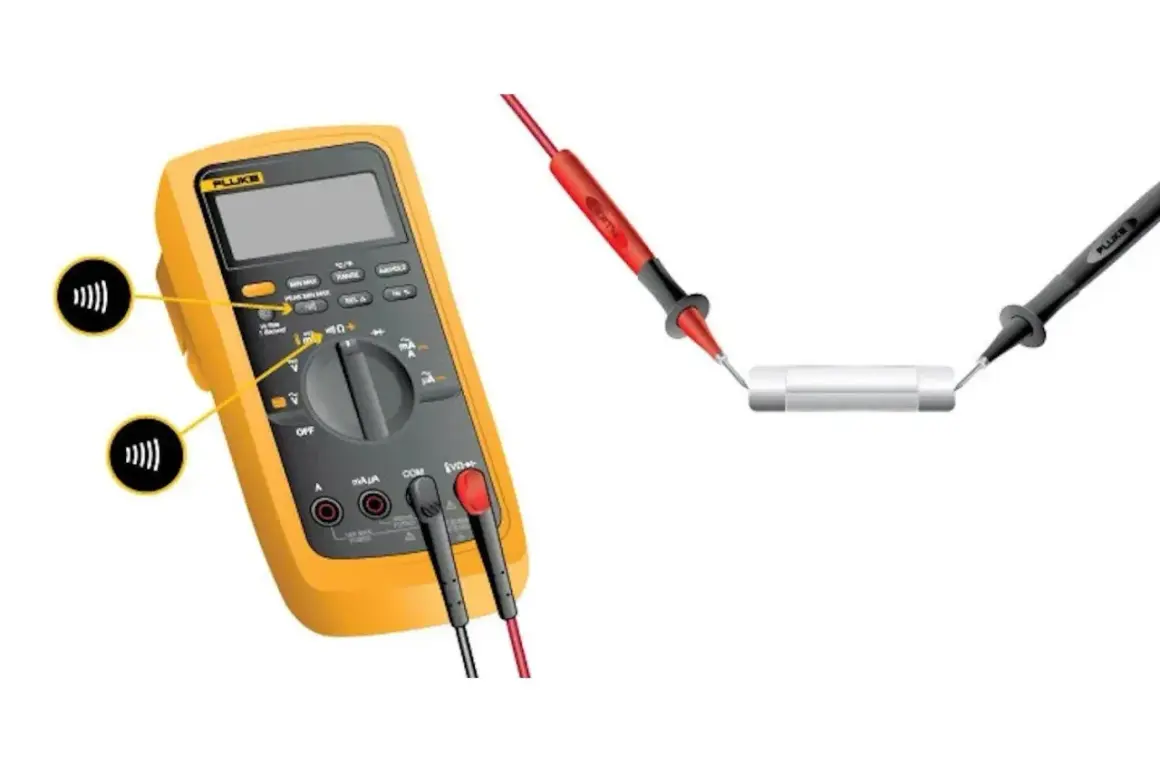

Do prostego przewodu, kabla zasilającego urządzenie albo przedłużacza wystarczy multimetr z funkcją testu ciągłości. Zwykle jest oznaczona symbolem głośnika lub diody. Brzęczyk informuje, że między sondami płynie prąd pomiarowy, ale nie ocenia stanu izolacji ani bezpieczeństwa całego kabla.
- Odłącz kabel od gniazda, urządzenia i wszystkich innych połączeń.
- Ustaw multimetr na test ciągłości albo najniższy zakres rezystancji.
- Dotknij sondami obu końców tej samej żyły.
- Powtórz pomiar dla każdej żyły, nie zmieniając ich oznaczeń.
- Podczas pomiaru delikatnie zginaj kabel w pobliżu wtyczki, przepustu i miejsc mocno narażonych na ruch.
Jeżeli miernik pokazuje bardzo małą rezystancję, na przykład poniżej kilku omów, żyła najpewniej jest ciągła. Wskazanie „OL”, brak dźwięku albo skaczący odczyt oznacza przerwę lub niestabilne połączenie. Przy długim przewodzie niewielka rezystancja jest normalna, bo rośnie wraz z długością i małym przekrojem żyły.
W kablu dwużyłowym sprawdź osobno przewód fazowy i neutralny, a w kablu trzyżyłowym także ochronny. Nie zwieraj żył przypadkowo tylko po to, żeby usłyszeć sygnał miernika. Taki test ma sens wyłącznie wtedy, gdy dokładnie wiesz, które końce przewodu należą do tego samego toru.
Jak zawęzić miejsce przerwy bez zgadywania
Sam test ciągłości odpowiada na pytanie, czy przewód jest sprawny, ale nie zawsze wskazuje miejsce uszkodzenia. Najprostsza metoda polega na podzieleniu kabla na odcinki. Jeżeli przewód ma dostępne połączenia pośrednie, odłączaj kolejne fragmenty i sprawdzaj je osobno. W ten sposób szybko ustalisz, między którymi punktami znajduje się usterka.
Przewód ruchomy i usterka pojawiająca się okresowo
W kablach elektronarzędzi, ładowarek, lamp warsztatowych i przedłużaczy najczęściej uszkadza się odcinek przy wtyczce albo przy wejściu do obudowy. Podczas pomiaru lekko wyginaj przewód, ale nie rób tego agresywnie. Jeżeli sygnał ciągłości zanika przy konkretnym ruchu, masz już praktycznie wskazany newralgiczny fragment.
Z mojego doświadczenia wynika, że oglądanie izolacji często prowadzi na manowce. Kabel może wyglądać idealnie, a miedziana żyła wewnątrz jest już pęknięta od wielokrotnego zginania. Z drugiej strony widoczne przetarcie nie musi oznaczać przerwy, dlatego ocenę wzrokową zawsze łączę z pomiarem.
Przeczytaj również: Jak podłączyć silnik trójfazowy z czterema przewodami?
Przewód bez dostępu do środka
Jeżeli nie da się rozłączyć kabla na odcinki, można wykonać pomiary z obu końców i stopniowo odsłaniać najbardziej podejrzane miejsca. Szukaj punktów, w których przewód był zgnieciony, przewiercony, przegrzany albo mocno naprężony. W instalacjach warsztatowych szczególnie często problem pojawia się przy przepustach, zaciskach i ruchomych przegubach.
W przypadku przewodu ekranowanego, sieciowego lub koncentrycznego użyj testera odpowiedniego dla danego typu kabla. Prosty multimetr może wykazać przerwę w żyle, ale nie sprawdzi poprawnie parametrów transmisyjnych, ekranowania ani wszystkich par.
Co działa przy kablu w ścianie lub pod ziemią
Przy przewodzie ukrytym w tynku, peszlu albo ziemi zwykły multimetr najczęściej potwierdzi tylko, że obwód jest otwarty. Do ustalenia trasy można użyć lokalizatora przewodów, który wykrywa sygnał nadany do odłączonej żyły. Trzeba jednak pamiętać, że lokalizator wskazuje przebieg kabla, a nie zawsze dokładny punkt przerwania.
Dokładniejsze urządzenia wykorzystują reflektometrię TDR. Wysyłają impuls do przewodu i mierzą czas powrotu odbicia. Na tej podstawie podają orientacyjną odległość do uszkodzenia. Metoda działa najlepiej w kablach o znanych parametrach, a wynik może zmienić się przez rozgałęzienia, połączenia pośrednie i wilgoć.
| Metoda | Co wykrywa | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Multimetr | Ciągłość żyły i rezystancję | Przedłużacz, przewód urządzenia, krótki kabel | Nie podaje miejsca przerwy na długim odcinku |
| Lokalizator kabli | Przebieg przewodu i obecność sygnału | Kabel w ścianie, suficie lub peszlu | Może nie wskazać dokładnego punktu uszkodzenia |
| Reflektometr TDR | Odległość do przerwy lub zwarcia | Długie kable, instalacje techniczne, telekomunikacja | Wymaga właściwego ustawienia parametrów kabla |
| Miernik rezystancji izolacji | Upływność i stan izolacji | Diagnostyka instalacji elektrycznej | Nie zastępuje lokalizacji samej przerwy |
Orientacyjnie multimetr do podstawowych prac kosztuje 30-150 zł, prosty lokalizator przewodów około 100-500 zł, a profesjonalny reflektometr może kosztować od kilkuset do kilku tysięcy złotych. Do jednorazowej awarii w ścianie zakup drogiego sprzętu zwykle nie ma sensu. Pomiar wykonany przez elektryka będzie szybszy i często tańszy niż późniejsze naprawianie przypadkowo wykutych fragmentów tynku.
Najczęstsze błędy i moment, w którym kończy się DIY
Najpoważniejszym błędem jest pomiar rezystancji na przewodzie, który nadal jest pod napięciem. Nie próbuj też nakłuwać izolacji igłą ani przecinać kabla w kilku miejscach, aby „sprawdzić, gdzie jest przerwa”. Takie działania pogarszają stan izolacji i mogą stworzyć miejsce przyszłego zwarcia.
Jeśli uszkodzenie dotyczy kabla zasilającego urządzenie, naprawa powinna zachować jego klasę ochronności, przekrój żył i sposób odciążenia przewodu. Sama taśma izolacyjna nie jest trwałą naprawą przewodu pracującego przy 230 V. Przy nadpaleniu, zapachu spalenizny, stopionej izolacji lub luźnym zacisku wymień element albo zleć naprawę fachowcowi.
W instalacji prowadzonej w ścianie nie kuję na ślepo. Najpierw ustalam przebieg przewodu, sprawdzam puszki i punkty połączeń, a dopiero później rozważam ingerencję w tynk. Jeżeli nie masz dwubiegunowego próbnika, nie znasz układu obwodu albo przerwa może dotyczyć przewodu ochronnego, zatrzymaj diagnostykę na etapie oględzin i wezwij elektryka.
Dobra diagnostyka zaczyna się od punktu odniesienia
Najpewniejszy schemat jest prosty. Najpierw odłączam zasilanie i ustalam zasięg awarii, później sprawdzam ciągłość każdej żyły, a na końcu zawężam miejsce przez zginanie kabla, pomiary odcinkowe lub lokalizację specjalistycznym urządzeniem. Taka kolejność ogranicza ryzyko i pozwala uniknąć wymiany sprawnych elementów.
Jeżeli kabel jest krótki i dostępny, zwykle wystarczy multimetr. Gdy biegnie w ścianie, pod posadzką albo w ziemi, większą wartość ma dokładne określenie trasy i pomiar wykonany właściwym lokalizatorem. Nie każdy kabel trzeba od razu kuć lub wymieniać, ale każdy przewód pod napięciem trzeba traktować jak potencjalne zagrożenie.
