Gdy nagle gaśnie światło w jednym pomieszczeniu, a elektronarzędzie przestaje działać, przyczyną często okazuje się spalony bezpiecznik albo zadziałanie wyłącznika nadprądowego. Samo przywrócenie zasilania nie zawsze rozwiązuje problem, dlatego pokazuję, jak rozpoznać rodzaj zabezpieczenia, znaleźć prawdopodobną przyczynę i bezpiecznie zdecydować, co można zrobić samodzielnie.
Najpierw ustal przyczynę zadziałania, dopiero potem przywróć zasilanie
- Wyłącznik nadprądowy można ponownie załączyć, ale tylko po odłączeniu podejrzanych odbiorników.
- Wkładkę topikową wymienia się wyłącznie na element o takich samych parametrach.
- Przeciążenie zwykle pojawia się po pewnym czasie, a zwarcie często wyłącza obwód natychmiast.
- Wyłącznik różnicowoprądowy nie jest zwykłym bezpiecznikiem i sygnalizuje możliwy upływ prądu.
- Zapach spalenizny, iskrzenie lub ciepłe gniazdo to sygnały do przerwania pracy i wezwania elektryka.
Jak rozpoznać problem bez rozbierania instalacji
Pierwsza wskazówka to zakres awarii. Jeżeli nie działa jedno gniazdo lub kilka punktów w tym samym pomieszczeniu, ale reszta domu ma zasilanie, prawdopodobnie zadziałało zabezpieczenie konkretnego obwodu. Gdy prądu nie ma w całym budynku, przyczyna może leżeć w wyłączniku głównym, instalacji zasilającej albo po stronie operatora.
W starszych rozdzielnicach spotyka się wkładki topikowe, często wkręcane w ceramiczne gniazda. Po przepaleniu cienki element wewnątrz zostaje przerwany. Czasami widać to przez szybkę lub wskaźnik, ale sam wygląd nie zawsze daje pewną odpowiedź.

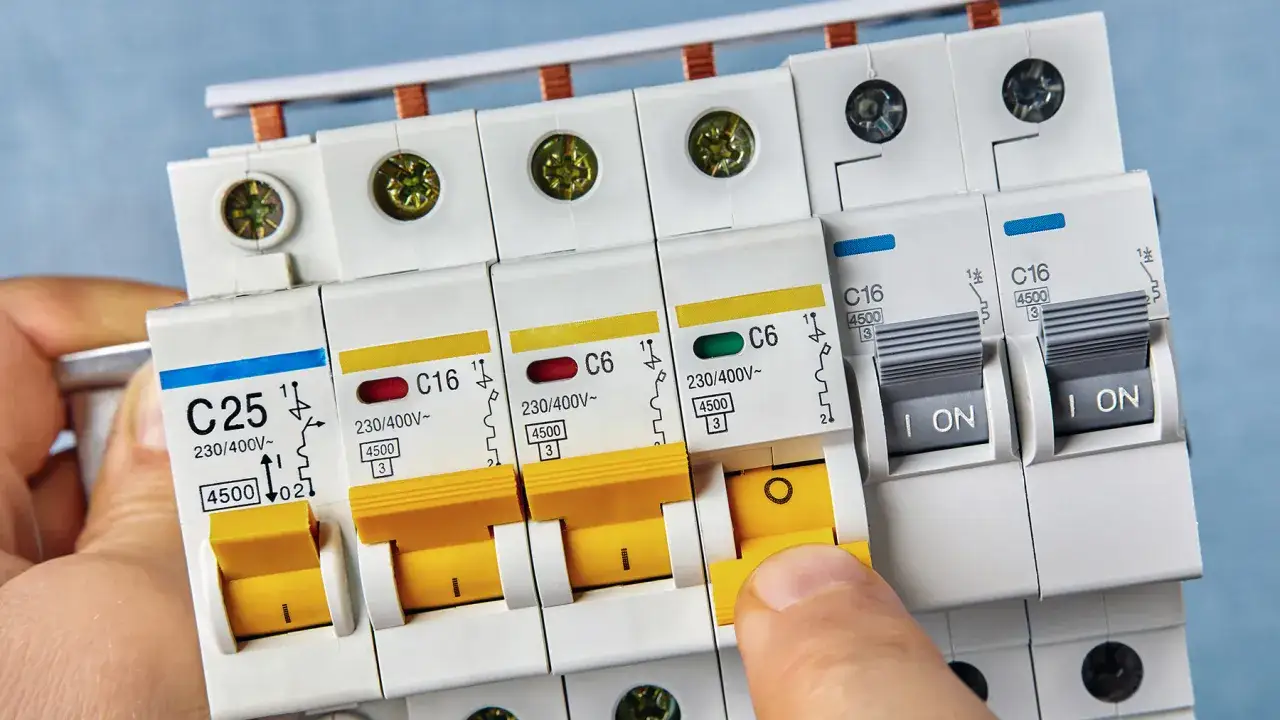

W nowszych instalacjach stosuje się głównie wyłączniki nadprądowe z dźwignią. Po zadziałaniu dźwignia może znajdować się w pozycji dolnej albo pośredniej. Aby je zresetować, zwykle trzeba najpierw przesunąć ją całkowicie w dół, a dopiero później w górę.
| Element | Co chroni | Co zrobić po zadziałaniu |
|---|---|---|
| Wkładka topikowa | Przewody i obwód przed przeciążeniem lub zwarciem | Odłączyć odbiorniki i wymienić na identyczny typ |
| Wyłącznik nadprądowy | Obwód przed nadmiernym prądem | Odłączyć obciążenie i spróbować załączyć jeden raz |
| Wyłącznik różnicowoprądowy | Przed skutkami upływu prądu | Odłączyć urządzenia, zresetować i obserwować, czy ponownie zadziała |
To rozróżnienie ma znaczenie, bo różnicówka nie przepala wkładki. Jej zadziałanie może wskazywać na wilgoć, uszkodzoną izolację albo wadliwe urządzenie. W praktyce wiele osób nazywa każdy aparat w rozdzielnicy bezpiecznikiem, choć sposób diagnostyki zależy od jego funkcji.
Dlaczego zabezpieczenie wyłącza obwód
Przeciążenie obwodu
Przeciążenie pojawia się wtedy, gdy do jednego obwodu podłączymy zbyt wiele odbiorników. Przykładowo czajnik o mocy 2,2 kW, grzejnik 2 kW i szlifierka mogą razem przekroczyć możliwości typowego obwodu gniazdowego zabezpieczonego wyłącznikiem 16 A.
Przy napięciu 230 V zabezpieczenie 16 A odpowiada teoretycznie mocy około 3,68 kW. Nie oznacza to jednak, że można bez ograniczeń pobierać taką moc przez długi czas. Liczy się także przekrój przewodów, sposób ułożenia instalacji i stan połączeń.
Zwarcie lub uszkodzone urządzenie
Jeżeli wyłącznik zadziała natychmiast po włączeniu konkretnego urządzenia, podejrzewam zwarcie. Przyczyną może być uszkodzony przewód, wtyczka, silnik, kondensator albo wilgoć wewnątrz elektronarzędzia.
Dobrym testem jest odłączenie wszystkich odbiorników z danego obwodu i ponowne załączenie zabezpieczenia. Jeśli pozostaje włączone, podłączam urządzenia pojedynczo. Odbiornik, po którego podłączeniu problem wraca, wymaga kontroli, a nie kolejnej próby pracy.
Upływ prądu i wilgoć
Wyłącznik różnicowoprądowy reaguje na różnicę między prądem płynącym przewodem fazowym i powracającym neutralnym. Gdy część prądu zaczyna płynąć inną drogą, na przykład przez obudowę urządzenia lub wilgotną ścianę, aparat odłącza zasilanie.
W warsztacie szczególnie podejrzane są przedłużacze, kompresory, myjki i elektronarzędzia używane w wilgotnym miejscu. Osuszenie sprzętu nie zawsze wystarcza, ponieważ zawilgocona izolacja może nadal stwarzać zagrożenie.
Luźne lub przegrzane połączenie
Nie każde wyłączenie wynika z przeciążenia całego obwodu. Luźny zacisk w gniazdku, puszce albo rozdzielnicy może powodować miejscowe grzanie, nadtopienie plastiku i okresowe zaniki zasilania.
Jeżeli czuć zapach spalenizny, słychać trzaski albo gniazdo jest wyraźnie ciepłe, nie wystarczy wymienić zabezpieczenia. Taki objaw traktuję jako możliwą awarię połączenia i powód do odłączenia obwodu.
Jak bezpiecznie sprawdzić i wymienić element
Zanim dotknę rozdzielnicy, wyłączam urządzenia z gniazd danego obwodu. Nie pracuję przy odsłoniętych przewodach i nie zdejmuję osłon aparatury, jeśli nie mam odpowiednich kwalifikacji. Nawet przy wyłączonym jednym obwodzie wewnątrz rozdzielnicy mogą znajdować się części pod napięciem.
- Odłącz odbiorniki, zwłaszcza urządzenia dużej mocy i elektronarzędzia.
- Sprawdź, który aparat zadziałał i czy problem dotyczy jednego obwodu, czy całej instalacji.
- W przypadku wyłącznika nadprądowego przesuń dźwignię całkowicie w dół, a potem w górę.
- Jeśli używasz wkładki topikowej, odłącz zasilanie zgodnie z układem instalacji i wymień ją na element o tych samych parametrach.
- Załącz obwód bez podłączonych odbiorników i obserwuj, czy zabezpieczenie pozostaje włączone.
Wkładka musi mieć taką samą wartość prądu znamionowego, napięcie, typ i rozmiar. Jeżeli stara ma oznaczenie 10 A, nie zastępuję jej wkładką 16 A tylko dlatego, że poprzednia się przepalała. Wyższy amperaż może pozwolić przewodom nadmiernie się nagrzewać, zanim zabezpieczenie zareaguje.
Pod żadnym pozorem nie stosuję drutu, folii aluminiowej, gwoździa ani prowizorycznego mostka. Taki „patent” usuwa funkcję ochronną i może doprowadzić do pożaru. W urządzeniach warsztatowych trzeba dodatkowo zachować charakterystykę wkładki, na przykład szybkie działanie oznaczane często literą F albo zwłoczne oznaczane literą T.
Przeczytaj również: Jak znaleźć przerwę w kablu? Sprawdź to multimetrem
Co pokaże multimetr

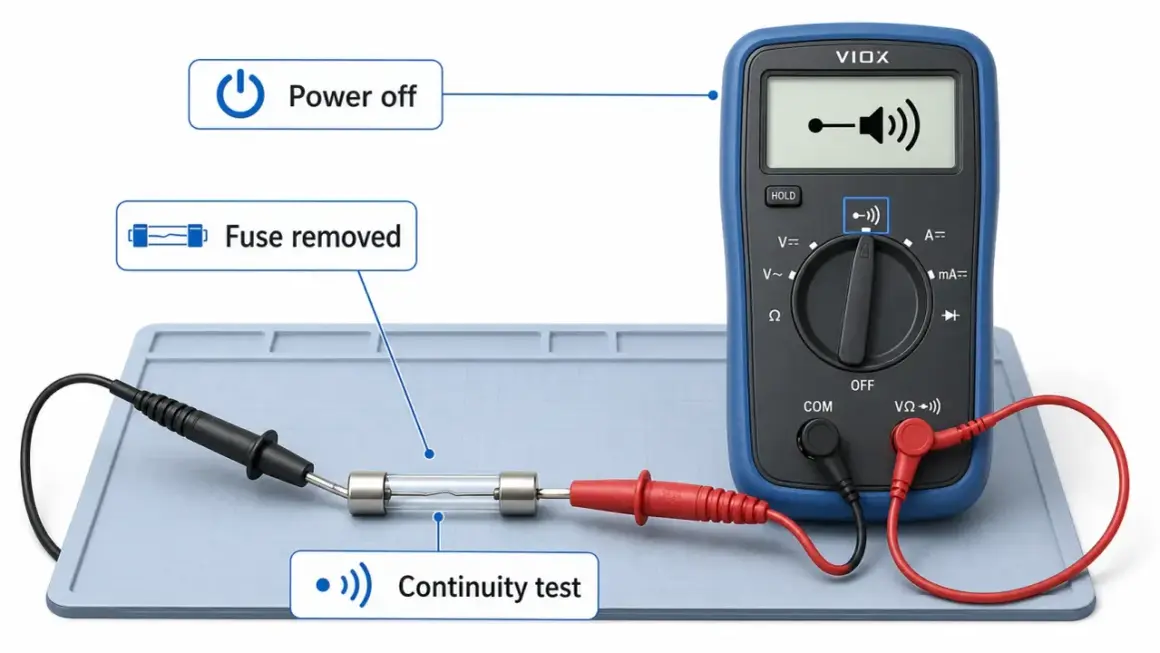

Wyjętą wkładkę można sprawdzić multimetrem ustawionym na ciągłość obwodu lub pomiar rezystancji. Sprawny element ma bardzo małą rezystancję, a przepalony pokazuje przerwę, często oznaczaną jako OL albo nieskończoność.
Pomiar wykonuję wyłącznie po odłączeniu bezpiecznika od instalacji. Testowanie elementu znajdującego się pod napięciem może uszkodzić miernik i narazić na porażenie. W przypadku wyłącznika nadprądowego sam pomiar ciągłości nie zastępuje oceny całego obwodu.
Kiedy jedna próba resetu to już za dużo
Jednorazowe zadziałanie po podłączeniu kilku mocnych urządzeń zwykle wskazuje na przeciążenie. Jeśli jednak zabezpieczenie wyłącza się ponownie bez wyraźnej przyczyny albo natychmiast po załączeniu, traktuję to jako sygnał usterki, a nie awarię samego bezpiecznika.
- obwód wyłącza się natychmiast po resecie,
- wkładka przepala się ponownie po wymianie,
- gniazdo, wtyczka lub przewód są gorące albo nadtopione,
- pojawia się dym, zapach spalenizny, iskrzenie lub trzaski,
- wyłącznik różnicowoprądowy nie daje się załączyć,
- awaria występuje w łazience, piwnicy, garażu albo innym wilgotnym miejscu.
W takiej sytuacji odłączam podejrzane urządzenia i pozostawiam obwód wyłączony. Nie rozbieram gniazda ani rozdzielnicy przy włączonym zasilaniu. Elektryk powinien sprawdzić między innymi izolację przewodów, stan zacisków, ciągłość przewodu ochronnego i obciążenie obwodu.
Powtarzające się problemy są szczególnie ważne w starych instalacjach aluminiowych. Wymiana samego aparatu na nowszy nie naprawi przewodu o złym przekroju, nadpalonego zacisku ani uszkodzonej izolacji. Z mojego doświadczenia wynika, że właśnie próba „mocniejszego bezpiecznika” najczęściej tylko odwleka właściwą diagnozę.
Co sprawdzić przed ponownym użyciem obwodu
Po przywróceniu zasilania podłączam odbiorniki pojedynczo i przez kilka minut obserwuję ich działanie. Jeżeli problem dotyczy elektronarzędzia, sprawdzam także przewód, wtyczkę i obudowę. Nie używam sprzętu, który ma pękniętą izolację, luźny przewód ochronny albo ślady przegrzania.
Dobrze jest zapisać, co było włączone w chwili awarii, po jakim czasie zadziałało zabezpieczenie i czy reset pomógł. Taka krótka notatka często znacznie ułatwia elektrykowi znalezienie przyczyny, szczególnie gdy usterka pojawia się tylko przy określonym obciążeniu.
Najważniejsza zasada jest prosta. Bezpiecznik ma przerwać obwód, zanim przeciążenie uszkodzi przewody lub urządzenie, dlatego jego zadziałanie jest informacją, a nie przeszkodą do obejścia. Jeśli po odłączeniu odbiorników i jednej próbie przywrócenia zasilania problem wraca, bezpieczniej pozostawić obwód wyłączony i zlecić pomiar instalacji fachowcowi.
