Silnik trójfazowy z czterema żyłami wygląda na prosty do podłączenia, ale jedna pomyłka może skończyć się uszkodzeniem uzwojeń albo niebezpiecznym napięciem na obudowie. Pokażę, jak rozpoznać przewody, odczytać tabliczkę znamionową, dobrać układ gwiazdy lub trójkąta oraz bezpiecznie wykonać próbny rozruch.
Cztery żyły zwykle oznaczają trzy fazy i przewód ochronny
- PE podłącza się wyłącznie do zacisku ochronnego na obudowie.
- Przewody fazowe L1, L2 i L3 trafiają na zaciski U1, V1 i W1.
- Silnik 230/400 V przy zasilaniu 3 × 400 V pracuje zazwyczaj w gwieździe.
- Przewodu neutralnego N nie podłącza się do zwykłego silnika trójfazowego.
- Kierunek obrotów zmienia się przez zamianę dowolnych dwóch faz.
Co naprawdę oznaczają cztery przewody

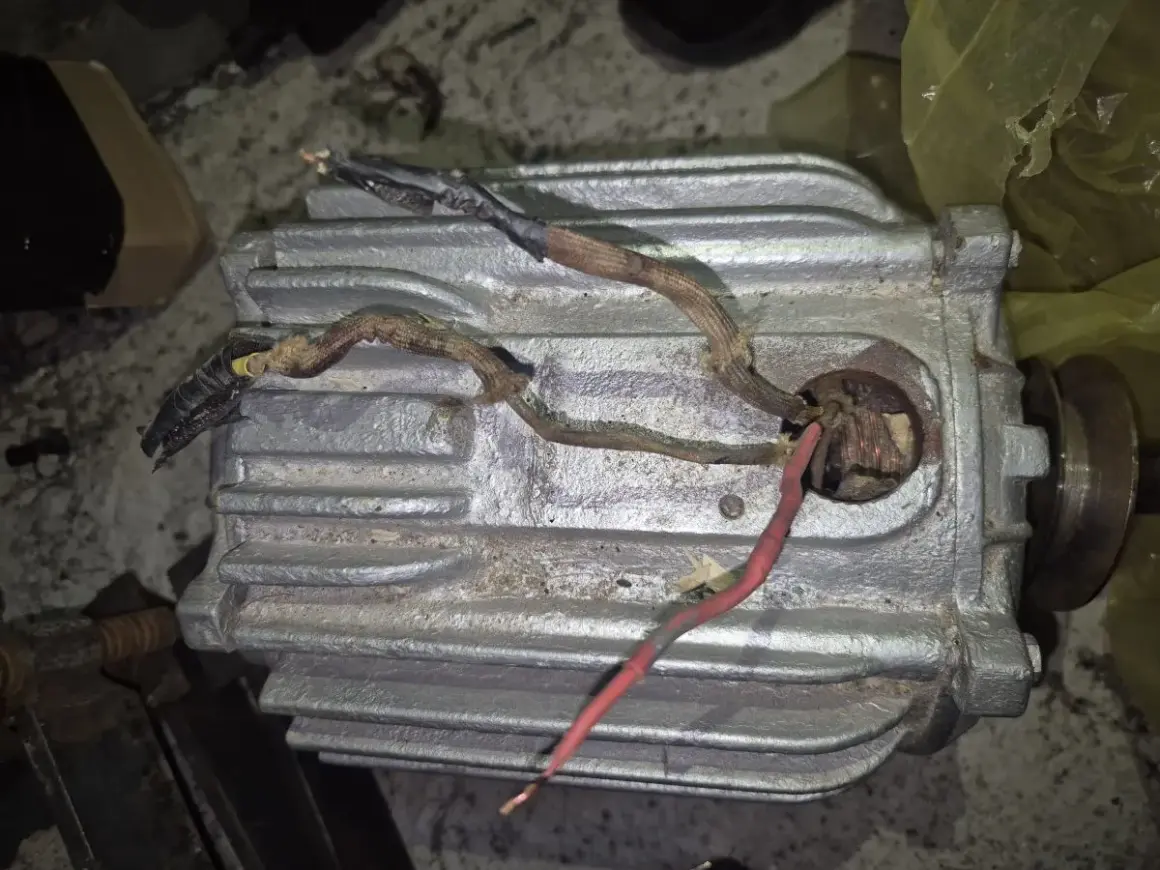

W typowym silniku czteroprzewodowym trzy żyły służą do zasilania uzwojeń, a czwarta jest przewodem ochronnym PE. Nie jest to przewód neutralny N. Silnik trójfazowy w normalnej pracy nie potrzebuje przewodu neutralnego, ponieważ jego uzwojenia są połączone wewnętrznie w gwiazdę albo trójkąt. Najczęściej przewód ochronny ma izolację żółto-zieloną. Pozostałe żyły mogą mieć kolory brązowy, czarny i szary, ale w starszych instalacjach albo przy nietypowym przewodzie nie należy ufać samym barwom. Zawsze sprawdzam oznaczenia na listwie zaciskowej, schemat producenta i tabliczkę znamionową.
Jeżeli z silnika wychodzą cztery żyły, ale jedna z nich jest niebieska, nie oznacza to automatycznie, że należy podłączyć ją do N. W niektórych urządzeniach dodatkowa żyła może prowadzić do termika, hamulca lub czujnika temperatury. Bez schematu nie wolno zgadywać.
Tabliczka znamionowa decyduje o układzie połączeń
Najważniejszy zapis na tabliczce to napięcie, na przykład 230/400 V albo 400/690 V. Pierwsza wartość odnosi się zwykle do połączenia w trójkąt, a druga do połączenia w gwiazdę. Przy zasilaniu z polskiej sieci przemysłowej 3 × 400 V typowe konfiguracje wyglądają następująco:
| Oznaczenie silnika | Zasilanie 3 × 400 V | Właściwe połączenie |
|---|---|---|
| 230/400 V | 400 V między fazami | Gwiazda Y |
| 400/690 V | 400 V między fazami | Trójkąt Δ |
| 230 V | 400 V między fazami | Nie podłączać bez odpowiedniego układu |
Przykładowo silnik opisany jako 230/400 V otrzymuje w gwieździe około 230 V na pojedyncze uzwojenie, mimo że między przewodami fazowymi występuje 400 V. Podłączenie go w trójkąt do sieci 400 V spowodowałoby nadmierne napięcie uzwojeń i bardzo prawdopodobnie ich przegrzanie.
W silniku z sześcioma zaciskami końce uzwojeń są zwykle opisane jako U1, V1, W1 oraz U2, V2, W2. Przy połączeniu w gwiazdę łączy się razem U2, V2 i W2, a fazy doprowadza do U1, V1 i W1. W trójkącie mostki układa się zgodnie ze schematem na pokrywie puszki lub tabliczce, ponieważ ich położenie ma znaczenie.
Jak podłączyć silnik trójfazowy z czterema przewodami
Jeżeli silnik ma fabrycznie ustalony układ uzwojeń i wyprowadzone są tylko trzy zaciski fazowe oraz PE, schemat jest prosty. Nie dodaję żadnych mostków na własną rękę, ponieważ połączenie gwiazda-trójkąt może znajdować się już wewnątrz silnika.
- Wyłącz zasilanie i zabezpiecz je przed przypadkowym załączeniem.
- Sprawdź brak napięcia odpowiednim przyrządem pomiarowym.
- Odczytaj napięcie znamionowe i prąd z tabliczki silnika.
- Podłącz L1 do U1, L2 do V1, a L3 do W1 lub odpowiadających im zacisków L1, L2 i L3.
- Podłącz żyłę żółto-zieloną do zacisku PE na obudowie silnika.
- Zabezpiecz przewód przed wyrwaniem w dławiku i dokładnie dokręć zaciski.
W uproszczeniu połączenie wygląda tak:
| Przewód zasilający | Zacisk silnika | Znaczenie |
|---|---|---|
| L1 | U1 lub U | Pierwsza faza |
| L2 | V1 lub V | Druga faza |
| L3 | W1 lub W | Trzecia faza |
| PE | Zacisk ochronny | Ochrona przeciwporażeniowa |
Przewodu N nie doprowadzam do żadnego zacisku silnika. Jeżeli instalacja ma kabel pięciożyłowy, żyła neutralna pozostaje niewykorzystana i musi być prawidłowo zakończona w rozdzielnicy lub puszce, zgodnie z projektem instalacji. Nie wolno łączyć N z PE przy silniku.
Jeśli po uruchomieniu wał obraca się w niewłaściwą stronę, odłączam zasilanie i zamieniam miejscami dowolne dwie fazy, na przykład L1 z L2. Nie zmieniam przewodu PE. Ta zamiana odwraca kolejność wirowania pola magnetycznego i kierunek obrotów.
Jak zabezpieczyć silnik przed przeciążeniem
Samo podanie trzech faz nie jest kompletną instalacją. Silnik powinien mieć odpowiednie zabezpieczenie zwarciowe oraz wyłącznik silnikowy albo przekaźnik przeciążeniowy. Zabezpieczenie przeciążeniowe ustawia się na prąd znamionowy odczytany z tabliczki dla konkretnego napięcia i sposobu połączenia.
Przy doborze przewodu nie kieruję się wyłącznie mocą silnika. Znaczenie mają także prąd, długość trasy, sposób ułożenia kabla, temperatura i dopuszczalny spadek napięcia. Za cienki przewód może powodować spadek momentu, nagrzewanie oraz zadziałanie zabezpieczenia podczas rozruchu.
W prostym układzie rozruchu stosuje się zwykle rozłącznik, zabezpieczenie zwarciowe, stycznik i ochronę przeciążeniową. Dla silników o większej mocy może być potrzebny łagodny rozruch, układ gwiazda-trójkąt albo falownik. Cztery żyły nie wystarczą do klasycznego rozruchu gwiazda-trójkąt, ponieważ taki układ wymaga osobnego dostępu do obu końców wszystkich trzech uzwojeń.
Jeżeli silnik jest zasilany przez falownik, przewody podłącza się do wyjść U, V i W falownika, a nie bezpośrednio do sieci. W takim przypadku trzeba stosować się do instrukcji napędu, dobrać właściwy kabel i nie umieszczać zwykłego wyłącznika między falownikiem a silnikiem podczas pracy.
Pierwszy rozruch pozwala wykryć błędy
Przed próbą uruchomienia sprawdzam, czy wał może bezpiecznie wykonać obrót i czy maszyna nie jest obciążona w sposób, który może spowodować wypadek. Krótki impuls zasilania wystarcza, aby ocenić kierunek obrotów. Przy maszynach z wentylatorem, pompą lub przekładnią kierunek ma bezpośredni wpływ na działanie.
Po uruchomieniu obserwuję hałas, drgania, czas rozpędzania i prąd każdej fazy. Silnik powinien pracować równo, bez zapachu przegrzanej izolacji i bez natychmiastowego zadziałania zabezpieczenia. Pomiar prądu cęgami warto wykonać po kilku minutach pracy, gdy urządzenie osiągnie normalne warunki obciążenia.
Jeżeli wyłącznik silnikowy zadziała, nie resetuję go wielokrotnie. Najpierw sprawdzam kolejność i obecność faz, zgodność gwiazdy lub trójkąta z tabliczką, zablokowanie mechaniczne oraz ustawienie prądu zabezpieczenia. Brak jednej fazy może sprawić, że silnik będzie buczał, wolno się rozpędzał i szybko się nagrzewał.
Błędy, które najczęściej kończą się uszkodzeniem
- Podłączenie N zamiast PE lub pozostawienie obudowy bez przewodu ochronnego.
- Wybór trójkąta dla silnika 230/400 V zasilanego napięciem 400 V.
- Łączenie przewodów na podstawie samego koloru bez sprawdzenia schematu.
- Zakładanie, że cztery żyły oznaczają cztery przewody robocze.
- Ustawienie wyłącznika silnikowego na wartość znacznie wyższą niż prąd znamionowy.
- Próba zmiany kierunku przez manipulowanie przewodem ochronnym.
- Uruchamianie silnika z odłączonym lub luźno podłączonym PE.
- Pomijanie dławika, przez co zaciski są obciążane przy każdym szarpnięciu kabla.
Szczególną ostrożność zachowuję przy silnikach używanych, przewijanych i pozbawionych czytelnej tabliczki. Jeżeli nie wiadomo, które przewody należą do uzwojeń, a które do czujnika lub hamulca, potrzebne są pomiary i dokumentacja. Brak pewnego schematu jest wystarczającym powodem, aby przerwać pracę i zlecić identyfikację elektrykowi.
Najważniejsza zasada przy czterech żyłach
Poprawne podłączenie czteroprzewodowego silnika sprowadza się zwykle do trzech elementów: fazy trafiają na U, V i W, przewód ochronny na PE, a układ gwiazdy lub trójkąta musi odpowiadać napięciu z tabliczki. Najwięcej problemów powoduje nie sama kolejność przewodów, lecz pomylenie PE z N albo zastosowanie niewłaściwego napięcia uzwojeń.
Prace przy obwodzie 3 × 400 V wykonuję wyłącznie po odłączeniu i sprawdzeniu braku napięcia, a uruchomienie zlecam osobie posiadającej odpowiednie kwalifikacje, jeśli nie mam pewności co do instalacji. Kilka minut poświęconych na odczytanie tabliczki i kontrolę zabezpieczeń jest znacznie tańsze niż spalony silnik lub skutki porażenia.
