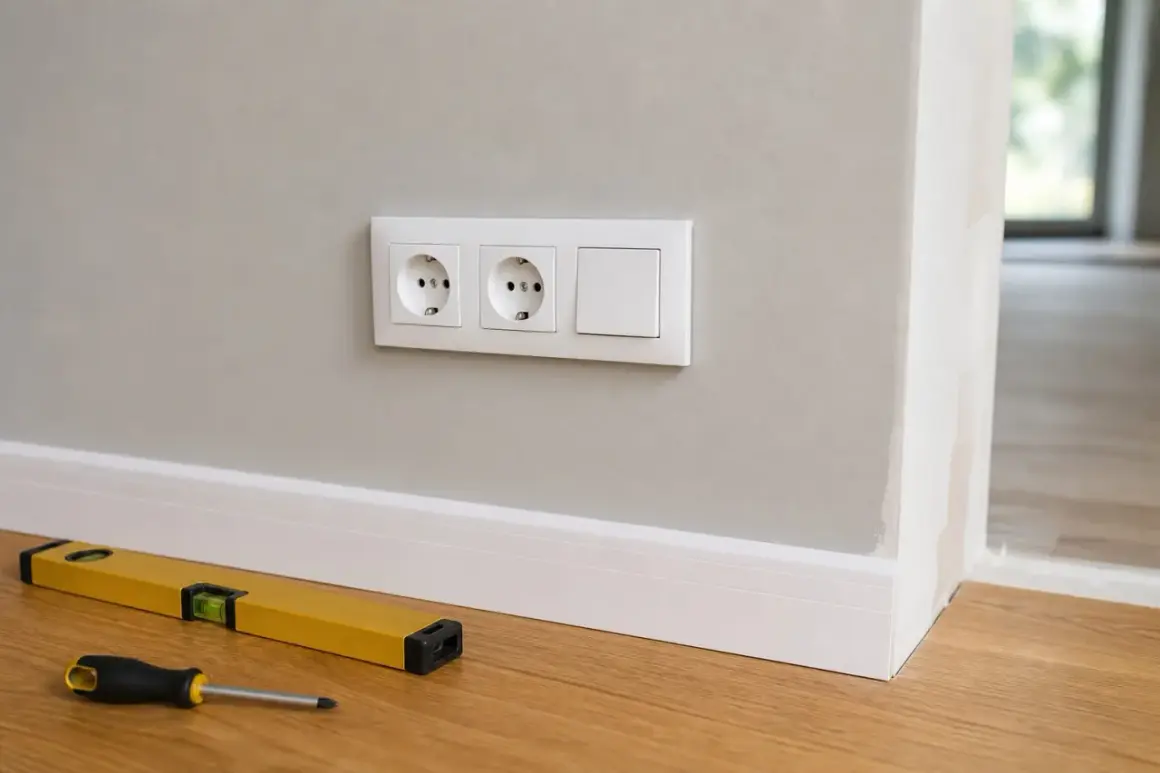

Montaż gniazdka i włącznika światła pod jeden kabel. Poziomica i śrubokręt na podłodze.

Podłączenie gniazdka i włącznika światła pod jeden kabel jest możliwe, ale tylko wtedy, gdy instalacja ma odpowiednią liczbę żył i osobny przewód prowadzący do lampy. Wyjaśniam, jak rozpoznać właściwy układ, gdzie powinny trafić przewody L, N i PE, dlaczego nie wolno zasilać gniazda z wyjścia włącznika oraz kiedy bezpieczniej zrezygnować z samodzielnej przeróbki.

Najważniejsze zasady tego połączenia w jednej puszce

  • Gniazdo musi otrzymać stałą fazę, neutralny i przewód ochronny.
  • Włącznik powinien przerywać wyłącznie przewód fazowy prowadzący do lampy.
  • Do osobnego sterowania światłem potrzebny jest drugi przewód do oprawy, a nie tylko jeden kabel zasilający puszkę.
  • Typowe nowe obwody rozdziela się na oświetleniowe 3 × 1,5 mm² i gniazdowe 3 × 2,5 mm², ale przekrój zawsze dobiera się razem z zabezpieczeniem.
  • Instalacja dwużyłowa, aluminiowa albo z niepewną kolorystyką przewodów wymaga sprawdzenia przez elektryka.

Najpierw ustal, co naprawdę oznacza jeden kabel

W języku potocznym mówi się o podłączeniu gniazdka i włącznika „pod jeden kabel”, choć w praktyce chodzi zwykle o jedną puszkę i wspólny punkt zasilania. Do puszki dochodzi przewód z rozdzielnicy, a osobny przewód biegnie od niej do lampy. Dopiero taki układ pozwala zasilać gniazdo na stałe i niezależnie sterować oświetleniem.

Jeżeli w puszce kończy się tylko jeden przewód trzyżyłowy i nie ma żadnego kabla idącego do oprawy, nie da się poprawnie sterować lampą z tego miejsca. Włącznik nie jest źródłem zasilania dla światła. On jedynie rozłącza fazę, która musi potem popłynąć przewodem do lampy.

Układ przewodów Co można uzyskać Ocena
Zasilanie w puszce i osobny przewód do lampy Stałe gniazdo oraz światło sterowane włącznikiem Typowy wariant, jeśli przekroje i zabezpieczenia są właściwe
Tylko jeden przewód zasilający, bez kabla do lampy Nie da się niezależnie podłączyć oprawy Brakuje przewodu powrotnego z wyłącznika
Stara instalacja dwużyłowa Brak prawidłowego przewodu ochronnego PE Nie należy jej rozbudowywać bez oceny elektryka
Przewód doprowadzony do punktu świetlnego, bez neutralnego w puszce włącznika Włącznik może sterować lampą, ale zwykle nie zasili poprawnie gniazda Potrzebny jest inny układ przewodów

To rozróżnienie oszczędza sporo nerwów. Najczęstszy błąd polega na założeniu, że skoro w puszce pojawia się napięcie, to można z niej zasilić wszystko. Obecność fazy nie oznacza jeszcze obecności kompletnego obwodu z neutralnym i ochroną.

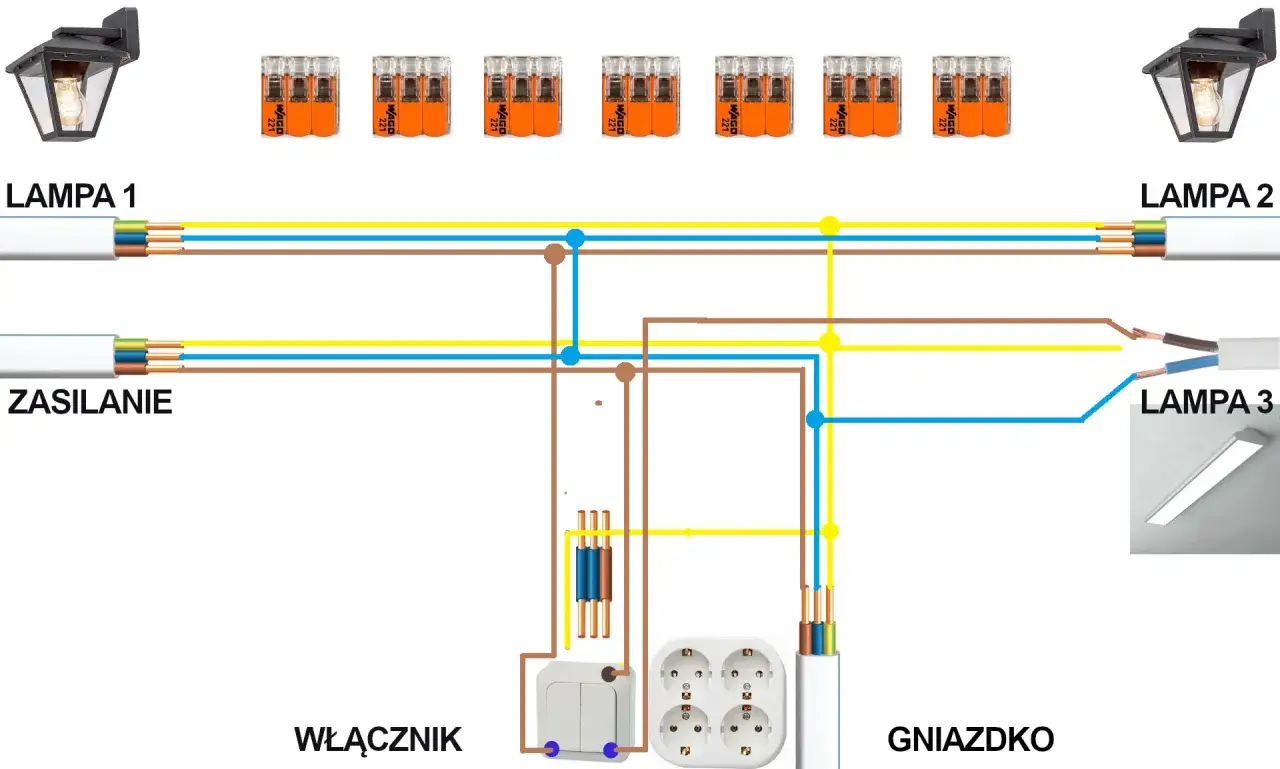

Schemat podłączenia gniazdka i włącznika światła pod jeden kabel zasilający. Widoczne lampy, złączki WAGO i elementy instalacji.

Jak wygląda poprawna logika połączeń

W najprostszym wariancie przewód fazowy L z zasilania trafia do zacisku fazowego gniazda. Z tego samego punktu wykonuje się mostek fazowy do zacisku wejściowego włącznika. Zacisk wyjściowy włącznika łączy się z żyłą prowadzącą do lampy.

Przewód neutralny N nie przechodzi przez włącznik. Łączy się go w puszce z zaciskiem N gniazda oraz z żyłą neutralną idącą do oprawy. Tak samo przewód ochronny PE powinien trafić do styku ochronnego gniazda i do zacisku ochronnego lampy, jeśli oprawa tego wymaga.
Przewód Rola w układzie Czego nie robić
L, fazowy Zasila gniazdo i przez włącznik prowadzi fazę do lampy Nie podłączać gniazda za wyjściem włącznika
N, neutralny Łączy zasilanie z gniazdem i lampą Nie przerywać go standardowym włącznikiem
PE, ochronny Chroni przed skutkami uszkodzenia izolacji Nie używać go jako żyły roboczej ani nie usuwać ze starej instalacji
W nowych przewodach faza jest zwykle brązowa, czarna lub szara, neutralny ma kolor niebieski, a ochronny żółto-zielony. Traktuję jednak kolory jako oznaczenie pomocnicze, a nie dowód. W starych instalacjach spotyka się błędne oznaczenia, przeróbki i przewody aluminiowe, dlatego funkcję każdej żyły trzeba zweryfikować odpowiednim pomiarem.

Gniazdo nie może być podłączone do przewodu wychodzącego z włącznika. Taki błąd daje charakterystyczny objaw: gniazdko działa tylko wtedy, gdy świeci lampa. W skrajnym przypadku można też doprowadzić do zwarcia albo utraty ochrony przeciwporażeniowej.

Jak przygotować puszkę i przewody

Połączenie gniazda i włącznika zajmuje więcej miejsca niż pojedynczy mechanizm. W jednej puszce trzeba zmieścić przewód zasilający, przewód do lampy, złączki, mostek oraz dwa elementy osprzętu. Z mojego doświadczenia wynika, że głęboka puszka, często około 60 mm, znacznie ułatwia ułożenie przewodów i ogranicza ryzyko ich nadmiernego zaginania.

Do łączenia żył stosuje się złączki przeznaczone do danego rodzaju i przekroju przewodu. Nie skręcaj przewodów „na szybko” i nie upychaj połączeń pod mechanizmem. Luźny styk może po pewnym czasie powodować grzanie, iskrzenie i nadpalenie zacisków, nawet jeśli początkowo wszystko działa poprawnie.

Przekrój przewodów a zabezpieczenie

W typowych nowych instalacjach przewody oświetleniowe wykonuje się często jako 3 × 1,5 mm², a obwody gniazd jako 3 × 2,5 mm². Nie jest to jednak uniwersalna recepta. Liczą się również sposób ułożenia przewodu, długość obwodu, obciążenie, spadek napięcia i wartość wyłącznika nadprądowego.

Nie wolno podłączać gniazda do przypadkowego przewodu 1,5 mm² tylko dlatego, że „mieści się w puszce”. Z drugiej strony zastosowanie grubszego przewodu nie naprawia źle dobranego zabezpieczenia. Przekrój, obciążenie i wyłącznik muszą tworzyć jeden spójny układ.

Przeczytaj również: B16 czy C16? Różnice charakterystyk wyłącznika nadprądowego

Bezpieczeństwo przed rozpoczęciem pracy

Przed otwarciem puszki wyłącz właściwy obwód w rozdzielnicy, zabezpiecz go przed przypadkowym załączeniem i sprawdź brak napięcia na wszystkich żyłach. Najbezpieczniej użyć dwubiegunowego wskaźnika napięcia. Sam bezdotykowy próbnik nie daje wystarczającej pewności przy instalacji, w której przewody mogą być źle opisane.

Wyłącznik różnicowoprądowy nie zastępuje odłączenia zasilania i nie chroni przed każdym błędem montażowym. Po zakończeniu prac prawidłowo wykonany obwód powinien zostać sprawdzony pomiarami ochronnymi, między innymi pod kątem ciągłości PE, rezystancji izolacji, impedancji pętli zwarcia i działania RCD. To etap dla osoby z odpowiednimi kwalifikacjami, nie tylko dla domowego testu „czy lampka świeci”.

Kiedy wspólne zasilanie gniazda i światła jest złym pomysłem

W nowych instalacjach preferuje się oddzielne obwody gniazdowe i oświetleniowe. Dzięki temu awaria albo wyłączenie zabezpieczenia gniazd nie pogrąża pomieszczenia w ciemności. Rozdzielenie obwodów ułatwia również dobór zabezpieczeń i późniejszą rozbudowę instalacji.

Wspólny punkt w puszce może być technicznie wykonalny, ale nie oznacza to, że każdy sposób zasilenia będzie poprawny. Szczególnej ostrożności wymagają następujące sytuacje:

  • instalacja dwużyłowa, w której brakuje osobnego przewodu PE,
  • stare przewody aluminiowe z kruchą izolacją lub nadpalonymi połączeniami,
  • nieznane zabezpieczenie obwodu albo brak ochrony różnicowoprądowej tam, gdzie jest wymagana,
  • łazienka, kuchnia, garaż lub zewnętrzna część budynku, gdzie występują dodatkowe warunki środowiskowe,
  • gniazdo przeznaczone do urządzeń o dużej mocy, takich jak grzejnik, pralka, zmywarka czy elektronarzędzie warsztatowe.

W warsztacie szczególnie łatwo przekroczyć możliwości wspólnego obwodu. Wiertarka, szlifierka i odkurzacz uruchomione jednocześnie mogą powodować zadziałanie zabezpieczenia, a przewód doprowadzony do starego gniazda może nie być przygotowany na takie obciążenie. Do dużych odbiorników lepiej prowadzić osobne, zaprojektowane obwody.

Błędy, które wychodzą dopiero po włączeniu zasilania

Niektóre pomyłki są oczywiste, bo zabezpieczenie wyłącza się natychmiast. Inne są bardziej podstępne i ujawniają się dopiero po kilku tygodniach. Zwracam uwagę zwłaszcza na luźne zaciski, mostkowanie przewodu ochronnego oraz podłączanie gniazda do fazy przełączanej.

Objaw Prawdopodobna przyczyna Co to oznacza
Gniazdo działa tylko przy włączonym świetle Gniazdo podłączono za wyłącznikiem Brak stałej fazy w gnieździe
Natychmiast wybija zabezpieczenie Zwarcie L-N, L-PE albo pomylone zaciski Nie wolno ponownie załączać obwodu bez znalezienia przyczyny
Gniazdo lub ramka robi się ciepła Luźny styk, przeciążenie albo uszkodzony osprzęt Ryzyko nadtopienia i pożaru
Lampa świeci stale Przewód do lampy pominięto w torze wyłącznika Włącznik nie rozłącza fazy
Metalowa obudowa urządzenia „kopie” Brak ciągłości PE albo poważny błąd instalacji Natychmiast odłączyć obwód i wezwać elektryka

Nie testuj takiej instalacji podłączaniem mocnego odbiornika. Najpierw trzeba ustalić, czy przewody są właściwie zakończone i czy ochrona działa. Działające światło nie jest dowodem poprawnego montażu, podobnie jak brak natychmiastowego zadziałania zabezpieczenia nie oznacza, że wszystko wykonano bezpiecznie.

Najkrótsza droga do bezpiecznego efektu

Jeśli do puszki dochodzi zasilanie, z puszki wychodzi osobny przewód do lampy, a obwód ma prawidłowo dobrane przewody i zabezpieczenia, wspólne zamontowanie gniazda oraz włącznika jest możliwe. Logika pozostaje prosta: stała faza do gniazda, mostek do wejścia włącznika, faza przełączana do lampy, a N i PE prowadzone bez przerywania.

Jeżeli brakuje przewodu do oprawy, instalacja jest dwużyłowa, kolory się nie zgadzają albo nie znasz parametrów zabezpieczeń, nie warto zgadywać. W takiej sytuacji elektryk może szybko sprawdzić obwód, dobrać właściwy sposób prowadzenia przewodów i wykonać pomiary, dzięki którym nowe gniazdo będzie nie tylko działało, ale też bezpiecznie zasilało urządzenia przez lata.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Potrzebne jest zasilanie doprowadzone do puszki oraz osobny przewód biegnący do lampy. Sam jeden przewód trzyżyłowy bez kabla do oprawy nie pozwoli niezależnie sterować światłem i zasilać gniazda.

Stała faza L zasila gniazdo i przez mostek trafia na wejście włącznika, a jego wyjście prowadzi fazę przełączaną do lampy. Neutralny N łączy gniazdo z lampą bez przechodzenia przez włącznik, natomiast PE prowadzi się do styków ochronnych gniazda i oprawy, jeśli tego wymaga.

Gniazdo podłączone do fazy przełączanej będzie działać tylko wtedy, gdy świeci lampa. Taki błąd może również doprowadzić do zwarcia albo utraty ochrony przeciwporażeniowej.

Pomoc elektryka jest szczególnie potrzebna przy instalacji dwużyłowej, przewodach aluminiowych, niepewnej kolorystyce żył lub nieznanych zabezpieczeniach. W typowych nowych instalacjach oświetlenie wykonuje się często przewodem 3 × 1,5 mm², a gniazda 3 × 2,5 mm², ale przekrój trzeba zawsze dobrać razem z obciążeniem i zabezpieczeniem.
