Gdy bezpiecznik wyłącza obwód, nie zawsze oznacza to zwykłe przeciążenie. Przyczyną może być zwarcie, prąd rozruchowy silnika, niewłaściwa charakterystyka zabezpieczenia albo źle dobrany wkład. W tym artykule porządkuję rodzaje bezpieczników, pokazuję ich zastosowania i wyjaśniam, na jakie parametry patrzeć przy instalacji domowej, warsztatowej, przemysłowej oraz fotowoltaicznej.
Najważniejsze informacje o zabezpieczeniach elektrycznych
- Bezpiecznik topikowy przerywa obwód przez stopienie wkładki i po zadziałaniu trzeba go wymienić.
- Wyłącznik nadprądowy można ponownie załączyć po usunięciu przyczyny przeciążenia lub zwarcia.
- Symbol gG oznacza ochronę ogólnego przeznaczenia, a aM zabezpieczenie zwarciowe obwodów silnikowych.
- Charakterystyka B, C lub D decyduje o tym, jak wyłącznik reaguje na prąd rozruchowy.
- Przy doborze liczą się nie tylko ampery, lecz także napięcie, zdolność wyłączania, typ obciążenia i selektywność.

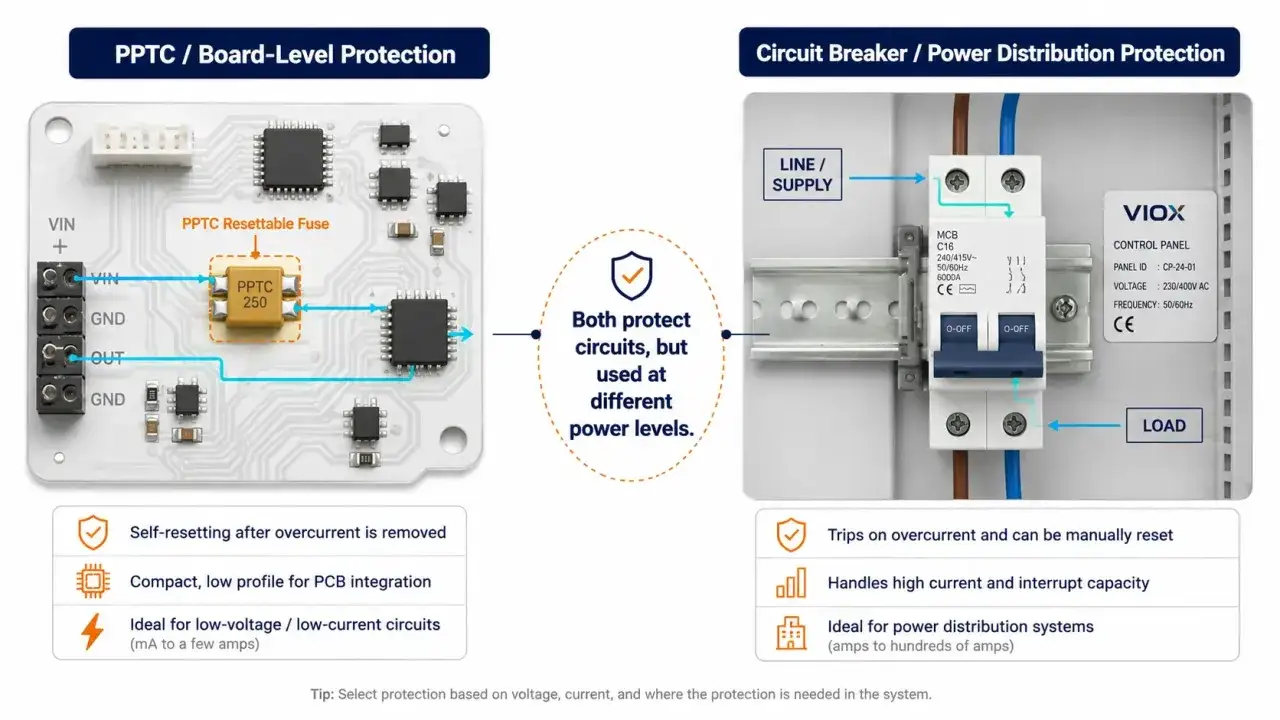

Jak dzielić zabezpieczenia elektryczne
W języku potocznym niemal każde zabezpieczenie w rozdzielnicy nazywa się bezpiecznikiem. Technicznie to skrót myślowy. Bezpiecznik topikowy działa jednorazowo, natomiast wyłącznik nadprądowy ma mechanizm, który po zadziałaniu można ponownie załączyć.
Oba rozwiązania mają chronić przewody i urządzenia przed skutkami przeciążenia oraz zwarcia. Nie chronią jednak w identyczny sposób. Wkładka topikowa często bardzo dobrze ogranicza energię zwarcia, a wyłącznik nadprądowy zapewnia wygodę obsługi i szybką lokalizację wyłączonego obwodu.
| Typ zabezpieczenia | Jak działa | Gdzie spotyka się je najczęściej |
|---|---|---|
| Topikowe | Element topikowy przepala się przy zbyt dużym prądzie | Rozdzielnice, maszyny, instalacje przemysłowe, pojazdy |
| Wyłącznik nadprądowy | Wyzwalacz termiczny reaguje na przeciążenie, a elektromagnetyczny na zwarcie | Domowe i warsztatowe rozdzielnice modułowe |
| Różnicowoprądowe | Rozłącza obwód po wykryciu prądu upływowego | Ochrona przeciwporażeniowa i przeciwpożarowa |
| Samochodowe | Topik w obudowie płytkowej lub cylindrycznej | Instalacje 12 V i 24 V w pojazdach oraz maszynach |
Jedno ważne doprecyzowanie oszczędza wielu błędów. Wyłącznik różnicowoprądowy nie jest bezpiecznikiem, bo reaguje na nierównowagę prądów, a nie na klasyczne przeciążenie. Dopiero aparat RCBO, czyli połączenie ochrony nadprądowej i różnicowoprądowej, pełni obie funkcje w jednym module.
Wkładki topikowe różnią się budową i zastosowaniem
Wkładka topikowa jest prosta, ale jej dobór wcale nie jest przypadkowy. W środku znajduje się element, który nagrzewa się wraz ze wzrostem prądu i po przekroczeniu określonych warunków przerywa obwód. To rozwiązanie jest tanie, odporne na zużycie mechaniczne i bardzo skuteczne przy dużych prądach zwarciowych.
Bezpieczniki D i DO
W starszych instalacjach oraz części rozdzielnic nadal można spotkać bezpieczniki gwintowane typu D. Nowszy system D0 obejmuje wkładki D01, D02 i D03, montowane w podstawach na szynie DIN. W praktyce D01 stosuje się przy mniejszych prądach, D02 zwykle w obwodach do około 63 A, a D03 przy większych wartościach, zależnie od konkretnego systemu i producenta.
Ich zaletą jest prosta kontrola wzrokowa i duża odporność na zwarcia. Wadą pozostaje konieczność wymiany wkładki oraz ryzyko, że ktoś wkręci element o zbyt dużym prądzie znamionowym. Nigdy nie wolno zastępować bezpiecznika drutem ani „mocniejszą” wkładką tylko dlatego, że poprzednia często się przepalała.
Bezpieczniki cylindryczne
Wkładki cylindryczne mają ceramiczną lub szklaną obudowę i metalowe końcówki. Występują między innymi w rozmiarach 10 x 38 mm, 14 x 51 mm oraz 22 x 58 mm. Mniejsze odmiany dobrze sprawdzają się w automatyce, sterowaniu i instalacjach maszyn, a większe w obwodach o wyższym prądzie roboczym.
Wersje szklane są popularne w elektronice, ponieważ można łatwo zobaczyć przepalony element. W instalacjach energetycznych częściej wybiera się wkładki ceramiczne, które lepiej znoszą wysoką temperaturę i mogą mieć większą zdolność wyłączania.
Bezpieczniki NH
Bezpieczniki NH mają masywną konstrukcję z nożowymi stykami i najczęściej są montowane w podstawach lub rozłącznikach bezpiecznikowych. Stosuje się je w rozdzielnicach przemysłowych, zasilaniu budynków, maszynach i obwodach, w których mogą pojawić się bardzo duże prądy zwarciowe.
Wymiana wkładki NH wymaga odpowiednich uchwytów, środków ochrony i doświadczenia. To nie jest element do samodzielnej obsługi w czynnej rozdzielnicy. W warsztacie spotykam się z nimi głównie tam, gdzie zwykły modułowy wyłącznik nadprądowy nie zapewnia wystarczającej zdolności wyłączania.
Klasy gG, aM i gPV
Oznaczenie na wkładce mówi, jakie zjawisko ma ona obsługiwać. gG, dawniej często spotykane jako gL-gG, oznacza pełnozakresową ochronę przed przeciążeniem i zwarciem. To typ ogólnego przeznaczenia, używany między innymi do ochrony przewodów i standardowych odbiorników.
Wkładka aM jest przeznaczona głównie do ochrony zwarciowej silników. Nie zastępuje zabezpieczenia przeciążeniowego, dlatego w obwodzie silnikowym współpracuje na przykład z wyłącznikiem silnikowym lub przekaźnikiem termicznym. Z kolei gPV dobiera się do obwodów fotowoltaicznych, gdzie znaczenie mają prąd stały, napięcie instalacji i specyfika prądów zwarciowych paneli.
Wyłączniki nadprądowe są wygodne, ale trzeba dobrać ich charakterystykę
Wyłącznik nadprądowy, potocznie nazywany automatycznym bezpiecznikiem, ma dwa podstawowe mechanizmy. Człon termiczny reaguje z opóźnieniem na przeciążenie, a człon elektromagnetyczny odłącza obwód niemal natychmiast przy dużym prądzie zwarciowym.
Najczęściej spotyka się charakterystyki B, C i D. Litera nie oznacza jakości aparatu, tylko zakres prądu, przy którym zadziała człon zwarciowy.
| Charakterystyka | Próg szybkiego zadziałania | Typowe zastosowanie |
|---|---|---|
| B | około 3-5 × In | Oświetlenie, gniazda, odbiorniki o małym prądzie rozruchowym |
| C | około 5-10 × In | Silniki, transformatory, elektronarzędzia i większe obciążenia rozruchowe |
| D | około 10-20 × In | Duże silniki i urządzenia o bardzo wysokim prądzie załączenia |
Przykładowo wyłącznik C16 może tolerować krótkotrwały prąd rozruchowy znacznie lepiej niż B16. Nie oznacza to jednak, że charakterystyka C zawsze jest lepsza. Zmiana B16 na C16 bez sprawdzenia instalacji może pogorszyć warunki ochrony, jeśli przewody lub impedancja pętli zwarcia nie pozwolą na wystarczająco szybkie zadziałanie.

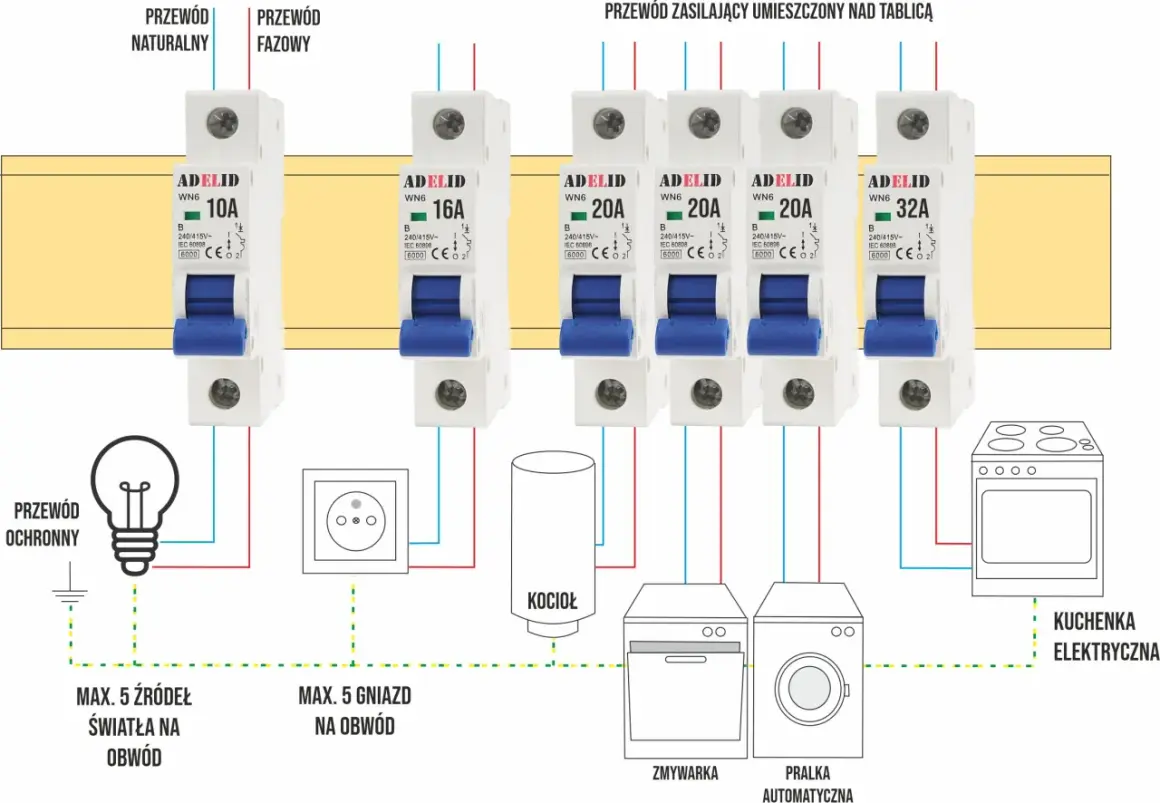

W domowych obwodach gniazd i oświetlenia najczęściej stosuje się charakterystykę B. C pojawia się przy urządzeniach z silnikiem, takich jak kompresor, pilarka, odkurzacz warsztatowy czy pompa. Charakterystyka D jest rozwiązaniem specjalistycznym, a nie sposobem na ciągłe eliminowanie problemu wybijającego zabezpieczenia.
Do silników, elektroniki i fotowoltaiki potrzebne są inne rozwiązania
Nie każde obciążenie zachowuje się tak samo po włączeniu. Grzałka pobiera prąd zbliżony do roboczego, ale silnik, transformator czy zasilacz impulsowy może przez ułamek sekundy pobrać wielokrotnie więcej. Właśnie dlatego dobiera się nie tylko prąd znamionowy, lecz także charakter obciążenia i prąd rozruchowy.
Obwody silnikowe
W małych silnikach sprawdza się zwykle wyłącznik nadprądowy o charakterystyce C, a w trudniejszych przypadkach D lub układ z bezpiecznikiem aM i osobną ochroną przeciążeniową. Sam bezpiecznik zwarciowy nie wykrywa każdej sytuacji, w której silnik pracuje zbyt ciężko i powoli się przegrzewa.
Z mojego punktu widzenia najczęstszy błąd polega na zwiększaniu wartości zabezpieczenia zamiast znalezienia przyczyny. Zablokowane łożysko, tępe narzędzie, za długi przewód albo spadek napięcia mogą powodować zadziałanie zabezpieczenia, a mocniejsza wkładka tylko zwiększy ryzyko uszkodzenia przewodów i uzwojeń.
Elektronika i zasilacze
W układach elektronicznych używa się bezpieczników szybkich, zwłocznych albo bardzo szybkich. Bezpiecznik szybki reaguje szybko na zwarcie, natomiast zwłoczny pozwala przetrwać krótki impuls związany z ładowaniem kondensatorów lub startem transformatora.
Oznaczenia takie jak F i T spotykane na wkładkach informują odpowiednio o działaniu szybkim i zwłocznym. Wymiana T1A na F1A może powodować przepalanie przy każdym uruchomieniu, a zastąpienie bezpiecznika szybkiego zwłocznym może opóźnić ochronę wrażliwego układu.
Przeczytaj również: Układ elektryczny w domu i warsztacie - jak go zaplanować?
Fotowoltaika i prąd stały
W instalacjach PV stosuje się wkładki przeznaczone do prądu stałego, często oznaczane jako gPV. Nie można bezrefleksyjnie użyć zwykłego bezpiecznika AC, ponieważ łuk elektryczny w obwodzie stałoprądowym gaśnie trudniej.
Przy doborze trzeba uwzględnić napięcie całego łańcucha paneli, prąd zwarciowy, temperaturę, liczbę równoległych stringów oraz wymagania producenta falownika. W tych obwodach szczególnie ważna jest zdolność wyłączania, ponieważ napięcia mogą sięgać setek, a w większych instalacjach nawet ponad 1000 V DC.
Jak dobrać właściwe zabezpieczenie do instalacji
Dobór zaczynam od przewodu i obciążenia, nie od samego urządzenia ochronnego. Bezpiecznik ma chronić instalację, więc jego prąd znamionowy musi być dopasowany do przekroju przewodu, sposobu ułożenia, temperatury oraz dopuszczalnego obciążenia długotrwałego.
- Określ napięcie i rodzaj obwodu, czyli AC albo DC.
- Sprawdź prąd roboczy odbiornika oraz jego możliwy prąd rozruchowy.
- Dopasuj prąd znamionowy do przewodu, a nie odwrotnie.
- Wybierz charakterystykę lub klasę wkładki odpowiednią dla danego obciążenia.
- Sprawdź zdolność wyłączania, na przykład 6 kA lub 10 kA w przypadku wyłączników modułowych.
- Zweryfikuj selektywność, aby przy usterce wyłączył się możliwie najbliższy zabezpieczony obwód.
Parametr In oznacza prąd znamionowy zabezpieczenia, a Un jego napięcie znamionowe. Zdolność wyłączania podawana w kiloamperach mówi, jaki maksymalny prąd zwarciowy aparat może bezpiecznie przerwać. W małej instalacji domowej często wystarcza aparat o zdolności 6 kA, ale ostateczna wartość wynika z projektu i spodziewanego prądu zwarciowego.
Selektywność oznacza takie zestawienie zabezpieczeń, aby awaria w jednym obwodzie nie wyłączyła całego budynku. W praktyce pomaga odpowiednie stopniowanie prądów, charakterystyk i czasów działania, ale nie można zakładać, że samo zastosowanie wkładki o mniejszej wartości zawsze zapewni pełną selektywność.
Przy wymianie wkładki sprawdzam również jej format, klasę działania, napięcie i zdolność wyłączania. Ta sama wartość 16 A nie oznacza tego samego zabezpieczenia. Wkładka gG 16 A, aM 16 A, gPV 16 A i bezpiecznik samochodowy 16 A mogą mieć zupełnie inne przeznaczenie.
Błędy, które osłabiają ochronę instalacji
Najgroźniejszym błędem jest montowanie zabezpieczenia o większym prądzie tylko po to, aby przestało się wyłączać. Jeśli przewód ma zbyt mały przekrój, taka zmiana może doprowadzić do jego przegrzewania, zanim zadziała zabezpieczenie.
Drugi problem to mieszanie typów wkładek. Nie wystarczy, że element pasuje mechanicznie do podstawy. Liczą się parametry elektryczne, a w niektórych systemach także kodowanie zapobiegające włożeniu wkładki o nieprawidłowym prądzie.
Nie należy również utożsamiać wyłącznika różnicowoprądowego z ochroną zwarciową. RCD może zadziałać przy upływie prądu do ziemi, ale nie zastępuje wyłącznika nadprądowego. Gdy zabezpieczenie wyłącza obwód, najpierw odłączam odbiorniki i szukam przyczyny, zamiast wielokrotnie podnosić dźwignię.
Prace przy instalacji 230/400 V wymagają odpowiednich kwalifikacji i pomiarów. Sam odczyt wartości na obudowie nie wystarcza, jeśli nie znamy stanu przewodów, układu sieci, impedancji pętli zwarcia oraz warunków, w których pracuje urządzenie.
Dobry bezpiecznik to element całego układu ochrony
Najprostsza zasada brzmi tak: bezpiecznik ma zadziałać wystarczająco szybko, ale nie może reagować na każdy normalny impuls pracy urządzenia. Do zwykłego obwodu domowego zwykle pasuje wyłącznik B, do wielu elektronarzędzi C, a do specjalistycznych odbiorników dobiera się rozwiązanie na podstawie pomiarów i danych producenta.
Wkładki topikowe nadal mają dużo sensu, szczególnie w instalacjach o dużych prądach zwarciowych, ochronie silników, fotowoltaice i elektronice. Wyłączniki nadprądowe wygrywają wygodą, ale ich dobór również wymaga sprawdzenia przewodów i warunków zwarciowych. Najbezpieczniejszy wybór nie jest tym o największym amperażu, tylko tym, który pasuje do całego obwodu.
