Gniazdo pod dachem, lampa na odkrytej elewacji i puszka przy trawniku pracują w zupełnie różnych warunkach. Dobór zaczyna się od odpowiedzi na pytanie, jakie IP na zewnątrz sprawdzi się w konkretnym miejscu, a nie od kupienia produktu z najwyższą dostępną klasą. Wyjaśniam, co oznaczają cyfry, kiedy wystarczy IP44, kiedy lepiej wybrać IP65 lub IP67 oraz dlaczego sama szczelność obudowy nie zastępuje poprawnego montażu i ochrony przeciwporażeniowej.
Najkrótsza odpowiedź to IP44 pod dachem i IP65 na otwartej ścianie
- IP44 zwykle wystarcza na zadaszonym tarasie, balkonie lub przy wejściu osłoniętym przed deszczem.
- IP65 jest rozsądnym wyborem dla opraw, puszek i osprzętu na odkrytej elewacji.
- IP67 przydaje się tam, gdzie istnieje ryzyko czasowego zalania lub zanurzenia.
- IP67 nie oznacza automatycznie odporności na silny strumień wody, dlatego przy myciu ciśnieniowym trzeba sprawdzić także klasę IP66.
- IP nie mówi o odporności na UV, mróz, korozję ani uderzenia. Te cechy trzeba ocenić osobno.

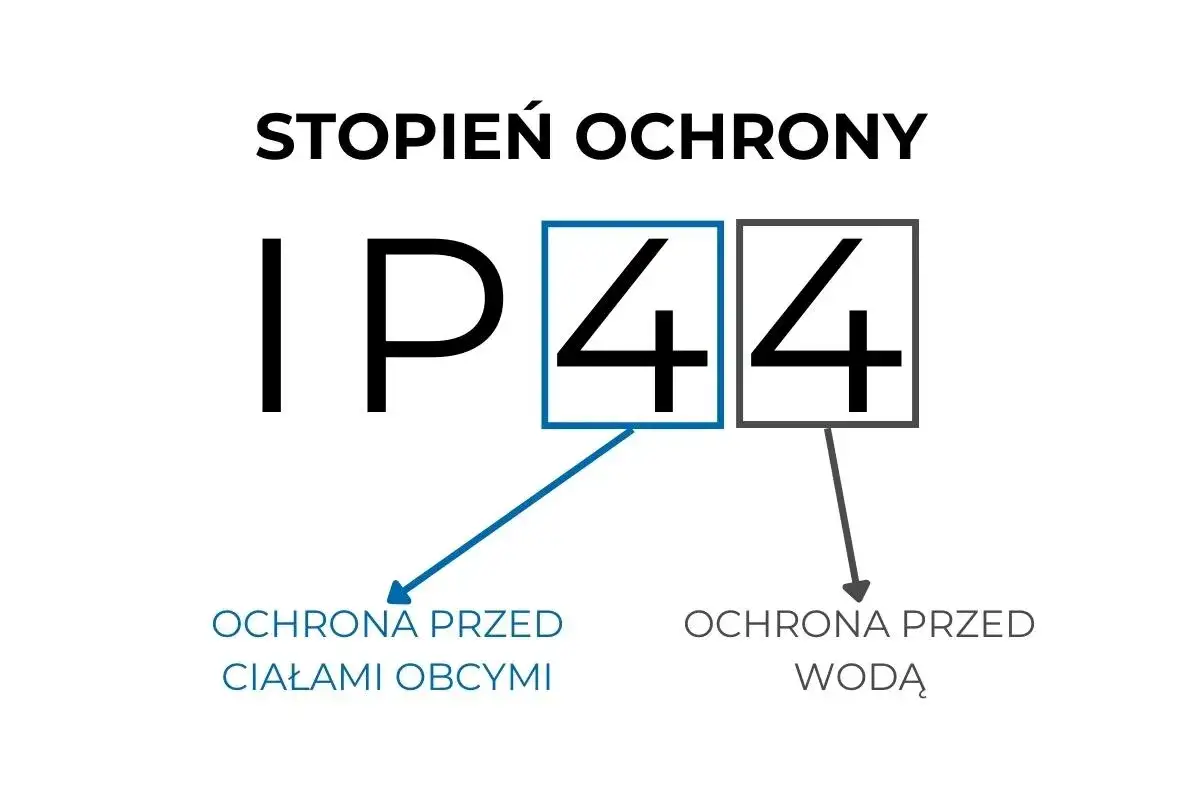

Co naprawdę oznaczają cyfry w oznaczeniu IP
Skrót IP oznacza stopień ochrony obudowy przed wnikaniem ciał stałych i wody. Pierwsza cyfra opisuje ochronę przed pyłem oraz dostępem do części niebezpiecznych, a druga odnosi się do działania wody. Klasyfikację definiuje norma IEC 60529.
Im wyższa cyfra, tym wyższy poziom ochrony w danym badaniu, ale nie oznacza to, że każda wyższa klasa sprawdzi się w każdym scenariuszu. Dobrym przykładem jest IP67, które chroni przed czasowym zanurzeniem, lecz nie musi obejmować silnego strumienia wody testowanego dla IP66.
| Klasa | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| IP44 | Przed ciałami większymi niż 1 mm | Przed bryzgami wody z różnych kierunków | Zadaszony taras, balkon, wejście |
| IP54 | Ograniczone wnikanie pyłu | Bryzgi wody | Osłonięty warsztat lub wiata |
| IP55 | Ograniczone wnikanie pyłu | Strumienie wody | Miejsca narażone na deszcz i okazjonalne mycie |
| IP65 | Pełna pyłoszczelność | Strumienie wody | Odkryta elewacja, puszki, oprawy zewnętrzne |
| IP66 | Pełna pyłoszczelność | Silne strumienie wody | Warsztat, mycie powierzchni, trudniejsze warunki |
| IP67 | Pełna pyłoszczelność | Czasowe zanurzenie w wodzie | Strefy przy gruncie i miejsca z ryzykiem zalania |
| IP68 | Pełna pyłoszczelność | Długotrwałe zanurzenie na warunkach producenta | Specjalistyczne urządzenia wodne |
Jeżeli w oznaczeniu pojawia się litera X, na przykład IPX4, oznacza to brak zadeklarowanego poziomu dla pierwszej cyfry. Nie jest to równoznaczne z brakiem ochrony, ale również nie daje podstaw do założenia, że obudowa jest pyłoszczelna.
Jak dobrać klasę IP do konkretnego miejsca
Najważniejsze pytanie brzmi nie „jak najwyższe IP kupić”, lecz z jaką wodą i zabrudzeniami urządzenie będzie miało kontakt. Inne wymagania ma lampa pod szerokim okapem, a inne gniazdo umieszczone metr nad ziemią na ścianie wystawionej na deszcz z wiatrem.
| Miejsce montażu | Rozsądny wybór | Na co uważać |
|---|---|---|
| Zadaszony balkon lub taras | IP44 | Osłona powinna ograniczać bezpośredni deszcz i zaciekanie po ścianie. |
| Przy wejściu pod dachem | IP44 lub IP54 | Sprawdź, czy wiatr nie nawiewa wody od frontu i boków. |
| Odkryta elewacja | IP65 | Potrzebna jest także odporność obudowy na UV i zmiany temperatury. |
| Gniazdo przy garażu lub warsztacie | IP55 lub IP65 | Wybierz model z klapką, dławicą i ochroną RCD w obwodzie. |
| Oprawa albo puszka blisko gruntu | IP65 lub IP66 | Dochodzi błoto, śnieg, podlewanie i przypadkowe uderzenia. |
| Ryzyko zalania lub podtopienia | IP67 lub IP68 | Sprawdź warunki zanurzenia podane przez producenta. |
IP44 nie jest z definicji złym wyborem na zewnątrz. Ma sens w miejscu osłoniętym, gdzie urządzenie jest narażone głównie na wilgoć i przypadkowe zachlapanie. Na całkowicie odkrytej ścianie traktuję je jednak jako rozwiązanie kompromisowe, bo deszcz padający pod kątem i woda spływająca po elewacji szybko pokazują granice tej klasy.
Przy otwartej przestrzeni najczęściej wybieram IP65. Zapewnia pełną ochronę przed pyłem i strumieniami wody, a jednocześnie nie wymaga stosowania rozwiązań przeznaczonych do zanurzania. Jeśli urządzenie może znaleźć się w kałuży, przy odpływie albo w miejscu regularnie zalewanym, sama klasa IP65 już nie wystarczy.
Gniazdo, lampa i puszka wymagają innego podejścia
Gniazda zewnętrzne
W zadaszonym miejscu często sprawdzi się gniazdo IP44 z klapką. Klapka powinna zamykać się pewnie, a obudowa musi być zamontowana zgodnie z instrukcją. Na odkrytej elewacji lepiej zastosować gniazdo IP55 lub IP65, zwłaszcza gdy będzie używane przez cały rok.
Trzeba sprawdzić, czy deklarowana klasa obowiązuje także po włożeniu wtyczki. W wielu modelach IP44 dotyczy zamkniętej klapki, a po podłączeniu przewodu ochrona przed wodą może być mniejsza. Nie montowałbym gniazda nisko nad ziemią tylko dlatego, że na opakowaniu widnieje IP44.
Oświetlenie elewacyjne i ogrodowe
Lampa pod okapem może pracować poprawnie z klasą IP44, jeżeli nie jest wystawiona na bezpośredni deszcz. Kinkiet na otwartej ścianie, reflektor przy podjeździe lub oprawa przy śmietniku mają trudniejsze warunki, dlatego praktyczniejszy będzie zwykle model IP65.
Oprawy montowane nisko, w gruncie albo przy oczku wodnym wymagają osobnej oceny. W takich miejscach liczy się nie tylko IP67 lub IP68, lecz także sposób prowadzenia przewodu, zabezpieczenie przed uszkodzeniem i zgodność oprawy z przeznaczeniem do danej strefy.
Przeczytaj również: Gdzie zamontować czujnik gazu? Metan i LPG krok po kroku
Puszki i połączenia przewodów
Dla puszki połączeniowej na zewnątrz rozsądnym punktem wyjścia jest IP65. Sama obudowa nie zapewni jednak szczelności, jeśli przewód zostanie przeprowadzony przez przypadkowo wywiercony otwór. Dławica kablowa musi pasować do średnicy przewodu, a niewykorzystane wejścia trzeba zamknąć elementami przewidzianymi przez producenta.
W puszkach umieszczonych przy ziemi lub w miejscu narażonym na silny deszcz warto rozważyć IP66, a przy realnym ryzyku zalania IP67. Nie należy wkładać do takiej obudowy zwykłych złączek bez sprawdzenia ich przeznaczenia. Klasa całego połączenia jest tak dobra, jak najsłabszy element zestawu.
Sam symbol IP nie zapewnia trwałości instalacji
Stopień ochrony IP dotyczy przede wszystkim wnikania pyłu i wody. Nie informuje, czy tworzywo wytrzyma kilka lat promieniowania UV, czy obudowa nie popęka na mrozie i czy metalowe elementy nie zaczną korodować. Dlatego przy zakupie sprawdzam także zakres temperatur, odporność na UV i materiał obudowy.
Drugim pomijanym parametrem jest klasa IK, czyli odporność na udary mechaniczne. Lampa IP65 może być szczelna, ale jednocześnie łatwo pęknąć po uderzeniu piłką, narzędziem albo kamieniem wyrzuconym spod kosiarki. W warsztacie, garażu i przy podjeździe IK ma realne znaczenie.
Na zewnątrz występuje również kondensacja. Szczelna obudowa nie zawsze oznacza, że wewnątrz nie pojawi się wilgoć przy gwałtownych zmianach temperatury. Pomagają właściwe uszczelki, membrany odpowietrzające i montaż zgodny z instrukcją, ale nie wolno samodzielnie zaklejać otworów odpływowych lub odpowietrzających, jeśli producent je przewidział.
Osobną kwestią jest przewód. Obudowa IP65 nie sprawi, że kabel przeznaczony wyłącznie do wnętrz stanie się odporny na słońce i mróz. Przewód, peszel oraz uchwyty powinny mieć zastosowanie dopuszczone przez producenta do warunków zewnętrznych.
Jak wybrać i zamontować osprzęt bez typowych błędów
- Określ miejsce montażu. Zaznacz, czy urządzenie będzie pod dachem, na odkrytej ścianie, przy ziemi, w kurzu lub w strefie możliwego zalania.
- Oceń rodzaj kontaktu z wodą. Sporadyczne bryzgi wskazują na IP44, deszcz i strumienie wody na IP55 lub IP65, a czasowe zanurzenie na IP67.
- Dobierz pierwszą cyfrę. W czystym, zadaszonym miejscu IP4x może wystarczyć. Przy pyle, piasku i zabrudzeniach rozsądniej wybrać IP6x.
- Sprawdź parametry dodatkowe. Poszukaj informacji o UV, mrozie, korozji, IK i dopuszczalnym sposobie montażu.
- Zachowaj szczelność podczas instalacji. Stosuj właściwe dławice, nie uszkadzaj uszczelek, nie zostawiaj otwartych wejść kablowych i przestrzegaj kierunku montażu wskazanego przez producenta.
- Zadbaj o ochronę elektryczną. Gniazdo zewnętrzne powinno pracować w obwodzie z ochroną różnicowoprądową 30 mA, przewodem ochronnym PE i prawidłowo dobranym zabezpieczeniem. Dobór oraz pomiary instalacji najlepiej powierzyć elektrykowi z odpowiednimi uprawnieniami.
Najczęstszy błąd polega na kupieniu szczelnej puszki, a potem przewierceniu jej w taki sposób, że woda spływa prosto do środka. Równie problematyczne jest zbyt mocne dokręcenie pokrywy, które może zdeformować uszczelkę. Montaż wpływa na rzeczywistą klasę ochrony równie mocno jak oznaczenie na produkcie.
Nie traktowałbym też IP jako zamiennika zabezpieczeń elektrycznych. Nawet całkowicie pyłoszczelna i odporna na wodę obudowa nie ochroni przed skutkami uszkodzonego przewodu, braku PE albo nieprawidłowo działającego wyłącznika różnicowoprądowego.
Najrozsądniejsza zasada dla domowej instalacji zewnętrznej
W typowym domu przyjmuję prosty schemat. IP44 wybieram pod zadaszeniem, IP65 na odkrytej elewacji i w miejscach narażonych na kurz oraz deszcz, a IP67 dopiero wtedy, gdy urządzenie może zostać czasowo zalane. IP66 ma przewagę tam, gdzie powierzchnie są myte silnym strumieniem wody.
Nie ma jednej klasy odpowiedniej dla całego ogrodu, tarasu i garażu. Jeśli miejsce jest trudne do jednoznacznej oceny, bezpieczniej wybrać produkt o wyższej klasie wodnej, ale równocześnie sprawdzić jego odporność na UV, temperaturę i uderzenia.
Największą różnicę robi nie samo logo IP, lecz kompletny zestaw: właściwa obudowa, odpowiedni przewód, szczelne dławice, poprawny montaż i ochrona obwodu. Tak dobrana instalacja będzie odporna nie tylko na pierwszy deszcz, ale również na kurz, zimę i codzienne użytkowanie.
