Pomiar instalacji elektrycznej nie kończy się na sprawdzeniu, czy w gniazdku jest napięcie. To zestaw oględzin, prób i badań, które mają potwierdzić bezpieczeństwo przewodów, zabezpieczeń oraz ochrony przeciwporażeniowej. Wyjaśniam, co dokładnie sprawdza elektryk, kiedy trzeba wykonać badanie, jak czytać protokół i ile orientacyjnie kosztuje taka usługa.
Najważniejsze decyzje przed zleceniem badań instalacji
- Zakres obejmuje między innymi izolację przewodów, ciągłość ochrony, impedancję pętli zwarcia i działanie RCD.
- Kontrolę okresową instalacji elektrycznej w obiekcie wykonuje się co najmniej raz na 5 lat.
- Sam przycisk TEST na wyłączniku różnicowoprądowym nie zastępuje pełnego badania miernikiem.
- Protokół powinien zawierać wyniki dla konkretnych obwodów, a nie tylko ogólne stwierdzenie, że instalacja jest sprawna.
- Koszt przeglądu mieszkania zwykle wynosi kilkaset złotych, a domu jednorodzinnego najczęściej około 700-1500 zł, zależnie od zakresu.
Po co wykonuje się badanie instalacji elektrycznej
Głównym celem jest sprawdzenie, czy instalacja zapewnia ochronę ludzi i mienia w warunkach normalnej pracy oraz podczas awarii. Uszkodzona izolacja, luźne zaciski albo zbyt duża impedancja pętli zwarcia mogą sprawić, że zabezpieczenie zadziała za późno lub nie zadziała wcale.
Badanie wykonuje się po wybudowaniu nowej instalacji, po większym remoncie, modernizacji rozdzielnicy, zmianie układu zasilania albo rozbudowie obwodów. Potrzebne jest również po zalaniu, pożarze, przepięciu, uderzeniu pioruna czy innych zdarzeniach, które mogły naruszyć przewody lub aparaturę.
Trzeba rozróżnić sprawdzenie odbiorcze od okresowego. Pierwsze potwierdza poprawność nowej albo zmienionej instalacji. Drugie ocenia, czy instalacja nadal nadaje się do bezpiecznego użytkowania. Samo zmierzenie napięcia multimetrem nie daje takiej odpowiedzi.
Jakie elementy obejmuje sprawdzenie instalacji
Zakres dobiera się do rodzaju obiektu, układu sieci, zabezpieczeń i wyposażenia. W typowym mieszkaniu lub domu elektryk powinien połączyć oględziny, próby funkcjonalne i pomiary, zamiast ograniczać się do jednego wyniku na wyświetlaczu.
Oględziny i ciągłość przewodów ochronnych
Najpierw sprawdza się między innymi stan rozdzielnicy, oznaczenia aparatów, dobór zabezpieczeń, połączenia przewodów, osłony, gniazda oraz obecność przewodów ochronnych. Pomiar ciągłości przewodu PE i połączeń wyrównawczych pokazuje, czy droga ochronna jest zamknięta i ma odpowiednio małą rezystancję.
To badanie często ujawnia błędy po remontach, na przykład przerwany przewód ochronny, zamienione żyły albo źle wykonane mostkowanie w starym układzie. Ciągłość nie oznacza jeszcze poprawnej ochrony, dlatego trzeba ją ocenić razem z pozostałymi wynikami.
Rezystancja izolacji przewodów
Rezystancja izolacji informuje, czy prąd nie „ucieka” między żyłami oraz między przewodami czynnymi a ochronnym. Dla typowych obwodów niskiego napięcia często stosuje się napięcie probiercze 500 V DC, a wartość graniczna wynosi zwykle co najmniej 1 MΩ. Dokładne wymaganie zależy jednak od obwodu i zastosowanych urządzeń.
Przed badaniem trzeba uwzględnić wrażliwą elektronikę, ograniczniki przepięć, zasilacze i automatykę. Nieprawidłowo wykonany test może uszkodzić elementy podłączone na stałe, dlatego osoba wykonująca pomiar powinna wiedzieć, co odłączyć, a kiedy obniżyć napięcie probiercze.
Impedancja pętli zwarcia
Ten pomiar odpowiada na praktyczne pytanie, czy w razie zwarcia zabezpieczenie wyłączy zasilanie wystarczająco szybko. Wynik zależy od impedancji przewodów, układu sieci oraz charakterystyki wyłącznika nadprądowego lub bezpiecznika.
Nie istnieje jedna uniwersalna wartość, którą można wpisać do każdego protokołu. Dopuszczalny wynik zależy od konkretnego zabezpieczenia, dlatego elektryk powinien zestawić pomiar z jego prądem znamionowym i charakterystyką, a nie tylko oznaczyć wynik jako „dobry” lub „zły”.
Test wyłączników różnicowoprądowych
RCD, potocznie nazywany różnicówką, sprawdza się pod kątem prądu zadziałania i czasu wyłączenia. Przycisk TEST jest potrzebny do regularnej kontroli mechanizmu, ale nie pokazuje pełnych parametrów urządzenia. Sam fakt, że różnicówka odbija po naciśnięciu TEST, nie potwierdza poprawności całej ochrony.
W protokole powinien znaleźć się typ RCD, jego prąd znamionowy, wartość prądu testowego oraz czas zadziałania. W obwodach z fotowoltaiką, ładowarką samochodu elektrycznego lub przekształtnikami trzeba dobrać sposób badania do rodzaju prądów upływu, ponieważ nie każdy tester i nie każdy wyłącznik pracuje w taki sam sposób.
Przeczytaj również: Co obejmuje punkt elektryczny? Zakres prac i ceny
Uziemienie, biegunowość i próby funkcjonalne
Jeśli instalacja ma własny uziom, bada się jego rezystancję odpowiednią metodą. Jest to szczególnie ważne przy instalacjach w układzie TT, ochronie odgromowej, instalacjach fotowoltaicznych i punktach ładowania pojazdów. Uziemienie nie zawsze da się ocenić jednym pomiarem w gniazdku.
Sprawdza się również biegunowość gniazd, kolejność faz w obwodach trójfazowych, działanie łączników, wyłączników awaryjnych i innych urządzeń ochronnych. W większych obiektach zakres może obejmować także oświetlenie awaryjne, instalację odgromową, ochronę przepięciową oraz badanie termowizyjne rozdzielnicy.
| Badanie | Co pokazuje | Typowy błąd |
|---|---|---|
| Ciągłość PE | Czy przewód ochronny i połączenia wyrównawcze tworzą ciągłą drogę | Brak przewodu ochronnego albo luźny zacisk |
| Rezystancja izolacji | Stan izolacji między żyłami i względem PE | Uszkodzony przewód, wilgoć lub podłączona elektronika |
| Impedancja pętli zwarcia | Czy zabezpieczenie wyłączy zasilanie w wymaganym czasie | Za długi przewód, zły przekrój albo niewłaściwe zabezpieczenie |
| RCD | Czas i prąd zadziałania wyłącznika różnicowoprądowego | Zużyty aparat, błędne podłączenie lub pominięty przewód neutralny |
| Uziemienie | Skuteczność połączenia instalacji z ziemią | Korozja, przerwane połączenie lub źle wykonany uziom |

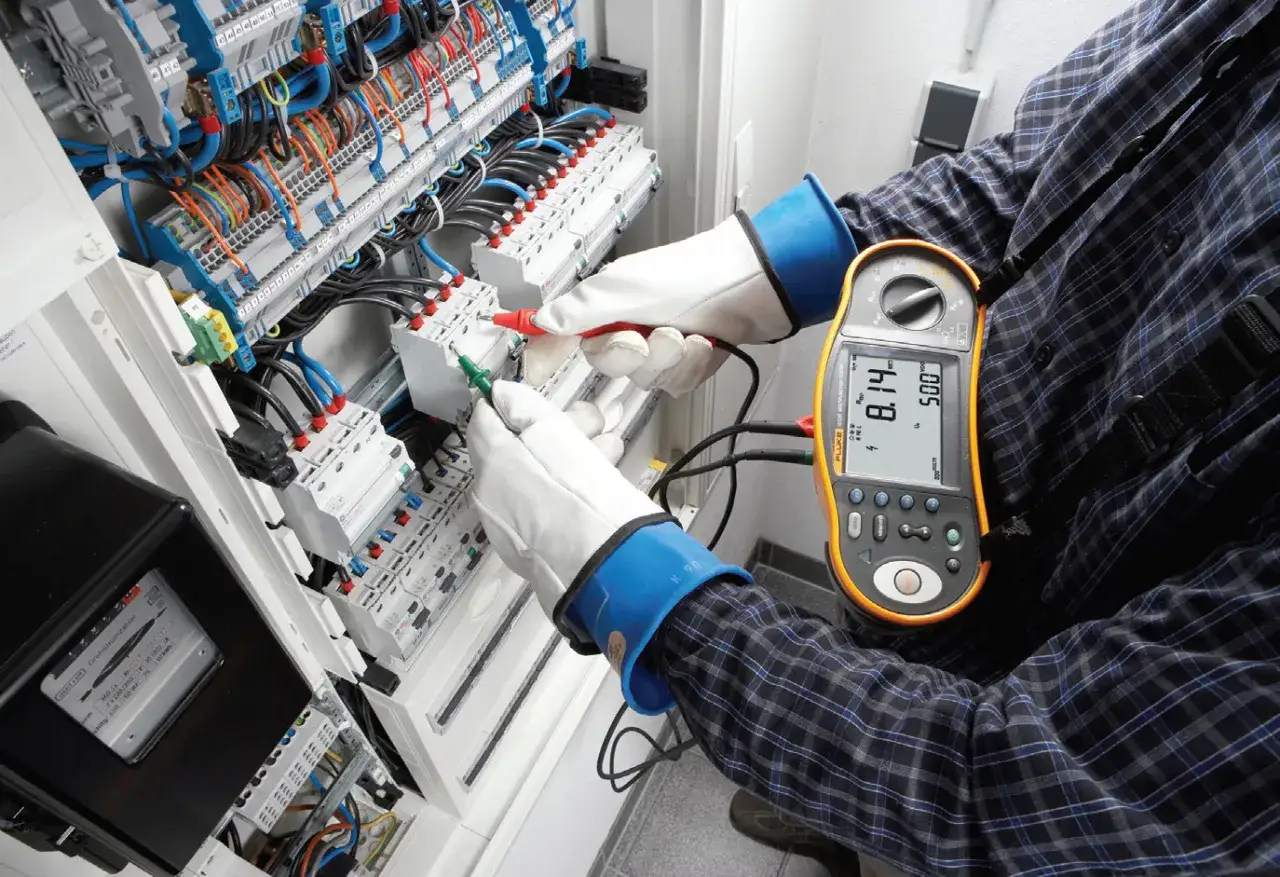

Jak wygląda pomiar krok po kroku
Rzetelne badanie zaczyna się jeszcze przed podłączeniem miernika. Dobry wykonawca powinien znać układ sieci, przeznaczenie obiektu, rodzaj zabezpieczeń i historię modernizacji. Brak dokumentacji nie uniemożliwia pomiaru, ale może wydłużyć pracę, bo obwody trzeba rozpoznać na miejscu.
- Rozmowa i przygotowanie obejmują ustalenie zakresu, odłączenie urządzeń wrażliwych oraz zaplanowanie przerw w zasilaniu.
- Oględziny pozwalają ocenić rozdzielnicę, przewody, gniazda, połączenia i oznaczenia.
- Pomiary bez napięcia obejmują przede wszystkim ciągłość przewodów ochronnych i rezystancję izolacji.
- Pomiary pod napięciem wykonuje się z użyciem odpowiednich zabezpieczeń i procedur. Obejmują między innymi impedancję pętli zwarcia oraz test RCD.
- Ocena wyników i protokół powinny uwzględniać każdy badany obwód, zastosowane przyrządy, warunki pomiaru i wykryte nieprawidłowości.
Nie polecam wykonywania takich badań przypadkowym miernikiem kupionym do domowych napraw. Przyrząd wielofunkcyjny musi mieć właściwe funkcje, przewody i aktualne sprawdzenie metrologiczne, a osoba badająca musi umieć interpretować wyniki. Błąd pomiarowy może wyglądać jak dobry wynik, szczególnie gdy instalacja jest stara, częściowo przerobiona albo zawiera dużo elektroniki.
Jak często wykonywać badanie i komu je zlecić
Zgodnie z informacjami Głównego Urzędu Nadzoru Budowlanego kontrolę instalacji elektrycznej i piorunochronnej w obiekcie wykonuje się co najmniej raz na 5 lat. Zakres obejmuje między innymi stan połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, izolacji oraz uziemień.
Pięć lat to termin ustawowego minimum, a nie gwarancja bezpieczeństwa przez cały ten czas. W warsztacie, lokalu usługowym, wilgotnej piwnicy albo obiekcie z dużą liczbą elektronarzędzi badania mogą być potrzebne częściej. Tak samo należy reagować po zalaniu, przepięciu, pożarze lub rozbudowie instalacji.
Kontrolę powinien wykonać elektryk posiadający kwalifikacje obejmujące prace kontrolno-pomiarowe. Przy formalnej kontroli okresowej znaczenie ma również zakres uprawnień budowlanych albo świadectwa kwalifikacyjnego do dozoru nad urządzeniami, instalacjami i sieciami energetycznymi. Samo hasło „uprawnienia SEP” jest zbyt ogólne, aby ocenić, czy dana osoba może wykonać konkretną usługę i podpisać dokument.
Przed zleceniem warto zapytać o zakres pomiarów, format protokołu, identyfikację przyrządów i sposób rozliczenia. Podejrzanie tani przegląd często oznacza kilka szybkich testów zamiast sprawdzenia wszystkich obwodów.
Protokół i realny koszt usługi

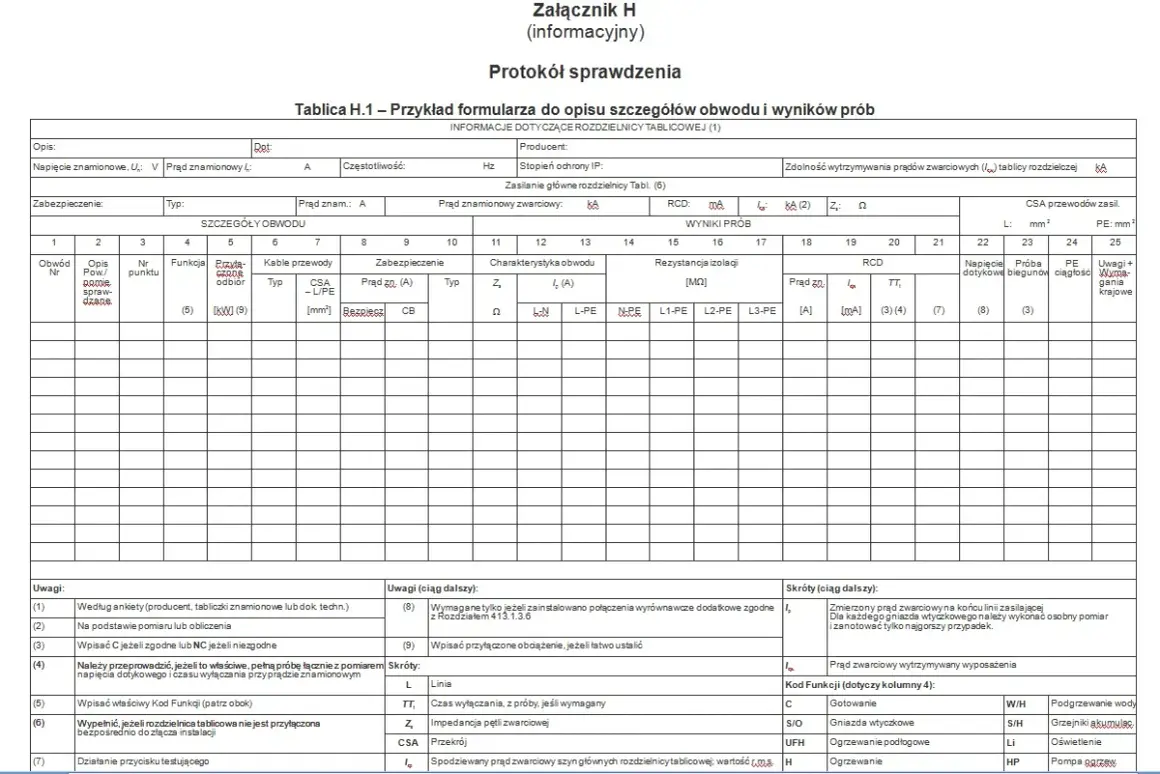

Dobry protokół nie powinien ograniczać się do zdania „instalacja sprawna”. Powinien wskazywać dane obiektu, datę, zakres kontroli, osobę wykonującą badanie, użyte przyrządy, wyniki dla poszczególnych obwodów oraz zalecenia dotyczące usterek.
Jeżeli wynik jest negatywny, dokument powinien jasno opisywać problem, jego lokalizację i znaczenie. Czasem wystarczy dokręcenie zacisku lub wymiana gniazda, ale niekiedy konieczna jest przebudowa obwodu, wymiana zabezpieczenia albo wykonanie nowego uziemienia. Protokół jest zapisem stanu instalacji, a nie certyfikatem, że każdy element budynku będzie bezpieczny bez względu na sposób użytkowania.
| Zakres usługi | Orientacyjny koszt | Od czego zależy cena |
|---|---|---|
| Przegląd mieszkania co 5 lat | około 400-600 zł | Liczba obwodów, region i zakres dokumentacji |
| Przegląd domu jednorodzinnego | około 700-1050 zł | Powierzchnia, rozdzielnice, garaż, ogród i dodatkowe instalacje |
| Odbiór nowej instalacji w mieszkaniu | około 600-850 zł | Liczba punktów i obwodów oraz kompletność dokumentacji |
| Odbiór nowej instalacji w domu | około 1050-1500 zł | Rozmiar instalacji, obwody trójfazowe, fotowoltaika i uziemienie |
| Pojedynczy pomiar obwodu | około 20-50 zł | Rodzaj badania i minimalna opłata za dojazd |
Są to orientacyjne ceny rynkowe, a nie stały cennik. Oferta obejmująca wyłącznie kilka punktów może być opłacalna przy awarii, ale nie zastąpi pełnej kontroli wymaganej dla całego obiektu. Z kolei badanie po modernizacji powinno obejmować przede wszystkim obwody, w których wykonano prace, oraz elementy, na które zmiana mogła wpłynąć.
Co sprawdzić przed przyjazdem elektryka
Przygotuj dostęp do rozdzielnicy, pomieszczeń, gniazd, garażu i innych miejsc objętych zakresem. Zapisz informacje o ostatnim przeglądzie, niedawnych remontach, wybijaniu zabezpieczeń oraz urządzeniach, które muszą pozostać bezpiecznie odłączone na czas testów.
Nie zakrywaj usterek prowizorycznymi rozwiązaniami i nie proś o pomiar „bez wyłączania prądu”, jeżeli zakres wymaga pracy przy odłączonej instalacji. Bezpieczeństwo i wiarygodność wyniku są ważniejsze niż skrócenie wizyty o kilkanaście minut.
Najrozsądniej traktować badanie jako ocenę całego systemu, a nie pojedynczego gniazdka. Oględziny, pomiary, próby działania i czytelny protokół razem pokazują, czy instalacja rzeczywiście nadaje się do dalszej eksploatacji. Jeśli elektryk potrafi wyjaśnić każdy wynik i wskazać, co zrobić z wykrytą usterką, otrzymujesz nie tylko dokument, ale też konkretną informację potrzebną do bezpiecznej decyzji.
