Podłączenie rozdzielnicy elektrycznej decyduje o bezpieczeństwie całej instalacji, dlatego nie sprowadza się do ułożenia aparatów na szynie DIN i połączenia ich przewodami. Pokażę, jak zaplanować układ, rozdzielić przewody PE i N, dobrać zabezpieczenia oraz sprawdzić instalację przed uruchomieniem. Znajdziesz tu także praktyczny przykład dla domu jednorodzinnego i listę błędów, których nie powinno się popełniać.
Bezpieczna rozdzielnica zaczyna się od dobrego projektu
- Najpierw schemat i podział instalacji na osobne obwody.
- Przewód PE zawsze trafia na listwę ochronną, a N na właściwą listwę neutralną.
- Za wyłącznikiem różnicowoprądowym przewody N nie mogą mieszać się z neutralnymi obwodów chronionych przez inne RCD.
- Typowe obwody gniazd i oświetlenia wymagają osobnych zabezpieczeń nadprądowych.
- Po montażu potrzebne są pomiary elektryczne, nie tylko sprawdzenie przyciskiem TEST.
Zacznij od rozpoznania instalacji, a nie od podłączania przewodów
Zanim otworzę rozdzielnicę, ustalam układ sieci, liczbę faz, przekrój przewodu zasilającego i przeznaczenie poszczególnych obwodów. Bez tych informacji dobór wyłączników może być pozorny, bo sam aparat nie naprawi zbyt cienkiego przewodu ani przeciążonego przyłącza.
W instalacji jednofazowej do rozdzielnicy zwykle dochodzą przewody L, N i PE. W układzie trójfazowym mamy najczęściej L1, L2, L3, N oraz PE. Kolory pomagają w identyfikacji, ale przed dotknięciem przewodu trzeba potwierdzić jego stan odpowiednim miernikiem, ponieważ w starszych instalacjach oznaczenia bywają niezgodne z obecnymi zasadami.
Co sprawdzić przed montażem
- układ sieci, na przykład TN-C, TN-S lub TN-C-S,
- miejsce rozdziału przewodu PEN na PE i N, jeśli występuje,
- moc przyłączeniową i zabezpieczenie przedlicznikowe,
- liczbę obwodów gniazd, oświetlenia i odbiorników dużej mocy,
- przekroje przewodów oraz sposób ich prowadzenia,
- miejsce na ochronę przepięciową i ewentualną rozbudowę.
W nowej instalacji przewód ochronny PE nie powinien być przerywany ani zabezpieczany wyłącznikiem. Przewód neutralny N może być rozłączany przez odpowiednio dobrany aparat, ale jego prowadzenie musi odpowiadać zastosowanemu układowi sieci. Szczególnie niebezpieczne jest przypadkowe połączenie N z PE za wyłącznikiem różnicowoprądowym.

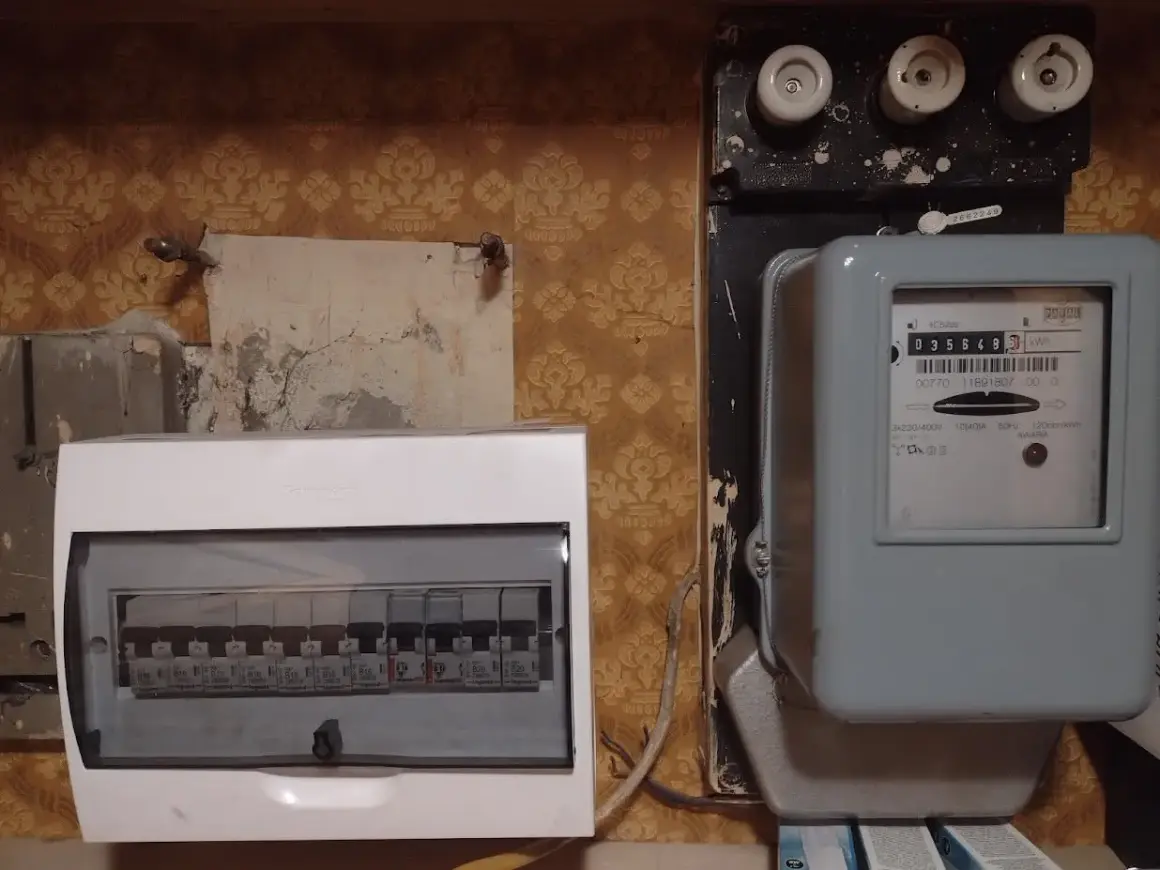

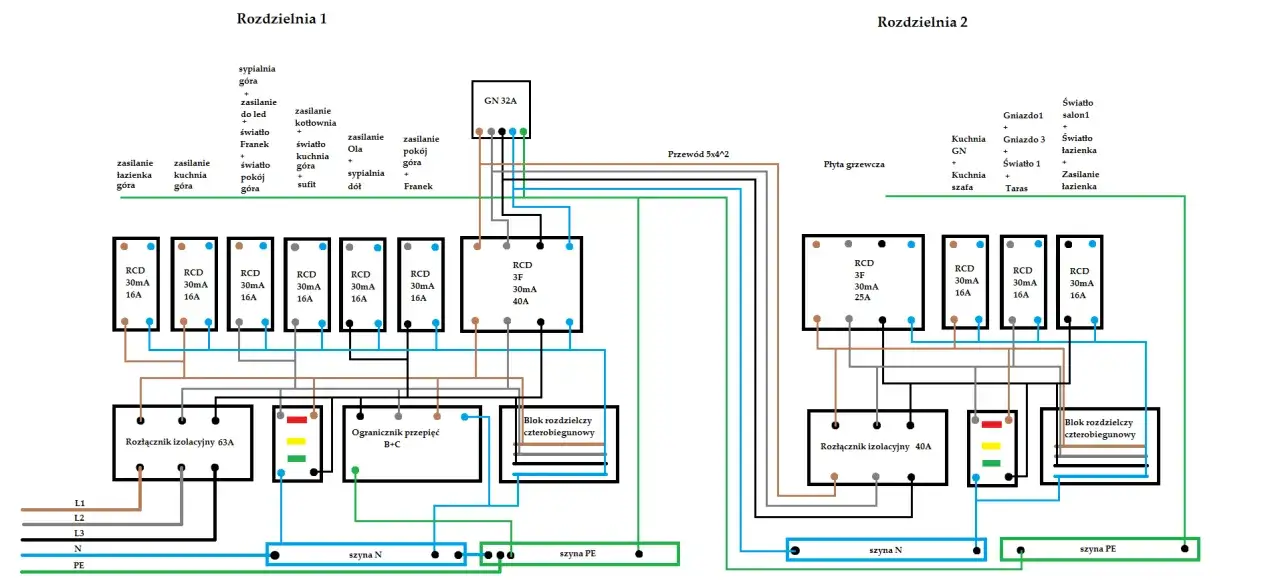

Jak powinien wyglądać układ aparatów w rozdzielnicy
Typowa domowa rozdzielnica zawiera rozłącznik główny, ochronnik przepięć, wyłączniki różnicowoprądowe oraz wyłączniki nadprądowe. Nie każda instalacja wymaga identycznego zestawu, ale kolejność i logiczne grupowanie aparatów mają ogromne znaczenie dla diagnostyki i bezpieczeństwa.
Przykładowy schemat funkcjonalny wygląda tak:
zasilanie → rozłącznik główny → SPD → RCD lub RCBO → wyłączniki nadprądowe → obwody odbiorcze
SPD, czyli ogranicznik przepięć, ogranicza krótkotrwałe przepięcia pochodzące między innymi od wyładowań atmosferycznych i zakłóceń w sieci. W domu z instalacją odgromową albo zasilaniem napowietrznym często analizuje się zastosowanie układu typu 1+2. W wielu typowych instalacjach wewnętrznych stosuje się ochronnik typu 2, ale ostateczny wybór zależy od projektu i warunków zasilania.
RCD wspólny czy osobne RCBO
Wyłącznik różnicowoprądowy RCD kontroluje, czy prąd wypływający przewodem fazowym wraca przewodem neutralnym. W obwodach gniazd często stosuje się czułość 30 mA, która zapewnia ochronę uzupełniającą, ale nie zastępuje prawidłowego przewodu PE ani sprawnej izolacji.
| Rozwiązanie | Zalety | Ograniczenia |
|---|---|---|
| Jeden RCD dla kilku obwodów | niższy koszt i mniej miejsca | awaria jednego obwodu może wyłączyć większą część domu |
| Kilka RCD dla grup obwodów | lepsza selektywność i łatwiejsza lokalizacja usterki | większy koszt oraz konieczność prawidłowego rozdzielenia przewodów N |
| RCBO dla każdego obwodu | ochrona nadprądowa i różnicowoprądowa w jednym aparacie | najwyższy koszt, ale zwykle najlepsza ciągłość zasilania |
W praktyce osobne RCBO są bardzo wygodne, zwłaszcza przy urządzeniach wrażliwych na przerwy w zasilaniu. Jeśli wybierasz kilka RCD, każdy z nich musi mieć własną listwę N po stronie chronionej. Połączenie neutralnych przewodów za różnymi RCD jest jedną z najczęstszych przyczyn samoczynnego zadziałania zabezpieczeń.
Podłączenie rozdzielnicy krok po kroku
Samą pracę przy elementach pod napięciem powinien wykonywać elektryk z odpowiednimi kwalifikacjami. Poniższy opis pomaga zrozumieć kolejność prac, przygotować schemat i skontrolować wykonanie, ale nie jest instrukcją do samodzielnego operowania w czynnej rozdzielnicy.
1. Przygotuj obudowę i opis obwodów
Rozdzielnicę montuje się w miejscu suchym, dostępnym i umożliwiającym swobodne otwieranie drzwi. Dobieram obudowę z zapasem co najmniej 20-30% wolnych modułów, ponieważ późniejsza rozbudowa o klimatyzację, fotowoltaikę czy ładowarkę samochodową wymaga dodatkowego miejsca.
Każdy przewód powinien mieć opis odpowiadający schematowi. Oznaczenie typu „gniazda kuchnia” albo „oświetlenie piętro” jest znacznie praktyczniejsze niż przypadkowe numery, szczególnie podczas awarii kilka lat po montażu.
2. Doprowadź zasilanie do aparatu głównego
Przewody zasilające wprowadza się do rozłącznika głównego lub aparatu przewidzianego w projekcie. Jego parametry muszą odpowiadać liczbie faz, obciążeniu i sposobowi zasilania. W instalacji trójfazowej trzeba zachować właściwą kolejność faz tam, gdzie ma ona znaczenie dla odbiorników.
Nie wolno ingerować w zaplombowaną część układu pomiarowego ani traktować wyłączenia pojedynczego wyłącznika jako dowodu braku napięcia. Brak światła w pomieszczeniu nie oznacza bezpiecznej rozdzielnicy, ponieważ inne obwody mogą nadal pozostawać pod napięciem.
3. Rozdziel przewody PE i N w odpowiednim miejscu
W układzie TN-C-S przewód PEN rozdziela się na PE i N w określonym punkcie instalacji, zgodnie z projektem. Od tego miejsca przewód ochronny prowadzi się na listwę PE, a neutralny na listwę N. Za punktem rozdziału nie wolno ponownie łączyć PE z N.
Przewód PE ma izolację żółto-zieloną, N zwykle niebieską, a przewody fazowe mogą mieć kolor brązowy, czarny lub szary. Kolor jest jednak wskazówką, a nie pomiarem. W starszych instalacjach rzeczywista funkcja przewodu może różnić się od jego oznaczenia.
4. Podłącz obwody za zabezpieczeniami
Każdy obwód odbiorczy powinien trafić do właściwego wyłącznika nadprądowego lub RCBO. Przykładowo obwody oświetleniowe często zabezpiecza się aparatem B10, a gniazdowe B16, ale są to tylko popularne warianty. Charakterystykę i prąd znamionowy dobiera się do przewodu, obciążenia oraz warunków zwarciowych, a nie według samej nazwy pomieszczenia.
Typowe przekroje spotykane w domu to 3 × 1,5 mm² dla części obwodów oświetleniowych i 3 × 2,5 mm² dla obwodów gniazdowych. Nie jest to uniwersalna reguła. Długość trasy, sposób ułożenia przewodu, temperatura, grupowanie kabli i spadek napięcia mogą wymusić inne rozwiązanie.
Dobór zabezpieczeń zależy od obciążenia, nie od liczby gniazd
Dwa gniazda w kuchni mogą zasilać czajnik, zmywarkę i mikrofalówkę, a dziesięć gniazd w pokoju może pracować z niewielkim obciążeniem. Dlatego przy projektowaniu patrzę na moc odbiorników i sposób ich użytkowania, a nie wyłącznie na liczbę punktów.
| Obwód | Przykładowe odbiorniki | Na co zwrócić uwagę |
|---|---|---|
| Oświetlenie | lampy, oprawy LED, automatyka | oddzielić od gniazd, aby awaria nie zaciemniła całego pomieszczenia |
| Gniazda ogólne | sprzęt RTV, elektronarzędzia, ładowarki | podzielić na kilka obwodów, szczególnie w warsztacie |
| Kuchnia | piekarnik, zmywarka, lodówka, płyta | urządzenia dużej mocy często wymagają osobnych obwodów |
| Łazienka | pralka, suszarka, podgrzewacz | zastosować ochronę różnicowoprądową i zachować strefy ochronne |
| Warsztat | sprężarka, szlifierka, elektronarzędzia | uwzględnić prądy rozruchowe i możliwość zasilania trójfazowego |
W warsztacie nie łączyłbym wszystkich gniazd na jednym obwodzie. Rozdzielenie gniazd na dwie lub trzy grupy ogranicza skutki zadziałania zabezpieczenia, a osobny obwód dla sprężarki lub większej pilarki zmniejsza ryzyko przeciążenia. To drobny koszt na etapie montażu, który później daje dużą wygodę.
Przy odbiornikach trójfazowych trzeba dodatkowo sprawdzić symetrię obciążenia faz. Równomierne rozłożenie obwodów między L1, L2 i L3 ogranicza przeciążenie jednej fazy i poprawia pracę całej instalacji.
Najczęstsze błędy i sprawdzenie gotowej instalacji
Najbardziej zdradliwe usterki nie zawsze powodują natychmiastowe wyłączenie zabezpieczenia. Źle dokręcony zacisk może początkowo działać, a po kilku miesiącach nagrzewać się i uszkodzić aparat. Dlatego połączenia wykonuje się zgodnie z momentem dokręcania podanym przez producenta, a przewody prowadzi tak, aby nie były naprężone.
Przeczytaj również: Rodzaje gniazdek elektrycznych - jak dobrać właściwe?
Błędy, które zdarzają się najczęściej
- łączenie przewodów N z różnych grup RCD,
- zabezpieczanie przewodu PE wyłącznikiem,
- dobór wyłącznika nadprądowego bez sprawdzenia przekroju przewodu,
- upakowanie zbyt wielu przewodów pod jednym zaciskiem,
- brak opisów obwodów i schematu w rozdzielnicy,
- montaż ochronnika przepięć bez sprawdzenia uziemienia i przewodów połączeniowych,
- traktowanie przycisku TEST na RCD jako pełnego badania ochrony.
Po zakończeniu prac wykonuje się między innymi pomiar ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia, biegunowości oraz parametrów wyłączników różnicowoprądowych. Protokół pomiarów jest ważniejszy niż samo przełączenie dźwigni aparatów, ponieważ pokazuje, czy ochrona rzeczywiście działa w warunkach zwarcia lub uszkodzenia izolacji.
Przycisk TEST na RCD sprawdza mechanizm zadziałania urządzenia, ale nie potwierdza poprawności całej instalacji. Jeżeli różnicówka wyłącza się bez wyraźnej przyczyny, nie należy jej blokować ani zastępować aparatem o większym prądzie. Trzeba znaleźć uszkodzony obwód, zawilgocenie, wadliwy odbiornik albo błąd w połączeniach neutralnych.
Co sprawdzić przed zamknięciem rozdzielnicy
Dobrze wykonana rozdzielnica powinna mieć czytelny opis, wolne miejsce na przyszłe obwody i uporządkowane przewody. Przed zamknięciem obudowy sprawdziłbym jeszcze, czy każdy obwód ma właściwe zabezpieczenie, czy listwy PE i N są opisane oraz czy nie ma przypadkowych mostków między nimi.
Jeżeli instalacja jest modernizowana w starym budynku, szczególnej ostrożności wymagają obwody dwuprzewodowe, brak przewodu ochronnego i dawne połączenia zerujące. W takiej sytuacji samo dołożenie RCD nie rozwiązuje problemu. Najbezpieczniejszym rozwiązaniem jest ocena całej instalacji i stopniowa przebudowa obwodów przez osobę z odpowiednimi kwalifikacjami.
Podłączenie rozdzielnicy warto traktować jako pracę projektową, pomiarową i montażową jednocześnie. Schemat, właściwy dobór aparatów, rozdzielenie PE i N oraz końcowe pomiary robią większą różnicę niż liczba zastosowanych modułów. Jeśli którykolwiek z tych etapów budzi wątpliwości, rozsądniej przygotować elektrykowi kompletny opis obwodów i zlecić mu wykonanie oraz odbiór instalacji, niż ryzykować awarię albo porażenie.
