W warsztacie, garażu albo przy instalacji montowanej pod dachem oznaczenie IP54 często wygląda jak rozsądny kompromis między ochroną a ceną. Ten symbol mówi jednak tylko o odporności obudowy na pył i wodę, dlatego wyjaśniam, co dokładnie oznaczają obie cyfry, gdzie taki poziom ochrony sprawdza się najlepiej i kiedy trzeba sięgnąć po wyższą klasę.
IP54 chroni przed pyłem i bryzgami, lecz nie przed zalaniem
- Pierwsza cyfra 5 oznacza ochronę przed pyłem w ilości, która nie powinna zakłócić pracy urządzenia.
- Druga cyfra 4 potwierdza odporność na bryzgi wody z dowolnego kierunku.
- IP54 nie oznacza pyłoszczelności, odporności na silny strumień ani możliwości zanurzenia.
- W instalacjach elektrycznych IP54 pasuje głównie do miejsc osłoniętych, warsztatów, garaży i pomieszczeń technicznych.
- Ochrona działa tylko wtedy, gdy pokrywa, uszczelki i dławiki kablowe są prawidłowo zamontowane.
Jak odczytać oznaczenie IP54

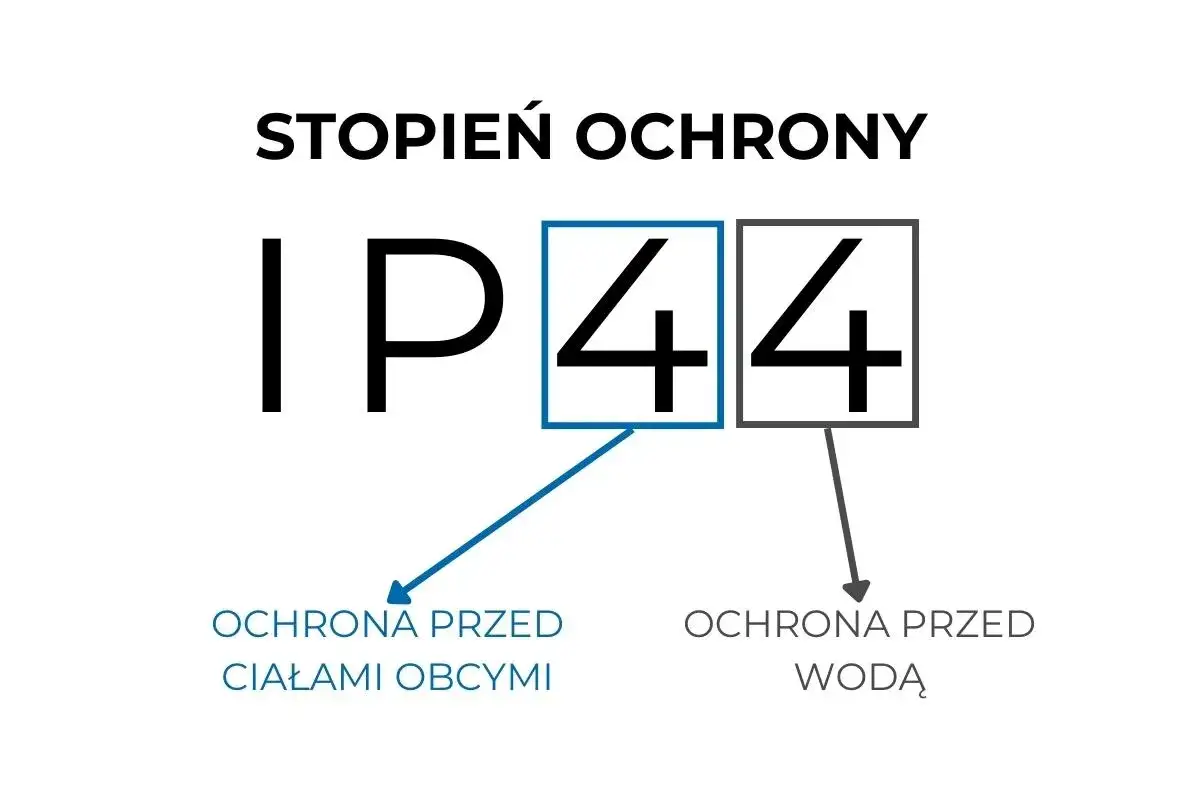

Skrót IP pochodzi od angielskiego określenia Ingress Protection, czyli stopnia ochrony zapewnianego przez obudowę. Klasyfikację opisuje norma IEC 60529. Dwie cyfry po literach IP informują osobno o ochronie przed ciałami stałymi i wodą.
Pierwsza cyfra określa ochronę przed pyłem
Cyfra 5 oznacza obudowę pyłoochronną. Pył może w niewielkim stopniu przedostać się do środka, ale jego ilość nie powinna utrudniać działania urządzenia ani obniżać poziomu bezpieczeństwa. To ważne rozróżnienie, ponieważ IP54 nie jest tym samym co pełna pyłoszczelność oznaczana cyfrą 6.
W praktyce taka ochrona dobrze sprawdza się przy typowym kurzu warsztatowym, drobnych zabrudzeniach i zapyleniu występującym w pomieszczeniach technicznych. Przy pyle przewodzącym, wybuchowym albo bardzo drobnym sama klasa IP może jednak nie wystarczyć. Wtedy trzeba uwzględnić również wymagania konkretnego środowiska pracy.
Przeczytaj również: B16 czy C16? Różnice charakterystyk wyłącznika nadprądowego
Druga cyfra mówi o odporności na wodę
Cyfra 4 oznacza ochronę przed bryzgami wody z każdego kierunku. Obudowa powinna wytrzymać przypadkowe zachlapanie, na przykład przy myciu pomieszczenia lub pracy w miejscu, gdzie pojawia się wilgoć.
Nie oznacza to odporności na silny strumień z węża, myjkę ciśnieniową ani zanurzenie. To właśnie tutaj najczęściej pojawia się błąd interpretacyjny. Urządzenie z IP54 może tolerować bryzgi, ale nie powinno być traktowane jak całkowicie wodoodporne.
Gdzie IP54 sprawdza się w instalacjach elektrycznych
Ten poziom ochrony wybieram przede wszystkim tam, gdzie urządzenie jest narażone na kurz i sporadyczną wilgoć, ale nie ma stałego kontaktu z wodą. Dobrym przykładem są garaże, warsztaty, kotłownie, magazyny i zadaszone strefy zewnętrzne.
- natynkowe puszki i obudowy elektryczne montowane w suchych lub osłoniętych miejscach,
- oprawy oświetleniowe w garażu albo pomieszczeniu gospodarczym,
- gniazda i rozdzielnice instalowane z dala od bezpośredniego deszczu,
- elementy automatyki przemysłowej w pomieszczeniach technicznych,
- wybrane elektronarzędzia i urządzenia warsztatowe.
Przy montażu na zewnątrz nie kierowałbym się samym symbolem IP54. Liczy się także zadaszenie, kierunek opadów, możliwość skraplania, promieniowanie UV i temperatura. Obudowa zamontowana pod głębokim okapem pracuje w innych warunkach niż identyczny model wystawiony na deszcz i śnieg.
W łazience lub przy umywalce również nie wystarczy automatycznie założyć, że IP54 będzie właściwe. Trzeba sprawdzić strefę instalacyjną, odległość od źródła wody i wymagania producenta. Stopień ochrony obudowy nie zastępuje zasad doboru urządzeń do konkretnego miejsca.
Czego oznaczenie IP54 nie gwarantuje
IP54 dotyczy przede wszystkim obudowy i jej odporności na wnikanie pyłu oraz wody. Nie informuje o odporności na uderzenia, nacisk, korozję, promieniowanie słoneczne ani wysoką temperaturę. Do oceny odporności mechanicznej służy osobne oznaczenie IK, a parametry elektryczne trzeba sprawdzić w dokumentacji urządzenia.
Obudowa IP54 nie musi być też odporna na długotrwałe zawilgocenie. W praktyce problemem bywa nie pojedyncze zachlapanie, lecz kondensacja pary wodnej, która przez wiele tygodni może powodować korozję zacisków i pogorszenie izolacji.
Nie należy również wiercić dodatkowych otworów bez odpowiednich akcesoriów. Każdy przepust, dławik i zaślepka może obniżyć rzeczywisty poziom ochrony. Z mojego doświadczenia wynika, że właśnie źle dobrany dławik kablowy częściej psuje szczelność niż sama obudowa.
Jak zachować ochronę IP54 po montażu
Producent bada urządzenie w określonej konfiguracji. Po instalacji trzeba więc odtworzyć warunki, dla których uzyskano deklarowaną klasę. Największe znaczenie mają drobne elementy, których często nie widać na pierwszy rzut oka.
- Dobierz dławiki do średnicy przewodów i klasy obudowy.
- Sprawdź, czy uszczelka pokrywy leży równo i nie jest przecięta.
- Zamknij wszystkie niewykorzystane otwory odpowiednimi zaślepkami.
- Nie prowadź przewodów tak, aby woda spływała po nich bezpośrednio do obudowy.
- Po zakończeniu prac sprawdź, czy pokrywa nie jest odkształcona, a śruby są dokręcone zgodnie z instrukcją.
Warto też zwrócić uwagę na położenie urządzenia. Nawet obudowa IP54 może szybciej przepuszczać wodę, jeśli zamontuje się ją pokrywą do góry w miejscu, gdzie regularnie zbiera się wilgoć. IP54 nie naprawia błędów montażowych i nie podnosi klasy całej instalacji, jeśli pozostałe elementy są słabiej zabezpieczone.
Przed otwarciem obudowy instalację trzeba odłączyć od zasilania. Przy rozdzielnicach, obwodach stałych i urządzeniach pracujących pod napięciem prace powinien wykonać elektryk z odpowiednimi kwalifikacjami.
IP54 na tle innych stopni ochrony
Porównanie kilku klas ułatwia ocenę, czy IP54 rzeczywiście wystarczy. Wyższa liczba nie zawsze oznacza konieczność zakupu droższego urządzenia, ale przy trudniejszych warunkach może wyraźnie zwiększyć trwałość instalacji.
| Klasa | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| IP44 | Przed przedmiotami większymi niż 1 mm | Bryzgi z dowolnego kierunku | Łagodniejsze warunki wewnątrz budynków |
| IP54 | Ochrona przed pyłem zakłócającym pracę | Bryzgi z dowolnego kierunku | Warsztaty, garaże, pomieszczenia techniczne |
| IP55 | Jak przy IP54 | Strumienie wody | Miejsca bardziej narażone na mycie lub deszcz |
| IP65 | Pyłoszczelność | Strumienie wody | Zewnętrzne instalacje i zapylone środowisko |
| IP67 | Pyłoszczelność | Chwilowe zanurzenie | Urządzenia narażone na przypadkowe wpadnięcie do wody |
Jeśli urządzenie będzie regularnie myte, wystawione na ulewny deszcz albo zamontowane w miejscu, gdzie może znaleźć się pod wodą, IP54 jest zbyt niskie. W takich warunkach rozważam co najmniej IP55 lub IP65, a przy ryzyku zanurzenia klasę IP67 albo wyższą, zawsze zgodnie z instrukcją producenta.
Najważniejsza decyzja zależy od miejsca montażu
Oznaczenie IP54 oznacza rozsądną ochronę przed pyłem i bryzgami wody, ale nie daje pełnej odporności na trudne warunki atmosferyczne. Do zadaszonego warsztatu czy garażu często będzie dobrym wyborem, natomiast przy bezpośrednim deszczu, intensywnym myciu lub stałej wilgoci trzeba dobrać mocniejszą klasę.
Przed zakupem sprawdzam nie tylko dwie cyfry, lecz także sposób montażu, materiał obudowy, odporność UV, zakres temperatur i dostępne dławiki. Takie podejście zwykle daje lepszy efekt niż wybór urządzenia wyłącznie na podstawie najwyższego symbolu widocznego na opakowaniu.
