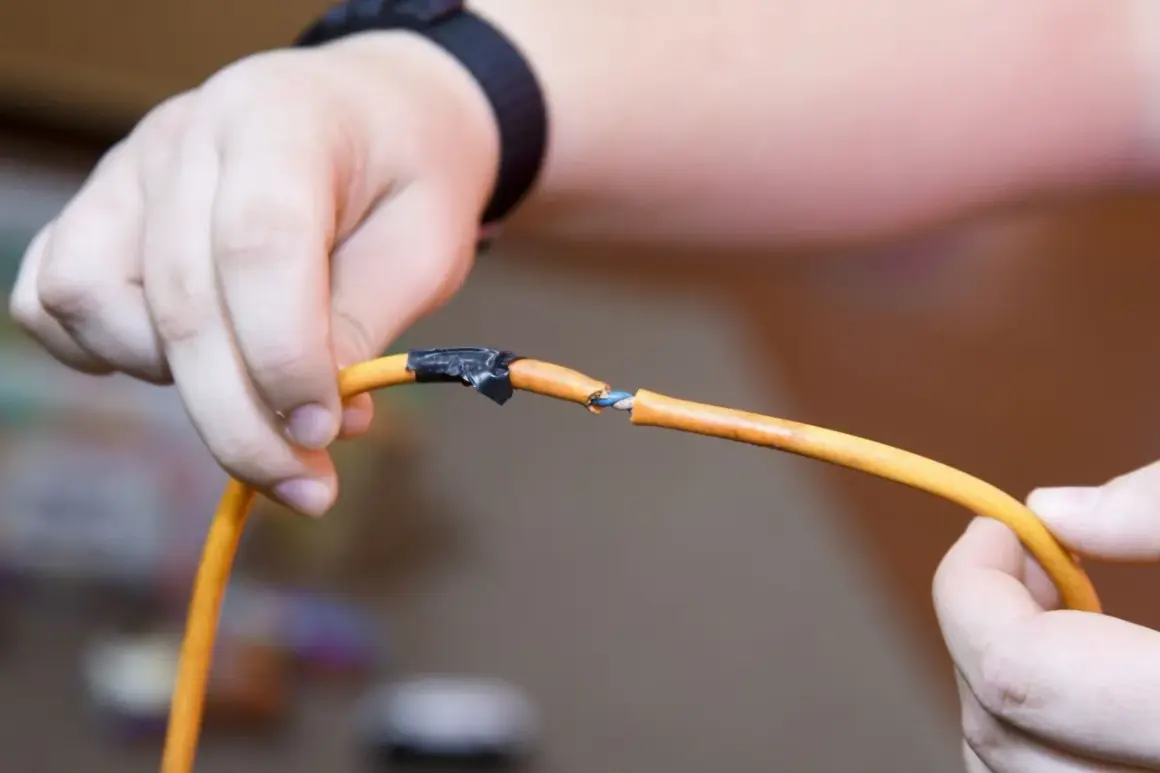

Gdy przewód zostanie przecięty, wyrwany z zacisku albo uszkodzony podczas wiercenia, liczy się nie tylko przywrócenie przepływu prądu, lecz także ochrona przed porażeniem i przegrzaniem. Pytanie, jak połączyć przerwany kabel, wymaga więc dobrania złączki do rodzaju przewodu, jego przekroju i miejsca montażu. Poniżej pokazuję bezpieczne rozwiązania, kolejność prac oraz sytuacje, w których rozsądniej wezwać elektryka.
Bezpieczne połączenie zależy od kilku prostych zasad
- Odłącz zasilanie i sprawdź brak napięcia testerem dwubiegunowym.
- Dobierz złączkę do przekroju, materiału i rodzaju żyły.
- Połączenie instalacji 230 V wykonuj w puszce lub odpowiedniej obudowie.
- Nie skręcaj przewodów i nie zakrywaj połączenia tynkiem ani samą taśmą.
- Przewody aluminiowe, instalacje wilgotne i kable ziemne wymagają specjalnych rozwiązań.
Zanim dotkniesz przewodu, odłącz i rozpoznaj instalację
Przy obwodzie 230 V wyłącz odpowiedni wyłącznik nadprądowy, a jeśli nie masz pewności, odłącz zasilanie całej rozdzielnicy. Sam wyłącznik światła ani bezpiecznik różnicowoprądowy nie potwierdzają, że przewód jest bez napięcia. Brak napięcia trzeba sprawdzić sprawnym testerem dwubiegunowym na wszystkich żyłach.Przed naprawą ustal, z czym masz do czynienia. Inaczej łączy się przewód jednodrutowy w ścianie, inaczej elastyczny kabel zasilający elektronarzędzia, a jeszcze inaczej przewód prowadzony na zewnątrz. Sprawdź liczbę żył, ich przekrój, materiał oraz stan izolacji. Kolory są pomocne, ale w starej instalacji aluminiowej lub po wcześniejszych przeróbkach nie wolno ufać samym barwom izolacji.
Jeżeli izolacja jest zwęglona, przewód został zmiażdżony na dłuższym odcinku albo uszkodzenie występuje w instalacji podtynkowej, wytnij zniszczony fragment i oceń, czy da się zamontować dostępną puszkę. Gdy nie ma miejsca na prawidłową obudowę lub nie potrafisz zidentyfikować przewodów, przerwij pracę i zleć naprawę osobie z odpowiednimi kwalifikacjami.
Wybierz złączkę zamiast przypadkowego skręcania
Najpewniejsza naprawa polega na mechanicznym i elektrycznym połączeniu żył za pomocą elementu przeznaczonego do konkretnego zastosowania. Zwykłe skręcenie przewodów, owinięcie ich taśmą i schowanie w ścianie może początkowo działać, ale z czasem połączenie się poluzuje, utleni albo zacznie się grzać.
| Metoda | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Złączka sprężynowa | Puszki instalacyjne i skrzynki, przewody miedziane o określonym przekroju | Trzeba użyć modelu zgodnego z rodzajem żyły i instrukcją producenta |
| Zacisk śrubowy | Stałe instalacje i urządzenia, gdy można kontrolować dokręcenie | Połączenie może wymagać okresowej kontroli, a zbyt mocne dokręcenie uszkadza żyłę |
| Mufa kablowa | Kable zewnętrzne, wilgotne i prowadzone w ziemi | Musi mieć właściwy stopień ochrony i przeznaczenie do danego kabla |
| Lutowanie | Niektóre obwody niskonapięciowe, elektronika i przewody sygnałowe | Samo lutowanie nie zastępuje zacisku i obudowy w instalacji 230 V |

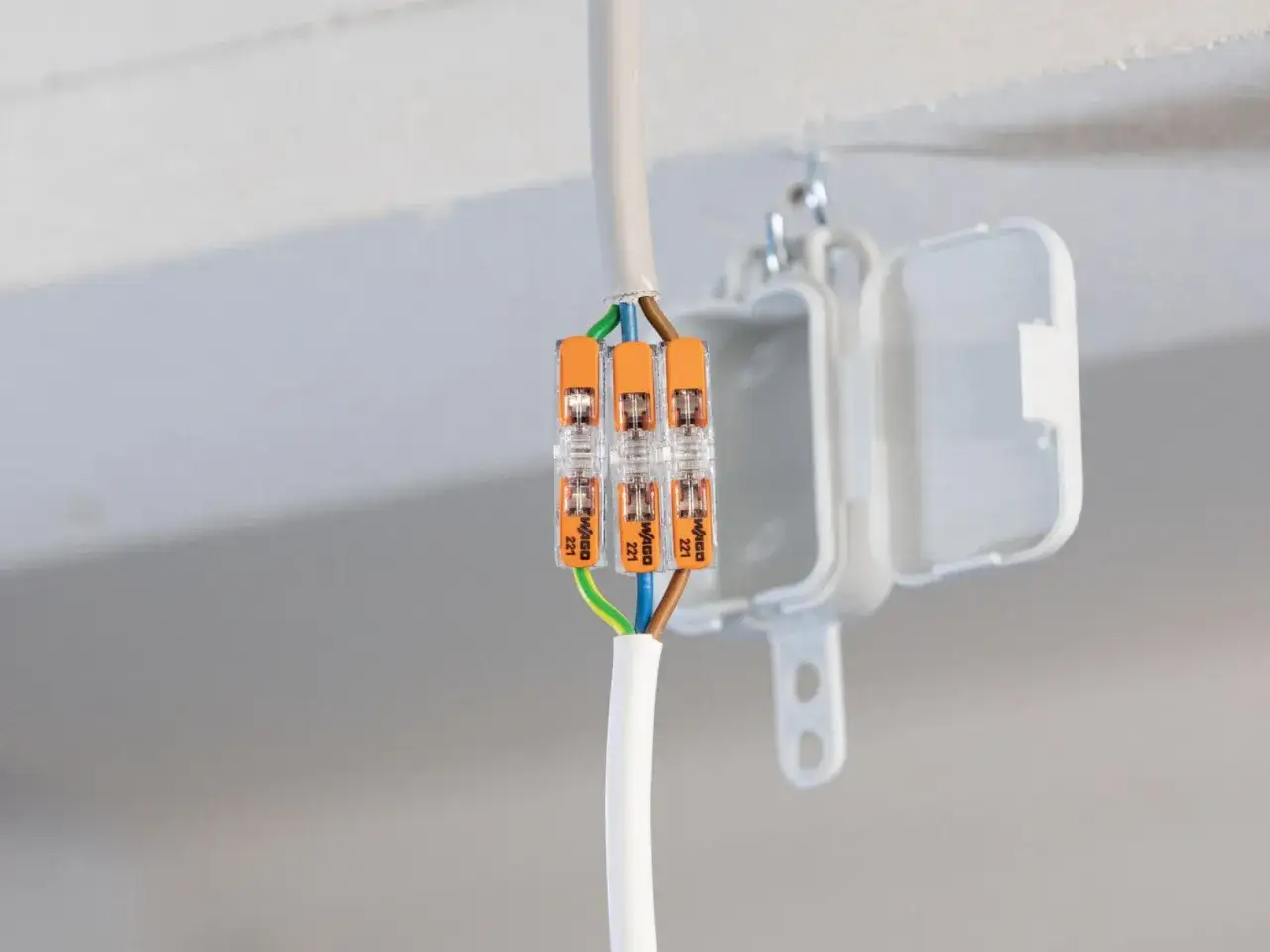

Popularne złączki dźwigniowe dobrze sprawdzają się przy przewodach jednodrutowych, wielodrutowych i linkach, ale tylko w zakresie podanym na opakowaniu. Do każdego zacisku wkładaj jedną żyłę, chyba że producent wyraźnie dopuszcza inne rozwiązanie. Przewód linkowy często wymaga tulejki zaciskanej odpowiednią zaciskarką.
Nie łącz bezpośrednio miedzi z aluminium przypadkową kostką. W takim przypadku potrzebna jest złączka dopuszczona do połączeń Al/Cu albo właściwa tuleja i sposób montażu przewidziany przez producenta. Złe połączenie tych metali może mieć podwyższoną rezystancję i nagrzewać się pod obciążeniem.
Naprawę wykonaj w puszce krok po kroku
1. Przygotuj miejsce i narzędzia
Potrzebujesz testera dwubiegunowego, obcinaka, noża monterskiego lub ściągacza izolacji, odpowiednich złączek oraz puszki z pokrywą. Przydatne są także oznaczniki przewodów i latarka. Nie używaj noża do zdejmowania izolacji pod napięciem ani narzędzi z uszkodzoną izolacją.
2. Usuń uszkodzony fragment
Po potwierdzeniu braku napięcia odetnij przewód do zdrowej, nieodkształconej części. Nie próbuj łączyć żyły, która jest nadpalona, zielona od utlenienia lub ma postrzępione druty. Zostaw tyle zapasu, aby przewody dało się swobodnie ułożyć w puszce bez naprężenia.
3. Przygotuj końce żył
Usuń izolację na długości wskazanej przez producenta złączki. W wielu popularnych modelach jest to około 10-12 mm, ale nadruk na złączce lub instrukcja ma pierwszeństwo. Nie nacinaj miedzi i nie skręcaj linki palcami w stożek, jeśli złączka wymaga tulejki.
4. Połącz żyły zgodnie z funkcją
Łącz przewody o tej samej funkcji, a nie tylko o podobnym kolorze. Przewód fazowy powinien trafić do fazowego, neutralny do neutralnego, a ochronny do ochronnego. Każda żyła ochronna musi zachować ciągłość, dlatego nie wolno wykorzystywać jej jako przewodu roboczego.
Przeczytaj również: Jak podłączyć silnik trójfazowy z czterema przewodami?
5. Sprawdź połączenie i zamknij puszkę
Delikatnie pociągnij za każdą żyłę, aby upewnić się, że zacisk ją trzyma. Jeśli złączka ma przezroczystą obudowę, sprawdź, czy miedź weszła na właściwą głębokość. Umieść wszystkie elementy w puszce tak, aby pokrywa zamknęła się bez nacisku, a miejsce naprawy pozostało dostępne do kontroli i pomiarów.
Po zakończeniu prac elektryk powinien sprawdzić między innymi ciągłość przewodu ochronnego, poprawność połączeń oraz działanie zabezpieczeń. Samo zaświecenie lampy nie oznacza jeszcze, że naprawa jest wykonana prawidłowo.
Inaczej naprawia się kabel urządzenia, a inaczej przewód w ścianie
Przerwany przewód od lampy, przedłużacza lub elektronarzędzia można naprawić tylko wtedy, gdy uszkodzenie znajduje się z dala od wtyczki i odbiornika, a zastosowana obudowa nie będzie narażona na ciągłe zginanie. W praktyce przy mocno zużytym kablu rozsądniejsza bywa wymiana całego przewodu. Koszt i czas są niewielkie w porównaniu z ryzykiem awarii przy prowizorycznej naprawie.
W przewodzie elastycznym połączenie musi być zabezpieczone przed wyrwaniem. Złączka schowana luźno pod taśmą nie spełnia tego zadania, ponieważ każde szarpnięcie przenosi siłę na miejsce styku. Kabel urządzenia powinien mieć obudowę z odciążeniem przewodu, a naprawiony odcinek nie może pracować na zgięciu.
Przy przewodzie prowadzonym na zewnątrz potrzebna jest mufa o odpowiednim stopniu ochrony, odporna na wilgoć i warunki atmosferyczne. Kabel w ziemi wymaga mufy kablowej przeznaczonej do zakopania, często z żywicą lub żelem uszczelniającym. Zwykła puszka instalacyjna owinięta taśmą nie jest zamiennikiem takiego rozwiązania.Jeżeli kabel został przewiercony w ścianie, nie zakrywaj naprawy tynkiem. Połączenie powinno pozostać w puszce dostępnej od strony pomieszczenia. To może oznaczać konieczność powiększenia otworu albo przełożenia fragmentu instalacji, ale właśnie taka możliwość późniejszego serwisu odróżnia naprawę od ukrytej prowizorki.
Błędy, które najczęściej kończą się awarią
- Łączenie pod napięciem, nawet przy wyłączonym oświetleniu.
- Dobieranie złączki wyłącznie po wyglądzie, bez sprawdzenia przekroju i materiału żyły.
- Wkładanie dwóch przewodów do jednego zacisku, gdy producent tego nie dopuszcza.
- Pozostawienie zbyt krótkiego odcinka odizolowanej żyły, przez co styk obejmuje izolację.
- Zbyt mocne dokręcenie zacisku śrubowego, które może przeciąć lub spłaszczyć przewód.
- Chowanie złączki luzem pod tynkiem, w suficie podwieszanym albo za meblem bez dostępu.
- Łączenie przewodów o różnym przekroju bez sprawdzenia, czy dany zacisk jest do tego przeznaczony.
Po naprawie sprawdź nie tylko to, czy prąd wrócił
Dobre połączenie powinno być mechanicznie stabilne, elektrycznie dopasowane i zamknięte w obudowie przeznaczonej do danego miejsca. Jeżeli przewód zasila grzejnik, kuchenkę, silnik lub elektronarzędzie, kontrola temperatury po uruchomieniu może ujawnić problem, ale nie zastępuje profesjonalnych pomiarów.
Najprostsza zasada, którą sam stosuję przy każdej takiej naprawie, brzmi: jeśli połączenie ma zostać niewidoczne, musi zostać wykonane w sposób serwisowalny przed jego zamknięciem. Gdy nie da się zapewnić właściwej puszki, ochrony mechanicznej i pewnego pomiaru, wymiana przewodu albo pomoc elektryka będzie bezpieczniejsza niż ratowanie starego odcinka za wszelką cenę.
