Dobrze wykonane uziemienie budynku nie jest dodatkiem do instalacji, lecz jednym z jej najważniejszych elementów ochronnych. Od właściwego doboru uziomu, przez połączenie z główną szyną uziemiającą, aż po pomiary zależy bezpieczeństwo ludzi, urządzeń i całej instalacji elektrycznej. Wyjaśniam, jakie rozwiązania stosuje się w nowych i istniejących obiektach, ile mogą kosztować oraz jakie błędy najczęściej obniżają skuteczność ochrony.
Najważniejsze zasady bezpiecznego uziemienia instalacji
- Uziom fundamentowy najlepiej zaplanować przed zalaniem ław lub płyty fundamentowej.
- W istniejącym domu zwykle stosuje się uziom otokowy albo pionowy, zależnie od gruntu i możliwości wykonania wykopu.
- Samo wbicie pręta w ziemię nie wystarcza. Potrzebne są połączenia wyrównawcze, GSU i pomiary.
- Nie istnieje jedna uniwersalna wartość rezystancji dobra dla każdego budynku. Wynik ocenia się razem z układem sieci i zabezpieczeniami.
- Okresową kontrolę instalacji elektrycznej i uziemień wykonuje się co najmniej raz na 5 lat, a po burzy lub uszkodzeniu także dodatkowo.
Po co instalacji elektrycznej uziemienie
Uziemienie tworzy kontrolowaną drogę odpływu prądu do ziemi w razie uszkodzenia izolacji, przepięcia albo wyładowania atmosferycznego. Jeżeli przewód fazowy dotknie metalowej obudowy urządzenia, prawidłowo zaprojektowany układ powinien doprowadzić do szybkiego zadziałania zabezpieczenia, zanim obudowa stanie się długotrwale niebezpieczna dla człowieka.
Trzeba jednak rozdzielić kilka pojęć. Uziom to metalowy element mający kontakt z gruntem, na przykład bednarka w fundamencie, taśma zakopana wokół domu albo pręty pionowe. Przewód ochronny PE łączy części przewodzące dostępne z układem ochronnym, natomiast główna szyna uziemiająca, często oznaczana jako GSU lub GSW, spina uziom z przewodami ochronnymi i połączeniami wyrównawczymi.
W praktyce uziemienie współpracuje z wyłącznikami nadprądowymi, różnicowoprądowymi RCD i ogranicznikami przepięć SPD. Żaden z tych elementów nie zastępuje pozostałych. RCD nie naprawi złego połączenia PE, a sprawny uziom nie zwalnia z obowiązku zastosowania właściwych zabezpieczeń w rozdzielnicy.
Rodzaje uziomów i wybór rozwiązania
Najlepszy wariant zależy przede wszystkim od etapu budowy, rodzaju fundamentów, warunków gruntowych oraz tego, czy budynek ma instalację odgromową. Uziom dobiera się na podstawie projektu i pomiarów, a nie wyłącznie według ceny materiału.
| Rodzaj uziomu | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Fundamentowy | Nowy budynek, etap fundamentów | Trwałość i niski koszt wykonania przy okazji budowy | Po zakończeniu fundamentów jest trudny do uzupełnienia |
| Otokowy | Nowy lub istniejący budynek z możliwością wykonania wykopu | Duża powierzchnia kontaktu z gruntem i łatwa rozbudowa | Wymaga prac ziemnych wokół obiektu |
| Pionowy, szpilkowy | Modernizacja, mała działka, trudny dostęp | Mała ingerencja w teren i szybki montaż | Wynik mocno zależy od warstw gruntu i liczby prętów |
Uziom fundamentowy
W nowym domu najczęściej wybrałbym właśnie to rozwiązanie. Metalowy przewodnik układa się w fundamencie i wyprowadza do miejsca, w którym będzie znajdowała się główna szyna uziemiająca. Często stosuje się bednarkę stalową ocynkowaną, na przykład o wymiarach 30 × 4 mm, ale konkretny materiał i sposób połączeń powinien wynikać z projektu.
Jeżeli jako uziom wykorzystuje się zbrojenie, wszystkie połączenia muszą zapewniać trwałą ciągłość elektryczną. Nie wystarczy luźne zetknięcie prętów ani przypadkowe przywiązanie cienkim drutem. Elementy, które po zalaniu betonu przestaną być dostępne, trzeba sprawdzić i udokumentować przed zamknięciem fundamentów.
Uziom otokowy
Uziom otokowy układa się w gruncie wokół budynku, zwykle w odległości około 1 m od ścian i na głębokości co najmniej 0,5 m, jeśli projekt nie przewiduje innych parametrów. Taśmę lub przewód prowadzi się w gruncie rodzimym, a nie w samej warstwie piasku, która może pogorszyć kontakt elektryczny z wilgotnym podłożem.
To rozwiązanie dobrze sprawdza się podczas modernizacji starego domu, szczególnie gdy nie ma pewnego uziomu fundamentowego albo fundament jest odizolowany od ziemi. Trzeba jednak uwzględnić nawierzchnie, tarasy, opaskę wokół budynku i instalacje podziemne. Wykop wykonany bez rozpoznania terenu może uszkodzić kabel zasilający lub rury.

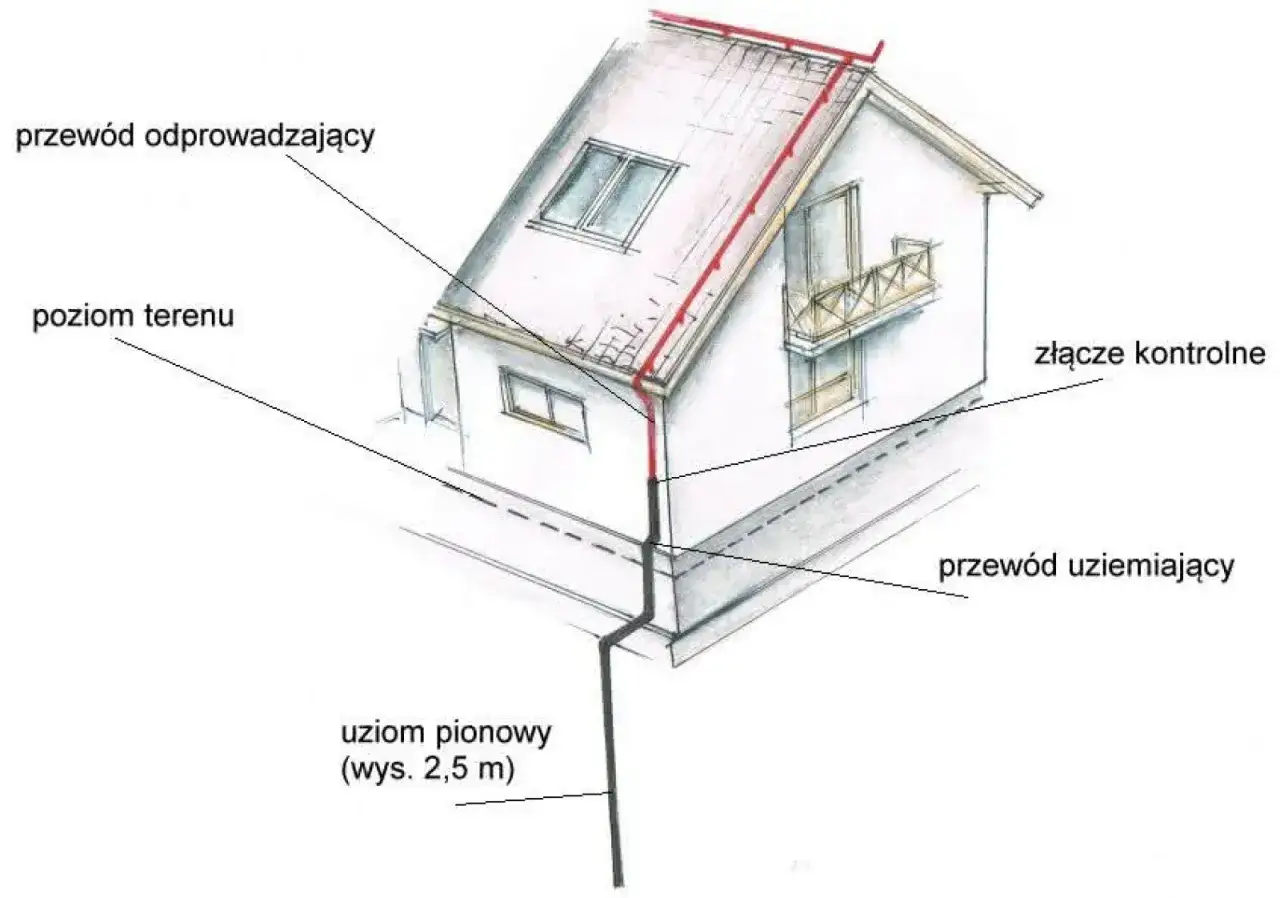

Uziom pionowy
Pręty pionowe, nazywane potocznie szpilkami, wbija się lub pogrąża w ziemi na odpowiednią głębokość i łączy ze sobą oraz z instalacją budynku. Pojedyncza szpilka bywa wystarczająca tylko w sprzyjających warunkach. W gruncie suchym, kamienistym albo o wysokiej rezystywności potrzebne mogą być kolejne pręty i większa długość układu.
Szpilki są praktyczne, ale nie powinny być automatycznym zamiennikiem uziomu fundamentowego lub otokowego. Ich skuteczność ocenia się dopiero po pomiarze. Jeżeli wynik jest niezadowalający, dokładanie przypadkowych prętów bez analizy gruntu często kończy się niepotrzebnymi kosztami.
Jak zaprojektować i wykonać układ uziemiający
Najważniejsza decyzja zapada przed rozpoczęciem prac. Projektant lub elektryk powinien znać typ sieci zasilającej, planowane obciążenie, lokalizację rozdzielnicy, obecność instalacji odgromowej, fotowoltaiki, pompy ciepła oraz innych urządzeń mogących wpływać na ochronę przeciwprzepięciową.
Połączenie z główną szyną uziemiającą
Uziom należy połączyć z główną szyną uziemiającą przewodem o parametrach dobranych do instalacji. Do tej szyny dołącza się przewody ochronne, połączenia wyrównawcze oraz metalowe elementy instalacji, które mogą wprowadzać obcy potencjał, na przykład rurociągi, konstrukcje stalowe czy elementy instalacji odgromowej.
Połączenie wyrównawcze ogranicza różnice napięć między dostępnymi metalowymi częściami. Ma to szczególne znaczenie w łazienkach, kotłowniach, garażach, warsztatach i budynkach z dużą liczbą instalacji wykonanych z metalu.

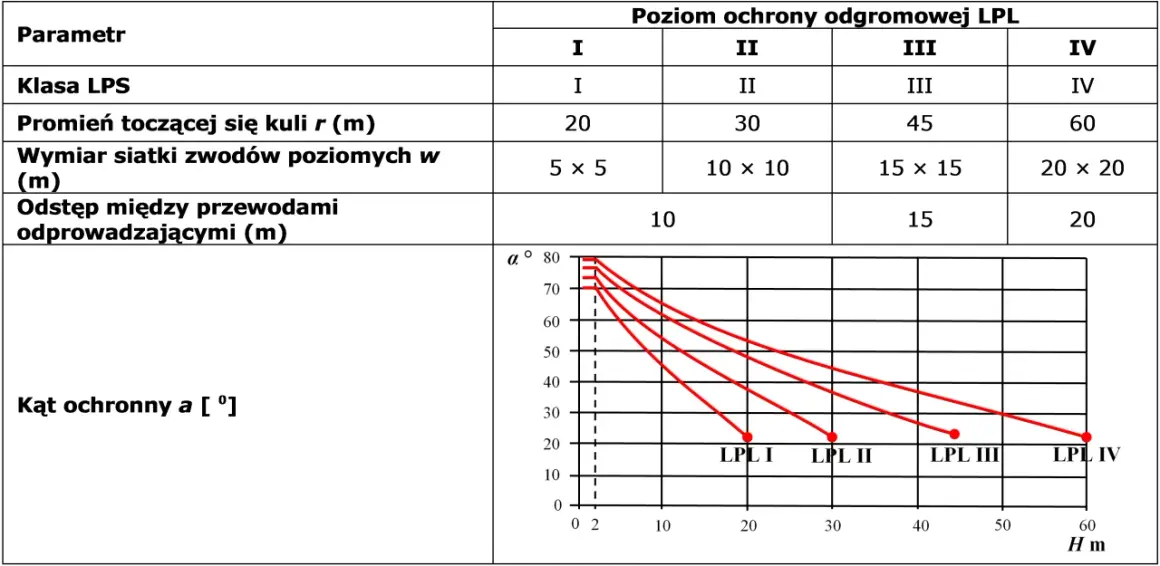

Uziemienie a instalacja odgromowa
Uziemienie instalacji elektrycznej i instalacja piorunochronna są ze sobą powiązane, ale nie są tym samym. Ochrona odgromowa wymaga osobnego projektu, przewodów odprowadzających, zwodów oraz analizy ryzyka. Nie wolno samodzielnie podłączać przypadkowego przewodu do pręta wbitego w ziemię i traktować go jako kompletnej instalacji odgromowej.
W budynku z fotowoltaiką, antenami, pompą ciepła lub rozbudowaną automatyką szczególnie ważne są prawidłowe odstępy, połączenia wyrównawcze i koordynacja ograniczników SPD. Błąd na tym etapie może przenieść przepięcie do rozdzielnicy albo uszkodzić kosztowną elektronikę.
Jakich materiałów używać
Najczęściej spotyka się stal ocynkowaną, stal nierdzewną oraz stal miedziowaną. Materiał trzeba dobrać do wilgotności gruntu, rodzaju połączeń i przewidywanej trwałości. Łączenie różnych metali bez zabezpieczenia antykorozyjnego może przyspieszać korozję elektrochemiczną.
Połączenia w gruncie powinny być wykonane trwale i zabezpieczone przed wilgocią oraz korozją. W miejscach dostępnych warto przewidzieć złącza kontrolne, aby późniejsze oględziny i pomiary nie wymagały rozkopywania całego terenu.
Pomiar rezystancji i odbiór instalacji
Po wykonaniu uziomu trzeba sprawdzić nie tylko jego rezystancję, lecz także ciągłość przewodów ochronnych, impedancję pętli zwarcia, działanie RCD oraz rezystancję izolacji. Pomiar wykonuje się profesjonalnym miernikiem, a nie zwykłym multimetrem. Sam odczyt jednej wartości w omach nie potwierdza bezpieczeństwa całej instalacji.
W układzie TT skuteczność ochrony zależy między innymi od relacji między rezystancją uziemienia a znamionowym prądem różnicowym RCD. Stosuje się warunek RA × IΔn ≤ 50 V, ale w praktyce interpretacja wyniku musi uwzględniać cały układ oraz wymagany czas wyłączenia.
Często spotykana wartość 10 Ω może być rozsądnym celem projektowym, zwłaszcza przy instalacji odgromowej, lecz nie jest uniwersalnym limitem dla każdego domu. W dokumentacji konkretnego obiektu mogą pojawić się inne wymagania. O wyniku decydują między innymi rodzaj sieci, zabezpieczenia, grunt i funkcja uziemienia.
Przeczytaj również: B16 czy C16? Różnice charakterystyk wyłącznika nadprądowego
Kiedy wykonać pomiary
- przed oddaniem nowej instalacji do użytkowania,
- po modernizacji rozdzielnicy lub układu uziemiającego,
- po wykonaniu instalacji odgromowej albo fotowoltaicznej,
- co najmniej raz na 5 lat w ramach okresowej kontroli budynku,
- po wyładowaniu atmosferycznym, zalaniu, uszkodzeniu mechanicznym lub podejrzeniu korozji.
Po kontroli właściciel powinien otrzymać protokół zawierający zakres badań, zastosowaną metodę, wyniki i ocenę skuteczności ochrony. Brak protokołu oznacza, że później trudno wiarygodnie potwierdzić stan instalacji, nawet jeśli uziom został wykonany poprawnie.
Najczęstsze błędy przy wykonywaniu uziemienia
Najwięcej problemów powstaje nie przez zły typ uziomu, lecz przez niedokładne wykonanie detali. Widziałem wiele instalacji, w których na papierze wszystko wyglądało poprawnie, ale połączenie do szyny było luźne, skorodowane albo prowadzone bez ochrony w miejscu narażonym na uszkodzenie.
- Brak uziomu fundamentowego mimo możliwości wykonania go na etapie budowy.
- Wykorzystanie rury wodociągowej bez zgody jej właściciela i bez sprawdzenia warunków technicznych.
- Łączenie przewodu ochronnego PE z neutralnym N w przypadkowym miejscu za rozdzielnicą.
- Traktowanie bolca w gniazdku jako dowodu istnienia prawidłowego uziemienia.
- Zakopanie połączeń bez wcześniejszego pomiaru i dokumentacji fotograficznej.
- Stosowanie zwykłych, niechronionych zacisków w gruncie.
- Przekonanie, że jedna szpilka zawsze zapewni dobry wynik.
- Pomijanie połączeń wyrównawczych w kotłowni, łazience lub warsztacie.
Szczególnie niebezpieczne jest samodzielne przerabianie starej instalacji dwuprzewodowej. Mostkowanie bolca z przewodem neutralnym może być elementem dawnego układu ochronnego, ale nie wolno wykonywać go na chybił trafił ani traktować jako nowoczesnego uziemienia. W takim budynku najpierw trzeba rozpoznać układ sieci i stan przewodów.
Ile kosztuje wykonanie uziemienia budynku
Cena zależy od długości uziomu, rodzaju gruntu, dostępu do terenu, liczby wyprowadzeń, materiału oraz zakresu pomiarów. W 2026 roku orientacyjne widełki dla domu jednorodzinnego wyglądają następująco:
| Zakres prac | Orientacyjny koszt | Od czego zależy cena |
|---|---|---|
| Uziom fundamentowy przy budowie | 1000-2500 zł | Obwód fundamentów, materiał, liczba wyprowadzeń i przygotowanie pomiarowe |
| Uziom szpilkowy w istniejącym domu | 1500-3500 zł | Liczba prętów, głębokość, grunt i dostęp do rozdzielnicy |
| Uziom otokowy z wykopem | 2500-5000 zł | Długość trasy, nawierzchnia, odtworzenie terenu i liczba złączy |
| Komplet podstawowych pomiarów | 300-800 zł | Liczba obwodów, zakres protokołu i lokalne stawki |
Są to kwoty orientacyjne, a nie cennik gwarantowany. W istniejącym domu koszt może gwałtownie wzrosnąć, jeśli trzeba rozebrać kostkę, taras lub opaskę fundamentową. Z kolei przy nowej budowie uziom fundamentowy zwykle wygrywa ceną, ponieważ jego wykonanie można połączyć z pracami zbrojarskimi.
Nie oszczędzałbym na pomiarach ani na dokumentacji. Najtańszy uziom bez protokołu może okazać się droższy, gdy po kilku latach trzeba szukać miejsca uszkodzenia albo wykonywać cały układ od nowa.
Co sprawdzić przed podpisaniem odbioru instalacji
Przed zasypaniem wykopu lub zalaniem fundamentu warto zrobić zdjęcia przebiegu uziomu, połączeń i wyprowadzeń. Przydaje się również prosty szkic z wymiarami względem ścian budynku, ponieważ po zakończeniu prac terenowych znalezienie złącza kontrolnego bywa bardzo trudne.
Przy odbiorze poproś o protokół pomiarów ochronnych, informację o układzie sieci, opis zastosowanych zabezpieczeń oraz potwierdzenie połączenia z główną szyną uziemiającą. Jeżeli wykonawca podaje wyłącznie hasło „jest 10 omów”, bez wskazania metody i pozostałych badań, to za mało, by ocenić całą instalację.
Najrozsądniejszy schemat jest prosty: w nowym domu zaplanować uziom fundamentowy, w istniejącym najpierw zbadać stan instalacji, a dopiero potem wybrać otok lub szpilki. Prawidłowe uziemienie nie musi być skomplikowane, ale musi być dobrane do konkretnego budynku, wykonane trwale i potwierdzone pomiarem.
