Dobór wyłącznika nadprądowego nie powinien sprowadzać się do pytania, która litera wygląda „mocniej”. Charakterystyka B i C określa przede wszystkim reakcję aparatu na krótki, wysoki prąd rozruchowy, dlatego wybór zależy od rodzaju odbiorników, parametrów przewodów i wyników pomiarów instalacji. Wyjaśniam, czym różnią się oba warianty, gdzie sprawdzi się B16, kiedy uzasadniony będzie C16 oraz dlaczego zamiana jednego na drugi nie zawsze rozwiązuje problem wybijania zabezpieczenia.
Najważniejsza zasada zależy od prądu rozruchowego odbiornika
- B wyłącza zwarcie elektromagnetycznie przy prądzie około 3-5 razy większym od znamionowego.
- C potrzebuje zwykle około 5-10-krotności prądu znamionowego, więc lepiej znosi chwilowy rozruch silników.
- B16 i C16 mają ten sam prąd znamionowy 16 A, ale różnią się reakcją na gwałtowny wzrost prądu.
- C16 nie jest „mocniejszym B16” i nie pozwala bez sprawdzenia zasilać większej liczby urządzeń.
- Dobór zależy także od przekroju, długości przewodu, sposobu ułożenia oraz impedancji pętli zwarcia.
Charakterystyka B i C zmienia sposób reagowania na zwarcie
Litera na wyłączniku nadprądowym oznacza charakterystykę czasowo-prądową. W praktyce aparat ma człon termiczny, który reaguje na przeciążenie trwające dłużej, oraz człon elektromagnetyczny, który działa przy gwałtownym wzroście prądu, na przykład podczas zwarcia. To właśnie ten drugi człon odróżnia typ B od typu C.
Zgodnie z typowymi wartościami dla wyłączników instalacyjnych wykonywanych według IEC/EN 60898-1, charakterystyka B zadziała bezzwłocznie przy prądzie od około 3 do 5 razy większym od In. Charakterystyka C ma zakres około 5-10 razy In. Symbol In oznacza prąd znamionowy aparatu, na przykład 16 A dla B16 lub C16.
| Parametr | Typ B | Typ C |
|---|---|---|
| Zakres zadziałania członu elektromagnetycznego | około 3-5 × In | około 5-10 × In |
| Przykład dla aparatu 16 A | około 48-80 A | około 80-160 A |
| Typowe zastosowanie | Oświetlenie, gniazda, grzałki, zwykłe obwody domowe | Silniki, sprężarki, elektronarzędzia, transformatory |
| Odporność na chwilowy prąd rozruchowy | Mniejsza | Większa |
Podane wartości pokazują różnicę, ale nie zastępują charakterystyki konkretnego modelu. Producent może podać nieco inne zakresy, a czas zadziałania zależy również od temperatury i warunków pracy. Najważniejszy wniosek jest prosty: typ C nie chroni przewodu przed większym przeciążeniem. Dopuszczalne 16 A nadal pozostaje 16 A.
Wyłącznik B sprawdza się w typowej instalacji domowej

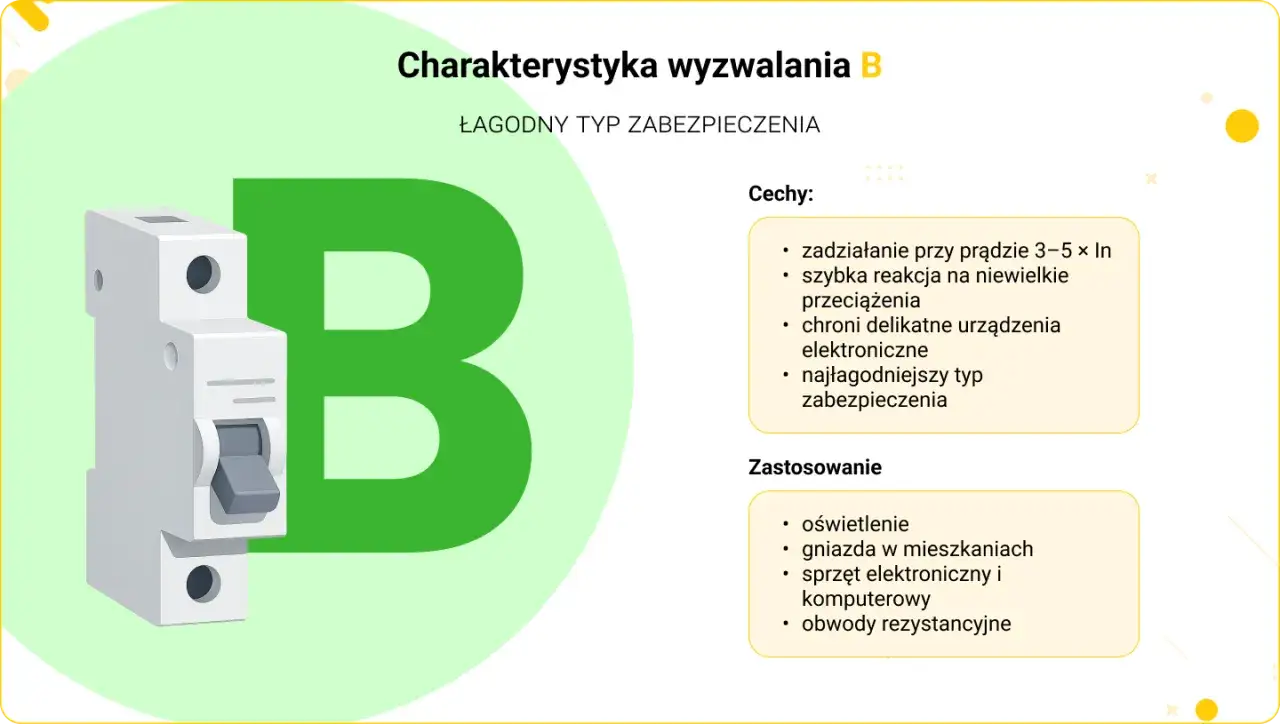

W większości standardowych obwodów mieszkaniowych zacząłbym od charakterystyki B. Dotyczy to zwłaszcza obwodów oświetleniowych, gniazd w pokojach oraz odbiorników o niewielkim prądzie rozruchowym. Typowe przykłady to lampy, grzejniki rezystancyjne, telewizor, komputer, ładowarki czy zwykłe urządzenia kuchenne.
Nie oznacza to jednak, że B jest przeznaczony wyłącznie do „delikatnej elektroniki”. Wyłącznik nadprądowy przede wszystkim chroni przewody i instalację, a nie zapewnia specjalnej ochrony telewizora czy komputera. O tym, czy urządzenie jest bezpieczne, decydują także uziemienie, ochronnik przeciwprzepięciowy, wyłącznik różnicowoprądowy i jakość samego odbiornika.
Przykładowo obwód gniazd wykonany przewodem 2,5 mm² może być zabezpieczony aparatem B16, ale sam przekrój nie wystarcza do automatycznego potwierdzenia poprawności. Trzeba uwzględnić sposób ułożenia kabla, jego długość, temperaturę, liczbę przewodów w trasie oraz warunki zwarciowe. Nie dobiera się wyłącznika wyłącznie na podstawie przekroju przewodu.
Kiedy B może wyłączać zbyt często
Problem pojawia się przy urządzeniach, które w chwili uruchomienia pobierają krótko znacznie większy prąd niż podczas normalnej pracy. Dotyczy to między innymi niektórych odkurzaczy, pomp, elektronarzędzi, sprężarek i zasilaczy o dużej pojemności wejściowej. Jeśli zabezpieczenie wyłącza się tylko w momencie startu, przyczyną może być właśnie zbyt czuła charakterystyka, ale równie dobrze uszkodzony odbiornik albo problem w instalacji.
W takiej sytuacji nie traktuję wymiany B na C jako automatycznej naprawy. Najpierw sprawdzam prąd rozruchowy, stan połączeń oraz impedancję pętli zwarcia. Dopiero gdy instalacja spełnia wymagania, zmiana charakterystyki może być rozsądnym rozwiązaniem.
Charakterystyka C pomaga przy silnikach i elektronarzędziach
Typ C stosuje się tam, gdzie występuje wyraźny prąd rozruchowy. Silnik jednofazowy podczas startu może przez krótki czas pobierać wielokrotnie więcej niż w stanie ustalonym. Jeśli aparat B reaguje na taki impuls, C pozwala przejść przez rozruch bez niepotrzebnego wyłączenia obwodu.
W warsztacie charakterystyka C może mieć sens przy zasilaniu kompresora, pompy, odciągu, pilarki, szlifierki, wiertarki stołowej albo mocniejszego odkurzacza. Trzeba jednak rozróżnić urządzenie używane okazjonalnie od całego obwodu. Dla pojedynczego elektronarzędzia z dużym silnikiem C16 może być uzasadniony, ale gniazda warsztatowe zasilające różne urządzenia wymagają już analizy całego obwodu.
Typ C bywa także stosowany przy niektórych oprawach LED, transformatorach i zasilaczach impulsowych. Nie jest to jednak uniwersalna zasada. Nowoczesne oprawy mają różne układy wejściowe, dlatego najlepiej sprawdzić dane producenta zamiast zakładać, że każda lampa LED wymaga C.
Dlaczego C nie zawsze jest lepszym wyborem
Wyłącznik C potrzebuje większego prądu zwarciowego, aby zadziałać natychmiast. Przy C16 może to oznaczać konieczność uzyskania prądu zwarciowego rzędu nawet 160 A dla górnej granicy zakresu. Jeżeli przewód jest długi, a impedancja pętli zwarcia zbyt duża, aparat może nie zapewnić wymaganego samoczynnego wyłączenia zasilania w odpowiednim czasie.
To jeden z najczęściej pomijanych kompromisów. C może ograniczyć przypadkowe zadziałania podczas startu silnika, ale jednocześnie stawia większe wymagania instalacji. Dlatego w starym garażu, długim przewodzie do budynku gospodarczego albo obwodzie z wieloma połączeniami nie montowałbym C tylko dlatego, że B „wybija”.
B16 czy C16 pokazuje, czego naprawdę dotyczy wybór
Porównanie B16 i C16 jest najbardziej praktyczne, bo oba aparaty mają prąd znamionowy 16 A. Różnica nie polega na tym, że jeden może stale zasilać większe obciążenie. Oba powinny przerwać obwód przy przeciążeniu zgodnie ze swoją charakterystyką, a litera wpływa przede wszystkim na reakcję na krótki impuls zwarciowy lub rozruchowy.
| Sytuacja | Rozsądny kierunek | Dlaczego |
|---|---|---|
| Oświetlenie i zwykłe gniazda w mieszkaniu | B10 lub B16 | Odbiorniki zwykle nie mają dużych prądów rozruchowych. |
| Grzejnik, bojler lub inna grzałka rezystancyjna | Zwykle B | Obciążenie narasta bez typowego impulsu silnikowego. |
| Sprężarka lub pompa | C, jeśli potwierdzą to pomiary | Silnik może pobierać wysoki prąd podczas startu. |
| Obwód z elektronarzędziami | B albo C zależnie od urządzeń | Liczy się prąd rozruchowy i długość przewodu. |
| Długi przewód do garażu lub warsztatu | Dobór po pomiarach | Spadek napięcia i impedancja mogą ograniczyć możliwość zastosowania C. |
| Częste wyłączenia bez wyraźnego rozruchu | Diagnostyka, nie ślepa wymiana | Przyczyną może być przeciążenie, zwarcie, luźny zacisk lub uszkodzenie odbiornika. |
Przykład z praktyki jest prosty. Jeśli B16 wyłącza się przy każdym uruchomieniu kompresora, a po pomiarach pętli zwarcia i sprawdzeniu przewodu wszystko jest prawidłowe, C16 może usunąć problem. Jeśli jednak B16 wyłącza się po kilku minutach pracy kilku urządzeń, C16 nie rozwiąże przeciążenia. Zmieni tylko moment zadziałania przy gwałtownym wzroście prądu.
Jak dobrać właściwy aparat bez zgadywania
Przy doborze zaczynam od odbiornika i przewodu, a dopiero potem patrzę na oznaczenie B lub C. Sama moc urządzenia nie wystarczy, bo silnik, grzałka i zasilacz o tej samej mocy mogą zachowywać się zupełnie inaczej podczas włączania.
- Sprawdź prąd znamionowy odbiornika oraz informację o prądzie rozruchowym.
- Ustal parametry przewodu, między innymi przekrój, długość, sposób ułożenia i liczbę żył obciążonych.
- Dobierz prąd znamionowy In tak, aby zabezpieczenie chroniło przewód, a nie tylko wygodę użytkowania.
- Wybierz charakterystykę B dla zwykłych obwodów albo C, gdy rzeczywiście występuje uzasadniony prąd rozruchowy.
- Sprawdź impedancję pętli zwarcia i warunek samoczynnego wyłączenia zasilania.
- Zweryfikuj selektywność, czyli to, czy przy awarii wyłączy się właściwy aparat, a nie od razu zabezpieczenie główne.
Ważna jest także zdolność zwarciowa, na przykład 6 kA lub 10 kA. Ten parametr mówi, jaki maksymalny prąd zwarciowy aparat może bezpiecznie wyłączyć. Nie wolno mylić go z prądem znamionowym 16 A, ponieważ są to dwie różne wartości.
Jeżeli zabezpieczenie wyłącza się bez jasnego powodu, sprawdziłbym kolejno obciążenie, zaciski, izolację, stan odbiornika i pomiary ochronne. Luźny zacisk może się nagrzewać, powodować spadki napięcia i awarie, choć sama wymiana B16 na C16 pozornie poprawi działanie. Prace przy rozdzielnicy i pomiary powinien wykonać elektryk z odpowiednimi uprawnieniami.
Najczęstsze błędy przy zamianie B na C
Pierwszy błąd to przekonanie, że C16 pozwala pobierać 20 A, bo „później wybija”. To nieprawda. Jeśli obwód jest przeciążony, przewód nadal może się przegrzewać, nawet gdy wyłącznik przez pewien czas nie reaguje.
Drugi błąd to montaż C bez sprawdzenia warunku zwarciowego. Aparat może poprawnie działać przy normalnym obciążeniu, a jednocześnie nie zapewniać właściwie szybkiego wyłączenia podczas zwarcia. Szczególnie ostrożnie podchodzę do takich zmian w starych i długich instalacjach.
Trzeci błąd polega na traktowaniu wyłącznika nadprądowego jak zabezpieczenia przeciwporażeniowego. MCB nie zastępuje wyłącznika różnicowoprądowego, który reaguje na prąd upływu. Nie zastępuje też ochronnika przeciwprzepięciowego ani zabezpieczenia termicznego silnika.
Nie powinno się również zwiększać wartości z 16 A do 20 A lub 25 A tylko dlatego, że urządzenie ma dużą moc. Najpierw trzeba sprawdzić obciążalność przewodu, sposób jego prowadzenia, zabezpieczenia poprzedzające i wymagania odbiornika. Większa liczba na obudowie nie oznacza lepszej ochrony.
Najbezpieczniejsza decyzja wynika z pomiarów i charakteru obwodu
W typowej instalacji mieszkaniowej najczęściej właściwym wyborem będzie charakterystyka B. Charakterystykę C rozważałbym przy silnikach, sprężarkach i elektronarzędziach z wyraźnym prądem rozruchowym, ale dopiero po sprawdzeniu, czy instalacja zapewnia wymagane warunki zadziałania.
Jeśli B wyłącza się natychmiast przy uruchomieniu konkretnego urządzenia, C może być trafną zmianą. Jeśli wyłączenie następuje po kilku minutach, podczas jednoczesnej pracy kilku odbiorników, problemem jest raczej przeciążenie, zbyt mały obwód albo usterka. Najpierw diagnoza, później wymiana aparatu to zasada, która w instalacjach elektrycznych naprawdę oszczędza czas i nerwy.
