Metalowa obudowa elektronarzędzia nie powinna znaleźć się pod napięciem nawet wtedy, gdy wewnątrz urządzenia dojdzie do uszkodzenia izolacji. Właśnie dlatego w instalacjach elektrycznych stosuje się uziemienie, przewód ochronny i połączenia wyrównawcze. Wyjaśniam, co to jest uziemienie, jak działa, czym różni się od przewodu PE oraz jak rozpoznać błędy, które mogą realnie zagrażać bezpieczeństwu w domu lub warsztacie.
Uziemienie odprowadza skutki awarii i pomaga szybko wyłączyć zasilanie
- Uziemienie to celowe połączenie instalacji lub metalowych części z ziemią za pomocą uziomu.
- Przewód PE prowadzi prąd uszkodzeniowy do punktu uziemienia, ale sam nie jest całym uziemieniem.
- Różnicówka 30 mA zwiększa ochronę, lecz nie zastępuje sprawnego przewodu ochronnego i uziomu.
- Przewodu neutralnego N nie wolno samodzielnie łączyć z PE w przypadkowym miejscu instalacji.
- Skuteczność ochrony potwierdza się przez pomiary elektryczne, a nie próbnikiem napięcia ani samym wyglądem gniazda.
Na czym polega uziemienie i po co się je wykonuje
Uziemienie jest celowym połączeniem wybranego punktu instalacji, urządzenia albo metalowej konstrukcji z ziemią. Połączenie prowadzi się przez uziom, czyli element mający kontakt z gruntem, na przykład stalowy pręt, bednarkę, uziom fundamentowy lub układ otokowy.
Najważniejsza funkcja ochronna ujawnia się podczas awarii. Jeżeli przewód fazowy dotknie metalowej obudowy wiertarki, pralki albo rozdzielnicy, prąd uszkodzeniowy powinien popłynąć przewodem ochronnym do punktu uziemienia. Dzięki temu zabezpieczenie nadprądowe lub wyłącznik różnicowoprądowy może szybko odłączyć zasilanie.
Bez tej drogi obudowa może pozostawać pod napięciem. Człowiek dotykający urządzenia i jednocześnie stojący na przewodzącym podłożu może wtedy zamknąć obwód własnym ciałem. To nie jest teoretyczny problem, szczególnie w wilgotnym warsztacie, garażu, piwnicy albo łazience.
Uziemienie może pełnić również inne zadania. Jest częścią ochrony odgromowej i przeciwprzepięciowej, pomaga wyrównywać potencjały między metalowymi instalacjami budynku oraz zapewnia określone warunki pracy urządzeń elektrycznych i elektronicznych.
Uziemienie, przewód PE, N i PEN to nie to samo
W języku potocznym słowem „uziemienie” określa się często bolec w gniazdku albo żółto-zielony przewód. Technicznie są to różne elementy jednego systemu ochrony. To rozróżnienie ma znaczenie, bo samo zamontowanie gniazda z bolcem nie gwarantuje jeszcze bezpiecznej instalacji.
| Element | Rola | Typowe oznaczenie i kolor |
|---|---|---|
| Przewód ochronny | Łączy styki ochronne i metalowe obudowy z układem ochronnym. | PE, żółto-zielony |
| Przewód neutralny | Przewodzi prąd roboczy i zamyka obwód zasilania. | N, niebieski |
| Przewód PEN | Łączy funkcję przewodu ochronnego i neutralnego w układzie TN-C. | PEN, oznaczenie zależne od sposobu prowadzenia |
| Uziom | Zapewnia elektryczne połączenie z gruntem. | Pręt, bednarka, fundament lub otok |
PE nie jest tym samym co uziom. Przewód PE może prowadzić do głównej szyny uziemiającej, która jest połączona z uziomem, ale skuteczność całego rozwiązania zależy także od ciągłości przewodu, jakości połączeń i parametrów zabezpieczeń.
Dlaczego bolec w gniazdku nie wystarcza
Bolec ochronny powinien być połączony z właściwym przewodem ochronnym. W starszych instalacjach można spotkać układ, w którym funkcje ochronna i neutralna są realizowane wspólnie przez przewód PEN. Nie oznacza to jednak, że wolno dowolnie wykonywać mostki między N i PE w każdym gniazdku.
Po rozdzieleniu przewodu PEN na PE i N dalsze łączenie tych przewodów może spowodować pojawienie się prądu roboczego na elementach ochronnych. W skrajnym przypadku uszkodzenie albo przerwanie PEN może doprowadzić do niebezpiecznego napięcia na obudowach urządzeń. Taką modernizację powinien ocenić i wykonać elektryk z odpowiednimi uprawnieniami.
Jak działa układ ochronny podczas awarii
Wyobraźmy sobie elektronarzędzie z metalową obudową. W normalnych warunkach prąd płynie przewodem fazowym do silnika i wraca przewodem neutralnym. Obudowa pozostaje elektrycznie odseparowana od części roboczych.
Gdy izolacja przewodu fazowego zostanie uszkodzona, napięcie może pojawić się na obudowie. Sprawny przewód PE tworzy wtedy tor o małej impedancji, czyli niewielkim oporze dla prądu przemiennego. Płynie nim prąd zwarciowy, który powinien spowodować samoczynne wyłączenie zasilania.
W instalacji działa zwykle kilka środków ochrony jednocześnie. Izolacja chroni przed dotykiem bezpośrednim, przewód PE i połączenia wyrównawcze ograniczają skutki uszkodzenia, a zabezpieczenia odłączają obwód. Wyłącznik różnicowoprądowy reaguje na różnicę między prądem wpływającym i wypływającym z obwodu. Popularne urządzenia o czułości 30 mA stosuje się jako dodatkową ochronę przeciwporażeniową.
Różnicówka nie jest jednak magicznym zamiennikiem uziemienia. Może zadziałać w sytuacji upływu prądu, ale nie naprawi przerwanego PE, źle wykonanego połączenia wyrównawczego ani wadliwej instalacji. Przycisk „TEST” należy używać zgodnie z instrukcją, lecz jego zadziałanie nie zastępuje pełnych pomiarów.
Rodzaje uziemień stosowanych w domach i warsztatach
Rodzaj uziemienia dobiera się do konstrukcji budynku, rodzaju podłoża, układu sieci i przeznaczenia instalacji. Innego rozwiązania wymaga nowy dom z fundamentem żelbetowym, a innego istniejący budynek, w którym nie ma możliwości wykonania wykopu wokół całego obiektu.
Uziom fundamentowy
W nowym budynku często wykorzystuje się stalowy element umieszczony w fundamencie i połączony z główną szyną uziemiającą. To rozwiązanie jest trwałe, dobrze chronione przed uszkodzeniami mechanicznymi i zwykle korzystne technicznie, jeśli zostanie zaplanowane przed wylaniem fundamentów.
Uziom otokowy

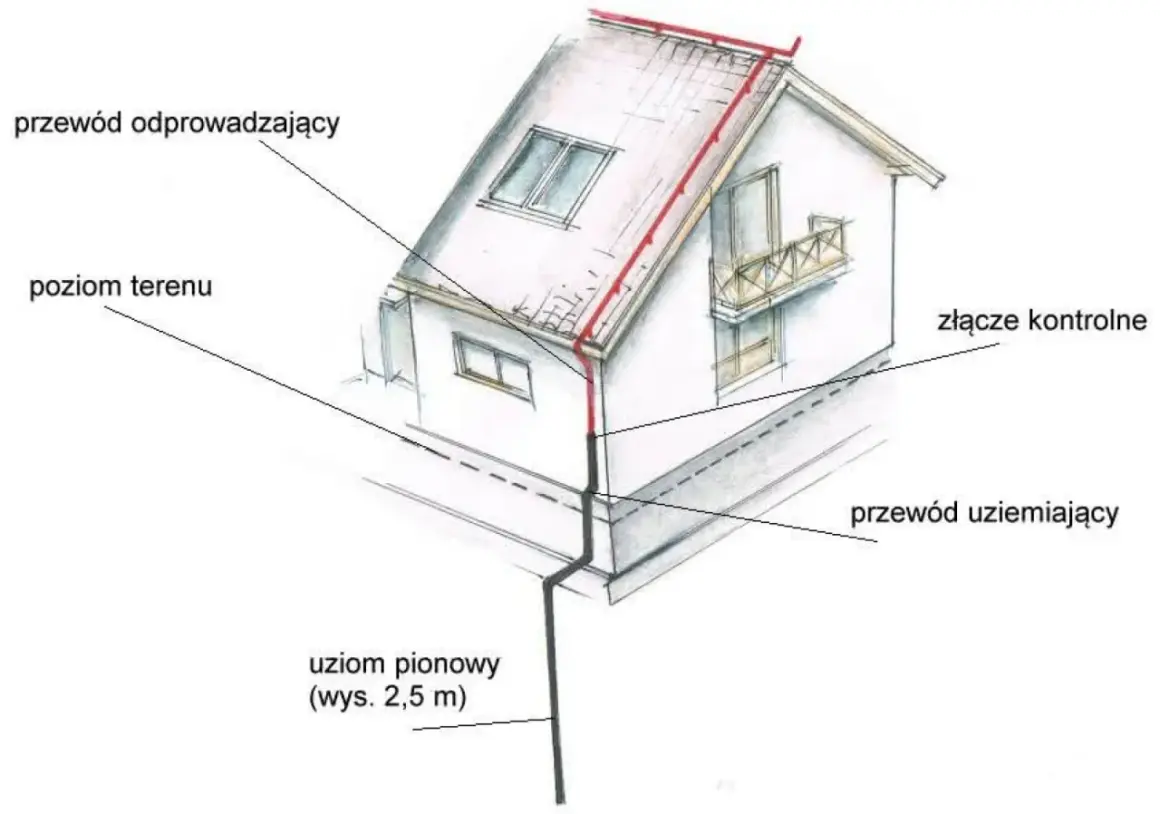

Uziom otokowy prowadzi się wokół budynku, najczęściej w gruncie. Taki układ może współpracować z instalacją odgromową i połączeniami wyrównawczymi. Trzeba jednak zachować właściwy sposób wykonania, zabezpieczenie przed korozją oraz dostęp do punktów kontrolnych.
Uziomy pionowe i poziome

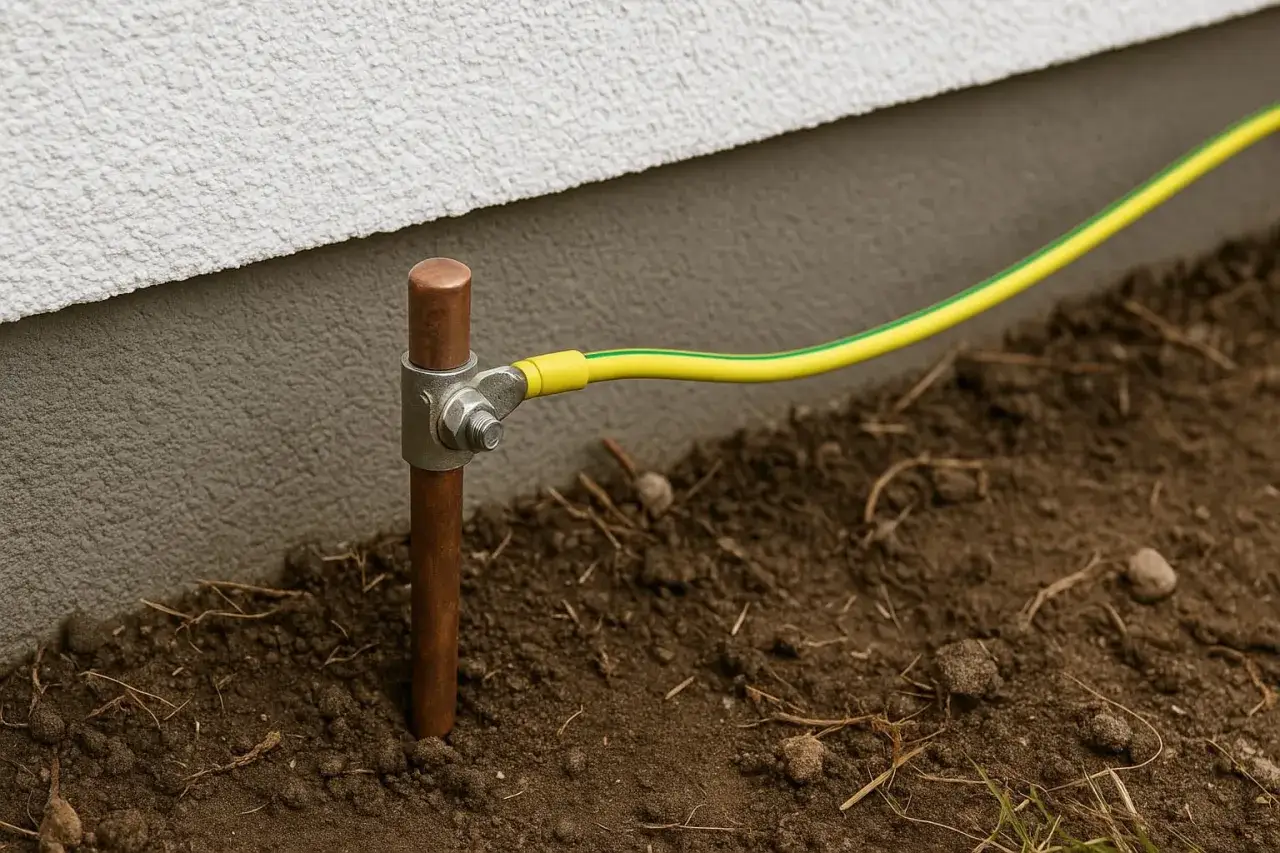

Uziomy pionowe mają formę prętów lub sond wbijanych w grunt, a poziome wykonuje się między innymi z bednarki ułożonej w ziemi. Wybór zależy od rezystywności gruntu, czyli jego zdolności do ograniczania przepływu prądu. Jedna krótka sonda nie zawsze zapewni dobry rezultat, zwłaszcza na suchym, kamienistym albo piaszczystym podłożu.
W budynku mogą występować także uziomy naturalne, na przykład odpowiednio wykorzystane elementy konstrukcji. Nie należy jednak samodzielnie podłączać przewodu ochronnego do rur wodociągowych, gazowych czy przypadkowych metalowych części budynku. Takie rozwiązania wymagają oceny projektowej i zgodności z wymaganiami dla konkretnej instalacji.
Jak sprawdzić, czy uziemienie działa prawidłowo
Najprostsze oględziny mogą wykazać oczywiste problemy, takie jak luźne zaciski, uszkodzony przewód żółto-zielony, nadpalone gniazdo albo brak ciągłości bolca. Nie potwierdzą jednak, że ochrona zadziała w czasie zwarcia. Do tego potrzebne są pomiary instalacji elektrycznej.
Podczas sprawdzania instalacji elektryk może wykonać między innymi pomiar rezystancji uziemienia, ciągłości przewodów ochronnych i połączeń wyrównawczych, impedancji pętli zwarcia, rezystancji izolacji oraz czasu i prądu zadziałania RCD. Wyniki interpretuje się razem z układem sieci i zastosowanymi zabezpieczeniami. Nie istnieje jedna uniwersalna wartość rezystancji uziemienia, która pasowałaby do każdego budynku.
Właściciel domu powinien pamiętać o okresowej kontroli instalacji. Zakres kontroli budynku obejmuje między innymi stan połączeń, zabezpieczeń, ochrony przeciwporażeniowej, izolacji i uziemień, a podstawowy termin takiej kontroli to co najmniej raz na 5 lat. Po remoncie, zalaniu, uderzeniu pioruna albo powtarzającym się zadziałaniu zabezpieczeń dodatkowa kontrola ma po prostu zdrowy sens.
Przeczytaj również: Bezpieczniki i wyłączniki nadprądowe - jak dobrać właściwe?
Czego nie robić samodzielnie
- Nie łącz przewodu neutralnego z ochronnym w przypadkowym punkcie.
- Nie podłączaj uziemienia do instalacji gazowej ani do losowej metalowej rury.
- Nie sprawdzaj skuteczności ochrony przez dotykanie obudowy lub używanie prowizorycznej żarówki.
- Nie zakładaj, że nowa różnicówka naprawi starą instalację dwużyłową.
- Nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji i przyrządów.
W warsztacie szczególnie ważne jest także sprawdzenie przedłużaczy, bębnów kablowych i gniazd zasilających elektronarzędzia. Przewód ochronny może zostać przerwany w środku kabla, mimo że z zewnątrz nie widać żadnego uszkodzenia.
Najczęstsze błędy przy uziemieniu instalacji
Jednym z częstszych błędów jest montaż gniazda z bolcem w instalacji, która nie ma sprawnego przewodu ochronnego. Sam bolec poprawia wygląd osprzętu, ale nie poprawia bezpieczeństwa, jeśli nie jest prawidłowo połączony z układem ochronnym.
Drugi problem to traktowanie przewodu neutralnego jak ochronnego. N może przewodzić prąd roboczy, dlatego nie powinien być używany jako przypadkowy zamiennik PE. Szczególnie ryzykowne są stare instalacje, w których ktoś dokonał zmian bez sprawdzenia układu sieci i stanu przewodu PEN.
Spotykam też błędne przekonanie, że im niższa rezystancja uziemienia, tym automatycznie bezpieczniejsza cała instalacja. Dobry uziom jest ważny, lecz liczą się również ciągłość przewodu PE, poprawne zabezpieczenia, połączenia wyrównawcze i czas odłączenia. Jeden parametr nie opisuje całego systemu.
Nie należy także mylić uziemienia ochronnego z uziemieniem roboczym. To pierwsze służy przede wszystkim bezpieczeństwu ludzi i urządzeń, natomiast uziemienie robocze może być potrzebne do prawidłowej pracy konkretnego układu. W instalacjach przemysłowych i automatyce takie rozróżnienie ma szczególne znaczenie.
Co zapamiętać przed modernizacją instalacji
Uziemienie nie jest pojedynczym drutem w gniazdku, lecz całym układem obejmującym uziom, przewody ochronne, połączenia wyrównawcze i zabezpieczenia. Jego zadaniem jest ograniczenie skutków awarii oraz stworzenie warunków, w których zasilanie zostanie szybko wyłączone.
Jeżeli w domu lub warsztacie są stare gniazda, aluminiowe przewody, częste zadziałania różnicówki albo urządzenia z metalową obudową, najlepiej zacząć od pomiarów, a nie od wymiany samych gniazd. Największą różnicę robi poprawna diagnoza całej instalacji, bo dopiero ona pokazuje, czy problem dotyczy uziomu, przewodu PE, zabezpieczeń czy połączeń wykonanych w rozdzielnicy.
Przy pracy z energią elektryczną oszczędność na pomiarach jest pozorna. Dobrze wykonana kontrola może wykryć usterkę, której nie widać podczas codziennego użytkowania, a sprawne uziemienie pozostaje jednym z podstawowych warunków bezpiecznego korzystania z instalacji i elektronarzędzi.
