Schody są jednym z tych miejsc, w których zwykły włącznik szybko przestaje wystarczać. Gdy chcesz zapalać lampę zarówno na dole, jak i na górze biegu, potrzebujesz dwóch łączników schodowych połączonych odpowiednim układem przewodów. Pokażę, jak zrobić włącznik schodowy, jak rozpoznać zaciski, przeprowadzić montaż i uniknąć błędów, które przy instalacji 230 V mogą być niebezpieczne.
Dwa łączniki pozwalają sterować jedną lampą z dwóch miejsc
- Dwa łączniki schodowe mają zacisk wspólny L lub COM oraz dwa zaciski przełączne.
- Między łącznikami prowadzi się dwa przewody korespondencyjne, zwykle podłączone do zacisków L1 i L2.
- Przewód fazowy L trafia na zacisk wspólny pierwszego łącznika, a wyjście z drugiego prowadzi do lampy.
- Przewody N i PE nie przechodzą przez łączniki, tylko biegną bezpośrednio do oprawy.
- Przed rozpoczęciem pracy trzeba wyłączyć obwód i sprawdzić brak napięcia testerem dwubiegunowym.
Na czym polega układ schodowy
Technicznie mówimy o łączniku schodowym, chociaż w codziennym języku częściej pada określenie włącznik. Taki element nie tylko przerywa obwód, lecz przełącza fazę między dwoma torami. Dzięki temu zmiana położenia dowolnego łącznika zmienia stan lampy.
Typowy układ składa się z dwóch łączników schodowych i jednej lampy. Pierwszy łącznik otrzymuje fazę z zasilania, drugi przekazuje fazę na oprawę, a między nimi biegną dwa przewody korespondencyjne. Przewód neutralny N oraz ochronny PE omijają łączniki.
| Oznaczenie | Rola w układzie |
|---|---|
| L lub COM | Zacisk wspólny łącznika. Na pierwszym trafia faza, z drugiego wychodzi przewód do lampy. |
| L1 i L2 | Dwa zaciski przełączne połączone z odpowiednimi zaciskami drugiego łącznika. |
| N | Przewód neutralny prowadzony bezpośrednio do oprawy. |
| PE | Przewód ochronny, który należy doprowadzić do oprawy wymagającej ochrony. |
Najważniejsza rzecz, którą sprawdzam przed montażem, to oznaczenie zacisku wspólnego. W różnych modelach może ono mieć formę L, COM, pojedynczej strzałki albo innego symbolu. Nie warto sugerować się wyłącznie położeniem zacisku na obudowie, ponieważ producenci rozmieszczają go różnie.
Jak przygotować przewody i narzędzia
Do prostego montażu potrzebujesz dwóch łączników schodowych, przewodów o przekroju dobranym do obwodu, złączek instalacyjnych, wkrętaka izolowanego, szczypiec, przyrządu do zdejmowania izolacji oraz testera dwubiegunowego. Przydatne są także marker i telefon do wykonania zdjęcia starego połączenia przed jego rozłączeniem.
W nowej instalacji przewód niebieski stosuje się jako N, a żółto-zielony jako PE. Żyły fazowe i korespondencyjne powinny mieć inne kolory, na przykład brązowy, czarny lub szary. W starej instalacji kolor nie daje pewności, dlatego każdą żyłę trzeba zidentyfikować pomiarem, a nie oceną na oko.
- Wyłącz wyłącznik nadprądowy odpowiedzialny za obwód oświetlenia.
- Zabezpiecz rozdzielnicę przed przypadkowym załączeniem.
- Sprawdź testerem brak napięcia na wszystkich żyłach w puszce.
- Nie używaj samej próbówki neonowej jako jedynego potwierdzenia braku napięcia.
- Jeżeli instalacja jest stara, aluminiowa, uszkodzona albo nie wiesz, który obwód wyłączyć, przerwij pracę.
Ja zawsze sprawdzam tester na znanym, czynnym punkcie przed pomiarem, wykonuję pomiar w puszce, a potem ponownie kontroluję przyrząd. To drobny nawyk, który pozwala wykryć uszkodzony tester i realnie ogranicza ryzyko porażenia.

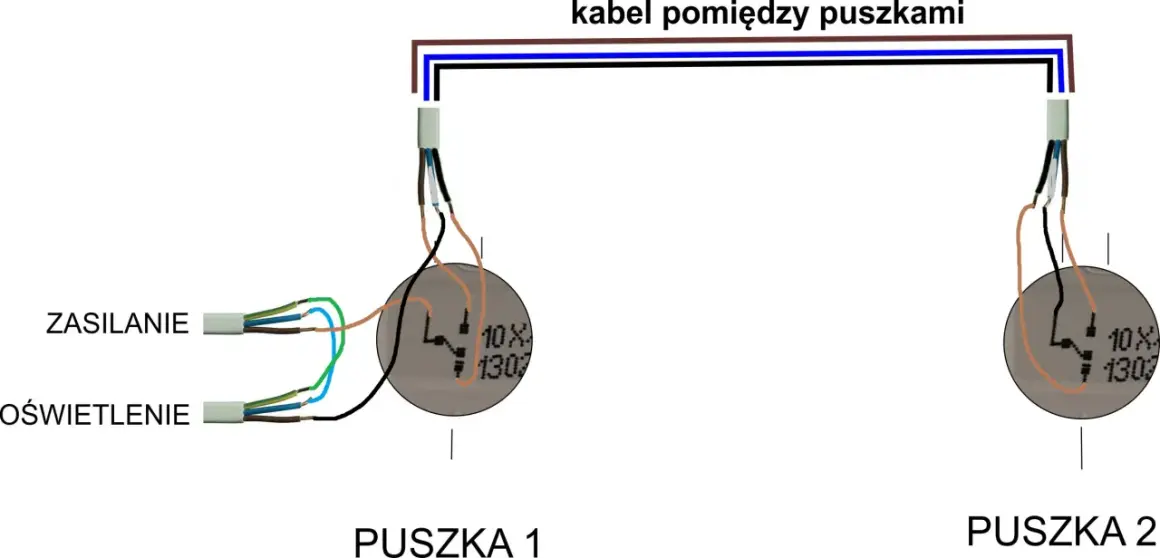

Podłączenie dwóch łączników krok po kroku
1. Doprowadzenie zasilania
Przewód fazowy L z rozdzielnicy podłącz do zacisku L lub COM pierwszego łącznika. Nie podłączaj go przypadkowo do jednego z zacisków L1 albo L2, bo układ może działać tylko w części położeń lub zachowywać się nieprzewidywalnie.
2. Połączenie łączników
Zacisk L1 pierwszego łącznika połącz z L1 drugiego, a zacisk L2 pierwszego połącz z L2 drugiego. Są to przewody korespondencyjne. Ich kolejność nie ma znaczenia dla samego działania, ale zachowanie powtarzalnego oznaczenia ułatwia późniejszą diagnostykę.
3. Doprowadzenie fazy do lampy
Przewód wychodzący z zacisku wspólnego drugiego łącznika prowadzi się do zacisku fazowego oprawy. To właśnie nim lampa otrzymuje fazę po ustawieniu obu łączników w odpowiedniej kombinacji.
Przeczytaj również: B16 czy C16? Różnice charakterystyk wyłącznika nadprądowego
4. Przewody neutralny i ochronny
Przewód N łączy się bezpośrednio z zaciskiem neutralnym lampy, a PE z zaciskiem ochronnym oprawy, jeśli oprawa go wymaga. Nie prowadź przewodu neutralnego przez łącznik i nie wykorzystuj żyły żółto-zielonej jako przewodu roboczego.
Faza L -> COM/L łącznika 1 L1 łącznika 1 -> L1 łącznika 2 L2 łącznika 1 -> L2 łącznika 2 COM/L łącznika 2 -> faza lampy N -> neutralny lampy PE -> ochronny lampy
Po mechanicznym zamocowaniu przewodów sprawdź, czy żadna goła część żyły nie wystaje poza zacisk, a przewody nie są nadmiernie zagięte. Zbyt mocne dokręcanie również nie pomaga, ponieważ może uszkodzić zacisk albo przeciąć żyłę.
Co zrobić, gdy światłem mają sterować trzy miejsca
Jeśli chcesz sterować jedną lampą z trzech lub większej liczby punktów, dwa łączniki schodowe nie wystarczą. Na odcinku pomiędzy nimi trzeba zastosować łącznik krzyżowy, który przełącza obie żyły korespondencyjne.
Układ wygląda wtedy tak: pierwszy łącznik schodowy, jeden lub kilka łączników krzyżowych, a na końcu drugi łącznik schodowy. Łącznik krzyżowy montuje się wyłącznie pomiędzy skrajnymi łącznikami schodowymi. To rozwiązanie dobrze sprawdza się na długich klatkach schodowych i w korytarzach z wejściami z kilku stron.
| Liczba punktów sterowania | Potrzebne elementy | Typowe zastosowanie |
|---|---|---|
| 2 | 2 łączniki schodowe | Krótki bieg schodów, korytarz z dwoma wejściami |
| 3 | 2 łączniki schodowe i 1 krzyżowy | Schody z dodatkowym sterowaniem na półpiętrze |
| 4 | 2 łączniki schodowe i 2 krzyżowe | Długi korytarz lub kilka wejść do strefy |
Jeżeli instalacja jest już wykonana i brakuje odpowiedniej liczby żył między puszkami, dokładanie łącznika krzyżowego może wymagać wymiany przewodu. W takiej sytuacji nie próbowałbym improwizować z przewodem neutralnym ani ochronnym. Brak żył roboczych oznacza problem instalacyjny, a nie zaproszenie do wykorzystania dowolnego dostępnego kabla.
Najczęstsze błędy przy montażu
Najczęściej spotykam pomylenie zacisku wspólnego z przełącznymi. Objawem jest światło działające tylko z jednego miejsca albo konieczność ustawienia drugiego łącznika w konkretnej pozycji. Rozwiązanie jest proste, ale wymaga ponownego rozpoznania zacisku L lub COM zgodnie ze schematem producenta.
- Podłączenie L1 i L2 tylko jednym przewodem powoduje niepełne działanie układu.
- Przerwanie przewodu N zamiast L może pozostawić oprawę pod napięciem nawet po wyłączeniu światła.
- Wykorzystanie żyły PE jako przewodu korespondencyjnego niszczy ochronę przeciwporażeniową.
- Oparcie się na kolorach w starej instalacji może prowadzić do pomyłki i zwarcia.
- Luźny zacisk powoduje grzanie, migotanie światła i nadpalenie przewodu.
- Łączenie przewodów poza puszką utrudnia kontrolę i późniejszą naprawę.
Problem z lampą LED nie zawsze oznacza błąd układu schodowego. Niektóre źródła LED mogą delikatnie migać przy podświetlanych łącznikach albo przy niekompatybilnym ściemniaczu. Najpierw sprawdź poprawność przewodów, a dopiero później dobieraj element przeciwmigotaniowy lub wymieniaj osprzęt.
Jak sprawdzić instalację po podłączeniu
Po zamknięciu puszek załącz zabezpieczenie i przetestuj wszystkie kombinacje położeń. Lampa powinna reagować na każdy łącznik niezależnie od tego, czy wcześniej była włączona, czy wyłączona. Nie powinno być migotania, trzasków ani zapachu nagrzanej izolacji.
Jeżeli światło nie działa, ponownie wyłącz zasilanie i sprawdź kolejno trzy rzeczy: czy faza trafiła na zacisk wspólny pierwszego łącznika, czy oba przewody korespondencyjne są podłączone do właściwych par zacisków oraz czy przewód wychodzący do lampy znajduje się na zacisku wspólnym drugiego łącznika.
Przy nowym obwodzie albo większej przebudowie sama próba włączenia lampy nie jest pełnym odbiorem instalacji. Potrzebne są także odpowiednie pomiary ochronne, między innymi ciągłości przewodu ochronnego i działania zabezpieczeń. Jeśli nie masz przyrządów oraz doświadczenia w takich pomiarach, zleć końcową kontrolę elektrykowi.
Jedna zasada, która oszczędza najwięcej problemów na schodach
Najbezpieczniejszy układ to taki, w którym przed montażem rozpoznasz funkcję każdej żyły, a po montażu sprawdzisz nie tylko działanie lampy, lecz także jakość połączeń. Przy prostym remoncie można wymienić sam osprzęt, ale przeróbkę przewodów, stare instalacje i brak pewności co do zasilania lepiej oddać osobie z odpowiednimi kwalifikacjami.
Dobrze wykonany układ schodowy jest prosty w obsłudze i praktycznie bezawaryjny. Dwa przewody korespondencyjne między łącznikami, faza przełączana przez zaciski wspólne oraz ciągłe przewody N i PE do lampy tworzą schemat, którego nie warto komplikować improwizowanymi połączeniami.
