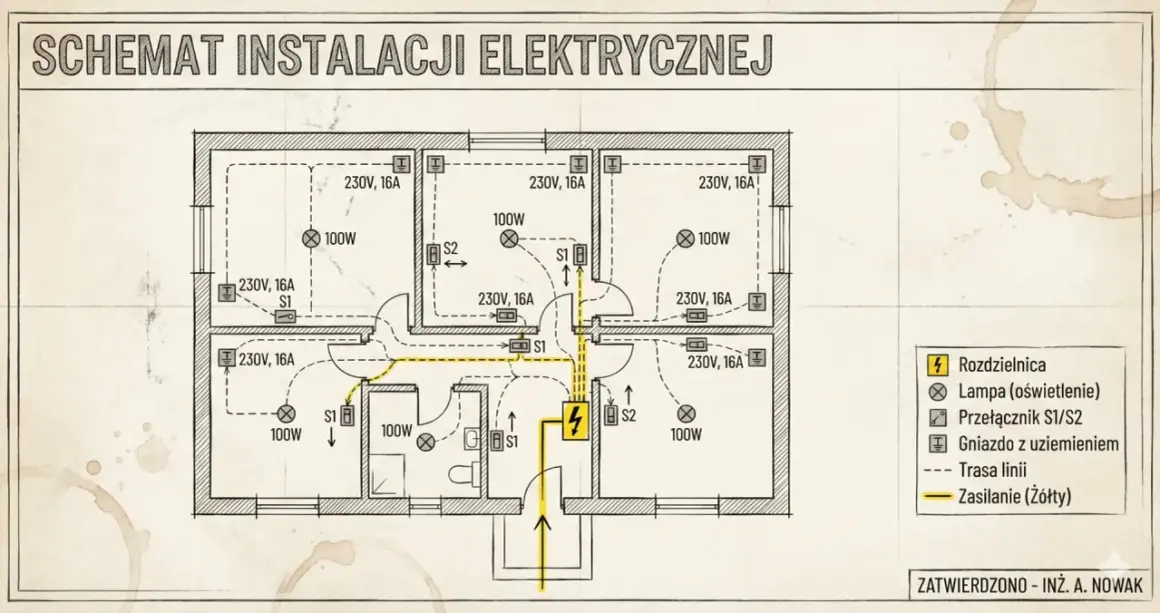

Schemat instalacji elektrycznej mieszkania, pokazujący jak zrobić instalację: rozdzielnica, lampy, gniazda, przełączniki i trasy linii zasilania.

Nowa instalacja elektryczna powinna być wygodna w codziennym użyciu, ale przede wszystkim bezpieczna i możliwa do rozbudowy. Pytanie, jak zrobić instalację elektryczną, obejmuje znacznie więcej niż ułożenie przewodów w ścianach, dlatego pokazuję tu kolejność prac, podział obwodów, dobór zabezpieczeń, zasady prowadzenia kabli, koszty oraz moment, w którym potrzebny jest elektryk z odpowiednimi kwalifikacjami.

Dobrze zaplanowana instalacja zaczyna się przed pierwszym wierceniem

  • Najpierw projekt i lista odbiorników, dopiero później bruzdy oraz przewody.
  • Osobne obwody dla oświetlenia, gniazd i urządzeń dużej mocy ułatwiają eksploatację.
  • Przekrój przewodu dobiera się do obciążenia, długości trasy i sposobu ułożenia, a nie wyłącznie do rodzaju gniazda.
  • Rozdzielnica powinna obejmować między innymi wyłączniki nadprądowe, RCD, rozłącznik główny i ochronę przepięciową.
  • Pomiary odbiorcze są konieczne przed uruchomieniem instalacji i powinny zostać udokumentowane.

Od czego zacząć planowanie instalacji elektrycznej

Najwięcej błędów powstaje jeszcze przed zakupem pierwszego metra przewodu. Zaczynam od rzutu pomieszczeń i zaznaczam na nim każde gniazdo, punkt świetlny, włącznik oraz urządzenie wymagające stałego zasilania. Dopiero wtedy widać, czy w kuchni nie zabraknie gniazd albo czy przy biurku przewidziano miejsce na komputer, monitor, router i ładowarki.

Trzeba też spisać urządzenia o większej mocy. Płyta indukcyjna może potrzebować około 7,2 kW, piekarnik około 3 kW, a pralka, suszarka, podgrzewacz wody czy pompa ciepła mają własne wymagania. Jeżeli suma planowanych obciążeń jest wysoka, sprawdzam możliwość zasilania trójfazowego oraz warunki przyłączenia. Instalacja jednofazowa nie zawsze wystarczy do nowoczesnego domu.

Lista odbiorników i przyszłych potrzeb

Poza obecnym wyposażeniem uwzględniam urządzenia, które mogą pojawić się za kilka lat. Dobrym przykładem jest klimatyzacja, ładowarka samochodu elektrycznego, rolety zewnętrzne, monitoring, brama, fotowoltaika albo dodatkowy zamrażalnik w garażu. Nie trzeba od razu montować całej automatyki, ale rozsądnie jest zostawić puste peszle i przewody rezerwowe w strategicznych miejscach.

W domu jednorodzinnym rozdzielnicę umieszcza się zwykle w łatwo dostępnym, suchym miejscu, blisko trasy zasilania. Nie chowam jej za szafą ani w ciasnej wnęce, bo późniejszy dostęp do zabezpieczeń i pomiarów ma znaczenie praktyczne, nie tylko estetyczne.

Nowy budynek a remont starego mieszkania

W nowym domu można zaplanować trasy przewodów, uziemienie fundamentowe i miejsce na większą rozdzielnicę jeszcze na etapie budowy. Przy remoncie trzeba najpierw ustalić, jaki układ sieci znajduje się w budynku i czy istniejący przewód ochronny jest rzeczywiście doprowadzony do gniazd. Stare przewody aluminiowe, brak PE i kilka bezpieczników na całe mieszkanie to sygnały, że dokładanie pojedynczych gniazd może być tylko pozorną oszczędnością.

Przed rozpoczęciem kucia sprawdzam też przebieg instalacji wodnej, ogrzewania i teletechniki. Przewody elektryczne nie powinny kolidować z innymi instalacjami, a ich trasy trzeba później udokumentować zdjęciami. Taka fotografia bardzo pomaga przy montażu szafek, półek i uchwytów.

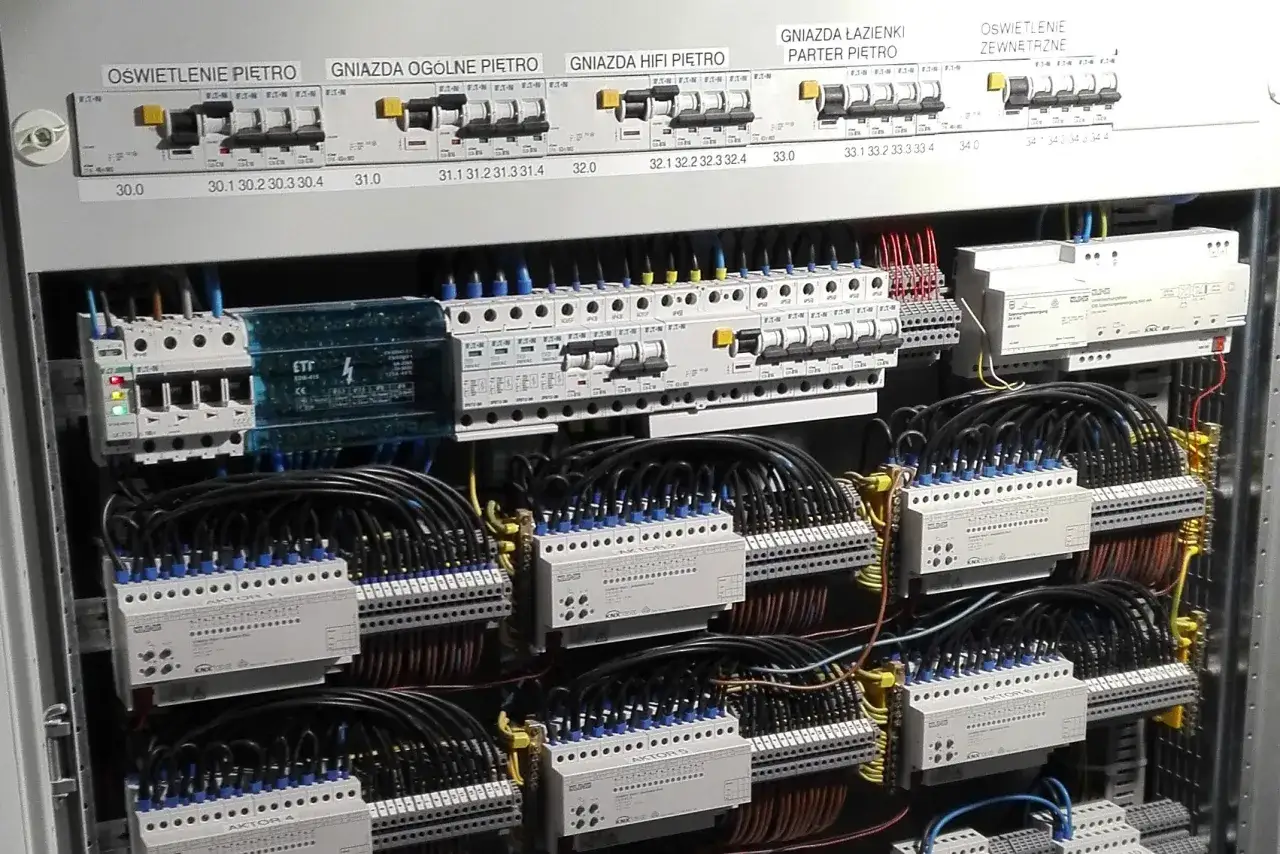

Panel sterowania instalacją elektryczną. Widać bezpieczniki, przekaźniki i okablowanie. To przykład, jak zrobić instalację elektryczną.

Jak podzielić obwody i dobrać przewody

Podział na obwody decyduje o wygodzie i bezpieczeństwie. Gdy wszystkie gniazda są podłączone do jednego zabezpieczenia, awaria czajnika może pozbawić prądu pół domu. Ja rozdzielam instalację przynajmniej na oświetlenie, gniazda ogólne, kuchnię, łazienkę, garaż oraz odbiorniki o dużej mocy.

Obwód Często spotykany przewód Przykładowe zabezpieczenie Praktyczna uwaga
Oświetlenie 3 × 1,5 mm² Cu B10 Osobne obwody dla kondygnacji lub większych stref ułatwiają usuwanie usterek.
Gniazda ogólne 3 × 2,5 mm² Cu B16 Nie warto zasilać całego domu jednym obwodem.
Kuchnia Najczęściej 3 × 2,5 mm² Cu dla gniazd Zależnie od obciążenia Zmywarka, piekarnik i lodówka powinny mieć przemyślany, często oddzielny podział.
Płyta indukcyjna Według projektu i instrukcji urządzenia Według obliczeń Może wymagać zasilania trójfazowego i osobnego obwodu.
Pralka, suszarka, podgrzewacz Zwykle osobne obwody Według mocy i warunków ułożenia Rozdzielenie ogranicza przeciążenia oraz przypadkowe wyłączenie innych urządzeń.

Podane przekroje są typowymi wartościami dla instalacji mieszkaniowych, a nie gotową receptą dla każdego domu. Ostateczny dobór zależy od obciążalności długotrwałej, długości przewodu, sposobu ułożenia, spadku napięcia i impedancji pętli zwarcia. Przewód w ocieplonej ścianie, rurze, suficie podwieszanym i na otwartym korytku ma inne warunki chłodzenia.

Nie dobieram zabezpieczenia do przewodu na zasadzie „większa eska będzie lepsza”. Wyłącznik nadprądowy ma chronić przewód przed przeciążeniem i zwarciem. Zbyt duże zabezpieczenie może pozwolić na nadmierne nagrzewanie kabla, zanim zadziała ochrona.

Gniazda, oświetlenie i przewód ochronny

W nowych obwodach stosuje się przewody z żyłą ochronną PE. Kolor żółto-zielony jest zarezerwowany dla przewodu ochronnego, niebieski dla neutralnego, a żyły fazowe mają inne kolory, najczęściej brązowy, czarny lub szary. Przewodu PE nie wolno przerywać wyłącznikiem ani wykorzystywać do innych funkcji.

Włączniki montuje się na przewodzie fazowym, a nie neutralnym. Dzięki temu po wyłączeniu światła oprawa nie pozostaje pod napięciem względem ziemi. W praktyce właśnie takie drobne skróty wykonawcze później utrudniają bezpieczną wymianę lampy.

Jak prowadzić przewody i przygotować osprzęt

Przewody podtynkowe prowadzi się po trasach poziomych i pionowych, równolegle do krawędzi ścian. Diagonalne prowadzenie może wyglądać szybciej, ale po kilku latach nikt nie będzie pamiętał, gdzie przebiega kabel. Nie prowadź przewodów „na skos” tylko dlatego, że skraca to trasę.

W budynku mieszkalnym przewody powinny być ułożone tak, by można było je w razie potrzeby wymienić bez naruszania konstrukcji. Można stosować bruzdy, rury osłonowe, peszle lub systemy natynkowe, zależnie od rodzaju ściany i wymagań projektu. Przy przewodach wtynkowych trzeba zapewnić odpowiednią warstwę tynku oraz ochronę przed uszkodzeniami mechanicznymi.

Puszki i połączenia

Każde połączenie powinno znajdować się w dostępnym miejscu, w puszce przeznaczonej do tego celu. Nie zakrywam połączeń tynkiem ani płytą bez możliwości późniejszego otwarcia. Złączki dobieram do rodzaju i przekroju przewodów, a po wykonaniu połączenia sprawdzam, czy żyła trzyma się pewnie i czy nie wysunęła się z zacisku.

Przy większej liczbie przewodów stosuję głębsze puszki, bo płytka puszka szybko staje się ciasna. To nie jest detal kosmetyczny. Za mało miejsca w puszce zwiększa ryzyko luźnych zacisków, a luźny zacisk może się nagrzewać i powodować awarie.

Przeczytaj również: B16 czy C16? Różnice charakterystyk wyłącznika nadprądowego

Łazienka, kuchnia i instalacja zewnętrzna

Pomieszczenia wilgotne wymagają szczególnej ostrożności. W łazience rozmieszczenie gniazd i opraw zależy od stref ochronnych, odległości od wanny lub prysznica oraz klasy ochronności urządzeń. Na zewnątrz wybieram osprzęt o odpowiednim stopniu ochrony IP, często co najmniej IP44 w miejscach narażonych na zachlapanie, ale dokładny dobór zależy od lokalizacji.

Gniazdo przy blacie kuchennym powinno być odsunięte od zlewu i płyty grzewczej. Dla lodówki, zmywarki, piekarnika i okapu planuję punkty tak, aby wtyczki nie były ściśnięte za urządzeniami. W garażu dodaję osobny obwód dla elektronarzędzi, ponieważ piła, sprężarka i odkurzacz warsztatowy potrafią mocno obciążyć wspólną linię.

Co powinno znaleźć się w rozdzielnicy

Rozdzielnica jest centrum instalacji. Powinna zawierać rozłącznik główny, wyłączniki nadprądowe dla poszczególnych obwodów, wyłączniki różnicowoprądowe RCD oraz, w zależności od układu sieci i oceny ryzyka, ograniczniki przepięć. Dobrze opisany aparat oszczędza czas przy każdej awarii i serwisie.

  • Rozłącznik główny pozwala odłączyć zasilanie całej instalacji.
  • Wyłączniki nadprądowe chronią przewody przed skutkami przeciążenia i zwarcia.
  • RCD, zwykle o czułości 30 mA, zapewnia dodatkową ochronę przy prądach upływu, ale nie zastępuje uziemienia ani zabezpieczeń nadprądowych.
  • Ogranicznik przepięć zmniejsza ryzyko uszkodzenia elektroniki podczas przepięć łączeniowych i atmosferycznych.
  • Szyny PE i N służą do uporządkowanego prowadzenia przewodów ochronnych i neutralnych.
  • Rezerwa modułów pozwala później dołożyć obwód, automatykę lub ochronę dodatkowego urządzenia.

W instalacji z RCD przewody neutralne poszczególnych grup muszą trafić na właściwą szynę neutralną. Nie wolno łączyć przewodu N z PE za wyłącznikiem różnicowoprądowym, bo może to powodować jego przypadkowe zadziałanie albo osłabić ochronę. Rozdzielnica powinna być zaprojektowana jako całość, a nie składana z przypadkowych aparatów kupowanych osobno.

W nowych domach często stosuje się RCD typu A, ponieważ współczesne urządzenia zawierają elektronikę i zasilacze impulsowe. Rodzaj, liczba oraz sposób podziału RCD powinien jednak wynikać z projektu i charakterystyki odbiorników. Jeden RCD na cały dom jest rozwiązaniem prostym, ale mało wygodnym, bo pojedyncza usterka może wyłączyć wiele pomieszczeń.

Uziemienie i połączenia wyrównawcze również wymagają pomiarów. Metalowe elementy instalacji, przewody ochronne i główna szyna uziemiająca muszą tworzyć układ dobrany do konkretnego budynku. Sam napis „uziemienie” na schemacie nie oznacza jeszcze, że ochrona działa poprawnie.

Prace krok po kroku i moment na pomoc elektryka

Praktyczna kolejność wygląda następująco. Najpierw przygotowuję plan i oznaczenia, później wyznaczam wysokości puszek oraz tras, wykonuję bruzdy, montuję puszki i układam przewody. Po sprawdzeniu tras można zamknąć ściany, a montaż gniazd, włączników i opraw wykonać na końcu prac wykończeniowych.

  1. Inwentaryzacja pomieszczeń, urządzeń i planowanych obciążeń.
  2. Projekt obwodów wraz z rozdzielnicą, uziemieniem i ochroną przeciwprzepięciową.
  3. Trasowanie przewodów, puszek, gniazd, włączników i punktów oświetleniowych.
  4. Wykonanie bruzd oraz osadzenie puszek i rur osłonowych.
  5. Ułożenie przewodów z zachowaniem opisów i zapasu przy puszkach.
  6. Podłączenie rozdzielnicy i urządzeń ochronnych przez osobę z odpowiednimi kwalifikacjami.
  7. Pomiary i dokumentacja przed podaniem instalacji do normalnej eksploatacji.

Samodzielnie można rozsądnie wykonać część przygotowawczą, na przykład zaznaczyć punkty, wykuć bruzdy albo ułożyć przewody zgodnie z dokumentacją. Nie zachęcam jednak do samodzielnego podłączania rozdzielnicy, licznika, przyłącza ani obwodów pod napięciem. Praca przy instalacji elektrycznej bez potwierdzenia braku napięcia może skończyć się porażeniem, pożarem lub uszkodzeniem sprzętu.

Elektryk powinien wykonać lub zweryfikować połączenia, sprawdzić dobór zabezpieczeń i przeprowadzić pomiary. Po zakończeniu prac potrzebne są między innymi badania ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia, działania RCD, biegunowości oraz uziemienia. Protokół warto zachować razem ze zdjęciami tras i schematem rozdzielnicy.

Ile kosztuje wykonanie instalacji elektrycznej

W 2026 roku wycena za punkt elektryczny często mieści się orientacyjnie w granicach 140-260 zł z materiałem, natomiast sama robocizna bywa liczona w przedziale około 70-150 zł netto. Punkt może oznaczać gniazdo, włącznik albo wypust oświetleniowy, ale definicje firm różnią się między sobą.
Zakres Orientacyjny poziom kosztu Co może podnieść cenę
Prosty punkt 230 V około 140-260 zł z materiałem Kucie betonu, dłuższa trasa, droższy osprzęt
Rozdzielnica z wyposażeniem około 1500-5000 zł Liczba obwodów, RCD, SPD, automatyka i rezerwa modułów
Instalacja domu około 100-120 m² często 18 000-35 000 zł Liczba punktów, przyłącze, ogrzewanie elektryczne, garaż i teletechnika
Obwód dużej mocy zwykle kilkaset do kilku tysięcy złotych Trójfazowe zasilanie, długi kabel, osobne zabezpieczenia i pomiary

To są widełki do wstępnego budżetu, nie cennik gwarantowany. Największe różnice wynikają z liczby obwodów, jakości osprzętu, rodzaju ścian i zakresu dokumentacji. Przy wycenie pytam zawsze, czy cena obejmuje przewody, puszki, rozdzielnicę, zabezpieczenia, bruzdy, montaż końcowy i protokół pomiarów.

Rozliczenie wyłącznie „za punkt” bywa mylące. Dwie instalacje z taką samą liczbą gniazd mogą różnić się długością tras, liczbą zabezpieczeń i stopniem skomplikowania. Lepsza oferta opisuje zakres prac oraz liczbę obwodów, a nie tylko mnoży liczbę punktów przez jedną stawkę.

Co sprawdzić przed zakryciem przewodów

Przed tynkowaniem robię zdjęcia każdej ściany z widocznym punktem odniesienia, na przykład wymiarem od narożnika lub podłogi. Zapisuję też, który przewód zasila konkretny obwód. Po zamknięciu ścian taki zestaw zdjęć może uchronić przed przewierceniem kabla przy montażu mebli.

  • Sprawdź, czy każda puszka jest stabilna i dostępna.
  • Porównaj liczbę przewodów z projektem i opisem obwodów.
  • Upewnij się, że przewód ochronny jest doprowadzony do wszystkich wymaganych punktów.
  • Zweryfikuj, czy przewody nie biegną po skosie i nie kolidują z rurami.
  • Nie zakrywaj połączeń, których nie da się później otworzyć.
  • Poproś o protokół pomiarów oraz schemat rozdzielnicy.

Właściciel lub zarządca budynku powinien pamiętać o okresowej kontroli instalacji elektrycznej co najmniej raz na 5 lat, a także po poważnych remontach, zalaniu, pożarze lub wystąpieniu niepokojących objawów. Migotanie światła, zapach przegrzanej izolacji, ciepłe gniazdo albo częste zadziałanie RCD nie są usterkami do ignorowania.

Instalacja, która nie zemści się po wykończeniu domu

Najbezpieczniejszy model pracy jest prosty: ja planuję punkty i przyszłe potrzeby, wykonawca dobiera rozwiązania techniczne, a uprawniony elektryk sprawdza połączenia i wykonuje pomiary. Dzięki temu można samodzielnie ograniczyć koszty przy pracach przygotowawczych, ale nie oszczędza się na elementach, których błędny dobór może zagrozić ludziom i budynkowi.

Dobra instalacja ma czytelny podział obwodów, zapas w rozdzielnicy, przewód ochronny, właściwe zabezpieczenia i pełną dokumentację. Gniazdko można dołożyć, lecz poprawienie źle poprowadzonych przewodów po tynkowaniu zwykle oznacza ponowne kucie, pył i wielokrotnie wyższy koszt.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Najpierw przygotuj rzut pomieszczeń i zaznacz każde gniazdo, punkt świetlny, włącznik oraz urządzenie wymagające stałego zasilania. Uwzględnij także odbiorniki o dużej mocy i przyszłe potrzeby, takie jak klimatyzacja, ładowarka samochodu, rolety, monitoring czy fotowoltaika. Przy wysokim planowanym obciążeniu sprawdź możliwość zastosowania zasilania trójfazowego.

Typowo oświetlenie wykonuje się przewodem 3 x 1,5 mm² Cu z zabezpieczeniem B10, a gniazda ogólne przewodem 3 x 2,5 mm² Cu z zabezpieczeniem B16. Nie są to jednak wartości uniwersalne, ponieważ dobór zależy także od obciążenia, długości trasy, sposobu ułożenia, spadku napięcia i impedancji pętli zwarcia. Wyłącznik nadprądowy musi chronić przewód, dlatego nie należy montować większego zabezpieczenia bez obliczeń.

Rozdzielnica powinna obejmować rozłącznik główny, wyłączniki nadprądowe, wyłączniki różnicowoprądowe RCD, a zależnie od układu sieci i oceny ryzyka także ogranicznik przepięć, szyny PE i N oraz rezerwę modułów. Warto wydzielić obwody oświetlenia, gniazd, kuchni, łazienki, garażu i urządzeń dużej mocy, takich jak płyta indukcyjna, pralka czy podgrzewacz. Za RCD nie wolno łączyć przewodu N z PE.

Przed zakryciem przewodów wykonaj zdjęcia tras z punktami odniesienia i zachowaj schemat obwodów. Przed normalną eksploatacją elektryk powinien sprawdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia, działanie RCD, biegunowość oraz uziemienie. Wyniki powinny zostać udokumentowane w protokole pomiarów.
