Dobór zabezpieczenia do instalacji nie polega na wpisaniu w rozdzielnicy popularnego B16. Pokażę, jak dobrać wyłącznik nadprądowy do obciążenia, przekroju przewodów, charakterystyki odbiornika i warunków zwarciowych, a także wyjaśnię, kiedy potrzebna jest charakterystyka B, C lub D. Dodam praktyczne przykłady dla domu, warsztatu i obwodów trójfazowych.
Bezpieczeństwo zależy od zgodności zabezpieczenia z przewodem i warunkami zwarciowymi
- Prąd znamionowy wyłącznika nie może przekraczać dopuszczalnej obciążalności przewodu.
- W typowych obwodach domowych najczęściej stosuje się charakterystykę B.
- Charakterystyka C pomaga przy odbiornikach z większym prądem rozruchowym, ale wymaga sprawdzenia pętli zwarcia.
- Popularny wyłącznik B16 nie oznacza automatycznie, że pasuje do każdego przewodu o przekroju 2,5 mm².
- Wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, ale nie zastępuje ochrony różnicowoprądowej.
Od czego zacząć dobór wyłącznika nadprądowego
Wyłącznik nadprądowy ma chronić przede wszystkim przewody instalacji. Jego zadaniem jest odłączenie obwodu, gdy płynie przez niego zbyt duży prąd wskutek przeciążenia albo zwarcia. Nie dobieram go więc wyłącznie do mocy urządzenia i nie traktuję jako sposobu na usunięcie problemu z wybijaniem zabezpieczenia.
Punktem wyjścia są cztery informacje: spodziewany prąd obciążenia, przekrój i sposób ułożenia przewodów, rodzaj odbiornika oraz parametry sieci. W projektowaniu stosuje się podstawową zależność Ib ≤ In ≤ Iz, gdzie Ib oznacza prąd obciążenia, In prąd znamionowy wyłącznika, a Iz dopuszczalną obciążalność przewodu.
Przekrój żyły to dopiero początek. Ten sam przewód może mieć inną obciążalność, gdy biegnie w tynku, rurze, ocieplonej ścianie, korycie kablowym albo razem z kilkoma innymi obwodami. Znaczenie mają również temperatura, długość trasy, liczba obciążonych żył i grupowanie przewodów.
Dlaczego nie wolno po prostu założyć mocniejszego aparatu
Jeżeli wyłącznik B16 często zadziała, zamiana na C16 albo B20 nie jest automatycznie poprawną naprawą. Mocniejszy aparat może pozwolić na dalszą pracę przeciążonego przewodu, który zacznie się nadmiernie nagrzewać. W skrajnym przypadku uszkodzeniu ulegnie izolacja, a zabezpieczenie nadal nie zareaguje wystarczająco szybko.
Najpierw sprawdzam, czy problemem nie jest uszkodzone urządzenie, zbyt duża liczba odbiorników albo luźne połączenie. Dopiero później analizuję charakterystykę wyłącznika i warunki rozruchu. Wyłącznik nie powinien być najsłabszym ogniwem dobranym na chybił trafił, ale elementem całego układu ochronnego.
Jak obliczyć prąd obciążenia i wybrać wartość In
Dla prostego odbiornika jednofazowego prąd można oszacować ze wzoru I = P / U. Urządzenie o mocy 3600 W przy napięciu 230 V pobiera około 15,7 A, więc z pozoru pasuje do zabezpieczenia 16 A. To jednak dopiero sprawdzenie obciążenia, a nie pełny dobór.
Trzeba jeszcze potwierdzić, że przewód ma odpowiednią obciążalność, odbiornik może pracować przy takim prądzie, a obwód nie jest już obciążony innymi urządzeniami. Dla silników, sprężarek i elektronarzędzi prąd z tabliczki znamionowej jest zwykle bardziej użyteczny niż proste dzielenie mocy, ponieważ znaczenie mają także sprawność, współczynnik mocy i prąd rozruchowy.
W obwodzie trójfazowym orientacyjny wzór wygląda tak: I = P / (√3 × U × cos φ). Przy odbiornikach silnikowych trzeba dodatkowo uwzględnić sprawność. W praktyce dla maszyn warsztatowych zaczynam od danych producenta, a obliczenia traktuję jako kontrolę, nie jako zamiennik dokumentacji urządzenia.
| Oznaczenie | Znaczenie | Co sprawdzić |
|---|---|---|
| Ib | Prąd obciążenia obwodu | Moc odbiorników, prąd znamionowy i sposób użytkowania |
| In | Prąd znamionowy wyłącznika | Czy mieści się między Ib a Iz |
| Iz | Dopuszczalna obciążalność przewodu | Przekrój, materiał, sposób ułożenia, temperatura i grupowanie |
| Icn lub Icu | Zdolność wyłączania zwarcia | Czy jest wystarczająca dla spodziewanego prądu zwarciowego |
Popularne wartości w instalacjach domowych
W domach często spotyka się B10 dla oświetlenia i B16 dla obwodów gniazdowych. To praktyczny punkt wyjścia, ale nie uniwersalna recepta. Obwód oświetleniowy z przewodem 1,5 mm² może wymagać innego zabezpieczenia niż przewód o tym samym przekroju ułożony w bardzo niekorzystnych warunkach.
Podobnie przewód 2,5 mm² nie daje automatycznego prawa do zastosowania B20. W wielu typowych obwodach gniazdowych stosuje się B16, ponieważ ogranicza on obciążenie przewodu i pasuje do standardowych gniazd oraz wtyczek. Ostateczna wartość wynika z warunków instalacji, a nie z samego przekroju nadrukowanego na kablu.
Charakterystyka B, C i D decyduje o reakcji na rozruch

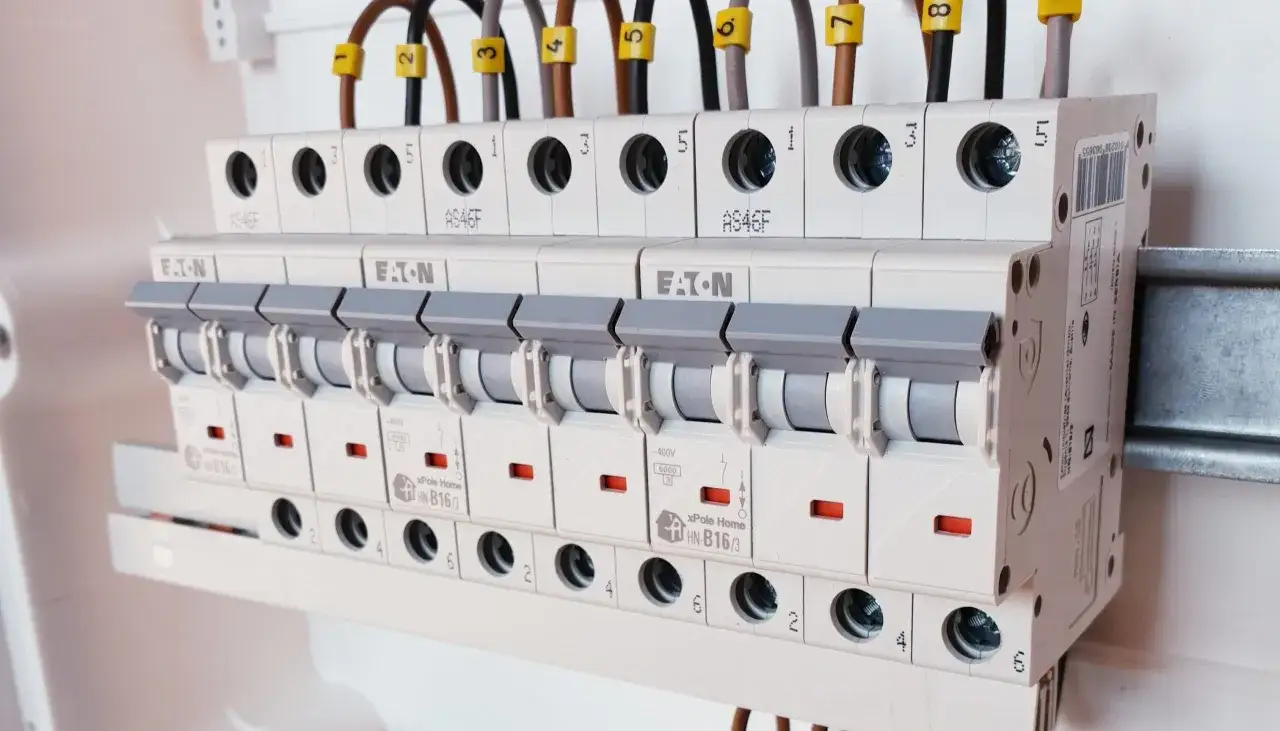

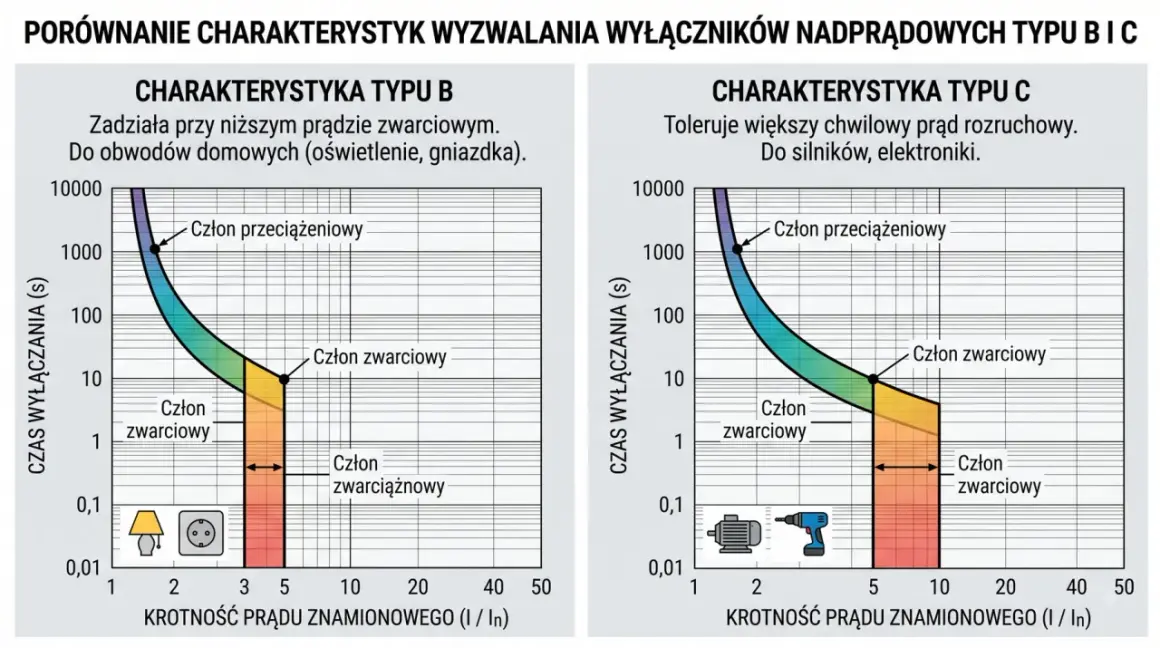

Litera przed wartością prądu mówi o charakterystyce czasowo-prądowej. Część termiczna reaguje na długotrwałe przeciążenie, a człon elektromagnetyczny na bardzo szybki wzrost prądu, typowy dla zwarcia lub rozruchu silnika.
| Charakterystyka | Zakres szybkiego zadziałania | Typowe zastosowanie |
|---|---|---|
| B | Około 3-5 × In | Oświetlenie, gniazda, grzałki i zwykłe odbiorniki domowe |
| C | Około 5-10 × In | Silniki, pompy, sprężarki, elektronarzędzia i urządzenia z prądem rozruchowym |
| D | Około 10-20 × In | Duże silniki, transformatory i odbiorniki o bardzo wysokim udarze prądowym |
Kiedy wystarczy B
Charakterystyka B jest zwykle właściwym wyborem dla mieszkania, domu i większości prostych obwodów warsztatowych. Dobrze współpracuje z oświetleniem, grzejnikami, ładowarkami i gniazdami, w których nie występują duże chwilowe skoki prądu. W instalacjach mieszkaniowych wybieram ją jako rozwiązanie domyślne, gdy dokumentacja odbiornika nie wskazuje inaczej.
Kiedy warto rozważyć C
Charakterystyka C przepuszcza większy chwilowy prąd rozruchowy, dlatego może ograniczyć przypadkowe wyłączenia przy uruchamianiu piły, kompresora, pompy albo urządzenia ze sprężarką. Nie oznacza to jednak, że C16 jest „lepszym” odpowiednikiem B16. C16 wymaga większego prądu zwarciowego do szybkiego zadziałania, więc trzeba zweryfikować impedancję pętli zwarcia.
Jeżeli obwód jest długi, wykonany cienkim przewodem albo znajduje się daleko od rozdzielnicy, zamiana B na C może pogorszyć ochronę. W takiej sytuacji najpierw sprawdza się pomiary i dokumentację, a nie tylko zachowanie urządzenia podczas startu.
Dlaczego D rzadko pasuje do domu
Charakterystyka D jest przeznaczona do odbiorników o bardzo dużym prądzie rozruchowym. W zwykłym garażu czy przydomowym warsztacie jej zastosowanie bez obliczeń bywa ryzykowne, bo aparat może potrzebować bardzo dużego prądu zwarcia, aby zadziałać natychmiast. D nie jest lekarstwem na każde wybijanie zabezpieczenia i zwykle wymaga projektu oraz pomiarów wykonanych przez elektryka.
Nie pomiń biegunów, zdolności zwarciowej i ochrony różnicowej
Po wybraniu wartości prądu i charakterystyki trzeba dobrać również liczbę biegunów. Dla typowego obwodu jednofazowego spotyka się aparaty 1P albo 1P+N, natomiast obwody trójfazowe wymagają rozwiązania 3P lub 3P+N, zależnie od układu sieci i sposobu odłączania przewodu neutralnego.
Nie dobieram liczby biegunów wyłącznie na podstawie liczby przewodów w kablu. Znaczenie ma układ sieci, sposób ochrony przeciwporażeniowej i projekt rozdzielnicy. Szczególnie ważne jest, aby nie rozłączać samego przewodu neutralnego przy pozostawionej fazie oraz nie zastępować aparatu wielobiegunowego przypadkowym zestawem pojedynczych wyłączników.
Zdolność wyłączania ma znaczenie przy zwarciu
Na obudowie znajdziesz parametr oznaczany najczęściej jako 6 kA, 10 kA albo inną wartość. To zdolność wyłączania prądu zwarciowego. Wybrany aparat musi mieć wartość nie mniejszą niż spodziewany prąd zwarciowy w miejscu montażu.
W wielu instalacjach domowych spotyka się wyłączniki o zdolności 6 kA, ale nie należy traktować tej wartości jako uniwersalnej. W pobliżu transformatora, w obiekcie usługowym albo w rozdzielnicy zasilanej mocnym przyłączem prąd zwarciowy może być większy. Wtedy potrzebny jest aparat o wyższej zdolności wyłączania lub rozwiązanie skoordynowane z zabezpieczeniem poprzedzającym.
Przeczytaj również: Układ elektryczny w domu i warsztacie - jak go zaplanować?
Wyłącznik nadprądowy to nie różnicówka
Wyłącznik nadprądowy chroni przewody i odbiorniki przed przeciążeniem oraz zwarciem. Nie wykrywa jednak każdego prądu upływu przez obudowę urządzenia ani nie zastępuje ochrony dodatkowej, którą zapewnia wyłącznik różnicowoprądowy.
W obwodach wymagających ochrony różnicowej stosuje się osobny RCD albo aparat RCBO, który łączy funkcję różnicowoprądową i nadprądową. Typowa czułość 30 mA nie oznacza jednak, że można pominąć dobór zabezpieczenia do przewodu. RCD i wyłącznik nadprądowy pełnią różne funkcje i powinny być analizowane razem.
Praktyczne przykłady dla domu i warsztatu
Przykłady pomagają zobaczyć, dlaczego sama moc urządzenia nie wystarcza. Każdy z poniższych wariantów traktuję jako punkt wyjścia do projektu, a nie gotową instrukcję montażu.
| Obwód | Typowy punkt wyjścia | Najważniejsze zastrzeżenie |
|---|---|---|
| Oświetlenie LED i oprawy domowe | B10 | Sprawdzić prąd załączeniowy większej liczby zasilaczy LED |
| Gniazda ogólne | B16 | Nie przeciążać obwodu grzejnikami i elektronarzędziami jednocześnie |
| Piła, kompresor lub pompa | C16 albo inne In zgodne z projektem | Sprawdzić prąd rozruchowy, przekrój przewodu i pętlę zwarcia |
| Duży silnik trójfazowy | Rozwiązanie silnikowe dobrane do tabliczki znamionowej | Sam wyłącznik instalacyjny może nie zapewnić pełnej ochrony silnika |
Załóżmy, że do gniazda warsztatowego podłączasz elektronarzędzie o mocy 2,2 kW. Przy 230 V prąd roboczy wynosi około 9,6 A, ale przy starcie silnik może pobrać kilkukrotnie więcej. Jeżeli B16 wyłącza obwód tylko podczas rozruchu, można rozważyć C16, lecz dopiero po sprawdzeniu instalacji. Jeżeli aparat zadziała podczas normalnej pracy, przyczyną może być przeciążenie, uszkodzenie silnika albo zbyt mała moc przyłączeniowa.
Inny przypadek to grzejnik o mocy 3000 W. Pobiera około 13 A i zwykle nie ma dużego prądu rozruchowego, dlatego charakterystyka B jest zazwyczaj bardziej logiczna niż C. Tutaj ważniejsze od „mocniejszej” krzywej jest to, aby obwód miał odpowiedni przewód, osobne zabezpieczenie i właściwie dobrane połączenia.
Błędy, które najczęściej psują poprawnie zaprojektowaną instalację
- Dobór wyłącznika do gniazda zamiast do przewodu. To, że gniazdo ma oznaczenie 16 A, nie przesądza o parametrach całego obwodu.
- Zamiana B16 na C16 bez pomiarów. Taki zabieg może usunąć objaw, ale pogorszyć warunki szybkiego wyłączenia zwarcia.
- Zwiększenie wartości z 16 A na 20 A bez sprawdzenia przekroju, sposobu ułożenia i zabezpieczenia poprzedzającego.
- Pomijanie długości przewodu. Długi obwód może mieć większą impedancję pętli zwarcia i wymagać szczegółowej weryfikacji.
- Łączenie wielu dużych odbiorników na jednym obwodzie, mimo że suma ich mocy przekracza możliwości instalacji.
- Traktowanie RCD jako zamiennika wyłącznika nadprądowego. Różnicówka nie przejmuje automatycznie ochrony przeciążeniowej.
Najbardziej zdradliwy jest pierwszy błąd, bo przez pewien czas wszystko może działać poprawnie. Problem pojawia się dopiero przy długotrwałym obciążeniu, wysokiej temperaturze albo jednoczesnym użyciu kilku urządzeń. Brak zadziałania zabezpieczenia nie zawsze oznacza, że instalacja jest bezpieczna.
Co sprawdzić przed montażem nowego aparatu
Przed wymianą zapisuję parametry istniejącego obwodu: przekrój i materiał przewodów, długość trasy, sposób ułożenia, rodzaj odbiornika oraz zabezpieczenie znajdujące się wcześniej w instalacji. Sprawdzam również, czy aparat ma właściwe napięcie znamionowe, liczbę biegunów i zdolność wyłączania.
Przy zmianie charakterystyki albo wartości prądu potrzebny jest pomiar, w szczególności impedancji pętli zwarcia. Ten parametr pokazuje, czy w razie zwarcia popłynie prąd wystarczający do szybkiego zadziałania zabezpieczenia. Sam wygląd rozdzielnicy i oznaczenie przewodu nie pozwalają tego wiarygodnie ocenić.
Prace w rozdzielnicy oraz pomiary ochronne powinien wykonać elektryk z odpowiednimi kwalifikacjami. W instalacjach warsztatowych dochodzą jeszcze prądy rozruchowe silników, obciążenia długotrwałe, przedłużacze i pył, dlatego pozornie drobna zmiana wyłącznika może mieć większe konsekwencje, niż sugeruje cena aparatu.
Najkrótsza zasada jest prosta: najpierw dobieram zabezpieczenie do przewodu i warunków zwarciowych, potem do charakteru odbiornika. W typowym domu zwykle zaczynam od B, przy urządzeniach z rozruchem analizuję C, a charakterystykę D zostawiam dla sytuacji dokładnie obliczonych i potwierdzonych pomiarami.
