Układ elektryczny w domu i warsztacie - jak go zaplanować?

Gdy w domu zaczyna wybijać zabezpieczenie, gniazdo nagrzewa się albo nowe urządzenie nie ma gdzie podłączyć zasilania, szybko okazuje się, że instalacja elektryczna to coś więcej niż przewody schowane w ścianach. Wyjaśniam, jak działa układ elektryczny, z jakich elementów się składa, jak dzielić obwody i gdzie najczęściej pojawiają się błędy. Pokazuję też, jakie pomiary i zabezpieczenia mają praktyczne znaczenie w domu, garażu oraz warsztacie.

Co obejmuje układ elektryczny w budynku

Najprościej mówiąc, jest to uporządkowany system, który doprowadza energię od przyłącza do konkretnych odbiorników. W domu obejmuje zwykle złącze, licznik, rozdzielnicę, przewody, gniazda, punkty oświetleniowe i uziemienie. Każdy element ma określoną funkcję, dlatego przypadkowe dokładanie kolejnych urządzeń często kończy się przeciążeniem.

Droga zasilania wygląda zazwyczaj tak: sieć energetyczna, przyłącze, licznik, rozdzielnica główna, zabezpieczenia i obwody odbiorcze. W małym warsztacie końcowym odbiornikiem może być lampa, wiertarka stołowa, kompresor albo ładowarka akumulatorów.

Najważniejsze przewody

W typowym obwodzie jednofazowym spotyka się przewód fazowy L, neutralny N i ochronny PE. Pierwszy doprowadza napięcie, drugi zamyka obwód roboczy, a trzeci łączy obudowy urządzeń z systemem ochrony przeciwporażeniowej.

Nie należy traktować przewodu PE jako dodatkowego przewodu roboczego. Jego przerwanie lub błędne połączenie może sprawić, że metalowa obudowa urządzenia znajdzie się pod napięciem. W starszych instalacjach można jeszcze spotkać przewód PEN, który łączy funkcję neutralną i ochronną, ale sposób jego rozdzielenia wymaga oceny całej instalacji.

Obwód to nie tylko kabel do gniazdka

Obwód obejmuje przewody, aparaturę zabezpieczającą oraz podłączone odbiorniki. Dobrze zaprojektowana instalacja pozwala wyłączyć tylko uszkodzony fragment, zamiast pozbawiać prądu całe mieszkanie lub warsztat.

Rozdzielnica decyduje o wygodzie i bezpieczeństwie

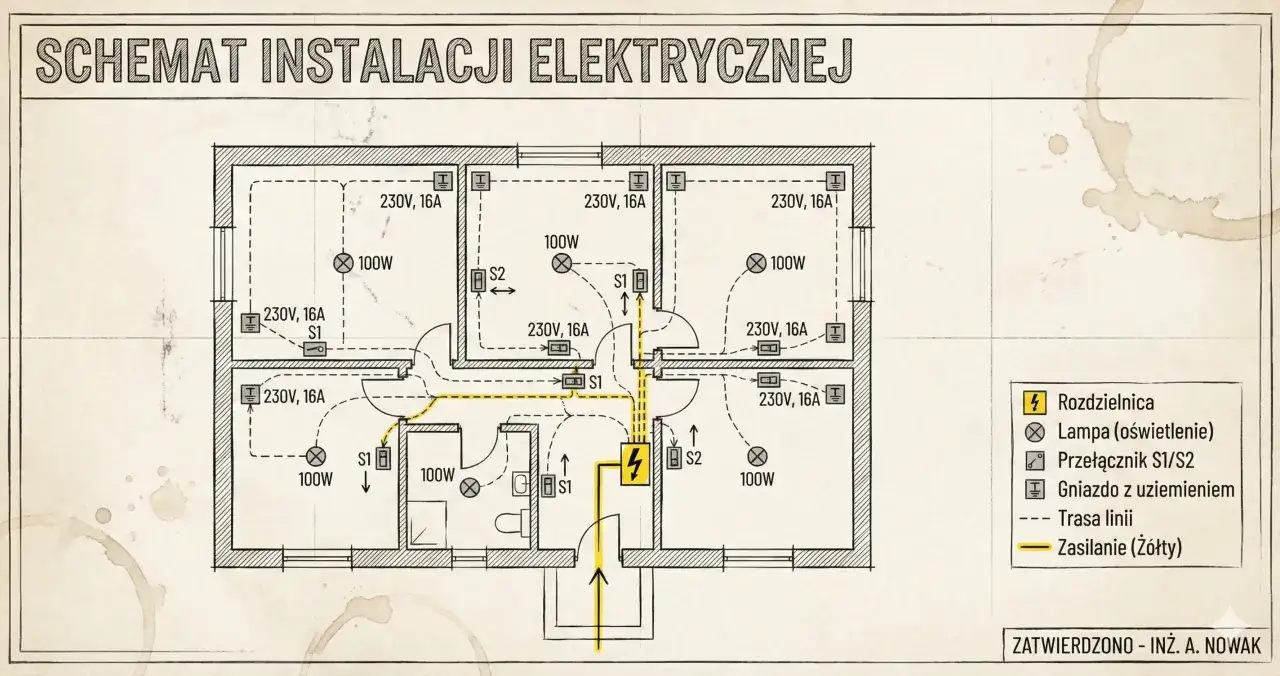

Rozdzielnica jest centrum instalacji. To tutaj energia zostaje podzielona na obwody, a wyłączniki mają za zadanie odłączyć zasilanie w razie zwarcia, przeciążenia albo prądu upływu. Z mojego doświadczenia wynika, że inwestorzy często oszczędzają właśnie na rozdzielnicy, choć późniejsza rozbudowa zbyt małej obudowy bywa kosztowna i kłopotliwa.

Warto zostawić zapas miejsca na dodatkowe moduły, szczególnie gdy planowane są fotowoltaika, ładowarka samochodu elektrycznego, pompa ciepła, klimatyzacja albo automatyka bramy. Praktyczny zapas to często 20-30% wolnych miejsc, choć dokładna liczba zależy od projektu.

Co zwykle znajduje się w rozdzielnicy

• Rozłącznik główny, którym można odłączyć zasilanie całego obiektu.
• Wyłączniki nadprądowe, dobierane do przewodów i charakteru obciążenia.
• Wyłączniki różnicowoprądowe, ograniczające ryzyko porażenia przy prądach upływu.
• Ogranicznik przepięć, który pomaga chronić urządzenia przed przepięciami w sieci.
• Listwy PE i N, służące do uporządkowanego rozdziału przewodów.

Każdy aparat powinien mieć czytelny opis. Naklejka „gniazda pokój” jest znacznie praktyczniejsza niż numer, którego po kilku latach nikt nie pamięta. W warsztacie opłaca się opisać także obwody jako „sprężarka”, „gniazda stołu” czy „oświetlenie awaryjne”.

Jak rozsądnie podzielić instalację na obwody

Podział obwodów wpływa na trzy rzeczy: bezpieczeństwo, łatwość diagnozy i komfort użytkowania. Jeden wyłącznik dla wszystkich gniazd może działać w małym lokalu, ale w domu lub warsztacie szybko staje się pojedynczym punktem awarii.

W typowym domu jednorodzinnym może powstać kilkanaście, a w większym budynku nawet ponad 20 obwodów. Nie ma jednej uniwersalnej liczby. Decydują o niej moc przyłączeniowa, układ pomieszczeń, długość przewodów, planowane urządzenia i sposób korzystania z budynku.

Przekrój przewodu nie wynika z samego bezpiecznika

Często spotykam założenie, że wystarczy dobrać większy wyłącznik, aby urządzenie działało bez wybijania zabezpieczeń. To błąd. Dobór zależy między innymi od przekroju przewodu, sposobu ułożenia, długości trasy, temperatury i spodziewanego obciążenia.

Przewód o przekroju 1,5 mm² i przewód 2,5 mm² nie są zamiennymi rozwiązaniami tylko dlatego, że oba można podłączyć do tego samego gniazda. Ostateczne wartości powinien określić projektant lub elektryk po uwzględnieniu warunków instalacji.

Jak działają zabezpieczenia i gdzie są ich granice

Wyłącznik nadprądowy reaguje na zbyt duży prąd. Przy krótkim zwarciu działa bardzo szybko, a przy długotrwałym przeciążeniu odłącza obwód po czasie zależnym od wartości prądu. Chroni przede wszystkim przewody i instalację, a nie każde podłączone urządzenie przed wszystkimi rodzajami uszkodzeń.

Wyłącznik różnicowoprądowy porównuje prąd płynący przewodem fazowym i neutralnym. Jeżeli część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, aparat może odłączyć zasilanie. Nie zastępuje jednak przewodu ochronnego ani prawidłowego połączenia uziemiającego.

Dlaczego różnicówka może wyłączać zasilanie

• Uszkodzone urządzenie ma prąd upływu.
• Przewód neutralny został połączony z ochronnym za wyłącznikiem.
• Do jednego aparatu podłączono obwody, które powinny być rozdzielone.
• W instalacji występuje wilgoć albo uszkodzona izolacja.
• Urządzenia z elektroniką generują sumaryczny prąd upływu.

Nie należy blokować wyłącznika, zwiększać jego wartości ani wielokrotnie załączać aparatu bez znalezienia przyczyny. W warsztacie najbezpieczniejsza metoda polega na odłączeniu odbiorników, sprawdzeniu, czy zabezpieczenie pozostaje załączone, a potem podłączaniu urządzeń pojedynczo.

Ochrona przeciwprzepięciowa

Ogranicznik przepięć jest szczególnie przydatny tam, gdzie pracują kosztowne elektronarzędzia, sterowniki, falowniki lub urządzenia sieciowe. Nie gwarantuje pełnej ochrony przed każdym wyładowaniem atmosferycznym, ale może ograniczyć skutki części przepięć pochodzących z sieci i instalacji piorunowej.

Jego skuteczność zależy od całego systemu, w tym uziemienia, połączeń wyrównawczych i właściwego doboru typu aparatu. Sam moduł zamontowany w przypadkowym miejscu nie rozwiązuje problemu.

Jak sprawdzić instalację przed podłączeniem urządzenia

Przed uruchomieniem nowej maszyny nie zaczynam od włożenia wtyczki do gniazda. Najpierw sprawdzam, jaki prąd pobiera urządzenie, czy wymaga zasilania 230 V czy 400 V, jaki ma prąd rozruchowy i czy producent wymaga osobnego obwodu.

1. Odczytaj moc znamionową i sposób zasilania z tabliczki urządzenia.
2. Sprawdź stan gniazda, wtyczki oraz przewodu zasilającego.
3. Upewnij się, że obwód ma odpowiednie zabezpieczenie.
4. Nie stosuj przedłużacza zwiniętego na bębnie przy dużym obciążeniu.
5. Po uruchomieniu obserwuj grzanie wtyczki, zapach izolacji i pracę zabezpieczeń.

W przypadku instalacji stałej potrzebne są pomiary wykonane odpowiednimi przyrządami. Elektryk może sprawdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia oraz działanie wyłączników różnicowoprądowych.

Multimetr jest przydatny w warsztacie, ale nie zastępuje pełnego przeglądu instalacji. Pomiar napięcia nie odpowiada na pytanie, czy ochrona przeciwporażeniowa zadziała w chwili uszkodzenia.

Przeczytaj również: Jak połączyć przerwany kabel bezpiecznie? Zasady i złączki

Błędy, które widzę najczęściej

• Podłączanie kilku urządzeń dużej mocy do jednego obwodu gniazd.
• Wymiana wyłącznika na większy bez sprawdzenia przewodów.
• Łączenie przewodu PE i N w przypadkowym miejscu.
• Brak opisów w rozdzielnicy i dokumentacji przebiegu przewodów.
• Umieszczanie gniazd w miejscach narażonych na wilgoć bez właściwego stopnia ochrony.
• Samodzielna praca przy instalacji znajdującej się pod napięciem.

Ten ostatni punkt traktuję szczególnie poważnie. Prace przy rozdzielnicy i instalacji stałej powinien wykonywać elektryk z odpowiednimi kwalifikacjami, a właściciel może bezpiecznie przygotować listę potrzeb, oznaczyć urządzenia i opisać objawy awarii.

Instalacja w domu a zasilanie warsztatu

Domowe gniazdo i obwód warsztatowy mogą wyglądać podobnie, ale pracują w zupełnie innych warunkach. Silniki elektronarzędzi pobierają większy prąd podczas rozruchu, a sprężarka lub spawarka może powodować chwilowe spadki napięcia.

W warsztacie planuję osobne obwody dla oświetlenia, gniazd przy stole, urządzeń stacjonarnych i ewentualnego zasilania trójfazowego. Takie rozdzielenie ogranicza ryzyko, że uruchomienie pilarki wyłączy lampę albo zatrzyma kompresor w trakcie pracy.

Nie kierowałbym się wyłącznie liczbą gniazd. Ważniejsze jest to, ile urządzeń może działać jednocześnie i które z nich mają największy pobór. Dobrze rozplanowane gniazda, osobne obwody i wyłącznik awaryjny często poprawiają bezpieczeństwo bardziej niż kosztowna automatyka.

Decyzje, które ułatwiają późniejsze naprawy

Największą różnicę robi dokumentacja. Zdjęcia tras przewodów przed tynkowaniem, opis obwodów, schemat rozdzielnicy i protokół pomiarów oszczędzają czas przy każdym późniejszym remoncie.

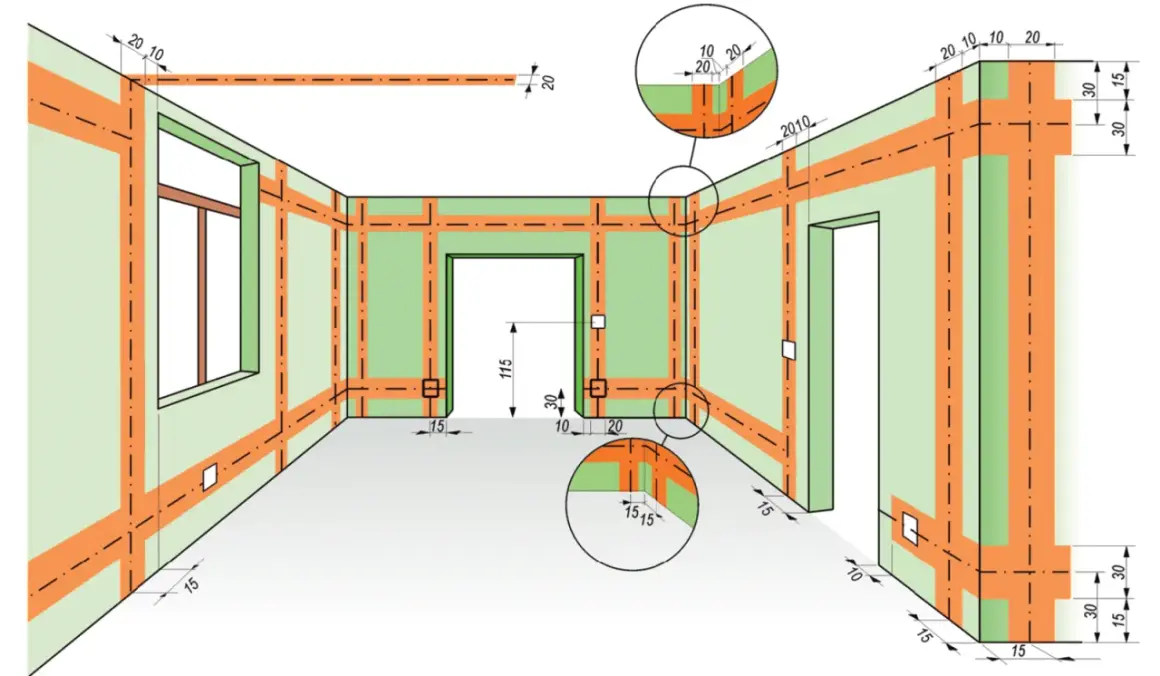

Przed zamknięciem ścian warto sprawdzić, czy przewody prowadzone są w przewidywalnych trasach i czy puszki są dostępne. Dodatkowa rura osłonowa lub przewód przygotowany pod przyszłe urządzenie może kosztować niewiele na etapie budowy, a po wykończeniu ścian wykonanie takiej zmiany bywa bardzo drogie.

Jeżeli instalacja ma więcej niż kilkanaście lat, pojawiają się luźne gniazda, zapach przegrzanej izolacji, migotanie światła albo częste zadziałanie zabezpieczeń, nie zaczynałbym od wymiany samych aparatów. Najpierw trzeba ustalić przyczynę i wykonać rzetelne pomiary ochronne.

Najlepsza instalacja nie jest tą, która ma najwięcej modułów i funkcji. Jest nią taka, w której każdy obwód ma jasne zadanie, zabezpieczenia pasują do przewodów, a awarię można szybko odłączyć i zlokalizować. Taki układ działa spokojnie na co dzień, a w warsztacie daje jeszcze jedną ważną rzecz, czyli przewidywalność podczas pracy z narzędziami.
