Gdy w gniazdku albo puszce miernik pokazuje napięcie na dwóch żyłach, łatwo pomylić normalną pracę obwodu z poważną usterką. Pytanie o prąd w obu przewodach zwykle dotyczy tego, czy prąd powinien płynąć jednocześnie przewodem fazowym i neutralnym oraz dlaczego czasem próbnik reaguje na oba. Wyjaśniam, jak rozpoznać prawidłowe zjawisko, przerwany przewód neutralny, napięcie pozorne i sytuacje wymagające elektryka.
Najważniejsze informacje o prądzie w obwodzie jednofazowym
- To normalne, że podczas pracy odbiornika prąd płynie przewodem fazowym L i wraca przewodem neutralnym N.
- W prostym obwodzie jednofazowym natężenie w obu przewodach ma zasadniczo tę samą wartość.
- Jeżeli próbnik wskazuje napięcie na L i N, przyczyną może być przerwa w przewodzie neutralnym albo napięcie pozorne.
- Przewód ochronny PE nie służy do normalnego przewodzenia prądu roboczego. Pojawienie się na nim napięcia może oznaczać awarię.
- Do potwierdzenia braku napięcia najlepiej użyć dwubiegunowego wskaźnika, a nie samego śrubokręta z neonówką.
Czy prąd płynący w obu żyłach jest czymś normalnym
Tak, jeśli mówimy o sprawnym, zamkniętym obwodzie zasilającym odbiornik. W typowej instalacji 230 V przewód fazowy L doprowadza energię do lampy, zasilacza lub elektronarzędzia, a przewód neutralny N zapewnia drogę powrotną. Bez zamknięcia obwodu urządzenie nie pobierałoby energii w normalny sposób.
W prostym obwodzie jednofazowym prąd w przewodzie L i N ma taką samą wartość chwilową co do modułu, choć w prądzie przemiennym jego kierunek okresowo się zmienia. Jeżeli czajnik pobiera około 8,7 A przy mocy 2000 W i napięciu 230 V, zbliżone natężenie płynie zarówno fazą, jak i neutralnym.
| Przewód | Rola w obwodzie | Co jest normalne |
|---|---|---|
| L | Doprowadza napięcie do odbiornika | Występuje na nim napięcie względem N i PE |
| N | Zamyka obwód i odprowadza prąd roboczy | Pod obciążeniem płynie nim prąd |
| PE | Chroni przed skutkami uszkodzenia izolacji | Nie powinien przewodzić prądu roboczego |
Najczęstsze nieporozumienie polega na utożsamianiu przewodu neutralnego z przewodem całkowicie bezpiecznym. W sprawnej instalacji jego potencjał jest zwykle bliski potencjałowi ziemi, ale nie oznacza to pełnej gwarancji braku napięcia. Przy uszkodzeniu, błędnym połączeniu albo przerwie w obwodzie neutralny może znaleźć się pod niebezpiecznym potencjałem.
Kiedy wskazanie na obu przewodach oznacza problem
Jeżeli mówisz o rzeczywistym przepływie prądu podczas pracy urządzenia, sytuacja jest prawidłowa. Jeżeli natomiast próbnik lub miernik pokazuje napięcie na obu żyłach, trzeba ustalić, co dokładnie zostało zmierzone i względem jakiego punktu.
Przerwany przewód neutralny
W przypadku przerwy w N odbiornik może nadal łączyć fazę z odłączonym fragmentem przewodu neutralnego. Przez element urządzenia, na przykład żarówkę, zasilacz albo filtr przeciwzakłóceniowy, na tej „wiszącej” żyle może pojawić się napięcie zbliżone do napięcia fazowego.
To nie jest drobna niedogodność. Przerwany neutralny może powodować dziwne napięcia, migotanie oświetlenia, samoczynne wyłączanie urządzeń i ryzyko porażenia po dotknięciu przewodu, który ktoś uznał za nieaktywny. W instalacji trójfazowej przerwanie wspólnego N może dodatkowo doprowadzić do nierównego rozłożenia napięć między odbiornikami.
Przeczytaj również: Czy można podłączyć przedłużacz do przedłużacza? Sprawdź ryzyko
Napięcie pozorne i sprzężenie pojemnościowe
Cyfrowy multimetr ma dużą impedancję wejściową, dlatego potrafi pokazać napięcie indukowane lub sprzężone pojemnościowo z sąsiedniej, zasilanej żyły. Na wyświetlaczu może pojawić się kilkadziesiąt woltów, a czasem nawet wartość zbliżona do 230 V, mimo że przewód nie jest zdolny do zasilenia normalnego odbiornika.
Takie wskazanie nazywa się potocznie napięciem duchowym albo pozornym. Nie wolno jednak zakładać, że każda nietypowa wartość jest tylko artefaktem pomiaru. Bezpieczniej potraktować przewód jako niebezpieczny do czasu sprawdzenia go właściwym przyrządem.
Jak odróżnić normalny obwód od usterki
Najpierw rozdziel dwie kwestie: pomiar napięcia oraz pomiar prądu. Śrubokręt z neonówką i bezdotykowy detektor reagują na obecność pola elektrycznego lub napięcia, a nie potwierdzają, że przez przewód płynie określony prąd roboczy.
W profesjonalnej diagnostyce stosuje się dwubiegunowy wskaźnik napięcia albo miernik z funkcją niskiej impedancji. Taki przyrząd ogranicza ryzyko pomylenia napięcia pozornego z rzeczywistym zasilaniem, ale nadal wymaga prawidłowej techniki i odpowiedniej kategorii bezpieczeństwa.
- Nie otwieraj gniazda pod napięciem, jeśli nie masz kwalifikacji i doświadczenia.
- Przed pracą wyłącz właściwy wyłącznik nadprądowy i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź działanie wskaźnika na znanym źródle napięcia, wykonaj pomiar obwodu, a później ponownie sprawdź wskaźnik.

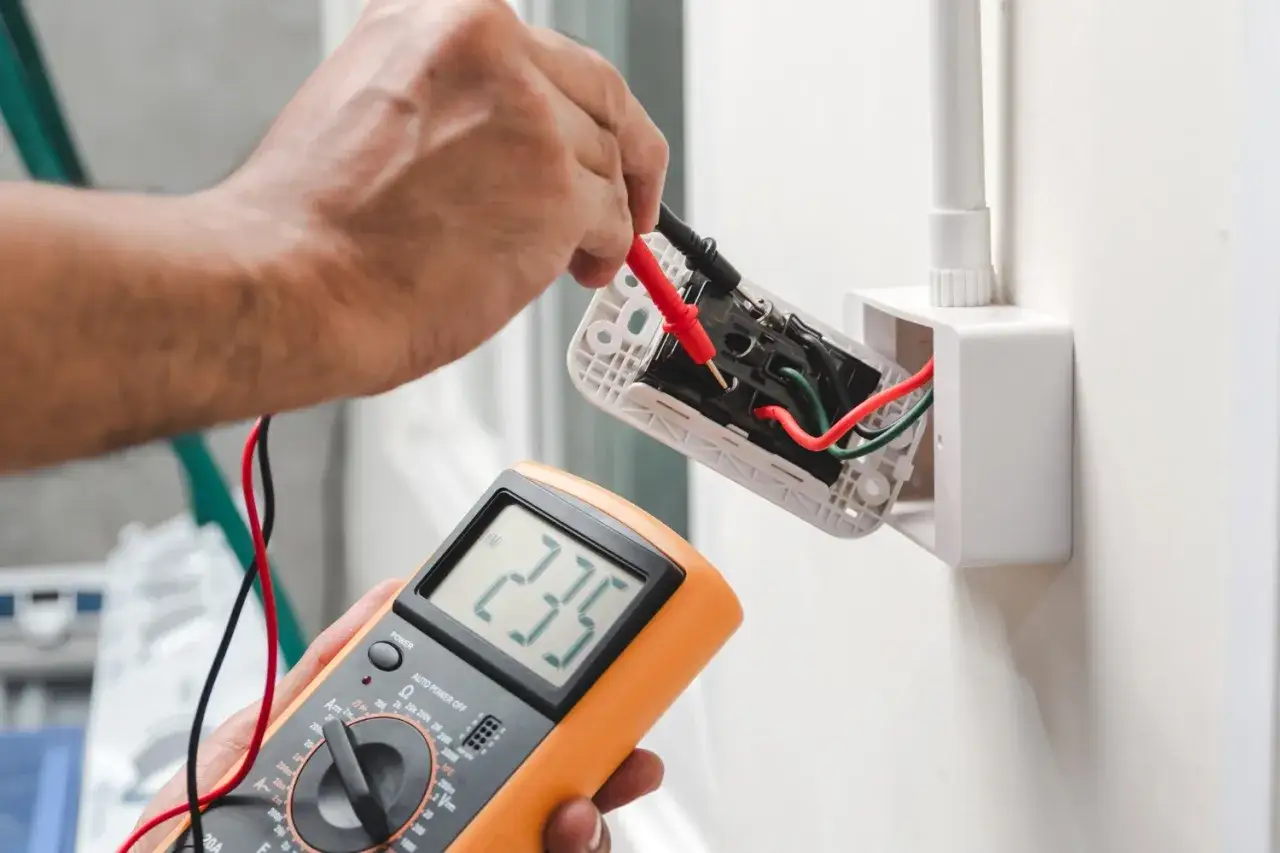

- W razie diagnostyki przez elektryka porównuje się napięcia L-N, L-PE i N-PE oraz sprawdza ciągłość przewodów po odłączeniu zasilania.
W zdrowym obwodzie wartości L-N i L-PE powinny być zbliżone do napięcia sieciowego, czyli około 230 V. Pomiar N-PE powinien być niski, lecz jego dokładna wartość zależy od obciążenia, długości przewodów i stanu instalacji. Sam jeden odczyt nie wystarcza do pewnej diagnozy.
Moje podejście do takich objawów jest ostrożne. Jeżeli napięcie na neutralnym pojawia się nagle, towarzyszy mu grzanie zacisków, zapach izolacji, trzaski albo niestabilna praca urządzeń, odłączam obwód i traktuję sprawę jako potencjalnie niebezpieczną, a nie jako ciekawostkę pomiarową.
Najczęstsze przyczyny napięcia na obu żyłach
| Możliwa przyczyna | Typowy objaw | Co zrobić |
|---|---|---|
| Luźny lub przerwany przewód N | Odbiorniki działają niestabilnie, a neutralny pokazuje napięcie | Wyłączyć obwód i zlecić sprawdzenie połączeń |
| Napięcie pozorne | Miernik pokazuje wartość, ale wskazanie znika przy pomiarze niską impedancją | Potwierdzić wynik właściwym testerem |
| Błędnie podłączony łącznik | Po wyłączeniu lampy na jednym z przewodów nadal pojawia się napięcie | Sprawdzić, czy łącznik rozłącza przewód fazowy |
| Prąd zwrotny z innego obwodu | W puszce występuje napięcie mimo wyłączenia jednego zabezpieczenia | Wyłączyć wszystkie powiązane obwody i zidentyfikować źródło |
| Błędne połączenie N z PE | Wyłącznik różnicowoprądowy może zadziałać bez oczywistego zwarcia | Nie wykonywać mostków, zlecić kontrolę rozdzielnicy |
Kolor izolacji pomaga rozpoznać przewód, ale nie zastępuje pomiaru. Współczesne zasady przewidują zwykle kolor niebieski dla N, żółto-zielony dla PE oraz brązowy, czarny lub szary dla przewodów fazowych. W starych instalacjach kolory mogą być jednak użyte niezgodnie z obecnymi zasadami, dlatego nie wolno ufać samej barwie żyły.
Częsty błąd widzę także przy przeróbkach oświetlenia. Ktoś rozłącza neutralny zamiast fazy, a po wyłączeniu lampy część oprawy nadal pozostaje połączona z przewodem fazowym. Dla użytkownika wygląda to jak „prąd na obu kablach”, choć problemem jest nieprawidłowe miejsce rozłączenia.
Co ma z tym wspólnego przewód PE i różnicówka
Przewód ochronny PEjest przeznaczony do odprowadzenia prądu uszkodzeniowego i uruchomienia zabezpieczenia. Nie powinien być wykorzystywany jako powrót prądu z lampy, gniazda ani elektronarzędzia. Jeżeli podczas normalnej pracy pojawia się na nim zauważalny prąd, trzeba szukać upływu lub błędnego połączenia.
Wyłącznik różnicowoprądowy porównuje prąd płynący przewodem fazowym i neutralnym. Gdy część prądu odpływa inną drogą, na przykład przez obudowę urządzenia lub przewód PE, powstaje różnica i aparat może odłączyć zasilanie. Różnicówka nie naprawia jednak przerwanego neutralnego ani źle wykonanej instalacji.
Nie należy łączyć N i PE za wyłącznikiem różnicowoprądowym. Taki mostek może powodować przypadkowe zadziałania aparatu, a w niektórych warunkach pogorszyć ochronę przeciwporażeniową. W razie podejrzenia takiego połączenia potrzebna jest kontrola rozdzielnicy przez osobę z odpowiednimi kwalifikacjami.
Jak bezpiecznie zareagować na taki objaw
Jeżeli urządzenie działa normalnie, a dwubiegunowy tester potwierdza typowe napięcia między L i N, sam fakt przepływu prądu przez oba przewody jest prawidłowy. Inaczej należy potraktować sytuację, w której neutralny „świeci” po odłączeniu odbiornika, napięcia zmieniają się po włączeniu innych urządzeń albo obudowa zaczyna kopać.
- Nie dotykaj odsłoniętych żył, nawet jeśli jedna z nich jest niebieska.
- Odłącz podejrzany obwód, gdy pojawia się zapach spalenizny, trzaski, grzanie lub iskrzenie.
- Nie sprawdzaj instalacji przez zwieranie przewodów śrubokrętem ani przewodem.
- Nie traktuj wyłączenia światła jako odłączenia całego obwodu.
- Przy przerwie neutralnego, napięciu na PE albo powtarzalnym zadziałaniu różnicówki wezwij elektryka.
Największe ryzyko bierze się z pochopnego założenia, że przewód neutralny zawsze jest bez napięcia. W praktyce bezpieczna zasada brzmi prosto: każdą żyłę traktuj jako potencjalnie czynną do chwili sprawdzenia odpowiednim przyrządem i odłączenia obwodu zgodnie z procedurą.
Jednoczesny przepływ nie oznacza awarii
W sprawnym obwodzie jednofazowym prąd płynie przewodem fazowym do odbiornika i wraca neutralnym. Niepokój powinno wzbudzić dopiero napięcie pojawiające się na obu żyłach w nietypowych warunkach, zwłaszcza przy przerwanym N, błędnym połączeniu lub pomiarze wykonanym niewłaściwym testerem.
Jeżeli nie masz pewności, czy widzisz normalny obwód, napięcie pozorne czy realną awarię, nie rozstrzygaj tego dotykiem ani przypadkowym miernikiem. Odłącz zasilanie i zleć pomiar elektrykowi, bo kilka minut diagnostyki jest tańsze niż uszkodzone urządzenie lub porażenie.
