Otwierasz puszkę i widzisz kilka przewodów, które trzeba połączyć tak, aby działała lampa, gniazdo albo kolejny punkt instalacji? Właściwy schemat opiera się przede wszystkim na rozdzieleniu przewodu fazowego L, neutralnego N i ochronnego PE oraz na zastosowaniu odpowiednich złączek. Poniżej pokazuję praktyczne układy połączeń, kolejność pracy, typowe błędy i sytuacje, w których lepiej od razu wezwać elektryka.
Bezpieczne połączenie zależy od funkcji przewodów i jakości złączki
- L to przewód fazowy, N neutralny, a PE ochronny.
- Przed pracą trzeba wyłączyć obwód i potwierdzić brak napięcia testerem dwubiegunowym.
- Do większości instalacji domowych wybieram złączki sprężynowe dobrane do rodzaju i przekroju żył.
- Przewodów aluminiowych i miedzianych nie łączy się bezpośrednio przypadkową kostką.
- Połączenie musi pozostać dostępne, uporządkowane i zabezpieczone w odpowiedniej puszce.
Jak czytać schemat połączeń w puszce

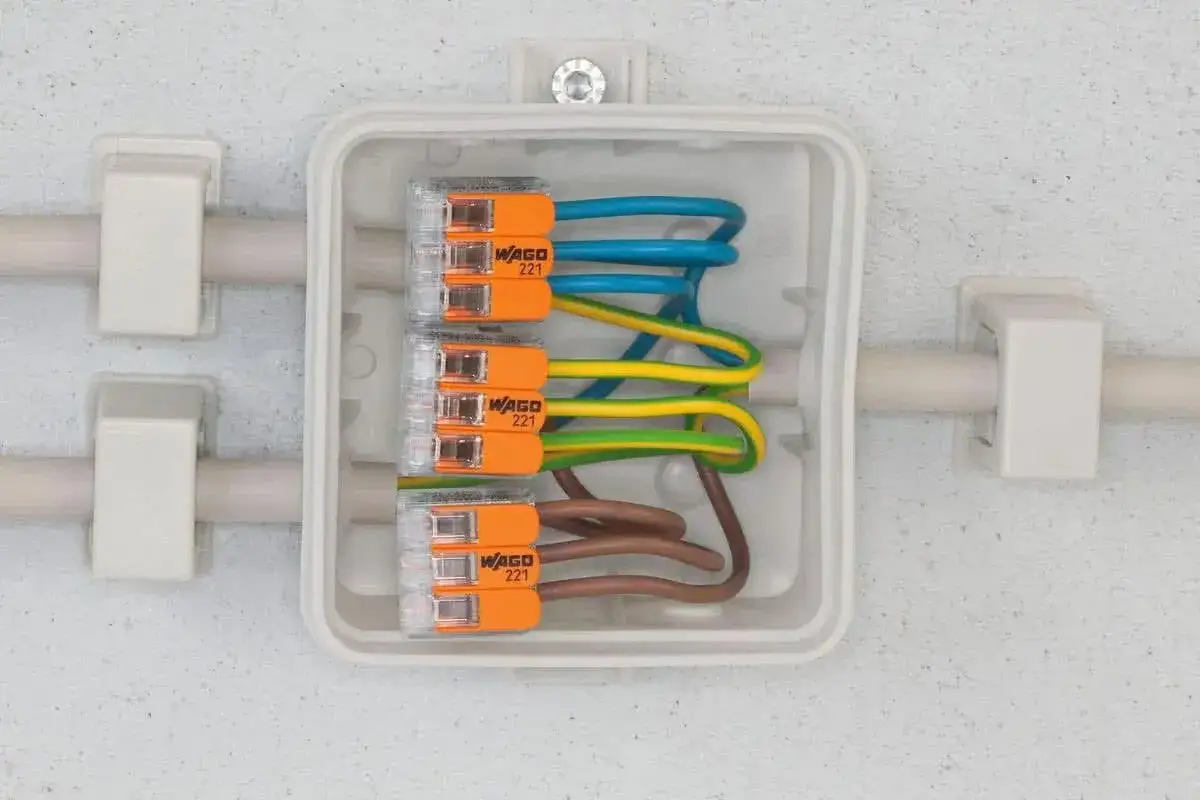

Najprostszy schemat łączenia przewodów w puszce można sprowadzić do zasady, że żyły o tej samej funkcji trafiają do wspólnej złączki. Przewody fazowe łączę osobno, neutralne osobno, a ochronne osobno. Nie wolno łączyć L z N ani traktować przewodu PE jak zwykłego powrotu prądu.
| Oznaczenie | Typowa barwa | Funkcja | Co robić w puszce |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy | Łączyć z przewodami fazowymi tego samego obwodu |
| N | Niebieski | Przewód neutralny | Łączyć z przewodami neutralnymi |
| PE | Żółto-zielony | Przewód ochronny | Łączyć wyłącznie z innymi przewodami ochronnymi |
Kolory są dobrą wskazówką, ale nie traktuję ich jako dowodu. W starszych budynkach, po kilku remontach albo przy błędnie wykonanej instalacji niebieska żyła może pełnić inną funkcję, a przewód ochronny może być nieobecny. Ostateczne rozpoznanie wykonuje się na podstawie schematu i pomiaru, nie na podstawie samego wyglądu izolacji.
Prosty układ przelotowy
W typowej puszce może spotkać się przewód zasilający, przewód idący do kolejnego punktu oraz przewód do lampy lub gniazda. W takim układzie przewody o tej samej funkcji tworzą wspólne punkty połączeniowe:
ZASILANIE ODBIORNIK LUB KOLEJNA PUSZKA
L ────────────────┬──────────── L
N ────────────────┼──────────── N
PE ────────────────┴──────────── PE
|
złączki
Rysunek jest poglądowy. W rzeczywistej instalacji liczba przewodów może być większa, a żyła fazowa może zostać rozdzielona na fazę stałą i fazę powrotną z wyłącznika. Dlatego przed rozłączeniem starego połączenia robię zdjęcie, opisuję każdą żyłę i zapisuję, dokąd prowadzi.
Przykładowe schematy dla lampy i gniazda
Puszka zasilająca lampę przez wyłącznik
W obwodzie oświetleniowym przewód fazowy powinien trafiać do wyłącznika, a dopiero z niego wracać jako faza załączana do lampy. Przewód neutralny biegnie bezpośrednio do oprawy, natomiast PE, jeśli oprawa go wymaga, również musi mieć ciągłość aż do punktu oświetleniowego.
L zasilania ──> zacisk wejściowy wyłącznika
wyjście wyłącznika ──> L lampy
N zasilania ──────────> N lampy
PE zasilania ─────────> PE lampy
Najczęstszy błąd polega na rozłączaniu przewodu neutralnego zamiast fazowego. Lampa może wtedy zgasnąć, ale jej elementy nadal pozostają pod napięciem względem ziemi. Jeśli układ przewodów w puszce jest niejasny, nie zgaduję. W takiej sytuacji potrzebny jest pomiar i ocena całego obwodu.
Przeczytaj również: Rodzaje gniazdek elektrycznych - jak dobrać właściwe?
Puszka zasilająca gniazdo przelotowo
Przy kilku gniazdach w jednym obwodzie przewody L, N i PE prowadzi się do kolejnych punktów równolegle. Oznacza to, że każde gniazdo otrzymuje to samo napięcie, a nie napięcie przekazywane przez poprzednie urządzenie w sensie połączenia szeregowego.
L zasilania ──┬── L gniazda 1
└── L gniazda 2
N zasilania ──┬── N gniazda 1
└── N gniazda 2
PE zasilania ─┬── PE gniazda 1
└── PE gniazda 2
W praktyce pilnuję, aby złączka miała odpowiednią liczbę torów i nie była wypychana przez przewody z puszki. Gniazd nie łączy się szeregowo, ponieważ luźne albo przerwane połączenie może wtedy pozbawić zasilania kolejne punkty i powodować grzanie styków.

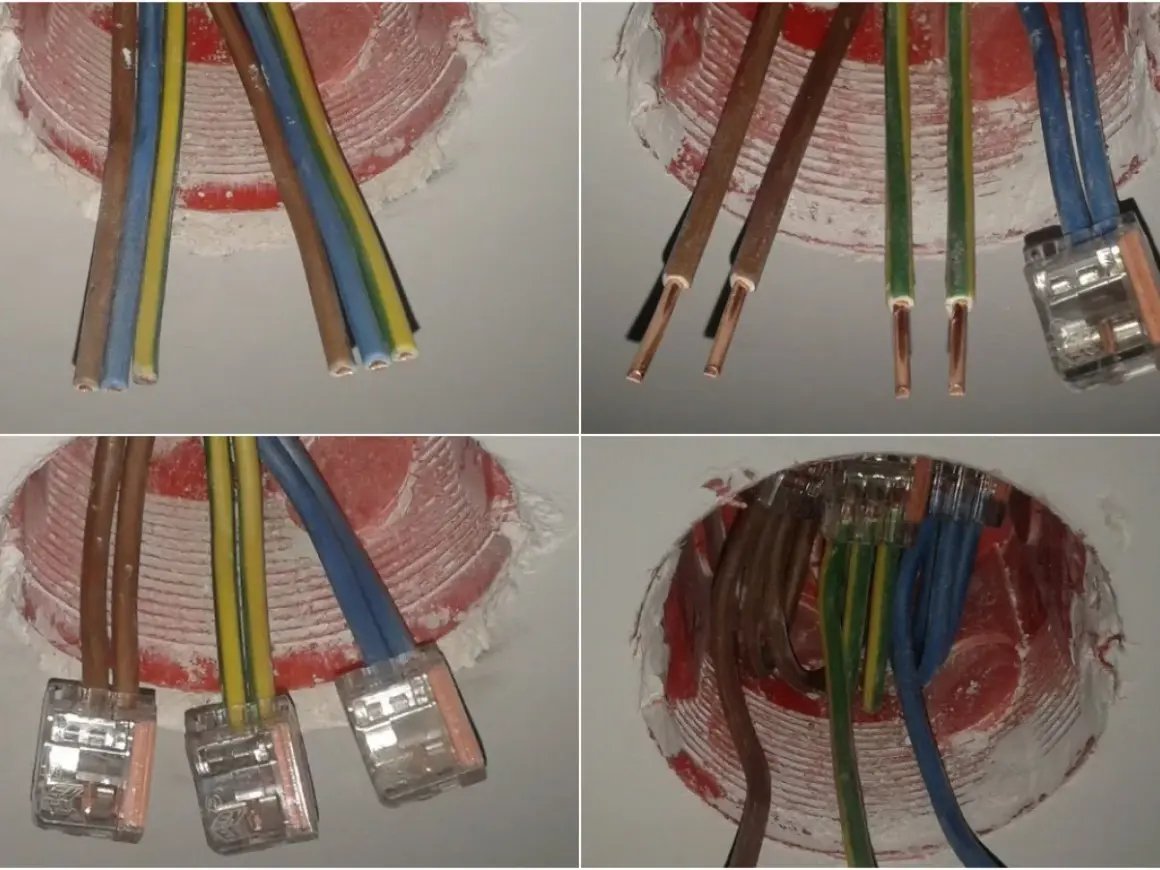

Jak wykonać połączenie bez osłabiania instalacji
Przy pracach na instalacji 230 V zaczynam od wyłączenia właściwego wyłącznika nadprądowego, a nie tylko od wyłączenia światła. Potem sprawdzam brak napięcia na wszystkich przewodach w puszce testerem dwubiegunowym. Próbnik neonowy i bezdotykowy wskaźnik nie są wystarczającym potwierdzeniem bezpieczeństwa.
- Wyłącz obwód w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem.
- Sprawdź brak napięcia między przewodami oraz między żyłami a przewodem ochronnym.
- Ustal funkcję każdej żyły i oznacz przewody, jeśli instalacja jest stara lub nieczytelna.
- Odizoluj końce na długość wskazaną przez producenta złączki, bez nacinania miedzi.
- Włóż przewody do złączki zgodnie z jej zakresem przekrojów i rodzajem żyły.
- Delikatnie pociągnij każdą żyłę, aby sprawdzić, czy została prawidłowo zamocowana.
- Ułóż przewody tak, aby nie były ostro zagięte i nie naciskały na mechanizm osprzętu.
- Po zamknięciu puszki wykonaj pomiary ochronne i funkcjonalne odpowiednim sprzętem.
Długość odizolowania nie jest uniwersalna. Jedna złączka wymaga na przykład około 11 mm, inna 12 albo 13 mm, dlatego kieruję się oznaczeniem na konkretnym modelu. Za długi odizolowany odcinek zwiększa ryzyko dotknięcia części przewodzącej, a za krótki może nie wejść do pełnej strefy zacisku.
Nie upycham przewodów na siłę. Jeśli w puszce brakuje miejsca, rozsądniejszym rozwiązaniem jest większa lub głębsza puszka i uporządkowanie połączeń. Puszka powinna pozostać dostępna do kontroli, a połączenie nie może zostać zamurowane bez możliwości późniejszego sprawdzenia.
Jaką złączkę wybrać do przewodów
Najbezpieczniej dobierać złączkę do materiału żyły, jej przekroju, liczby przewodów i miejsca montażu. Sam napis „do instalacji elektrycznych” nie wystarcza. Sprawdzam zakres przekrojów, dopuszczalny rodzaj przewodu, maksymalny prąd oraz to, czy producent dopuszcza montaż w danej puszce.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Złączka sprężynowa | Szybki montaż, stabilny docisk, łatwa kontrola | Musi być dobrana do rodzaju i przekroju żyły | Nowe instalacje miedziane i połączenia w puszkach |
| Kostka śrubowa | Prosta konstrukcja, możliwość rozłączenia | Wymaga właściwego dokręcenia, może się poluzować | Wybrane połączenia, gdy przekrój i typ przewodu pasują do zacisku |
| Skręcanie i izolowanie | Niski koszt materiału | Brak kontrolowanego docisku i duże ryzyko awarii | Nie polecam jako standardowej metody w instalacji stałej |
| Złączka do Al/Cu | Przystosowana do łączenia różnych metali | Wymaga konkretnego modelu i zgodnego montażu | Modernizacja starej instalacji aluminiowej |
Samo skręcenie żył i owinięcie ich taśmą może wyglądać solidnie, ale z czasem połączenie może się grzać i utleniać. Taśma izolacyjna nie zastępuje zacisku elektrycznego. Przy przewodach jednodrutowych najczęściej stosuję markowe złączki instalacyjne, a przy przewodach linkowych używam końcówek tulejkowych tylko wtedy, gdy dopuszcza je konkretny zacisk.
Błędy, które najczęściej psują połączenie
Najgroźniejszy błąd to pomieszanie przewodu ochronnego z neutralnym. W prawidłowo wykonanej instalacji PE i N mają różne zadania, dlatego nie powinno się ich łączyć przypadkowo w puszce odbiorczej. Brak przewodu PE nie może być „naprawiony” mostkiem z przypadkowej żyły.
- Łączenie przewodów o różnych przekrojach w złączce, która tego nie dopuszcza.
- Wkładanie dwóch żył do jednego otworu, gdy producent przewidział tylko jedną.
- Zostawianie odsłoniętej miedzi poza obudową złączki.
- Łączenie aluminium z miedzią bez złączki przeznaczonej do obu materiałów.
- Przegrzewanie izolacji podczas zdejmowania jej nożem lub lutownicą.
- Zamykanie puszki z luźnym przewodem, który można wysunąć palcami.
- Opieranie się wyłącznie na kolorach w instalacji wykonanej wiele lat temu.
Przy starej instalacji aluminiowej podchodzę do tematu szczególnie ostrożnie. Aluminium jest bardziej podatne na utlenianie i pełzanie pod naciskiem, dlatego zwykła kostka użyta bez sprawdzenia może po czasie stracić dobry kontakt. Połączenia Al-Cu powinny wykonywać złączki dopuszczone do takiego zestawienia, a nie przypadkowe elementy z pudełka narzędziowego.
Kiedy zakończyć pracę i wezwać elektryka
Samodzielna wymiana złączki w całkowicie rozpoznanym, odłączonym obwodzie to co innego niż przebudowa instalacji. Jeżeli nie wiem, który wyłącznik zasila puszkę, widzę ślady nadpalenia, kilka obwodów w jednej obudowie albo przewody aluminiowe, nie kontynuuję pracy bez fachowej oceny.
Elektryk jest potrzebny także przy zmianie układu obwodów, doprowadzaniu nowych przewodów, przenoszeniu gniazd, pracy w łazience i podłączaniu odbiorników dużej mocy. Dotyczy to również sytuacji, gdy zadziałał wyłącznik różnicowoprądowy. RCD ogranicza skutki części uszkodzeń, ale nie zastępuje poprawnego połączenia ani pomiarów.
Po wykonaniu nowego obwodu sama próba „czy działa światło” nie wystarcza. Potrzebne są między innymi pomiary ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia i działania zabezpieczeń. Zakres zależy od rodzaju instalacji, ale wykonanie tych pomiarów daje znacznie większą pewność niż oględziny puszki.
Dobry schemat puszki powinien być czytelny także po latach
Najlepsze połączenie to takie, które nie tylko działa od razu, ale pozostaje zrozumiałe podczas kolejnego remontu. Zostawiam więc przewody ułożone bez naprężeń, stosuję opis funkcji żył i fotografuję puszkę przed jej zamknięciem. Zdjęcie z widocznym przebiegiem przewodów potrafi oszczędzić dużo czasu, gdy po kilku latach trzeba znaleźć konkretny obwód.
Jeżeli schemat jest niejasny, instalacja ma nieznane przeróbki albo połączenie dotyczy obwodu 230 V, bezpieczeństwo ma pierwszeństwo przed szybkim zakończeniem pracy. W takich warunkach fachowy pomiar i poprawne oznaczenie przewodów są warte więcej niż najprostszy schemat znaleziony w internecie.
