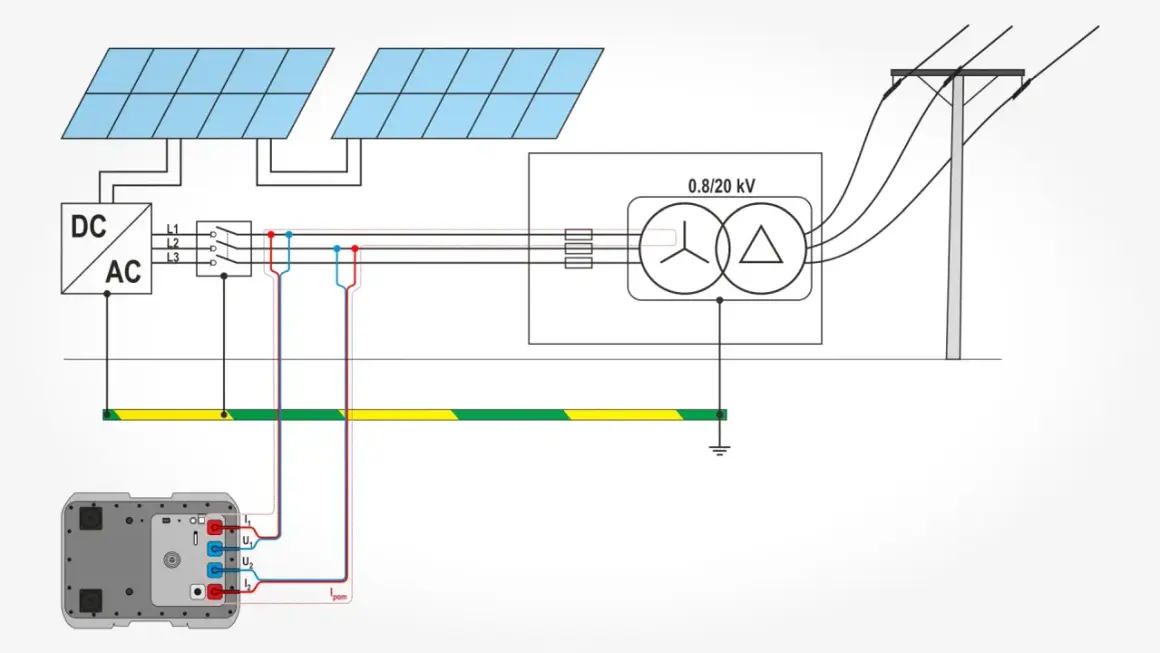

Podłączasz miernik lub oscyloskop do badanego układu, a napięcie nagle okazuje się niższe niż na schemacie? Najczęściej winne jest obciążenie wejścia, którego nie uwzględniono w obliczeniach. Impedancja wejściowa opisuje, jak mocno urządzenie pobiera sygnał ze źródła, dlatego pokażę tu jej znaczenie, wzory, praktyczne przykłady oraz poprawne metody pomiaru.
Wysoka impedancja wejścia zwykle chroni sygnał przed obciążeniem
- Definicja: jest to stosunek napięcia wejściowego do prądu pobieranego przez układ.
- Jednostka: wartość podaje się w omach, często jako kΩ lub MΩ.
- Zasada praktyczna: wejście powinno mieć znacznie większą wartość niż impedancja źródła.
- Pomiar: multimetr w trybie pomiaru rezystancji nie pokazuje wiarygodnie parametrów aktywnego wejścia.
- Częstotliwość: kondensatory i indukcyjności sprawiają, że impedancja może zmieniać się wraz z częstotliwością.
Czym jest impedancja wejściowa i co naprawdę opisuje
Najprościej traktować ją jako obciążenie widziane przez źródło sygnału. Każdy wzmacniacz, miernik, przetwornik, moduł sterownika czy wejście mikrokontrolera pobiera pewien prąd z podłączonego obwodu. Im większy prąd przy tym samym napięciu, tym mniejsza impedancja wejściowa.
W podstawowym ujęciu korzystamy ze wzoru Zin = Uin / Iin. Dla prądu stałego często wystarcza rezystancja, ale przy sygnałach zmiennych pełna impedancja może zawierać także reaktancję pojemnościową i indukcyjną. Z tego powodu parametr podany w dokumentacji zawsze warto odczytywać razem z zakresem częstotliwości.

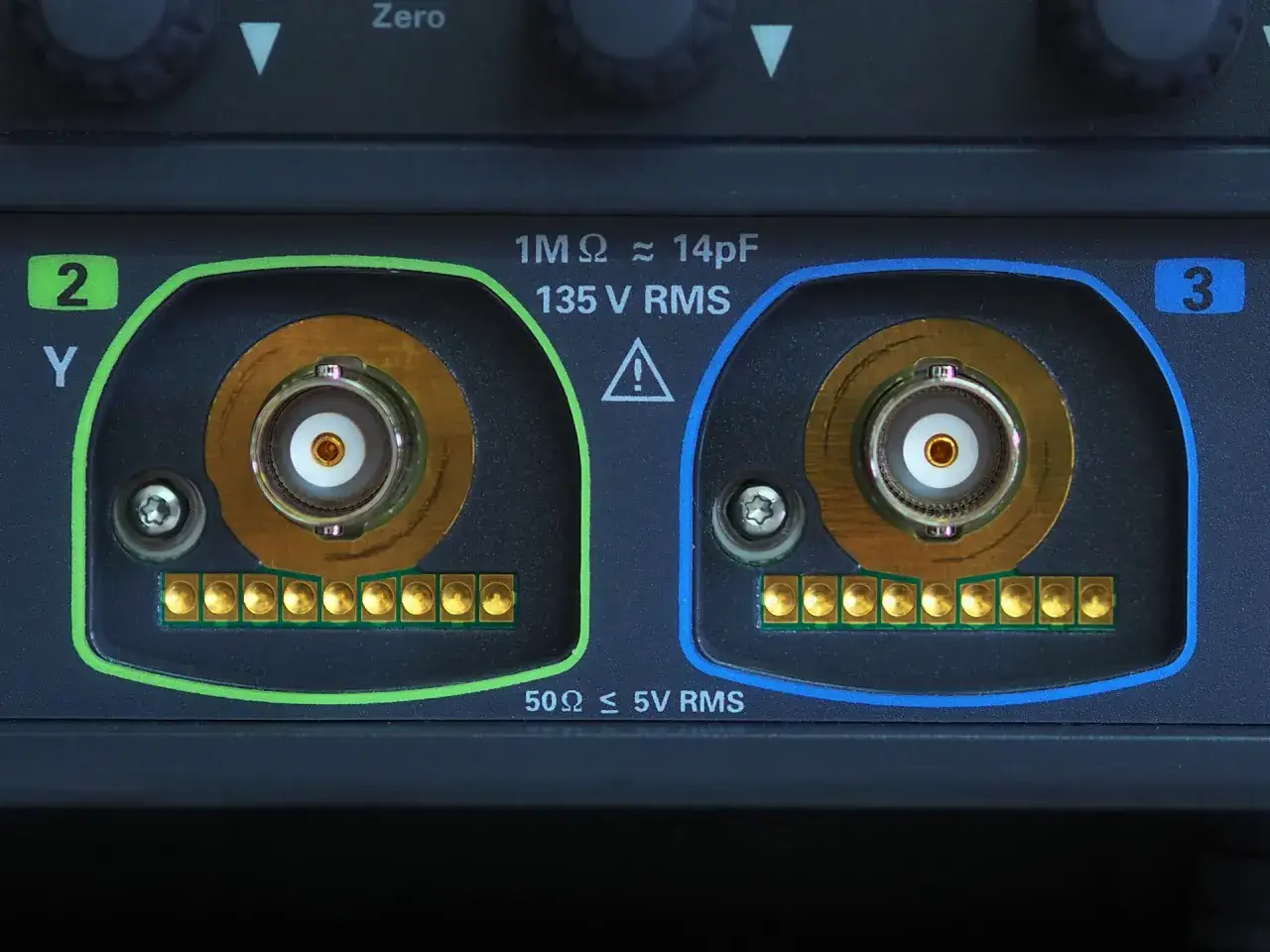

W praktyce wejście rzadko jest idealnym pojedynczym rezystorem. Model oscyloskopu może wyglądać na przykład jak 1 MΩ równolegle z kilkunastoma pikofaradami. Przy wolnym przebiegu najważniejsza będzie rezystancja, natomiast przy szybkich zboczach pojemność sondy zacznie wyraźnie zmieniać badany sygnał.
| Element lub urządzenie | Typowe zachowanie wejścia | Znaczenie praktyczne |
|---|---|---|
| Multimetr cyfrowy | Najczęściej około 10 MΩ | Małe obciążenie przy pomiarze napięcia w większości układów niskiej częstotliwości |
| Oscyloskop | Zwykle 1 MΩ oraz pojemność wejściowa | Rezystancja jest duża, ale pojemność może zniekształcać szybkie przebiegi |
| Wejście 50 Ω | Niska, kontrolowana impedancja | Dobre rozwiązanie dla szybkich torów i transmisji, lecz mocno obciąża źródło |
| Wzmacniacz z wejściem FET lub CMOS | Od setek kΩ do wielu GΩ, zależnie od układu | Może współpracować ze źródłami o małej wydajności prądowej |
Podane wartości są orientacyjne. Konkretne urządzenie może mieć dodatkową pojemność, rezystory ochronne, diody zabezpieczające albo filtr wejściowy. Dlatego przy diagnostyce elektronarzędzia lub sterownika sprawdzam nie tylko samą liczbę w nocie katalogowej, lecz także warunki, w których ją określono.
Dlaczego wejście zmienia napięcie w badanym obwodzie
Źródło sygnału nigdy nie jest całkowicie idealne. Najczęściej można je zastąpić napięciem idealnym oraz szeregową impedancją wyjściową. Po podłączeniu odbiornika powstaje dzielnik, a napięcie na wejściu wynosi:
Uin = Us × Zin / (Zs + Zin)
Jeżeli źródło ma 100 kΩ, a podłączone wejście również 100 kΩ, na wejściu zostanie tylko 50% napięcia. Gdy zastosujemy wejście 1 MΩ, otrzymamy około 90,9% napięcia źródłowego. To nie jest drobna różnica pomiarowa, lecz zmiana warunków pracy całego układu.
Dobrym przykładem jest dzielnik z rezystorów 100 kΩ i 100 kΩ zasilany napięciem 10 V. Bez obciążenia na wyjściu pojawi się 5 V. Jeśli dołączymy wejście o wartości 1 MΩ, dolny rezystor zmieni się elektrycznie na połączenie równoległe 100 kΩ i 1 MΩ, czyli około 90,9 kΩ. Napięcie spadnie wtedy do około 4,76 V.
Właśnie dlatego duże rezystory w dzielnikach nie zawsze są dobrym pomysłem. Zmniejszają pobór prądu, ale zwiększają wrażliwość na obciążenie, zakłócenia i prądy upływu. W warsztatowych układach pomiarowych często lepiej zastosować mniejsze wartości oraz bufor, czyli wzmacniacz o wysokiej impedancji wejściowej i małej impedancji wyjściowej.
Jaka proporcja daje bezpieczny zapas
Przy szybkim oszacowaniu przyjmuję, że wejście powinno mieć co najmniej 10 razy większą impedancję niż źródło. Błąd wynikający z obciążenia będzie wtedy zwykle bliski 9%. Jeśli potrzebuję dokładności około 1%, stosuję proporcję rzędu 100:1.
W przypadku dzielnika rezystorowego trzeba brać pod uwagę nie tylko sumę rezystorów, lecz także rezystancję widzianą z punktu pomiarowego. Dla dwóch rezystorów R1 i R2 jest ona równa ich połączeniu równoległemu. To właśnie tę wartość porównuję z wejściem miernika, przetwornika ADC lub wzmacniacza.
Jak obliczyć i zmierzyć wartość w praktyce
Jeżeli znasz napięcie źródła, rezystor testowy oraz napięcie zmierzone na wejściu, możesz skorzystać z prostego układu szeregowego. Dla rezystora Rtest połączonego ze źródłem i badanym wejściem:
Zin = Rtest × Uin / (Us - Uin)
Przykład jest łatwy do policzenia. Źródło ma 5 V, rezystor testowy 100 kΩ, a na badanym wejściu mierzysz 4 V. Otrzymujesz 400 kΩ. Układ pobiera wtedy około 10 µA, więc przed rozpoczęciem pomiaru trzeba sprawdzić, czy źródło rzeczywiście ma pomijalną impedancję w porównaniu z rezystorem testowym.
Pomiar wejścia multimetrem
Wiele multimetrów podaje impedancję własnego wejścia w instrukcji lub na karcie katalogowej. Można też wyznaczyć ją doświadczalnie, porównując napięcie bez miernika i po jego podłączeniu. Przy zwykłym obwodzie stałoprądowym będzie to zazwyczaj wystarczające.
Nie ustawiam jednak multimetru w trybie pomiaru rezystancji i nie przykładam sond do zasilonego aktywnego układu. Taki test może dać przypadkowy wynik, a w skrajnym przypadku uszkodzić miernik lub badany moduł. Wejście wzmacniacza nie jest zwykłym rezystorem, ponieważ zawiera elementy półprzewodnikowe i układy zabezpieczające.
Przeczytaj również: Połączenie równoległe - napięcie, prąd i praktyczne pomiary
Pomiar oscyloskopem i generatorem
Przy sygnale zmiennym używam generatora, rezystora o znanej wartości oraz oscyloskopu. Pomiar wykonuję dla kilku częstotliwości, ponieważ wynik może być inny przy 100 Hz, 10 kHz i 1 MHz. Jeśli amplituda spada wraz z częstotliwością, podejrzewam pojemność wejściową albo filtr w badanym urządzeniu.
Sama sonda też jest częścią obwodu. Sonda 1:1 zwykle obciąża badany punkt znacznie mocniej niż sonda 10:1, która wykorzystuje rezystor szeregowy i współpracuje z wejściem oscyloskopu. Przy szybkich przebiegach istotne stają się także długość przewodu masowego, ekranowanie i sposób podłączenia masy.
Jeżeli badam układ o dużej impedancji źródłowej, zaczynam od sondy 10:1 lub aktywnej. W przeciwnym razie można łatwo uznać zniekształcenie wprowadzone przez pomiar za wadę badanego obwodu.
Co zmienia częstotliwość i konstrukcja wejścia
W obwodzie prądu stałego kondensator po dłuższej chwili można traktować jak przerwę, a cewkę jak element o bardzo małym oporze. Dla sygnału zmiennego sytuacja wygląda inaczej. Reaktancja kondensatora maleje wraz ze wzrostem częstotliwości, zgodnie z zależnością XC = 1 / (2πfC).
Oznacza to, że wejście opisane jako 1 MΩ może przy wysokiej częstotliwości zachowywać się jak znacznie mniejsza impedancja. Przykładowo pojemność 20 pF ma przy około 800 kHz reaktancję rzędu 10 kΩ. Nie znaczy to, że cały oscyloskop ma wtedy 10 kΩ rezystancji, ale badany sygnał może być przez tę pojemność wyraźnie obciążony.
| Rodzaj wejścia | Zaleta | Ograniczenie |
|---|---|---|
| Wysoka impedancja, np. 1 MΩ | Mały pobór prądu i niewielkie obciążenie dla wolnych sygnałów | Większa podatność na zakłócenia i wpływ pojemności |
| Wejście 50 Ω | Dobre dopasowanie szybkich linii i przewidywalne warunki transmisji | Duży prąd obciążenia, szczególnie przy wyższym napięciu |
| Wejście różnicowe | Mierzy różnicę napięć i lepiej odrzuca część zakłóceń wspólnych | Wymaga kontroli zakresu napięcia wspólnego i poprawnego podłączenia |
| Wejście z buforem | Nie obciąża mocno źródła i może zasilać dalszy stopień | Dodaje szumy, ograniczenie pasma oraz własne napięcie niezrównoważenia |
W torach audio zwykle zależy mi na wysokiej impedancji wejściowej, aby nie tłumić sygnału z przetwornika lub przedwzmacniacza. W szybkich układach cyfrowych i pomiarach RF ważniejsze może być kontrolowane dopasowanie 50 Ω. Nie istnieje jedna najlepsza wartość, ponieważ właściwy wybór zależy od częstotliwości, poziomu sygnału i impedancji źródła.
Typowe błędy przy analizie wejścia
Pierwszy błąd polega na utożsamianiu impedancji z rezystancją. Dla zasilania stałego takie uproszczenie często działa, ale przy przebiegach zmiennych może całkowicie pominąć wpływ kondensatorów, cewek i filtrów.
Drugi błąd to odczytanie jednej wartości z dokumentacji bez sprawdzenia częstotliwości. Producent może podać 1 MΩ dla wejścia oscyloskopu, ale równocześnie określić pojemność wejściową na poziomie kilkunastu pikofaradów. Przy wolnym pomiarze pierwsza liczba dominuje, przy szybkim przebiegu druga zaczyna mieć decydujące znaczenie.
Często spotykam też przekonanie, że miernik „niczego nie zmienia”, bo pokazuje napięcie z dużą dokładnością. To nie zawsze prawda. Przy źródle o rezystancji 1 MΩ nawet miernik o wejściu 10 MΩ tworzy zauważalny dzielnik i może zaniżyć odczyt o około 9%.
- Nie pomijaj rezystancji i pojemności przewodów pomiarowych.
- Nie zakładaj, że wejście aktywnego układu ma stałą wartość w całym paśmie.
- Nie używaj trybu omomierza do badania zasilonego modułu.
- Przy dzielniku uwzględniaj wejście ADC, miernika lub wzmacniacza jako dodatkowe obciążenie.
- Przy szybkich sygnałach stosuj możliwie krótkie połączenie masy sondy.
Jeżeli wynik pomiaru wydaje się nielogiczny, najpierw zmieniam sposób pomiaru, a dopiero później podejrzewam uszkodzenie układu. Bardzo często problemem nie jest wadliwy element, tylko niewłaściwie dobrane narzędzie pomiarowe.
Co sprawdzić przed uznaniem pomiaru za wiarygodny
Przed wyciągnięciem wniosków zapisuję cztery informacje: impedancję źródła, parametry wejścia, częstotliwość sygnału oraz sposób podłączenia sondy. Taki krótki zestaw wystarcza, aby ocenić, czy badany punkt został istotnie obciążony.
Jeżeli źródło ma dużą impedancję, stosuję bufor, sondę o większym przełożeniu albo metodę pomiarową o mniejszym wpływie na obwód. Gdy pracuję z szybkimi przebiegami, sprawdzam również pojemność wejściową i dopasowanie przewodu. Dobry pomiar nie tylko pokazuje wartość, lecz także nie zmienia układu bardziej, niż pozwala na to cel diagnostyki.
