Gdy dobierasz akumulator do elektronarzędzia, sprawdzasz zasilacz albo mierzysz gniazdko multimetrem, prędzej czy później trafiasz na wolty. Wyjaśnię, czym jest napięcie elektryczne, jaka jest jego jednostka, jak przeliczać wartości oraz jak bezpiecznie interpretować pomiary w warsztacie i instalacji domowej.
Najważniejsze informacje o napięciu elektrycznym w praktyce
- Wolt (V) jest jednostką napięcia elektrycznego w układzie SI.
- Napięcie opisuje różnicę potencjałów między dwoma punktami obwodu.
- 1 V = 1 J/C, czyli jeden wolt odpowiada jednemu dżulowi energii przypadającemu na kulomb ładunku.
- Do pomiaru napięcia używa się woltomierza lub multimetru, podłączonego równolegle.
- W polskiej instalacji domowej spotkasz zwykle 230 V AC, a w sieci trójfazowej także napięcie międzyfazowe 400 V.
Jaka jest jednostka napięcia elektrycznego
Podstawową jednostką napięcia jest wolt, oznaczany symbolem V. Nazwę jednostki zapisujemy małą literą, natomiast jej symbol wielką literą. Poprawnie powiemy więc „12 woltów” albo zapiszemy „12 V”, a nie „12 Voltów”.

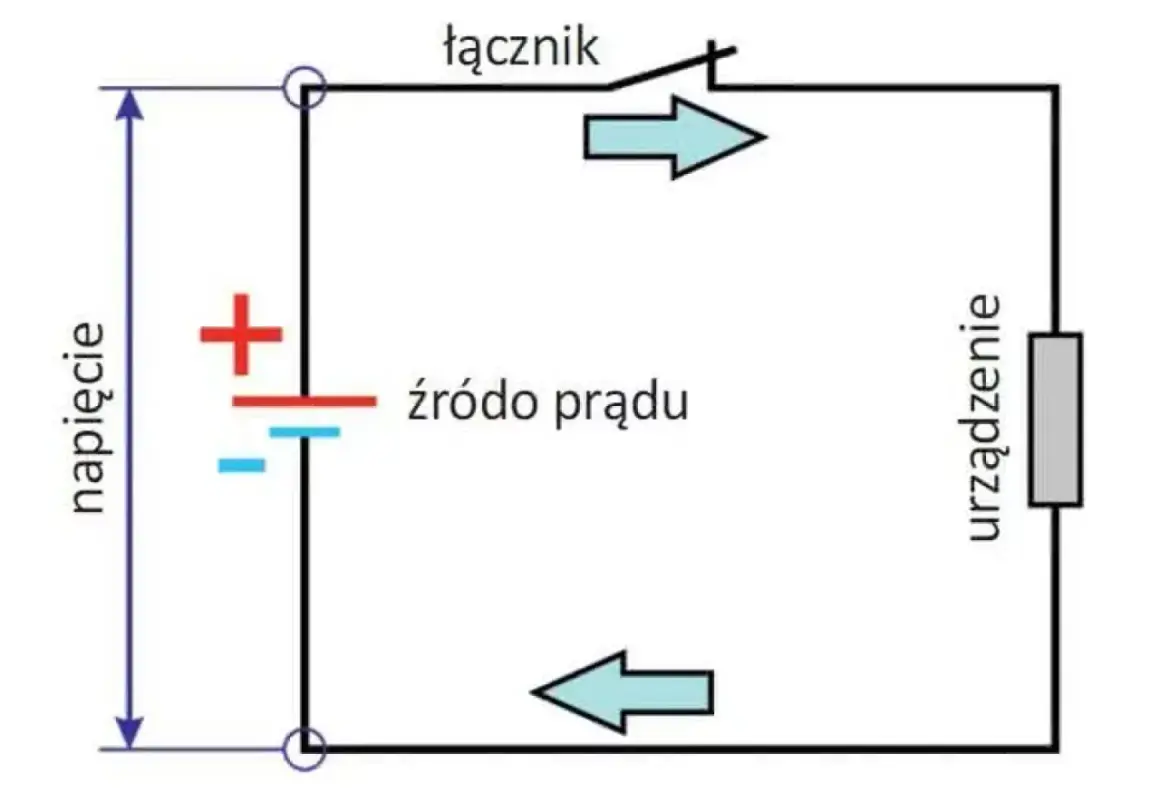

Napięcie elektryczne to różnica potencjałów między dwoma punktami. Najprościej można porównać je do ciśnienia w układzie hydraulicznym. Im większa różnica potencjałów, tym większa zdolność źródła do wymuszenia przepływu prądu, ale sam wysoki odczyt napięcia nie mówi jeszcze, jaki prąd popłynie.
Od strony fizycznej wolt definiuje się zależnością 1 V = 1 J/C. Oznacza to, że ładunek o wartości jednego kulomba zyskuje lub traci energię równą jednemu dżulowi, gdy przechodzi między punktami o różnicy potencjałów jednego wolta.
Symbol i podstawowy wzór
W obliczeniach napięcie najczęściej oznacza się literą U. Można je wyznaczyć ze wzoru:
U = W / q
gdzie U oznacza napięcie, W pracę lub energię, a q ładunek elektryczny. W elektronice i elektrotechnice często korzysta się także z prawa Ohma, czyli U = I × R. Dzięki temu można obliczyć napięcie, gdy znamy natężenie prądu i rezystancję obwodu.
Jak przeliczać wolty, kilowolty i miliwolty
W urządzeniach spotykamy zarówno bardzo małe, jak i bardzo duże wartości. Dlatego oprócz wolta używa się przedrostków układu SI. W warsztacie najczęściej przydają się miliwolt, mikrowolt i kilowolt.
| Jednostka | Symbol | Przeliczenie | Przykładowe zastosowanie |
|---|---|---|---|
| mikrowolt | µV | 1 µV = 0,000001 V | sygnały z czujników i układów pomiarowych |
| miliwolt | mV | 1 mV = 0,001 V | spadki napięcia, sygnały audio |
| wolt | V | jednostka podstawowa | akumulatory, zasilacze, elektronika |
| kilowolt | kV | 1 kV = 1000 V | energetyka i linie wysokiego napięcia |
Przeliczanie jest proste, ale łatwo pomylić mnożnik. 24 V to 0,024 kV, natomiast 2,4 kV to już 2400 V. Przy pracy z elektroniką warto zwracać uwagę na położenie przecinka, ponieważ pomyłka między miliwoltami a woltami może uszkodzić delikatny układ.
Od czego zależy prąd i moc przy danym napięciu
Samo napięcie nie określa jeszcze, ile energii zużyje urządzenie. O zachowaniu obwodu decydują także rezystancja, natężenie oraz moc. Dwa urządzenia podłączone do tego samego źródła 12 V mogą pobierać zupełnie różny prąd.
Prawo Ohma pokazuje zależność między napięciem, prądem i oporem. Jeśli rezystancja pozostaje stała, zwiększenie napięcia powoduje wzrost natężenia. Dla przykładu odbiornik o oporze 6 Ω podłączony do 12 V pobierze około 2 A, ponieważ 12 V ÷ 6 Ω = 2 A.
Moc elektryczną oblicza się ze wzoru P = U × I. Urządzenie pracujące przy 12 V i pobierające 5 A ma moc 60 W. Ta informacja jest ważniejsza przy doborze zasilacza niż samo napięcie, ponieważ zasilacz musi zapewnić właściwe napięcie i odpowiednią wydajność prądową.
Napięcie a natężenie to nie to samo
To jedno z najczęstszych nieporozumień. Wolt mierzy napięcie, a amper służy do określania natężenia prądu. Można mieć źródło o napięciu 12 V, które dostarcza 1 A, oraz inne źródło 12 V zdolne dostarczyć 30 A. Napięcie jest takie samo, ale możliwości zasilania są zupełnie inne.
W praktyce warsztatowej zwracam na to szczególną uwagę przy akumulatorach i zasilaczach LED. Zasilacz o wyższym napięciu może spalić odbiornik, natomiast zasilacz o właściwym napięciu, lecz zbyt małej wydajności prądowej, będzie się przegrzewał albo powodował niestabilną pracę.
Napięcie stałe i przemienne zachowują się inaczej
W napięciu stałym, oznaczanym DC, biegunowość pozostaje zasadniczo niezmienna. Tak działają akumulatory, baterie, powerbanki i większość wyjść zasilaczy elektronicznych. Przy pomiarze trzeba zachować właściwe podłączenie przewodów, ponieważ zamiana sond może dać odczyt ze znakiem minus.
Napięcie przemienne, czyli AC, okresowo zmienia wartość i kierunek. W polskim gniazdku podaje się nominalnie 230 V, ale jest to wartość skuteczna, a nie chwilowy szczyt przebiegu sinusoidalnego. Dla idealnej sinusoidy wartość maksymalna wynosi około 325 V.
To rozróżnienie ma znaczenie przy wyborze miernika. Nie każdy multimetr poprawnie mierzy napięcie przemienne o nietypowym przebiegu, na przykład generowane przez tani falownik lub sterownik silnika. Lepsze przyrządy mają funkcję True RMS, która dokładniej wyznacza wartość skuteczną odkształconego przebiegu.
Przeczytaj również: Jak czytać schemat elektryczny i nie pomylić oznaczeń?
Przykładowe wartości spotykane na co dzień
| Źródło lub obwód | Typowa wartość | Co warto wiedzieć |
|---|---|---|
| Bateria AA | 1,5 V DC | Podczas rozładowania napięcie stopniowo spada. |
| Akumulator elektronarzędzia | 12 V, 18 V lub 20 V DC | Wartość na etykiecie jest nominalna i nie zawsze odpowiada napięciu chwilowemu. |
| USB | 5 V DC | Nowsze standardy szybkiego ładowania mogą podawać również wyższe napięcia. |
| Sterowanie przemysłowe | 24 V DC | Popularne napięcie automatyki i obwodów sterowniczych. |
| Gniazdo jednofazowe | 230 V AC | Wartość skuteczna napięcia sieciowego. |
| Sieć trójfazowa | 400 V AC | Napięcie między przewodami fazowymi. |
Jak prawidłowo zmierzyć napięcie multimetrem
Pomiar napięcia wykonuje się równolegle do badanego elementu. Jedna sonda trafia do pierwszego punktu obwodu, a druga do drugiego. Multimetr odczytuje wtedy różnicę potencjałów między tymi punktami.
- Sprawdź, czy mierzysz napięcie stałe DC czy przemienne AC.
- Przewód czarny podłącz do gniazda oznaczonego COM.
- Przewód czerwony włóż do gniazda V, nie do wejścia prądowego A.
- Ustaw zakres wyższy od spodziewanej wartości, jeśli miernik nie ma automatycznego doboru.
- Przyłóż sondy do dwóch punktów pomiarowych i odczytaj wynik.
Najgroźniejszy błąd polega na pozostawieniu czerwonego przewodu w gnieździe do pomiaru prądu, a potem przyłożeniu sond do gniazdka. W takim układzie można doprowadzić do zwarcia, uszkodzenia miernika, łuku elektrycznego albo poważnego wypadku. Po pomiarze prądu zawsze przekładam przewód z powrotem do gniazda napięciowego.
Przy instalacji sieciowej używam wyłącznie sprawnego miernika z odpowiednią kategorią bezpieczeństwa, na przykład CAT III lub CAT IV, zależnie od miejsca pomiaru. Nie wystarczy sam zakres do 600 V. Liczy się także jakość przewodów, osłony sond i konstrukcja zabezpieczająca przed przepięciami.
Jak rozumieć oznaczenia napięcia na urządzeniach
Napis „18 V” na akumulatorze elektronarzędzia oznacza zwykle napięcie nominalne pakietu. Rzeczywiste napięcie po pełnym naładowaniu może być wyższe, a pod obciążeniem spadać. Dlatego zamiennik powinien mieć zgodne napięcie, właściwy typ chemii, odpowiednią elektronikę zabezpieczającą i kompatybilne złącze.
Przy zasilaczach równie ważna jest polaryzacja. Oznaczenie DC 12 V nie mówi jeszcze, gdzie znajduje się plus. Trzeba sprawdzić symbol polaryzacji, średnicę wtyku oraz wymagany prąd. Odwrotne podłączenie może natychmiast uszkodzić urządzenie, jeśli nie ma ono zabezpieczenia przed zmianą biegunów.
Nie należy też utożsamiać napięcia znamionowego z gwarantowaną stałą wartością. Akumulator 12 V, instalacja samochodowa i zasilacz 12 V zachowują się inaczej. Przy diagnozie usterki mierzę napięcie zarówno bez obciążenia, jak i podczas pracy urządzenia, ponieważ dopiero wtedy widać spadki na przewodach, złączach lub zużytych ogniwach.
Co naprawdę trzeba zapamiętać o woltach
Jednostką napięcia jest wolt (V), a napięcie opisuje różnicę potencjałów między dwoma punktami. Do podstawowych obliczeń wystarczą zależności U = W/q, U = I × R oraz P = U × I, ale w praktyce równie ważne są rodzaj napięcia, wartość skuteczna i warunki pomiaru.
Jeżeli pracujesz przy elektronarzędziach, zacznij od sprawdzenia napięcia nominalnego, rodzaju zasilania i polaryzacji. Przy instalacji sieciowej dodaj do tego kategorię bezpieczeństwa miernika oraz zasadę, że napięcie mierzy się równolegle. Te proste nawyki ograniczają ryzyko pomyłki i pomagają szybciej znaleźć przyczynę problemu.
