Dobór rezystora, sprawdzenie przewodu albo diagnoza usterki w elektronarzędziu często zaczynają się od jednego prostego obliczenia. Pokażę podstawowy wzór na rezystancję, jego przekształcenia, obliczenia dla przewodnika i połączeń rezystorów, a także praktyczne sposoby weryfikacji wyniku multimetrem.
Najważniejsze wzory pozwalają szybko policzyć opór w większości prostych obwodów
- Prawo Ohma: rezystancja wynosi R = U / I.
- Jednostka: rezystancję podaje się w omach, czyli Ω.
- Przewodnik: R = ρ · l / A, więc dłuższy przewód ma większy opór.
- Połączenie szeregowe: rezystancje dodają się.
- Połączenie równoległe: wynik jest mniejszy niż najmniejsza rezystancja w gałęzi.
- Moc: przed montażem trzeba sprawdzić nie tylko opór, ale też moc znamionową rezystora.
Najprostszy wzór wynika z prawa Ohma
Jeżeli znam napięcie i natężenie prądu, rezystancję obliczam ze wzoru R = U / I. R oznacza rezystancję w omach, U napięcie w woltach, a I natężenie prądu w amperach.
Przykład jest prosty. Gdy na rezystorze występuje napięcie 12 V, a płynie przez niego prąd 0,2 A, otrzymujemy R = 12 V / 0,2 A = 60 Ω. Taki wynik mówi, jaki opór elektryczny ma element w konkretnym punkcie pracy.
| Znane wartości | Wzór | Przykład |
|---|---|---|
| Napięcie i prąd | R = U / I | 12 V / 0,2 A = 60 Ω |
| Rezystancja i prąd | U = R · I | 60 Ω · 0,2 A = 12 V |
| Napięcie i rezystancja | I = U / R | 12 V / 60 Ω = 0,2 A |
W praktyce najczęściej znamy napięcie zasilania i wartość rezystora, a dopiero potem wyliczamy prąd. Przy zasilaniu 24 V i rezystorze 120 Ω prąd wyniesie 0,2 A. Trzeba jednak pamiętać, że prawo Ohma opisuje idealną zależność, a nie każdy element zachowuje się jak rezystor o stałej wartości.
Co oznacza jednostka Ω
Jeden om to rezystancja elementu, przez który przy napięciu 1 V płynie prąd 1 A. W warsztacie częściej spotykam wartości podawane jako kΩ i MΩ.
- 1 kΩ = 1000 Ω,
- 1 MΩ = 1 000 000 Ω,
- 1 mΩ = 0,001 Ω.
Przy przepisywaniu wartości łatwo zgubić przedrostek. Rezystor 4,7 kΩ ma 4700 Ω, a nie 4,7 Ω. To drobny błąd, który w układzie sterującym może całkowicie zmienić prąd.
Rezystancja przewodu zależy od materiału i wymiarów
Gdy obliczam opór kabla, drutu lub ścieżki, korzystam ze wzoru R = ρ · l / A. Symbol ρ oznacza rezystywność materiału, l długość przewodnika, a A pole jego przekroju poprzecznego.
Zależność jest intuicyjna. Dłuższy przewód zwiększa opór, natomiast większy przekrój go zmniejsza. Dlatego cienki, długi przewód może powodować wyraźny spadek napięcia, szczególnie przy zasilaniu silników, grzałek i innych odbiorników pobierających duży prąd.
| Wielkość | Symbol | Jednostka | Wpływ na rezystancję |
|---|---|---|---|
| Rezystywność materiału | ρ | Ω·m | Im większa, tym większy opór |
| Długość przewodnika | l | m | Dwukrotne wydłużenie podwaja opór |
| Pole przekroju | A | m² | Dwukrotne zwiększenie przekroju zmniejsza opór o połowę |
Dla przykładu przewód miedziany o długości 10 m i przekroju 1,5 mm² ma rezystancję około 0,12 Ω dla jednej żyły w temperaturze pokojowej. W obwodzie z przewodem doprowadzającym i powrotnym trzeba uwzględnić około 20 m całkowitej długości, więc opór przewodów będzie w przybliżeniu dwa razy większy.
Temperatura potrafi zmienić wynik
Rezystancja metali zwykle rośnie wraz z temperaturą. W przewodach miedzianych wzrost może mieć znaczenie przy długotrwałym obciążeniu, gdy żyła mocno się nagrzewa. Dlatego obliczenie wykonane dla 20°C nie zawsze opisuje warunki pracy przewodu w zamkniętej obudowie elektronarzędzia.
W prostych naprawach wystarczy przyjąć temperaturę otoczenia, ale przy dużych prądach trzeba uwzględnić spadek napięcia i nagrzewanie. Sam wynik w omach nie mówi jeszcze, czy przewód ma odpowiednią obciążalność.
Połączenie szeregowe i równoległe zmienia wynik
W szeregu prąd płynie przez każdy rezystor po kolei, dlatego rezystancja zastępcza jest sumą wszystkich elementów. Stosuję wzór Rz = R1 + R2 + R3 + ....
Dwa rezystory 100 Ω i 220 Ω połączone szeregowo dają 320 Ω. Takie połączenie wykorzystuje się między innymi do zwiększania oporu, ograniczania prądu lub rozkładania wydzielanej mocy na kilka elementów.
W połączeniu równoległym każdy rezystor jest podłączony do tych samych dwóch punktów obwodu. Dla dwóch elementów wygodny jest wzór Rz = (R1 · R2) / (R1 + R2).
Po połączeniu równoległym rezystorów 100 Ω i 220 Ω otrzymamy około 68,75 Ω. To mniej niż 100 Ω, czyli mniej niż najmniejsza rezystancja w układzie. Przy większej liczbie gałęzi można użyć wzoru 1/Rz = 1/R1 + 1/R2 + 1/R3.
| Układ | Wzór | Przykład | Kontrola wyniku |
|---|---|---|---|
| Szeregowy | Rz = R1 + R2 | 100 Ω + 220 Ω = 320 Ω | Wynik większy od każdego elementu |
| Równoległy, dwa rezystory | Rz = R1 · R2 / (R1 + R2) | 100 Ω i 220 Ω = 68,75 Ω | Wynik mniejszy od najmniejszego elementu |
| Dwa identyczne równolegle | Rz = R / 2 | 2 × 1 kΩ = 500 Ω | Opór spada o połowę |
Najczęstsza pomyłka polega na dodawaniu rezystorów równoległych tak, jakby były połączone szeregowo. Ja zawsze sprawdzam wynik skrajnym warunkiem: w szeregu musi być większy od największej wartości, a równolegle mniejszy od najmniejszej.

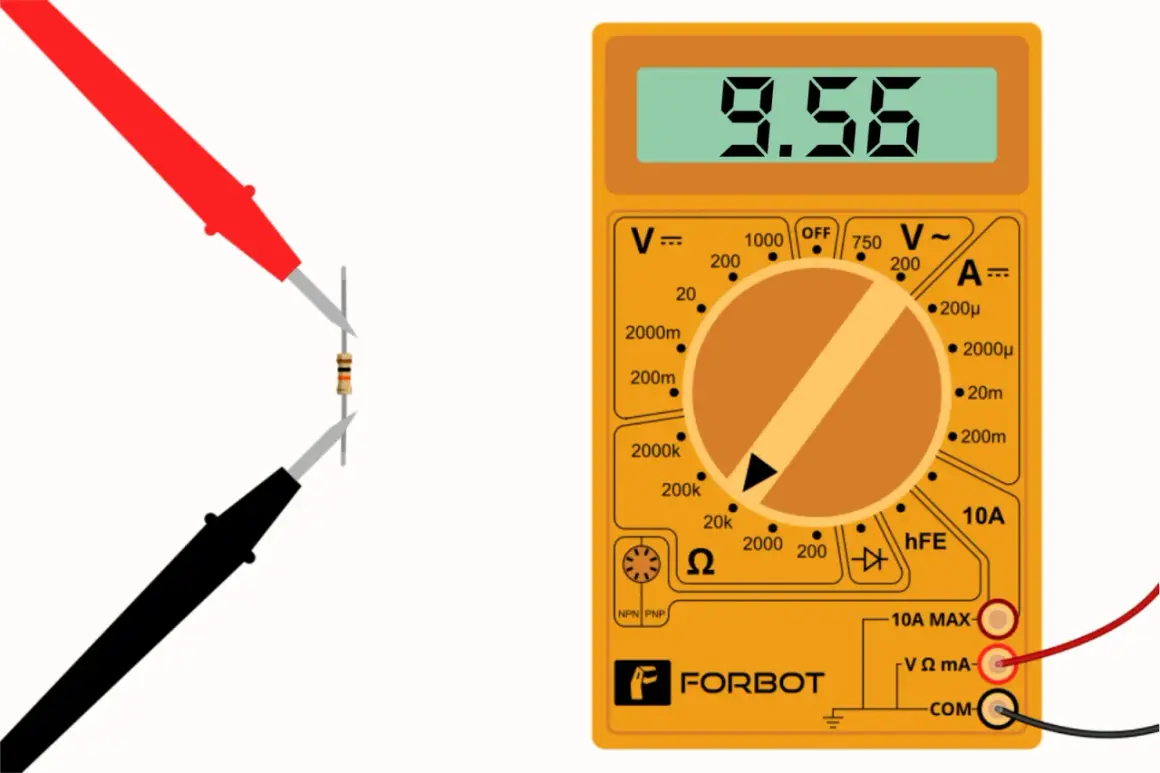

Jak sprawdzić rezystancję multimetrem
Obliczenie warto potwierdzić pomiarem, szczególnie gdy diagnozuję uszkodzony przewód, wyłącznik albo uzwojenie. Multimetr ustawiam na pomiar rezystancji, przykładam sondy do badanego elementu i odczytuję wynik w omach.
- Odłącz zasilanie badanego urządzenia.
- Odczekaj i rozładuj kondensatory, jeśli występują w układzie.
- Wybierz odpowiedni zakres pomiarowy lub tryb automatyczny.
- Przyłóż sondy do końców badanego elementu.
- Porównaj wskazanie z wartością obliczoną albo nominalną.
Pomiar rezystora pozostawionego w płytce może być mylący, ponieważ prąd pomiarowy przechodzi także przez inne gałęzie. Gdy wynik budzi wątpliwości, odłączam przynajmniej jedną końcówkę elementu. W przeciwnym razie multimetr może pokazać rezystancję zastępczą całego fragmentu obwodu, a nie badanego rezystora.
Kiedy pomiar omomierzem jest niewłaściwy
Nie mierzę rezystancji w obwodzie znajdującym się pod napięciem. Grozi to błędnym odczytem, a w niektórych sytuacjach także uszkodzeniem miernika. Przy pracującym układzie bezpieczniej analizować napięcie na elemencie i prąd w gałęzi, a potem obliczyć R = U / I.
Trzeba też uważać na elementy nieliniowe. Żarówka, termistor, dioda czy uzwojenie silnika nie zawsze mają jedną stałą rezystancję. Odczyt z multimetru jest wtedy rezystancją w warunkach pomiaru, a nie pełnym opisem zachowania elementu podczas pracy.
Sam opór nie wystarczy do doboru rezystora
Przed zamontowaniem elementu sprawdzam również moc, jaka się na nim wydzieli. Podstawowe wzory to P = U · I, P = I² · R oraz P = U² / R.
Rezystor 100 Ω podłączony do 12 V pobiera prąd 0,12 A, a wydzielana moc wynosi 1,44 W. Element o mocy znamionowej 0,25 W szybko by się przegrzał, mimo że jego rezystancja byłaby prawidłowa.
W układach pracujących ciągle dobieram moc rezystora z zapasem, często co najmniej dwukrotnie większą od obliczonej. Nie jest to sztywna reguła dla każdej konstrukcji, bo znaczenie ma temperatura obudowy, wentylacja, czas pracy i sposób montażu. W elektronarzędziach szczególnie ważne są także drgania oraz nagrzewanie sąsiednich elementów.
Przeczytaj również: Rodzaje diod i ich zastosowania - jak wybrać właściwą?
Odczyt wartości z kodu paskowego
Jeśli na rezystorze nie ma czytelnego nadruku, wartość można odczytać z kolorowych pasków. W typowym kodzie czteropaskowym dwa pierwsze paski tworzą liczbę, trzeci jest mnożnikiem, a czwarty określa tolerancję.
| Paski | Znaczenie |
|---|---|
| Brązowy, czarny, czerwony, złoty | 10 · 100 = 1000 Ω, czyli 1 kΩ, tolerancja ±5% |
| Żółty, fioletowy, brązowy, złoty | 47 · 10 = 470 Ω, tolerancja ±5% |
| Czerwony, czerwony, pomarańczowy, złoty | 22 · 1000 = 22 kΩ, tolerancja ±5% |
Przy odczycie zaczynam od strony, z której paski są bliżej siebie. Pasek tolerancji, zwykle złoty albo srebrny, znajduje się przy końcu elementu i jest wyraźnie odsunięty. Gdy kolory są wyblakłe, rozsądniej porównać wynik z dokumentacją lub zmierzyć rezystor po odlutowaniu jednej końcówki.
Krótka kontrola wyniku chroni przed kosztowną pomyłką
Najpierw sprowadzam wszystkie wartości do zgodnych jednostek, dopiero później podstawiam je do wzoru. To szczególnie ważne przy obliczeniach przewodów, gdzie przekrój podany w mm² trzeba konsekwentnie uwzględnić razem z właściwą wartością rezystywności.
Po obliczeniu sprawdzam trzy rzeczy: czy jednostka końcowa to Ω, czy wynik pasuje do rodzaju połączenia oraz czy moc elementu ma wystarczający zapas. Taka krótka kontrola często ujawnia błąd przecinka, pomylony przedrostek albo nieprawidłowo rozpoznaną topologię obwodu.
W prostym obwodzie najważniejsze pozostaje R = U / I, ale dobry wynik to dopiero początek. W praktyce trzeba jeszcze uwzględnić temperaturę, tolerancję, moc znamionową i wpływ pozostałych elementów. Dzięki temu obliczenie rezystancji przekłada się na bezpieczną i trwałą naprawę, a nie tylko poprawną liczbę na kartce.
