Gdy urządzenie działa słabiej niż powinno, akumulator szybko się rozładowuje albo zasilacz nie daje oczekiwanych parametrów, pierwszym podejrzanym bywa napięcie. Pytanie, jak obliczyć napięcie, prowadzi zwykle do prawa Ohma, zależności między mocą i prądem, obliczania spadków napięcia oraz poprawnego pomiaru multimetrem.
Najważniejsze zależności pozwalają szybko wyznaczyć napięcie
- Prawo Ohma daje wzór U = I × R.
- Znając moc i prąd, napięcie obliczysz ze wzoru U = P / I.
- Dla odbiornika rezystancyjnego można użyć także zależności U = √(P × R).
- Spadek napięcia w przewodzie wynosi ΔU = I × R.
- Multimetr podłącza się do pomiaru napięcia równolegle, nigdy szeregowo.
- W sieci domowej 230 V oznacza zwykle wartość skuteczną napięcia przemiennego.
Najprostszy sposób wykorzystuje prawo Ohma
W typowym obwodzie napięcie oznacza różnicę potencjałów między dwoma punktami. Jednostką jest wolt, oznaczany symbolem V. W praktyce warsztatowej najczęściej wyznaczam je z prawa Ohma, ponieważ łączy ono trzy podstawowe wielkości: napięcie, natężenie prądu i rezystancję.
Podstawowy wzór wygląda tak:
U = I × R
- U oznacza napięcie w woltach,
- I oznacza natężenie prądu w amperach,
- R oznacza rezystancję w omach.
Przykład jest prosty. Jeżeli przez rezystor o oporze 24 Ω płynie prąd 0,5 A, napięcie na jego zaciskach wynosi:
U = 0,5 A × 24 Ω = 12 V
To właśnie ten schemat obliczeń przydaje się przy rezystorach, grzałkach, żarówkach i innych elementach, których zachowanie można w danym zakresie uznać za rezystancyjne. Trzeba jednak pamiętać, że dioda, silnik, żarówka z włóknem czy układ elektroniczny nie zawsze mają stałą rezystancję, więc wynik może być tylko przybliżeniem.
Jak przekształcić wzór
Jeśli znasz napięcie i prąd, obliczysz rezystancję:
R = U / I
Jeżeli znasz napięcie i rezystancję, wyznaczysz prąd:
I = U / R
Ja przed podstawieniem danych zawsze sprawdzam jednostki. Rezystancję trzeba podać w omach, a prąd w amperach. Przykładowo 250 mA = 0,25 A, natomiast 2 kΩ = 2000 Ω. Ten etap wygląda banalnie, ale właśnie pomijanie przedrostków powoduje większość błędów w prostych obliczeniach.
Napięcie można wyznaczyć także z mocy i prądu
Gdy na tabliczce znamionowej urządzenia podano moc oraz pobierany prąd, wygodniejszy będzie wzór wynikający z zależności P = U × I. Po przekształceniu otrzymujemy:
U = P / I
Dla urządzenia o mocy 120 W, które pobiera prąd 10 A, napięcie wynosi:
U = 120 W / 10 A = 12 V
Tak można szybko sprawdzić, czy parametry zasilacza pasują do odbiornika. Jeżeli urządzenie ma moc 60 W i pracuje przy napięciu 12 V, jego prąd znamionowy wynosi około 5 A. Zasilacz powinien mieć napięcie zgodne z wymaganiami urządzenia, a jego dopuszczalny prąd nie może być niższy od potrzeb odbiornika.
Wzór z rezystancją
Jeżeli znasz moc i rezystancję odbiornika, napięcie obliczysz ze wzoru:
U = √(P × R)
Dla grzałki o mocy 1000 W i rezystancji 52,9 Ω otrzymamy:
U = √(1000 × 52,9) ≈ 230 V
Ten sposób dobrze sprawdza się przy elementach grzejnych i innych odbiornikach o charakterze rezystancyjnym. Przy silniku, transformatorze albo zasilaczu impulsowym trzeba uwzględnić dodatkowe zjawiska, między innymi przesunięcie fazowe, sprawność i prąd rozruchowy.
Gdy urządzenie pracuje przy prądzie przemiennym
Dla odbiorników jednofazowych o charakterze indukcyjnym moc czynna zależy również od współczynnika mocy. Wtedy stosuje się zależność:
P = U × I × cos φ
Po przekształceniu:
U = P / (I × cos φ)
Jeżeli urządzenie pobiera 1000 W, prąd wynosi 5 A, a współczynnik mocy cos φ = 0,8, napięcie wynosi:
U = 1000 / (5 × 0,8) = 250 V
Wynik odbiega od typowych 230 V, co pokazuje, że podawanie samej mocy i prądu nie zawsze wystarcza do oceny urządzenia. Przy instalacjach trójfazowych dochodzi jeszcze czynnik √3, a dla mocy czynnej stosuje się wzór P = √3 × U × I × cos φ.
Spadek napięcia wymaga uwzględnienia przewodu
Źródło może mieć prawidłowe napięcie, a mimo to na końcu długiego przewodu odbiornik otrzyma zbyt małą wartość. Powodem jest rezystancja przewodu, na której odkłada się część napięcia. Spadek obliczamy ze wzoru:
ΔU = I × R przewodu
Rezystancję przewodu można oszacować zależnością:
R = ρ × l / A
- ρ to rezystywność materiału przewodu,
- l to długość przewodu w metrach,
- A to przekrój żyły w milimetrach kwadratowych.
W obwodzie zasilającym odbiornik prąd płynie zwykle tam i z powrotem, więc do obliczeń trzeba uwzględnić długość obu żył. Dla uproszczenia, jeśli całkowita rezystancja przewodów wynosi 0,2 Ω, a prąd ma wartość 5 A, spadek wyniesie:
ΔU = 5 A × 0,2 Ω = 1 V
Przy instalacji 12 V oznacza to utratę ponad 8% napięcia. Właśnie dlatego w elektronarzędziach akumulatorowych, oświetleniu niskonapięciowym i instalacjach samochodowych przekrój oraz długość przewodów mają tak duże znaczenie. Przy 230 V ten sam spadek procentowo będzie znacznie mniej odczuwalny.
Dzielnik napięcia
Jeżeli dwa rezystory są połączone szeregowo, napięcie na jednym z nich można wyznaczyć za pomocą dzielnika napięcia:
U wy = U we × R2 / (R1 + R2)
Dla źródła 12 V, rezystora R1 o wartości 1 kΩ i R2 o wartości 2 kΩ napięcie na R2 wyniesie:
U wy = 12 × 2000 / 3000 = 8 V
Dzielnik działa poprawnie tylko wtedy, gdy podłączone obciążenie nie pobiera dużego prądu. Gdy do wyjścia dołączysz urządzenie o małej rezystancji, wynik może wyraźnie spaść. To częsty błąd przy budowie prostych układów sterujących, dlatego do zasilania odbiornika lepiej użyć stabilizatora lub przetwornicy niż przypadkowego dzielnika.
Napięcie stałe i przemienne liczy się trochę inaczej
Przy napięciu stałym, na przykład z akumulatora 12 V, wartość jest w przybliżeniu stała. Biegunowość ma znaczenie, więc zamiana przewodów pomiarowych spowoduje zwykle pojawienie się znaku minus, ale nie zmieni samej wartości bezwzględnej.
W przypadku prądu przemiennego napięcie zmienia się w czasie. W polskiej sieci energetycznej podawane 230 V oznacza wartość skuteczną, a nie najwyższy punkt sinusoidy. Dla przebiegu sinusoidalnego wartość maksymalna wynosi około:
U max = U skuteczne × √2
Czyli:
U max = 230 V × 1,414 ≈ 325 V
Do obliczeń mocy zwykłego odbiornika rezystancyjnego wykorzystuje się jednak 230 V, a nie 325 V. Wartość skuteczna odpowiada takiemu napięciu stałemu, które wywołałoby podobny efekt cieplny w tym samym rezystorze.
W obwodach z cewką lub kondensatorem samo prawo Ohma w postaci U = I × R nie wystarcza. Rezystancję zastępuje wtedy impedancja, czyli całkowity opór dla prądu przemiennego uwzględniający także przesunięcie fazowe. W prostych zadaniach warsztatowych można to pominąć tylko wtedy, gdy odbiornik jest wyraźnie rezystancyjny.

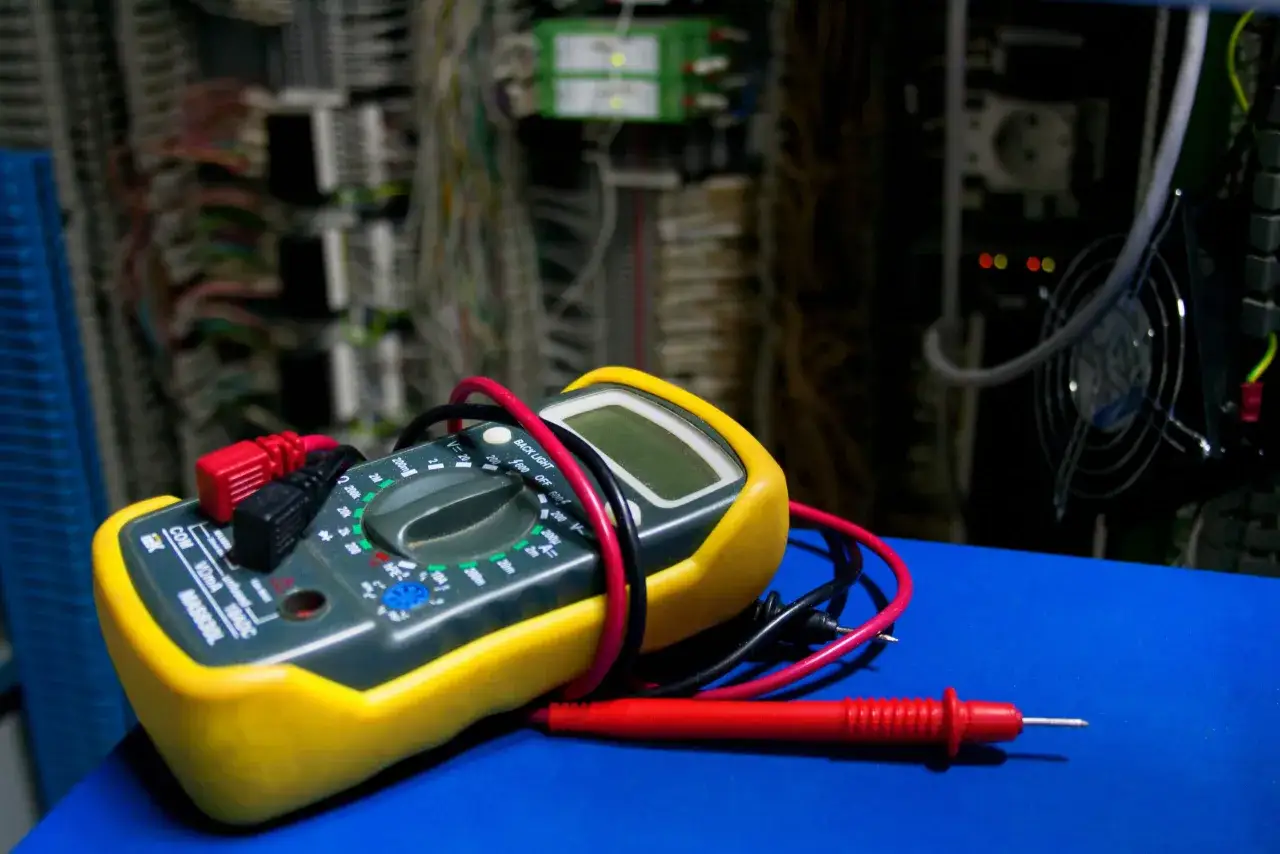

Pomiar multimetrem potwierdza obliczenia
Obliczenie pokazuje wartość teoretyczną, natomiast multimetr pozwala sprawdzić napięcie w rzeczywistym układzie. Ja zaczynam od ustalenia, czy mierzę DC, czyli napięcie stałe, czy AC, czyli napięcie przemienne. Później wybieram zakres wyższy od spodziewanej wartości i dopiero po odczycie zmniejszam go, jeśli miernik na to pozwala.
- Wtyczkę czarnego przewodu włóż do gniazda COM.
- Czerwony przewód włóż do gniazda oznaczonego V, nie do gniazda pomiaru prądu.
- Ustaw właściwy rodzaj napięcia i zakres.
- Przyłóż końcówki pomiarowe do dwóch punktów, między którymi chcesz sprawdzić różnicę potencjałów.
- Odczytaj wynik i porównaj go z wartością obliczoną lub znamionową.
Napięcie mierzy się równolegle do badanego elementu. Podłączenie miernika w trybie pomiaru napięcia szeregowo zwykle nie daje poprawnego wyniku. Z kolei ustawienie przewodu w gnieździe amperomierza i przyłożenie go bezpośrednio do źródła może spowodować zwarcie oraz uszkodzenie miernika.
Przeczytaj również: Faza w gniazdku po lewej czy prawej? Sprawdź, jak to ustalić
Bezpieczeństwo przy wyższych napięciach

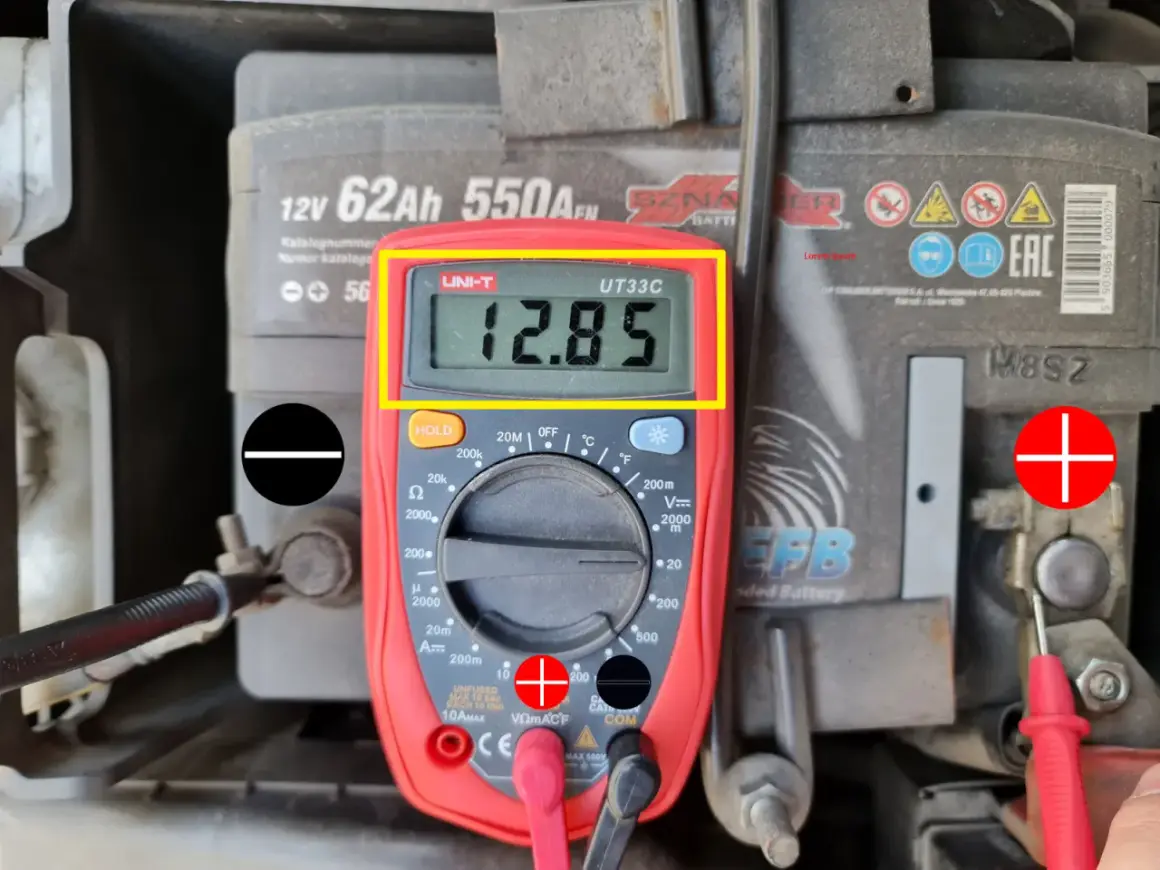

Pomiar akumulatora 9 V lub 12 V jest dobrym ćwiczeniem, ale pomiar w instalacji 230 V to już praca wymagająca odpowiedniego sprzętu i doświadczenia. Miernik oraz przewody pomiarowe muszą mieć kategorię pomiarową i zakres napięcia odpowiedni do badanego miejsca, na przykład CAT III 600 V dla określonych pomiarów instalacyjnych.
Nie używam uszkodzonych przewodów, nie zmieniam funkcji miernika podczas kontaktu z obwodem i nie dotykam metalowych części końcówek. Przy otwartych rozdzielnicach lub obwodach sieciowych rozsądniejszym rozwiązaniem jest zlecenie pomiaru elektrykowi z właściwymi kwalifikacjami. Napięcie może być obecne nawet wtedy, gdy urządzenie pozornie nie pracuje.
Najczęstsze błędy przy obliczaniu napięcia
- Podstawianie miliamperów zamiast amperów. Prąd 250 mA trzeba zapisać jako 0,25 A.
- Mylenie mocy z energią. Moc podaje się w watach, a zużytą energię najczęściej w kilowatogodzinach.
- Pomijanie spadku na przewodach. Napięcie źródła nie musi być równe napięciu na zaciskach odbiornika.
- Używanie wzoru dla prądu stałego przy silniku AC. Trzeba uwzględnić współczynnik mocy i impedancję.
- Traktowanie 230 V jako wartości maksymalnej. Jest to wartość skuteczna napięcia przemiennego.
- Zakładanie stałej rezystancji żarówki lub silnika. Ich parametry zmieniają się podczas pracy, między innymi pod wpływem temperatury i obciążenia.
Dobrym nawykiem jest wykonanie szybkiego sprawdzenia wyniku. Jeśli z obliczeń dla urządzenia 12 V wychodzi 1200 V, problemem prawie na pewno jest jednostka, przekształcenie wzoru albo błędnie odczytana tabliczka znamionowa. Taka kontrola zajmuje chwilę, a często oszczędza późniejszego szukania usterki w niewłaściwym miejscu.
Od wzoru do bezpiecznej decyzji przy urządzeniu
Najczęściej wystarczy zapamiętać trzy zależności: U = I × R, U = P / I oraz ΔU = I × R dla spadku na przewodzie. Potem trzeba już tylko dobrać wzór do danych, pilnować jednostek i sprawdzić, czy odbiornik pracuje przy prądzie stałym, przemiennym czy w układzie z istotnym obciążeniem indukcyjnym.
W praktyce najlepszy rezultat daje połączenie obliczeń z pomiarem. Najpierw wyznaczam wartość teoretyczną, potem sprawdzam napięcie multimetrem w odpowiednim miejscu obwodu i dopiero wtedy oceniam, czy problem leży w źródle, przewodach, połączeniach czy samym odbiorniku.
