Radio samochodowe można zasilić bezpośrednio z akumulatora, ale samo połączenie dwóch przewodów nie wystarczy, jeśli zależy Ci na bezpieczeństwie i zachowaniu pamięci ustawień. Pytanie, jak podłączyć radio samochodowe do akumulatora, wymaga rozróżnienia przewodu stałego plusa, zasilania ACC oraz masy, a także zastosowania właściwego bezpiecznika. Poniżej pokazuję przygotowanie instalacji, schemat połączeń, testowanie i sposób, który ogranicza ryzyko rozładowania akumulatora.
Najważniejsze połączenie to plus stały, ACC i pewna masa
- Żółty przewód zwykle odpowiada za stałe zasilanie i pamięć radia.
- Czerwony przewód najczęściej jest wejściem ACC, czyli zasilaniem po stacyjce.
- Czarny przewód łączy się z minusem akumulatora albo solidnym punktem masowym karoserii.
- Bezpiecznik montuj na przewodzie dodatnim możliwie blisko akumulatora.
- Do krótkiego testu można połączyć czerwony i żółty z plusem, ale nie jest to dobre rozwiązanie stałe.
Co trzeba rozpoznać przed podłączeniem

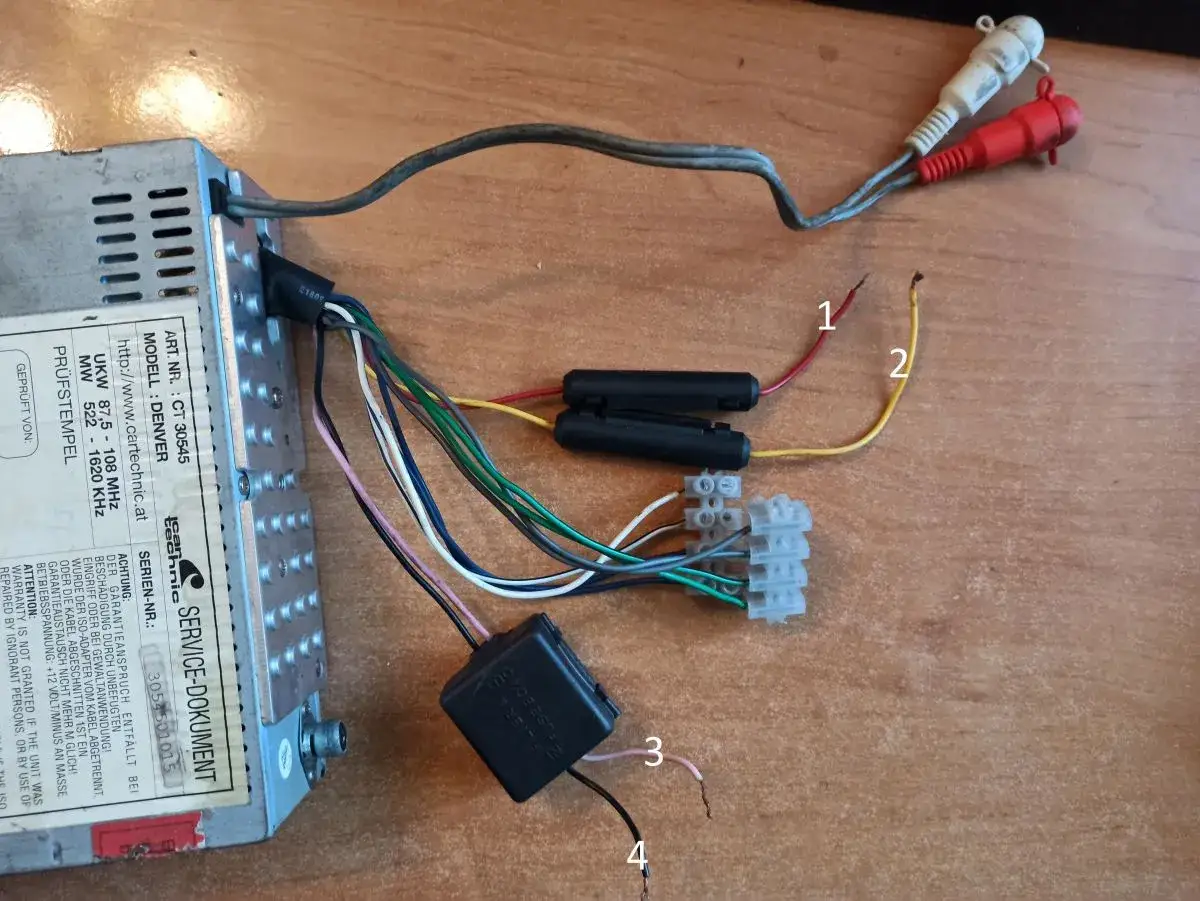

Standardowe radio samochodowe ma zwykle trzy podstawowe przewody zasilające. Kolory są pomocną wskazówką, lecz nie traktuję ich jako ostatecznego dowodu, ponieważ producenci i gotowe przejściówki ISO potrafią zamieniać przewody miejscami. Najpierw sprawdź opis na obudowie, schemat w instrukcji lub oznaczenia przy kostce.
| Przewód | Typowe oznaczenie | Funkcja | Gdzie podłączyć |
|---|---|---|---|
| Żółty | BAT, B+, Memory | Stałe zasilanie i podtrzymanie pamięci | +12 V obecne także po wyłączeniu zapłonu |
| Czerwony | ACC, Ignition | Sygnał włączający radio | +12 V po stacyjce albo przez przełącznik |
| Czarny | GND, Ground | Masa zasilania | Minus akumulatora lub czysty punkt karoserii |
| Niebieski lub niebiesko-biały | ANT, REM | Sterowanie anteną elektryczną lub wzmacniaczem | Nie łączyć na stałe z plusem bez potrzeby |
W samochodzie z klasyczną kostką ISO przewody zasilające mogą być już doprowadzone do odpowiednich pinów. W starszych, przerabianych lub nietypowych instalacjach lepiej użyć multimetru. Przy wyłączonym zapłonie przewód stałego plusa powinien mieć około 12,4-12,8 V względem masy. Po uruchomieniu silnika napięcie ładowania zwykle wzrasta do około 13,8-14,7 V.
Jak przygotować przewody i zabezpieczenie
Do prostego podłączenia potrzebujesz multimetru, przewodu zasilającego, oprawki bezpiecznikowej, konektorów lub zaciskanych tulejek, koszulki termokurczliwej oraz przełącznika, jeśli radio ma działać bez stacyjki. Przy krótkim odcinku wystarczy zwykle przewód o przekroju 1,0-1,5 mm², ale zawsze sprawdź zalecenia producenta i długość prowadzonej trasy.
Bezpiecznik powinien znajdować się na przewodzie dodatnim, najlepiej w odległości kilku lub kilkunastu centymetrów od klemy akumulatora. Jego wartość dobierz zgodnie z instrukcją radia. W wielu popularnych urządzeniach spotyka się 10-15 A, lecz nie wolno wkładać większego bezpiecznika tylko dlatego, że poprzedni się przepala.
Bezpieczne prowadzenie przewodu
Jeśli przewód przechodzi przez grodź komory silnika, zastosuj gumową przelotkę. Ostry metal może po pewnym czasie przeciąć izolację i doprowadzić do zwarcia z karoserią. Połączenia najlepiej zacisnąć albo przylutować i zabezpieczyć termokurczem, ponieważ zwykłe skręcenie przewodów oraz owinięcie ich taśmą szybko prowadzi do utleniania i spadków napięcia.
Przed pracą odłącz ujemną klemę akumulatora. Dzięki temu przypadkowe dotknięcie przewodem dodatnim metalowej części samochodu nie spowoduje zwarcia podczas montażu.
Podłączenie radia krok po kroku
- Odłącz ujemną klemę akumulatora i przygotuj przewody tak, aby żaden nie miał odsłoniętych, luźnych końców.
- Podłącz przewód z bezpiecznikiem do dodatniego bieguna akumulatora.
- Połącz żółty przewód radia z zabezpieczonym źródłem stałego napięcia 12 V.
- Podłącz czerwony przewód do obwodu ACC, przełącznika lub tymczasowo do tego samego plusa podczas testu.
- Połącz czarny przewód z minusem akumulatora albo oczyszczonym, metalowym punktem masowym.
- Podłącz głośniki zgodnie ze schematem radia. Każdy głośnik powinien mieć własną parę przewodów.
- Załóż bezpiecznik, podłącz akumulator i sprawdź działanie urządzenia.
+ akumulatora
|
bezpiecznik
|
żółty BAT
czerwony ACC
|
- akumulatora
|
czarny GNDDo krótkiego testu na stole czerwony i żółty przewód można połączyć razem z plusem akumulatora, a czarny z minusem. Radio powinno się wtedy uruchomić, lecz taki układ pozostawia je stale pod napięciem. Podczas testu nie musisz podłączać przewodu niebieskiego, chyba że radio steruje anteną elektryczną lub dodatkowym wzmacniaczem.
O czym pamiętać przy głośnikach
W wielu współczesnych radiach wyjścia głośnikowe są układami mostkowymi. Oznacza to, że nie wolno łączyć przewodów ujemnych głośników z karoserią ani zwierać ich ze sobą. Każdy głośnik podłącz do właściwej pary, na przykład biały i biało-czarny dla jednego kanału.
Stały plus czy zasilanie po stacyjce
Bezpośrednie podłączenie obu przewodów plusowych do akumulatora ma sens głównie podczas testu, w pojeździe bez klasycznej stacyjki albo przy montażu radia w warsztatowym stanowisku. W codziennym samochodzie lepszy jest układ, w którym żółty przewód ma stałe 12 V, a czerwony dostaje napięcie dopiero po włączeniu zapłonu.
| Rozwiązanie | Zaleta | Ryzyko lub ograniczenie |
|---|---|---|
| Żółty i czerwony na stałym plusie | Radio działa bez kluczyka i łatwo je uruchomić | Może rozładować akumulator po pozostawieniu włączonego urządzenia |
| Żółty na stałym plusie, czerwony na ACC | Zachowana pamięć i automatyczne wyłączanie radia | Trzeba znaleźć właściwy przewód po stacyjce |
| Żółty na stałym plusie, czerwony przez przełącznik | Prosty montaż w pojeździe bez ACC | Trzeba pamiętać o ręcznym wyłączeniu |
| Zasilanie przez przekaźnik | Odciąża instalację sterującą i dobrze sprawdza się przy dłuższych przewodach | Wymaga dodatkowego elementu i poprawnego sterowania |
Jeżeli radio po wyłączeniu zapłonu gubi stacje, zegar lub ustawienia dźwięku, najczęściej zamieniono przewody żółty i czerwony albo nie ma stałego napięcia na wejściu BAT. Nie sugeruj się wyłącznie kolorami w samochodzie. Sprawdź miernikiem, na którym przewodzie napięcie pozostaje także przy wyjętym kluczyku.
Jak sprawdzić instalację po montażu
Po włączeniu radia obserwuj nie tylko to, czy pojawił się dźwięk. Sprawdź, czy urządzenie nie resetuje się przy zwiększeniu głośności, czy pamięta ustawienia po odłączeniu zasilania ACC i czy bezpiecznik nie nagrzewa się. Resetowanie przy mocniejszym basie zwykle wskazuje na słabe połączenie masy, zbyt cienki przewód albo spadek napięcia.
Radio nie uruchamia się
- Zmierz napięcie między żółtym przewodem a czarnym. Powinno być obecne stałe 12 V.
- Sprawdź, czy czerwony przewód otrzymuje napięcie po przekręceniu kluczyka lub zamknięciu przełącznika.
- Skontroluj bezpiecznik w radiu i bezpiecznik zamontowany przy akumulatorze.
- Oczyść punkt masowy z farby, rdzy i nalotu.
- Upewnij się, że kostka jest wpięta zgodnie ze schematem konkretnego modelu.
Jeśli bezpiecznik przepala się natychmiast, odłącz radio i poszukaj zwarcia przed jego wymianą. Założenie bezpiecznika o większej wartości może uszkodzić przewody, kostkę, a nawet samą instalację samochodu.
Przeczytaj również: Silnik krokowy - jak działa i jak dobrać go do projektu?
Radio działa, ale szybko rozładowuje akumulator
Winny bywa czerwony przewód podłączony do stałego plusa. Radio może wyglądać na wyłączone, ale jego układ czuwania nadal pobiera prąd. Przy takim montażu użyj przewodu ACC po stacyjce albo przełącznika, który całkowicie odetnie zasilanie sterujące.
W pojazdach z magistralą CAN lub nietypową kostką Quadlock samo podanie 12 V może nie wystarczyć. Radio może wymagać adaptera CAN, kodowania albo dodatkowego sygnału włączenia. W takim przypadku bezpośrednie zasilanie z akumulatora jest tylko częścią instalacji, a nie pełnym rozwiązaniem.
Co zrobić, żeby radio nie rozładowało akumulatora
Najpraktyczniejszy układ do codziennej jazdy to stałe zasilanie przewodu żółtego, zasilanie czerwonego po stacyjce oraz osobny bezpiecznik dobrany do radia. Jeżeli montujesz urządzenie w kamperze, łodzi lub pojeździe używanym okazjonalnie, dodaj przełącznik główny albo kontroluj napięcie akumulatora przed dłuższym odsłuchem.
Ja zawsze wykonuję pierwszy test przy niskiej głośności i mierzę napięcie bezpośrednio na kostce radia. Dwie minuty z multimetrem potrafią oszczędzić późniejszego szukania przyczyny w całej instalacji. Gdy przewody są poprawnie opisane, masa jest pewna, a plus zabezpieczony bezpiecznikiem blisko akumulatora, takie podłączenie jest proste i bezpieczne.
