Gdy urządzenie ma przełączać większy prąd po otrzymaniu niewielkiego sygnału sterującego, często stosuje się tyrystor. To element spotykany w regulatorach mocy, prostownikach, układach soft startu i sterowaniu silnikami. Wyjaśniam, czym jest tyrystor, jak działa, czym różni się od triaka i tranzystora oraz jak dobrać go do konkretnego układu.
Tyrystor działa jak sterowany przełącznik mocy
- Budowa: cztery warstwy półprzewodnika PNPN oraz trzy wyprowadzenia: anoda, katoda i bramka.
- Załączanie: krótki impuls na bramce uruchamia przewodzenie między anodą a katodą.
- Podtrzymanie: po włączeniu tyrystor przewodzi dalej, nawet gdy impuls bramkowy zniknie.
- Wyłączanie: standardowego SCR zwykle nie wyłącza się bramką, lecz przez zmniejszenie prądu poniżej wartości podtrzymania.
- Zastosowania: regulatory mocy, prostowniki sterowane, soft starty, sterowanie silnikami i zabezpieczenia nadprądowe.
Co to jest tyrystor i z czego się składa
Tyrystor to półprzewodnikowy element przełączający dużej mocy. W podstawowej wersji, nazywanej SCR, ma strukturę czterowarstwową PNPN oraz trzy elektrody: anodę A, katodę K i bramkę G. Prąd główny płynie między anodą a katodą, natomiast bramka służy do wyzwolenia przewodzenia.
Najprościej porównać go do zaworu, który można otworzyć krótkim impulsem. Po otwarciu nie trzeba stale podawać sygnału sterującego, ponieważ element pozostaje w stanie przewodzenia, dopóki prąd nie spadnie poniżej określonego poziomu. To właśnie zatrzaskowy charakter pracy odróżnia tyrystor od wielu zwykłych tranzystorów.
W stanie spoczynku element blokuje prąd w kierunku przewodzenia. Samo przyłożenie napięcia nie zawsze wystarcza do jego włączenia, ponieważ potrzebny jest jeszcze impuls bramkowy albo przekroczenie określonych warunków granicznych. W praktycznych układach poprawne sterowanie bramką jest podstawą bezpiecznej pracy.
Jak działa tyrystor krok po kroku
Stan blokowania
Gdy anoda ma wyższy potencjał niż katoda, ale bramka nie otrzyma impulsu, tyrystor pozostaje w stanie blokowania. Przepływa wtedy tylko niewielki prąd upływu. Po przekroczeniu dopuszczalnego napięcia może dojść do samoczynnego przełączenia, dlatego napięcie blokowania musi mieć odpowiedni zapas.
Wyzwolenie bramką
Podanie impulsu prądowego na bramkę uruchamia wewnętrzny proces regeneracyjny. Tyrystor szybko przechodzi do stanu przewodzenia, a napięcie między anodą i katodą mocno spada. W tym momencie przez obciążenie może popłynąć duży prąd, mimo że obwód bramki potrzebował stosunkowo niewielkiej energii.
Przeczytaj również: Wyłącznik, rozłącznik czy odłącznik? Poznaj najważniejsze różnice
Samoczynne podtrzymanie przewodzenia
Po załączeniu impuls bramkowy może zniknąć, a element nadal przewodzi. Prąd musi jednak osiągnąć co najmniej wartość prądu zatrzasku, oznaczaną często jako IL. Po ustabilizowaniu pracy ważniejszy staje się prąd podtrzymania IH, poniżej którego tyrystor może się wyłączyć.
To miejsce często powoduje błędy w prostych projektach. Sam impuls na bramce nie gwarantuje poprawnego załączenia, jeśli obciążenie pobiera zbyt mały prąd albo impuls jest za krótki. W układzie stałoprądowym standardowy SCR trzeba wyłączyć przez przerwanie obwodu lub zastosowanie dodatkowego układu komutacji. Przy prądzie przemiennym wyłączenie zwykle następuje naturalnie w chwili przejścia prądu przez zero.
Gdzie wykorzystuje się tyrystory
Tyrystor dobrze sprawdza się tam, gdzie liczy się sterowanie dużą mocą przy niewielkim sygnale sterującym. Nie jest jednak uniwersalnym zamiennikiem tranzystora. Jego największą zaletą jest odporność na duże prądy i napięcia, a ograniczeniem stosunkowo wolne wyłączanie.
- Prostowniki sterowane - regulują napięcie stałe przez zmianę momentu załączenia w każdym półokresie napięcia przemiennego.
- Regulatory mocy grzałek - pozwalają ograniczać energię dostarczaną do obciążenia rezystancyjnego.
- Soft starty silników - stopniowo zwiększają napięcie podczas rozruchu, ograniczając prąd początkowy.
- Regulatory prędkości silników - szczególnie w prostych układach z silnikami komutatorowymi stosowanymi w elektronarzędziach.
- Układy zabezpieczające crowbar - po wykryciu nadmiernego napięcia mogą gwałtownie zwarć zasilanie przez bezpiecznik.
- Przemienniki i układy dużej mocy - tyrystory są używane w energetyce i przemysłowych przekształtnikach, gdzie ważna jest wysoka wytrzymałość prądowa.

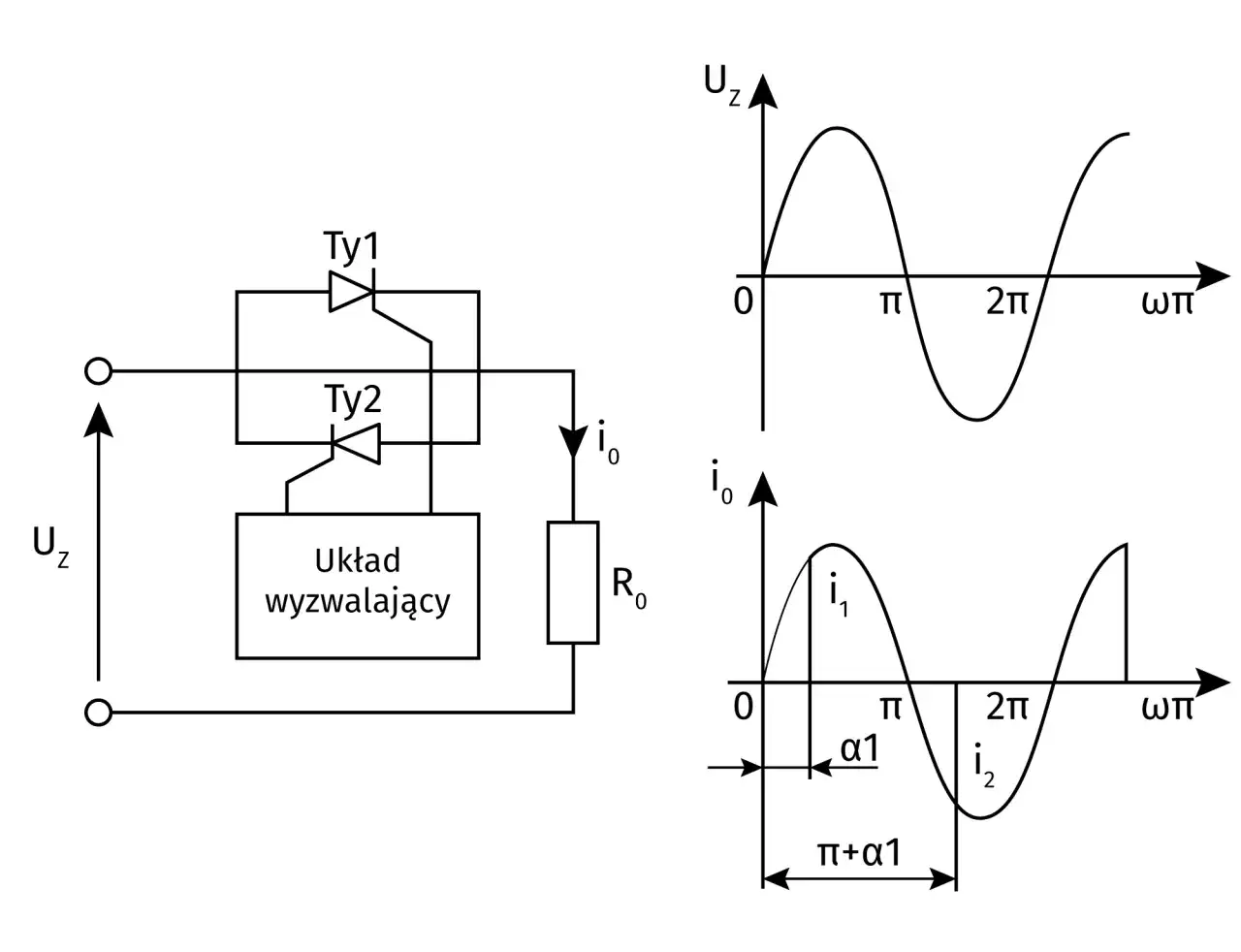

W prostym regulatorze fazowym element załącza obciążenie w wybranym momencie półokresu. Im później nastąpi wyzwolenie, tym mniejsza będzie średnia moc przekazana odbiornikowi. Taki sposób regulacji jest skuteczny, ale może powodować zakłócenia elektromagnetyczne i odkształcenie prądu, dlatego w bardziej wymagających urządzeniach stosuje się filtry oraz inne topologie sterowania.
Tyrystor, triak i tranzystor różnią się sposobem pracy
Początkujący często wrzucają te elementy do jednej kategorii, bo wszystkie mogą sterować energią w obwodzie. Różnice są jednak praktyczne i mają bezpośredni wpływ na projekt układu.
| Element | Kierunek przewodzenia | Sposób wyłączenia | Typowe zastosowanie |
|---|---|---|---|
| Tyrystor SCR | Głównie od anody do katody | Spadek prądu lub komutacja | Prostowniki, napędy, duże moce |
| Triak | W obu kierunkach | Zwykle przy przejściu prądu przez zero | Regulatory napięcia przemiennego |
| MOSFET | Zależnie od konfiguracji i struktury | Bezpośrednio sygnałem bramki | Szybkie przetwornice i sterowanie DC |
| IGBT | Zwykle jednokierunkowo | Bezpośrednio sygnałem bramki | Falowniki, napędy i większe napięcia |
Do sterowania pełnym napięciem przemiennym częściej wybiera się triak, bo przewodzi w obu kierunkach. Tyrystor SCR będzie lepszy w prostowniku albo obwodzie, w którym wystarczy jednokierunkowy przepływ prądu. Z kolei gdy potrzebuję bardzo szybkiego przełączania i pełnej kontroli zarówno załączenia, jak i wyłączenia, zwykle rozważam MOSFET lub IGBT.
Jak dobrać tyrystor do konkretnego układu
Dobór wyłącznie na podstawie maksymalnego prądu z obudowy to za mało. W praktyce sprawdzam kilka parametrów, ponieważ rzeczywiste obciążenie, sposób chłodzenia i charakter przebiegu mogą skrócić bezpieczny zakres pracy.
- Napięcie blokowania VDRM i VRRM - powinno być wyższe od maksymalnego napięcia w układzie, z zapasem na przepięcia.
- Prąd przewodzenia IT - trzeba uwzględnić wartość skuteczną, średnią oraz prąd rozruchowy obciążenia.
- Prąd bramki IGT i napięcie bramki VGT - określają, jaki sygnał musi dostarczyć sterownik.
- Prąd zatrzasku IL i podtrzymania IH - pokazują, czy element pozostanie włączony przy danym obciążeniu.
- Odporność na dV/dt i dI/dt - chroni przed przypadkowym załączeniem oraz nadmiernie gwałtownym wzrostem prądu.
- Temperatura i chłodzenie - nawet niewielki spadek napięcia na tyrystorze może dać zauważalną moc strat.
Jeśli przez element płynie 20 A, a spadek napięcia w stanie przewodzenia wynosi około 1,5 V, moc strat może sięgać 30 W. Taka wartość wymaga już sprawdzenia rezystancji termicznej i często zastosowania radiatora. W urządzeniu zamkniętym bez wymiany powietrza sam duży prąd znamionowy z katalogu nie zapewni bezpiecznej pracy.
Przy obciążeniach indukcyjnych, takich jak silnik lub transformator, trzeba uwzględnić przepięcia powstające przy zmianie prądu. Pomagają w tym obwody gasikowe RC, warystor oraz odpowiednio poprowadzone przewody. W układach podłączonych do sieci 230 V stosuję również bezpiecznik, izolowany sterownik bramki i odstępy wymagane dla napięcia sieciowego.
Najczęstsze błędy przy używaniu tyrystora
Pierwszy błąd to przekonanie, że bramka działa jak przełącznik w obie strony. W typowym SCR bramka służy do załączania, a nie wyłączania. Próba odcięcia przewodzenia samym zanikiem sygnału sterującego zakończy się niepowodzeniem, jeśli prąd główny nadal płynie powyżej wartości podtrzymania.
Drugi problem stanowi brak ograniczenia prądu bramki. Bramka nie powinna być podłączana bezpośrednio do przypadkowego źródła napięcia. Rezystor, driver albo optoizolator muszą ograniczyć prąd do wartości zgodnej z dokumentacją konkretnego elementu.
Trzeci błąd to pomijanie chłodzenia i przepięć. Tyrystor może działać poprawnie przez kilka sekund, a potem ulec uszkodzeniu wskutek temperatury, zbyt dużego prądu narastania lub impulsu napięciowego. Z mojego doświadczenia wynika, że zapewnienie marginesu napięcia i temperatury daje większą trwałość niż wybieranie elementu idealnie „na styk”.
Przed uruchomieniem układu sprawdzam też polaryzację anody i katody, minimalny prąd obciążenia oraz sposób wyłączania. Przy pracy z siecią energetyczną nie testuję prototypu na otwartych przewodach. Najpierw stosuję ograniczenie prądu, separację galwaniczną i obudowę, ponieważ błąd w takim układzie może oznaczać porażenie albo pożar.
Jak rozpoznać, czy tyrystor pasuje do naprawy
Przy wymianie uszkodzonego elementu nie wystarczy odczytać symbolu i znaleźć pierwszy podobny podzespół. Sprawdzam napięcie, prąd, prąd bramki, typ obudowy oraz sposób chłodzenia. Element o większym prądzie znamionowym może być dobrym zamiennikiem, ale tylko wtedy, gdy jego parametry sterowania i wyprowadzenia są zgodne.
Warto także ustalić przyczynę awarii. Przebity tyrystor często jest skutkiem zwarcia obciążenia, przepięcia albo przegrzania, a nie pierwotnym problemem urządzenia. Sama wymiana elementu bez sprawdzenia bezpiecznika, mostka prostowniczego, gasika i sterownika bramki może więc zakończyć się kolejnym uszkodzeniem po kilku sekundach pracy.
Najważniejsza rzecz przed podłączeniem tyrystora
Tyrystor jest bardzo dobrym wyborem, gdy potrzebuję sterować dużą mocą i nie wymagam szybkiego, niezależnego wyłączania. Jego działanie opiera się na prostym mechanizmie: impuls bramkowy uruchamia przewodzenie, a prąd główny utrzymuje element w stanie włączonym.
Przed zastosowaniem sprawdzam przede wszystkim kierunek prądu, sposób wyłączenia, obciążenie cieplne i odporność na przepięcia. Taka krótka weryfikacja zwykle wystarcza, aby odróżnić sytuację, w której tyrystor będzie trwałym i rozsądnym rozwiązaniem, od tej, w której lepiej użyć triaka, MOSFET-a albo IGBT.
