Dotknięcie przewodu, który „ma fazę”, może skończyć się porażeniem, dlatego dobrze wiedzieć, co naprawdę oznacza to określenie. Wyjaśniam, czym jest faza w instalacji elektrycznej, jak odróżnić ją od przewodu neutralnego i ochronnego, czym różni się zasilanie jednofazowe od trójfazowego oraz jak bezpiecznie rozpoznać obecność napięcia.
Faza to przewód roboczy, ale jej rozpoznanie wymaga ostrożności
- Faza to potoczne określenie przewodu oznaczanego symbolem L, na którym występuje napięcie względem przewodu neutralnego.
- W typowej instalacji domowej występuje około 230 V między L i N oraz około 400 V między dwiema fazami.
- Przewód fazowy ma zwykle kolor brązowy, czarny lub szary, ale kolor nie zastępuje pomiaru.
- Przewód neutralny N nie jest tym samym co ochronny PE. Nie wolno ich zamieniać.
- Do sprawdzenia napięcia najlepiej użyć dwubiegunowego wskaźnika napięcia lub odpowiedniego multimetru.
Czym jest faza w instalacji elektrycznej
Faza to potoczne określenie przewodu liniowego oznaczanego literą L. W instalacji jednofazowej doprowadza on napięcie do odbiornika, na przykład lampy, gniazda albo elektronarzędzia. Obwód zamyka się przez przewód neutralny N, a przewód ochronny PE służy do ochrony przed skutkami uszkodzenia izolacji.
W polskich instalacjach napięcie między fazą a przewodem neutralnym wynosi nominalnie 230 V prądu przemiennego. Nie oznacza to, że przewód fazowy „zawsze ma prąd”. Napięcie może występować nawet wtedy, gdy odbiornik jest wyłączony, a przepływ prądu pojawia się dopiero po zamknięciu obwodu.
W praktyce najważniejsze jest to, że dotknięcie fazy i jednoczesny kontakt z ziemią lub elementem połączonym z potencjałem ziemi może stworzyć drogę przepływu prądu przez ciało. Dlatego przewód L traktuję jako potencjalnie niebezpieczny zawsze, dopóki pomiar nie potwierdzi jego odłączenia.

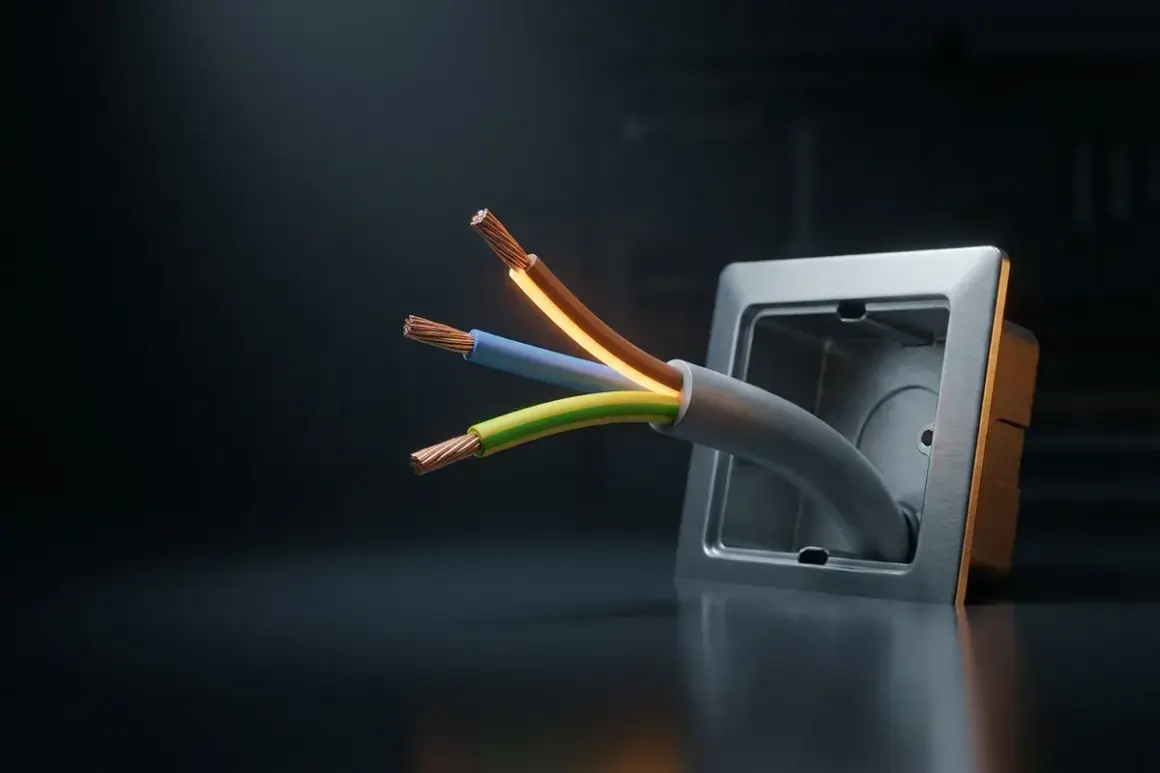

Faza, neutralny i ochronny nie pełnią tej samej funkcji
Najczęstszy błąd początkujących polega na traktowaniu wszystkich żył kabla jako równoważnych. Tymczasem każda ma inne zadanie, a pomylenie przewodów może doprowadzić do porażenia, uszkodzenia urządzenia albo nieskutecznego działania ochrony przeciwporażeniowej.
| Oznaczenie | Typowy kolor | Rola w instalacji |
|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy doprowadzający napięcie do odbiornika |
| N | Niebieski | Przewód neutralny zamykający obwód roboczy |
| PE | Żółto-zielony | Przewód ochronny połączony z obudowami i układem ochrony |
Kolory są ważną wskazówką, ale nie stanowią dowodu. W starszych lub przerabianych instalacjach przewody mogły zostać oznaczone niezgodnie z obecnymi zasadami. Zdarza się też, że ktoś wykorzystał niebieską żyłę jako fazową i nie zmienił jej oznaczenia. Z tego powodu przed pracą zawsze sprawdzam rzeczywisty stan obwodu przyrządem pomiarowym.
Przewodu ochronnego PE nie wolno używać jako przewodu roboczego. Nie powinno się również samodzielnie łączyć N i PE w gniazdku, ponieważ takie rozwiązanie może stworzyć napięcie na metalowej obudowie urządzenia po przerwaniu przewodu neutralno-ochronnego.
Jedna faza i trzy fazy to nie tylko różna liczba przewodów
W instalacji jednofazowej mamy zwykle przewód L, N oraz PE. Taki układ wystarcza do zasilania większości urządzeń domowych, w tym oświetlenia, ładowarek, elektronarzędzi i sprzętu AGD. Ograniczeniem jest przede wszystkim dostępna moc obwodu oraz obciążenie zabezpieczenia.

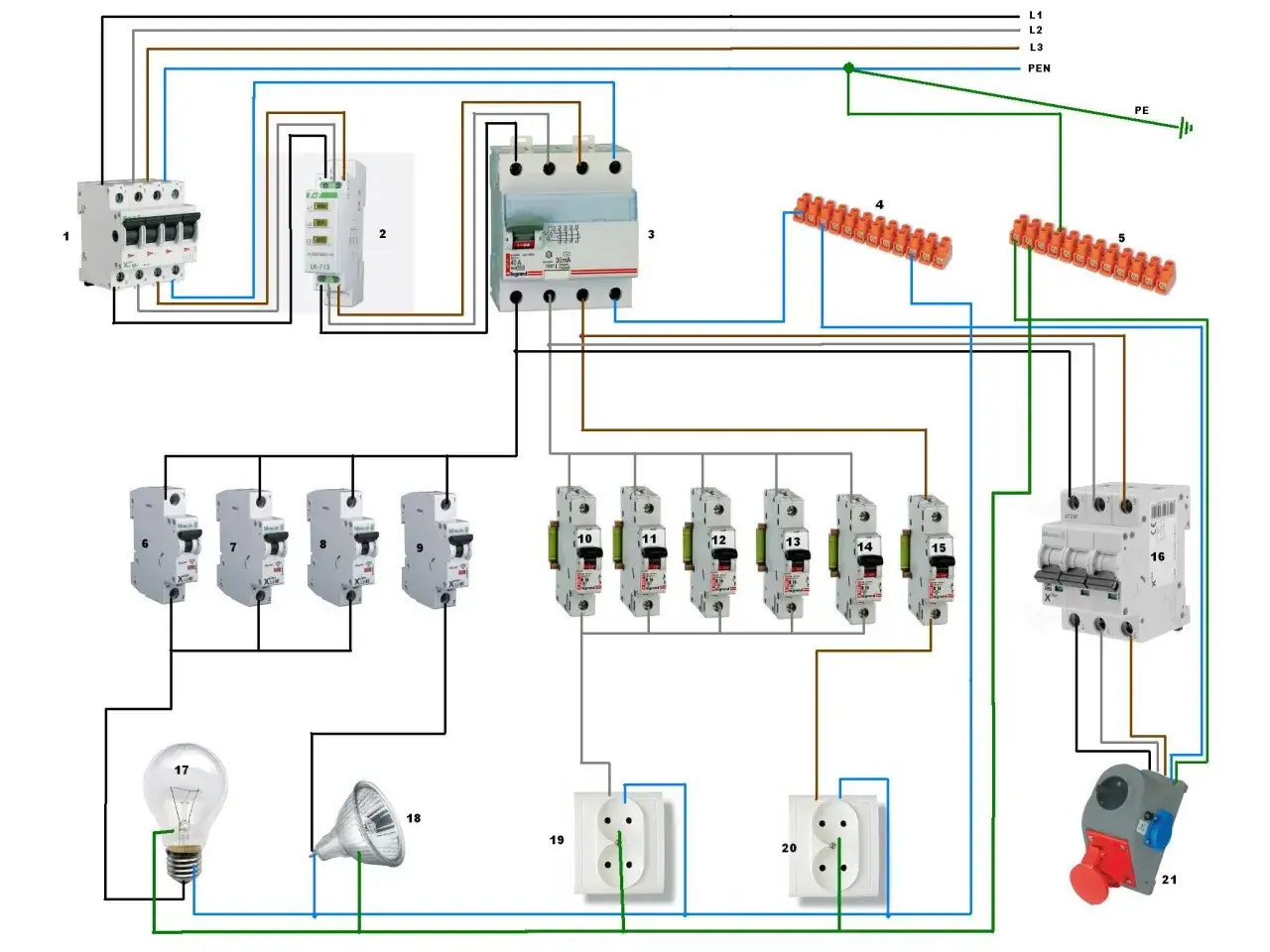

Instalacja trójfazowa wykorzystuje trzy przewody liniowe oznaczone jako L1, L2 i L3. Napięcia tych faz są przesunięte względem siebie o 120 stopni. Dzięki temu można zasilać silniki, płyty indukcyjne, pompy, sprężarki i inne odbiorniki o większej mocy.
| Pomiar | Typowa wartość | Przykładowe zastosowanie |
|---|---|---|
| L-N | około 230 V | Zwykłe gniazdo i większość odbiorników domowych |
| L1-L2, L2-L3 lub L1-L3 | około 400 V | Silniki i urządzenia trójfazowe |
Popularne określenie „siła” najczęściej odnosi się właśnie do zasilania trójfazowego. Nie oznacza ono jednak automatycznie, że każde urządzenie otrzymuje 400 V. W wielu urządzeniach układ 3N~ 400/230 V wykorzystuje trzy fazy do rozdzielenia obciążenia, ale poszczególne elementy pracują przy napięciu 230 V.
W przypadku silnika ważna jest także kolejność faz. Zamiana dwóch faz może zmienić kierunek obrotów silnika. Przy pile, pompie lub sprężarce nie jest to drobna niedogodność, lecz realne ryzyko uszkodzenia albo zagrożenia dla operatora.
Jak rozpoznać fazę bez zgadywania
Najbezpieczniejszym rozwiązaniem jest użycie dwubiegunowego wskaźnika napięcia. Taki przyrząd pozwala sprawdzić napięcie między przewodem podejrzewanym o bycie fazą a N lub PE. Multimetr również może się sprawdzić, ale musi mieć właściwą kategorię pomiarową, sprawne przewody i zakres napięcia przemiennego.
Bezkontaktowy próbnik może szybko wskazać obecność pola elektrycznego, lecz traktuję go wyłącznie jako narzędzie orientacyjne. Może reagować na przewody sąsiednie, ekranowanie albo indukowane napięcie. Brak sygnału z próbnika bezkontaktowego nie potwierdza bezpiecznego odłączenia obwodu.
- Wyłącz odpowiedni wyłącznik nadprądowy w rozdzielnicy.
- Sprawdź działanie przyrządu na znanym, sprawnym źródle napięcia.
- Zweryfikuj brak napięcia między L-N, L-PE i N-PE.
- Po pomiarze ponownie sprawdź przyrząd na znanym źródle.
Ten schemat nazywa się często zasadą sprawdzenia przed pomiarem i po pomiarze. Przy pracach w rozdzielnicy, przy zmianie przewodów, usuwaniu usterek i obwodach trójfazowych rozsądniej zlecić zadanie elektrykowi z odpowiednimi kwalifikacjami. Wyłączenie bezpiecznika nie zawsze odcina cały element instalacji, szczególnie po błędnych przeróbkach.
Co oznacza brak fazy i dlaczego urządzenie nie działa
Brak fazy może dotyczyć całego obwodu albo tylko jednej z faz w instalacji trójfazowej. Przyczyną bywa zadziałanie wyłącznika nadprądowego, przepalony bezpiecznik, luźny zacisk, uszkodzony przewód, awaria aparatury w rozdzielnicy lub problem po stronie sieci zasilającej.
Jeżeli nie działa jedno gniazdo, a pozostałe pracują poprawnie, podejrzewałbym najpierw lokalne zabezpieczenie, przerwę w przewodzie albo uszkodzenie zacisku. Gdy nie działa kilka obwodów, problem może znajdować się wcześniej, na przykład w rozdzielnicy. Nie należy wielokrotnie załączać zabezpieczenia, jeśli natychmiast ponownie się wyłącza.
W układzie trójfazowym zanik jednej fazy jest szczególnie niebezpieczny dla silników. Silnik może nie ruszyć, buczeć albo pobierać nierównomierny prąd, co prowadzi do przegrzania uzwojeń. W takim przypadku potrzebny jest pomiar wszystkich faz oraz sprawdzenie zabezpieczeń, a nie tylko kontrola jednego przewodu.
Fakt, że miernik pokazuje napięcie, również nie zawsze oznacza sprawny obwód. Przy luźnym połączeniu może pojawić się napięcie pozorne, które znika pod obciążeniem. Dlatego przy trudniejszych usterkach elektryk wykonuje pomiary pod obciążeniem i sprawdza stan zacisków.
Faza w gniazdku nie zawsze jest tam, gdzie się jej spodziewasz
W polskich gniazdach przyjmuje się często, że patrząc od frontu, faza znajduje się po lewej stronie, a neutralny po prawej. Jest to użyteczna konwencja przy stałych odbiornikach, ale nie wolno traktować jej jako pewnego testu. Wtyczka typu Schuko może zostać obrócona, a w starszym gniazdku przewody mogą być zamienione.
W urządzeniach z wyłącznikiem jednobiegunowym znaczenie ma to, czy rozłączana jest faza, a nie neutralny. Jeśli przełącznik odcina N zamiast L, odbiornik może wyglądać na wyłączony, ale jego wewnętrzne elementy nadal pozostają pod napięciem. Z tego powodu przy naprawach elektronarzędzi i sprzętu warsztatowego sprawdzam również sposób prowadzenia przewodu w urządzeniu.
Nie należy też utożsamiać fazy z przewodem, przez który zawsze płynie największy prąd. Prąd zależy od obciążenia, a napięcie może występować na nieobciążonym przewodzie. To proste rozróżnienie pomaga uniknąć wielu błędów podczas diagnozowania lamp, przedłużaczy i urządzeń zasilanych z sieci.
Najkrótsza odpowiedź, którą warto zapamiętać
Faza to przewód L, który w typowej instalacji doprowadza napięcie około 230 V względem przewodu neutralnego. Nie jest tym samym co N ani PE, a jego identyfikacji nie powinno się opierać wyłącznie na kolorze, położeniu w gniazdku lub wskazaniu prostego próbnika.
Przy zwykłym gnieździe wystarczy rozumieć różnicę między L, N i PE. Przy instalacji trójfazowej dochodzą L1, L2, L3, napięcie międzyfazowe około 400 V oraz kolejność faz. Jeśli pojawia się zanik fazy, grzanie przewodów, iskrzenie albo nietypowa praca silnika, najbezpieczniejszą decyzją jest odłączenie urządzenia i wykonanie profesjonalnego pomiaru.
