Rezystor dobrany „na oko” potrafi sprawić, że dioda LED szybko przestanie świecić, tranzystor zacznie pracować niestabilnie, a sam element nadmiernie się nagrzeje. Pokażę, jak dobrać rezystor do napięcia, prądu i konkretnego zastosowania, jak obliczyć jego moc oraz kiedy znaczenie mają tolerancja, temperatura i sposób montażu.
Dobry rezystor wynika z kilku parametrów, nie tylko z wartości w omach
- Rezystancję obliczysz z prawa Ohma: R = U / I.
- Moc znamionowa powinna mieć zapas, najlepiej co najmniej 2-krotny względem obliczonej mocy strat.
- Przy diodzie LED uwzględnij spadek napięcia na diodzie, a nie całe napięcie zasilania.
- Do dzielnika napięcia liczą się także rezystancja obciążenia i dokładność wartości.
- W układach impulsowych oraz zasilanych wyższym napięciem sprawdź również maksymalne napięcie pracy i odporność na impulsy.
Od danych z układu do konkretnej wartości
Pierwszy krok jest prosty, ale często pomijany: trzeba ustalić, co rezystor ma robić. Może ograniczać prąd, obniżać napięcie, ustalać punkt pracy tranzystora, podciągać wejście mikrokontrolera albo rozładowywać kondensator. Ten sam element o wartości 1 kΩ może być dobry w jednym miejscu i całkowicie nieprzydatny w innym.
Do podstawowych obliczeń używam prawa Ohma. Jeżeli znam napięcie odkładające się na rezystorze i wymagany prąd, wartość wyznaczam ze wzoru R = U / I. Prąd podaj w amperach, napięcie w woltach, a wynik otrzymasz w omach.
Najważniejsze wzory
| Co chcesz obliczyć | Wzór | Praktyczne znaczenie |
|---|---|---|
| Rezystancję | R = U / I | Dobierasz opór do napięcia i prądu |
| Prąd | I = U / R | Sprawdzasz, jaki prąd popłynie przez element |
| Moc strat | P = U × I | Oceniasz, czy rezystor się nie przegrzeje |
| Moc z rezystancji | P = I² × R | Wygodne, gdy znasz prąd i opór |
| Moc z napięcia | P = U² / R | Przydatne przy stałym napięciu na rezystorze |
Przykład jest konkretny. Dla spadku napięcia 5 V i prądu 10 mA, czyli 0,01 A, otrzymujemy R = 5 V / 0,01 A = 500 Ω. W praktyce wybieram najbliższą dostępną wartość z szeregu, na przykład 510 Ω, ponieważ niewielki większy opór zmniejszy prąd i da układowi bezpieczniejszy margines.
Wartość obliczona a wartość dostępna
Rezystory produkuje się w szeregach wartości, między innymi E6, E12, E24 i E96. Do większości prostych układów wystarczy E12 lub E24. Jeśli obliczenia dają 473 Ω, najczęściej bez problemu zastosujesz 470 Ω. Gdy potrzebujesz większej dokładności, wybierz 475 Ω z dokładniejszego szeregu albo połącz dwa rezystory.
Nie próbuję dopasowywać wartości z dokładnością do ostatniego oma, jeśli układ tego nie wymaga. W prostym ograniczniku prądu ważniejszy jest właściwy prąd i moc niż teoretyczna wartość 497 Ω, której i tak możesz nie mieć w szufladzie.
Moc, napięcie i temperatura decydują o trwałości
Sama rezystancja nie wystarcza. Przez rezystor płynie prąd, a część energii zamienia się w ciepło. Jeśli obliczona moc wynosi 0,25 W, element o mocy znamionowej 0,25 W będzie pracował na granicy. Ja w takim przypadku wybieram co najmniej 0,5 W, a w zamkniętej obudowie lub gorącym miejscu jeszcze większy zapas.
Załóżmy, że na rezystorze odkłada się 10 V, a prąd wynosi 20 mA. Moc to 10 V × 0,02 A, czyli 0,2 W. Rezystor 0,25 W teoretycznie wystarczy, ale w praktyce lepiej użyć wersji 0,5 W, ponieważ temperatura otoczenia, słaba wentylacja i długotrwała praca zmniejszają bezpieczny margines.
| Obliczona moc | Rozsądny wybór do pracy ciągłej | Typowe zastosowanie |
|---|---|---|
| Do 0,05 W | 0,125 W lub 0,25 W | Wejścia układów, sygnały, małe LED-y |
| 0,05-0,2 W | 0,25 W lub 0,5 W | Dzielniki, ograniczniki prądu, sterowanie |
| 0,2-0,5 W | 0,5 W lub 1 W | Układy zasilane z 12 V i 24 V |
| Powyżej 0,5 W | 1 W lub więcej | Obciążenia, rozładowanie kondensatorów, grzałki |
Nie ignoruj maksymalnego napięcia
Mały rezystor może mieć odpowiednią moc, ale nadal nie nadawać się do pracy przy wysokim napięciu. Producenci podają maksymalne napięcie robocze, które zależy między innymi od konstrukcji i rozmiaru elementu. Przy napięciach 230 V, w układach sieciowych oraz podczas przepięć trzeba sprawdzić kartę katalogową, odstępy izolacyjne i kategorię elementu.
W układzie impulsowym liczy się także moc chwilowa. Rezystor może przeżyć krótkie przeciążenie, ale nie należy zakładać, że skoro średnia moc wynosi 0,1 W, to każdy impuls jest bezpieczny. Przy przetwornicach, cewkach i pojemnościach sprawdzam energię impulsu oraz zalecenia producenta.
Dobór rezystora do diody LED krok po kroku
To najczęstszy przypadek, w którym początkujący podłączają element bezpośrednio do zasilania. Dioda LED nie ogranicza samodzielnie prądu w bezpieczny sposób, dlatego w typowym układzie potrzebuje rezystora szeregowego.
Wzór wygląda tak: R = (Uz - ULED) / ILED. Uz to napięcie zasilania, ULED to spadek napięcia na diodzie, a ILED to zakładany prąd. Dla zasilania 12 V, czerwonej diody o spadku około 2 V i prądu 15 mA otrzymujemy R = (12 - 2) / 0,015 = 667 Ω. Praktyczny wybór to 680 Ω.
Moc rezystora wyniesie około 10 V × 0,015 A = 0,15 W. W tym przypadku wybrałbym wersję 0,25 W, choć 0,5 W da jeszcze mniejsze nagrzewanie. Nie ma potrzeby wymuszać 20 mA, jeśli LED świeci wystarczająco jasno przy 8-15 mA. Mniejszy prąd często poprawia trwałość i ogranicza pobór energii.
Przykłady dla popularnych napięć
| Zasilanie | Dioda | Prąd | Wartość orientacyjna | Minimalna moc obliczeniowa |
|---|---|---|---|---|
| 5 V | Czerwona, około 2 V | 10 mA | 300 Ω | 0,03 W |
| 5 V | Biała, około 3 V | 10 mA | 220 Ω | 0,02 W |
| 12 V | Czerwona, około 2 V | 15 mA | 680 Ω | 0,15 W |
| 24 V | Biała, około 3 V | 15 mA | 1,5 kΩ | 0,32 W |
Podane wartości są punktami wyjścia, nie uniwersalną receptą. Napięcie przewodzenia zależy od koloru, typu i prądu LED, a napięcie zasilacza może zmieniać się pod obciążeniem. Przy 24 V wybrałbym rezystor co najmniej 1 W, nawet jeśli z prostego obliczenia wychodzi mniej, ponieważ element będzie wyraźnie się nagrzewał.
Dzielnik napięcia wymaga uwzględnienia obciążenia
Dwa rezystory połączone szeregowo tworzą dzielnik napięcia. Napięcie na dolnym rezystorze obliczysz ze wzoru Uwy = Uwe × R2 / (R1 + R2). Jeśli z 12 V chcesz uzyskać około 5 V, możesz użyć R1 = 1,4 kΩ i R2 = 1 kΩ, co daje około 5 V bez obciążenia.
To „bez obciążenia” ma znaczenie. Podłączony moduł, wejście pomiarowe albo tranzystor zmieniają całkowitą rezystancję dolnej gałęzi. W efekcie napięcie może spaść bardziej, niż zakładałeś. Dzielnik nadaje się do sygnałów i pomiarów, ale nie powinien zasilać większego odbiornika.
Przeczytaj również: Jak czytać schematy elektryczne i sprawdzać obwód?
Jak dobrać proporcje rezystorów
Duże wartości, na przykład 100 kΩ i 47 kΩ, zmniejszają pobór prądu, ale zwiększają podatność na zakłócenia i wpływ prądów wejściowych. Małe wartości, takie jak 1 kΩ i 470 Ω, dają stabilniejsze napięcie, lecz stale pobierają więcej prądu. Dla zwykłego wejścia mikrokontrolera często rozsądny jest zakres kilku do kilkudziesięciu kiloomów, ale dokładny wybór zależy od częstotliwości sygnału i dokumentacji układu.
Przy szybkim sygnale pojemność wejścia tworzy z rezystancją filtr RC, czyli układ opóźniający i wygładzający zmiany napięcia. Zbyt duże rezystory mogą wtedy pogorszyć kształt sygnału. W praktyce najpierw ustalam wymagane napięcie, a potem sprawdzam, czy obciążenie i szybkość zmian pozwalają użyć wybranych wartości.
Tolerancja, typ rezystora i oznaczenia
Tolerancja mówi, o ile rzeczywista rezystancja może różnić się od nominalnej. Rezystor 1 kΩ z tolerancją 5% może mieć od 950 Ω do 1050 Ω. W prostym układzie LED nie zrobi to zwykle dużej różnicy, lecz w precyzyjnym pomiarze, wzmacniaczu lub układzie czasowym może już zmienić działanie.
| Typ | Kiedy ma sens | Na co zwrócić uwagę |
|---|---|---|
| Węglowy lub warstwowy | Proste naprawy i układy ogólnego przeznaczenia | Niska cena, typowo tolerancja 1-5% |
| Metalizowany | Większość współczesnych układów elektronicznych | Dobra stabilność i mały szum |
| Mocy | Większe obciążenia i rozpraszanie ciepła | Rozmiar, temperatura i sposób chłodzenia |
| Precyzyjny | Pomiary, wzmacniacze, układy odniesienia | Niska tolerancja i mały współczynnik temperaturowy |
| Drutowy | Duża moc lub specjalne zastosowania | Indukcyjność może przeszkadzać przy wysokich częstotliwościach |
W rezystorach przewlekanych wartość odczytuje się z kodu paskowego. W elementach SMD spotkasz oznaczenia typu 472, czyli 4,7 kΩ, albo 4R7, czyli 4,7 Ω. Przy naprawie elektronarzędzia nie ufam wyłącznie kolorom pasków, gdy element jest przypalony. Sprawdzam schemat, oznaczenie na płytce i pomiar poza obwodem, bo uszkodzony rezystor może mieć zmienioną wartość.
Typowe błędy, które kończą się awarią
- Brak rezystora przy LED podłączonej do źródła napięcia. Dioda może pobrać zbyt duży prąd i ulec uszkodzeniu.
- Obliczanie mocy z napięcia zasilania, gdy część napięcia odkłada się na innym elemencie. W szeregu trzeba uwzględnić faktyczne napięcie na rezystorze.
- Wybór elementu wyłącznie po wartości w omach, bez sprawdzenia mocy znamionowej.
- Stosowanie dzielnika napięcia jako zasilacza dla modułu, przekaźnika lub silnika.

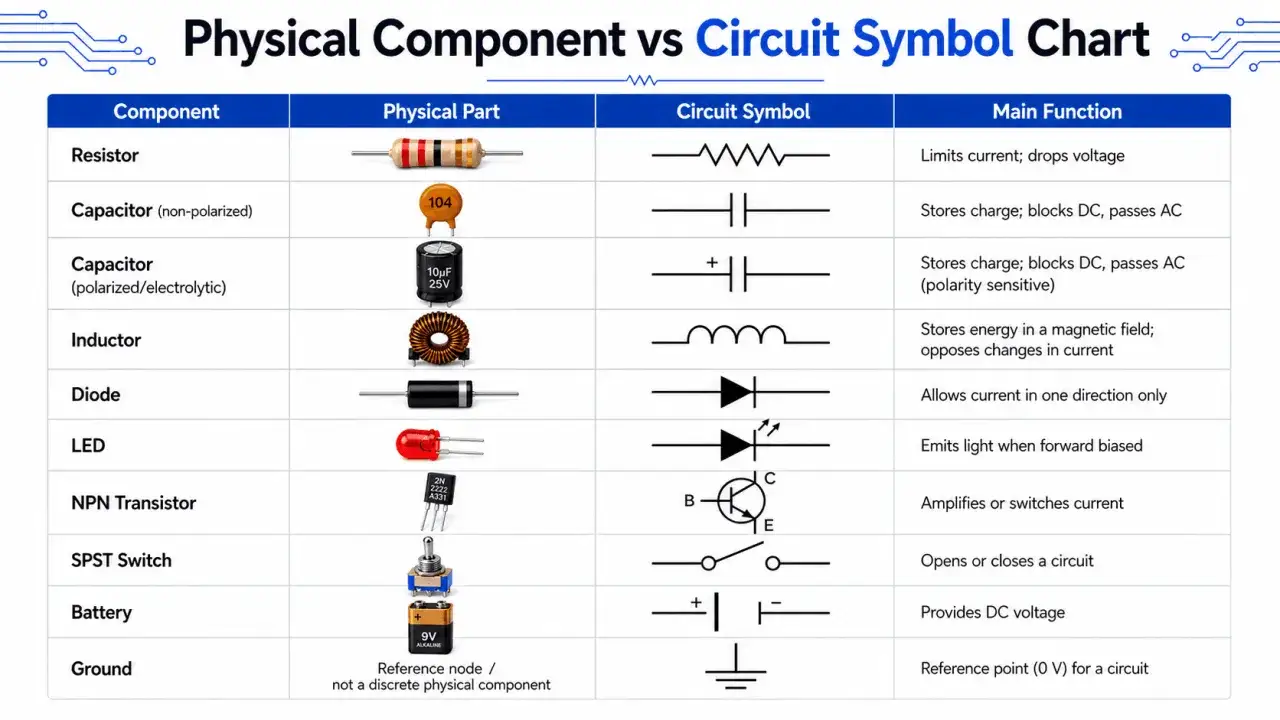

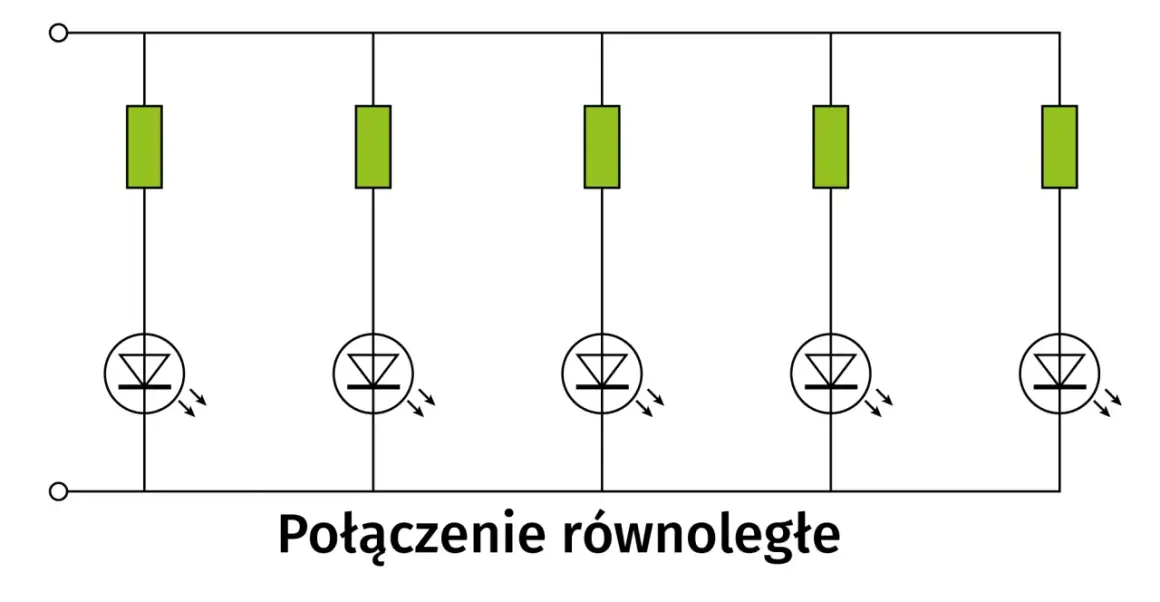

- Łączenie kilku diod LED równolegle z jednym rezystorem. Poszczególne diody mogą dzielić prąd nierówno, dlatego bezpieczniej stosować osobny rezystor dla każdej gałęzi.
- Pomiar rezystancji w działającym układzie. Napięcie zasilania i inne elementy zafałszują wynik, a miernik może zostać narażony na uszkodzenie.
Jeżeli nie masz dokładnej wartości, możesz połączyć rezystory szeregowo. Dwa elementy 1 kΩ dadzą 2 kΩ, a połączenie równoległe dwóch rezystorów 1 kΩ da 500 Ω. Przy połączeniu równoległym pamiętaj jednak, że moc rozkłada się między elementy tylko wtedy, gdy mają odpowiednie i zbliżone parametry.
Podczas naprawy zawsze oglądam też miejsce montażu. Rezystor dużej mocy nie powinien dotykać plastiku, przewodów ani laminatu, jeśli oddaje dużo ciepła. Czasem lepsze jest użycie dwóch rezystorów szeregowo niż jednego małego elementu pracującego na granicy możliwości.
Prosta procedura doboru do zastosowania
- Określ funkcję rezystora w obwodzie.
- Zapisz napięcie, które odłoży się na elemencie, oraz wymagany prąd.
- Oblicz rezystancję z prawa Ohma.
- Wybierz najbliższą wartość z dostępnego szeregu, zwykle E12 lub E24.
- Oblicz moc strat i wybierz element z zapasem.
- Sprawdź tolerancję, maksymalne napięcie, temperaturę oraz pracę impulsową.
- Po uruchomieniu zmierz napięcie i temperaturę, zamiast zakładać, że obliczenia wyczerpują temat.
Ta kolejność działa zarówno przy prostym układzie z LED, jak i przy naprawie płytki sterującej. W elektronice warsztatowej najwięcej problemów wynika nie z błędnego wzoru, lecz z pominięcia mocy, obciążenia albo warunków cieplnych.
Rezystor dobrany dobrze to element z zapasem
Najkrótsza odpowiedź brzmi: najpierw oblicz wartość z napięcia i prądu, potem sprawdź moc, napięcie pracy i tolerancję. Do prostych obwodów wybierz najbliższą standardową wartość oraz zapas mocy, a przy układach precyzyjnych i impulsowych zajrzyj do dokumentacji konkretnego komponentu.
Jeśli masz wątpliwości, większy rezystor nie zawsze jest rozwiązaniem, ale mniejszy prąd i większy zapas mocy zwykle poprawiają bezpieczeństwo układu. Przed zamknięciem obudowy warto wykonać jeden pomiar napięcia na rezystorze i sprawdzić, czy jego temperatura po kilku minutach pracy pozostaje rozsądna.
