Wybór między działaniem chwilowym a podtrzymaniem stanu decyduje o tym, czy urządzenie zadziała tylko podczas naciskania przycisku, czy pozostanie włączone aż do kolejnego sygnału. Wyjaśniam różnicę między układem monostabilnym a bistabilnym, pokazuję ich działanie w przekaźnikach, przełącznikach i elektronice oraz podaję praktyczne kryteria wyboru do układów warsztatowych.
Dwa tryby pracy, dwa zupełnie różne zachowania układu
- Monostabilny ma jeden stan trwały i po impulsie wraca do położenia początkowego.
- Bistabilny pamięta jeden z dwóch stanów aż do następnego impulsu lub przełączenia.
- Do krótkiego załączenia siłownika, przekaźnika albo oświetlenia czasowego zwykle pasuje monostabilny.
- Do zapamiętania stanu, sterowania oświetleniem jednym przyciskiem lub funkcji ON/OFF lepszy jest bistabilny.
- W układzie 555 czas pracy monostabilnej zależy od elementów R i C, natomiast bistabilny działa jak zatrzask SET/RESET.
Monostabilny a bistabilny w praktyce warsztatowej

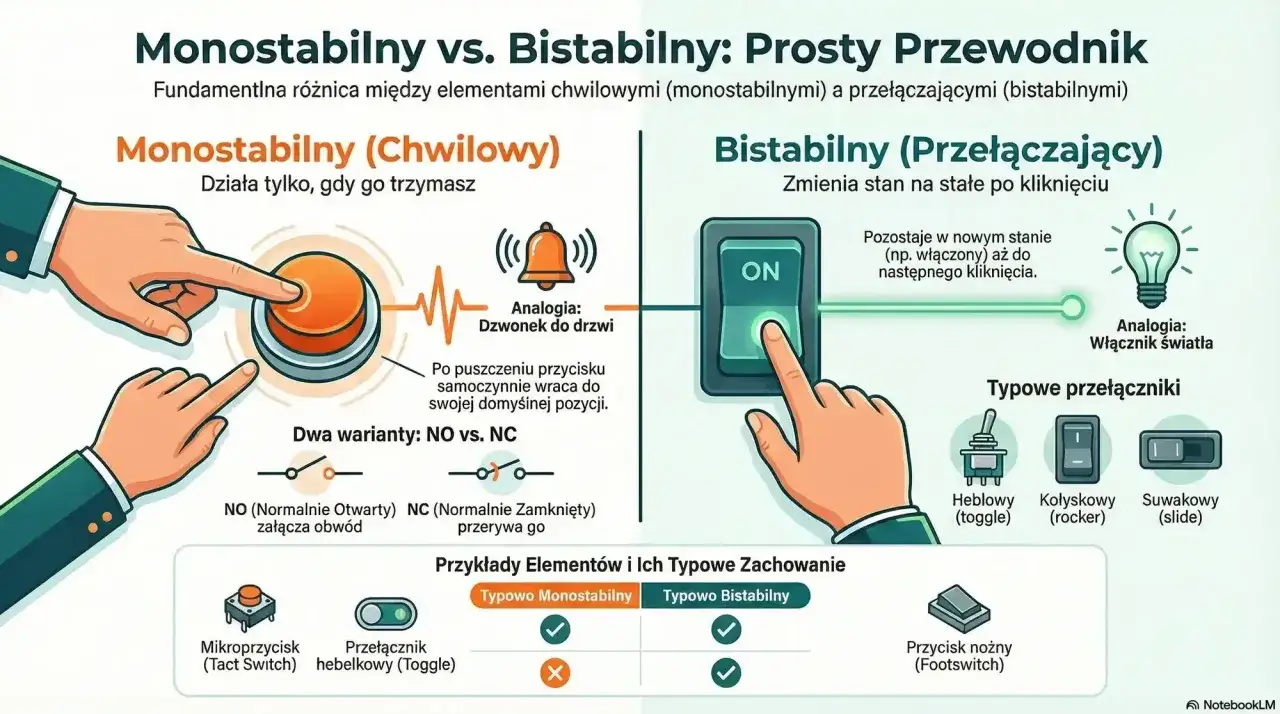

Najprościej zapamiętać to tak. Układ monostabilny działa chwilowo, a po zakończeniu impulsu wraca do stanu spoczynkowego. Układ bistabilny przechowuje stan, dlatego jedno naciśnięcie może go włączyć, a kolejne wyłączyć.
Układ monostabilny wykonuje zadanie przez określony czas
Monostabilny element ma jeden stan stabilny. Po naciśnięciu przycisku, podaniu impulsu albo zasileniu cewki przechodzi do drugiego stanu, ale tylko na chwilę. Powrót może nastąpić po puszczeniu przycisku, zaniku napięcia albo upływie czasu ustawionego przez układ elektroniczny.
Dobrym przykładem jest przycisk chwilowy NO. Jego styki zwierają się podczas naciskania i rozwierają po puszczeniu. Podobnie zachowuje się typowy przekaźnik monostabilny, którego styki wracają do położenia spoczynkowego po odłączeniu napięcia od cewki.
Układ bistabilny zachowuje ostatnie położenie
Wariant bistabilny ma dwa stany stabilne. Może być włączony albo wyłączony i nie potrzebuje ciągłego sygnału sterującego, aby utrzymać wybrane położenie. Zmianę wywołuje kolejny impuls, sygnał RESET albo mechaniczne przełączenie.
W przekaźniku bistabilnym stan jest utrzymywany przez mechanizm zatrzaskowy, magnes lub układ elektroniczny. To ogranicza pobór energii, ponieważ cewka nie musi być cały czas zasilana. Trzeba jednak sprawdzić, co dzieje się po zaniku zasilania. Mechaniczny przekaźnik zatrzaskowy zwykle zachowa położenie, ale elektroniczny układ bistabilny może je utracić po wyłączeniu zasilacza.
Nie myl go z układem astabilnym
Do tej samej rodziny należą układy astabilne, ale ich działanie jest inne. Astabilny układ nie ma trwałego stanu i samoczynnie przełącza się między dwoma poziomami, generując na przykład przebieg prostokątny. Monostabilny czeka na wyzwolenie, bistabilny pamięta stan, a astabilny pracuje jak generator.
Przycisk, przekaźnik i przerzutnik mogą mieć różne wersje
Określenia monostabilny i bistabilny nie dotyczą wyłącznie jednego rodzaju podzespołu. Spotkam je przy przyciskach, przełącznikach, przekaźnikach, timerach i przerzutnikach cyfrowych. Zasada pozostaje podobna, ale sposób realizacji i skutki błędnego wyboru mogą się różnić.
| Element | Wersja monostabilna | Wersja bistabilna |
|---|---|---|
| Przycisk | Wraca po puszczeniu | Zostaje w wybranej pozycji lub przełącza się po każdym naciśnięciu |
| Przekaźnik | Styki wracają po zaniku napięcia cewki | Styki pozostają w ostatnim stanie po impulsie |
| Timer | Generuje pojedynczy impuls o określonym czasie | Przechowuje stan logiczny SET albo RESET |
| Przerzutnik | Po wyzwoleniu wraca do stanu podstawowego | Przechowuje jeden z dwóch poziomów logicznych |
W praktyce największe nieporozumienie pojawia się przy przekaźnikach. Przekaźnik monostabilny może mieć styki NO i NC, ale sam fakt posiadania dwóch rodzajów styków nie czyni go bistabilnym. Liczy się zachowanie po odłączeniu sterowania, a nie liczba wyprowadzeń.
Podobnie przycisk bistabilny nie zawsze nadaje się jako bezpośredni zamiennik przycisku chwilowego. Sterownik elektronarzędzia może oczekiwać krótkiego impulsu, a nie stałego zwarcia. W takim przypadku mechaniczny przełącznik zatrzaskowy może pozostawić wejście sterujące w stanie aktywnym i spowodować nieprawidłową pracę.
Najważniejsze różnice w działaniu i poborze energii
Różnica nie sprowadza się tylko do tego, czy przycisk wraca do pozycji początkowej. Tryb pracy wpływa również na czas reakcji, sposób projektowania sterowania, pobór energii oraz zachowanie po awarii zasilania.
| Kryterium | Monostabilny | Bistabilny |
|---|---|---|
| Liczba stanów stabilnych | Jeden | Dwa |
| Reakcja na impuls | Przejście chwilowe i automatyczny powrót | Zmiana oraz utrzymanie nowego stanu |
| Podtrzymanie cewki | Często wymaga zasilania przez cały czas działania | Zwykle wystarcza krótki impuls |
| Pobór energii | Może być stały podczas załączenia | Zwykle niższy w stanie podtrzymania |
| Odporność na przypadkowe pozostawienie włączonego urządzenia | Większa, bo układ sam wraca do stanu wyjściowego | Mniejsza, bo stan ON może pozostać aktywny |
| Typowe zastosowanie | Impuls, opóźnienie, czasowe załączenie | Pamięć ON/OFF, zatrzask, sterowanie jednym przyciskiem |
Czas impulsu w układzie 555
Klasyczny timer 555 skonfigurowany jako monostabilny generuje pojedynczy impuls. W przybliżeniu jego czas trwania wynosi t ≈ 1,1 × R × C, gdzie R jest rezystancją w omach, a C pojemnością w faradach.
Dla rezystora 100 kΩ i kondensatora 10 µF otrzymamy około 1,1 sekundy. To wystarczy na krótkie załączenie przekaźnika, elektrozaworu albo oświetlenia pomocniczego. Rzeczywisty czas zmieni się jednak pod wpływem tolerancji rezystora, pojemności kondensatora, jego upływności i parametrów samego układu.
Bistabilny timer działa jak pamięć
W konfiguracji bistabilnej 555 nie odmierza czasu za pomocą stałej RC. Sygnał SET ustawia wyjście, a RESET je zeruje. Stan utrzymuje się do kolejnego polecenia, dlatego taki układ może zastąpić prosty zatrzask sterujący.
W nowoczesnych projektach podobną funkcję realizuje mikrokontroler, przerzutnik typu RS albo gotowy moduł przekaźnika. Zyskujemy większą elastyczność, ale pojawia się problem poprawnego startu po włączeniu zasilania. Bez układu resetu wejścia mogą przez chwilę pozostawać w stanie nieokreślonym.
Gdzie te rozwiązania sprawdzają się najlepiej
W warsztacie najłatwiej zobaczyć różnicę na konkretnych zadaniach. Gdy chcę, aby urządzenie wykonało operację i samo się zatrzymało, wybieram działanie monostabilne. Kiedy użytkownik ma świadomie ustawić stan i utrzymać go przez dłuższy czas, wygodniejszy jest wariant bistabilny.
Przykłady dla trybu monostabilnego
- Przedmuch sprężonym powietrzem uruchamiany przyciskiem. Po puszczeniu przycisku zawór lub przekaźnik odłącza zasilanie.
- Opóźnione wyłączenie wentylatora po zakończeniu pracy elektronarzędzia. Timer podtrzymuje obciążenie przez ustalony czas.
- Elektrozamek albo siłownik, który ma zadziałać tylko przez określony impuls. Stałe zasilanie mogłoby przegrzać cewkę.
- Przycisk startu sterownika, gdzie krótkie zwarcie wejścia wystarcza do rozpoczęcia programu.
W tych zastosowaniach automatyczny powrót jest zaletą bezpieczeństwa. Jeżeli operator puści przycisk albo zniknie sygnał sterujący, urządzenie nie powinno dalej pracować bez kontroli. Przy maszynach i elektronarzędziach taka cecha bywa ważniejsza niż wygoda.
Przeczytaj również: Połączenie szeregowe i równoległe - najważniejsze różnice
Przykłady dla trybu bistabilnego
- Oświetlenie warsztatowe sterowane jednym przyciskiem. Pierwszy impuls włącza lampę, a drugi ją wyłącza.
- Przekaźnik zatrzaskowy w układzie zasilanym bateryjnie, gdy nie chcemy pobierać prądu przez cały czas.
- Przełącznik funkcji urządzenia, na przykład wybór trybu pracy silnika lub wentylatora.
- Pamięć alarmu albo blokady, która ma pozostać aktywna do świadomego skasowania.
Tu najważniejsza jest pamięć stanu, ale właśnie ona może stać się zagrożeniem. Jeżeli bistabilny przekaźnik załącza grzałkę, pompę lub silnik, urządzenie może pozostać aktywne po odejściu operatora. Dlatego często dodaje się wyłącznik awaryjny, kontrolkę stanu i niezależne zabezpieczenie.
Jak dobrać właściwy wariant i uniknąć błędów
Dobór zaczynam od jednego pytania: czy po zaniku impulsu wyjście ma wrócić, czy pamiętać ostatnią decyzję? To rozstrzyga większość prostych przypadków, zanim jeszcze wybiorę konkretny przekaźnik lub układ scalony.
- Określ, czy sterowanie ma być impulsem, czy stałym poziomem napięcia.
- Sprawdź, czy wyjście ma działać przez czas określony, czy do następnego polecenia.
- Ustal, co ma się stać po zaniku zasilania i po ponownym uruchomieniu.
- Dobierz napięcie cewki, prąd styków i rodzaj obciążenia.
- Dodaj ochronę wejścia przed drganiami styków oraz ochronę cewki przed przepięciem.
Drgania styków, czyli krótkie wielokrotne zwarcia powstające podczas naciskania przycisku, potrafią wywołać kilka zmian zamiast jednej. Przy sterowaniu bistabilnym jest to szczególnie kłopotliwe, bo jedno naciśnięcie może włączyć i natychmiast wyłączyć układ. Pomaga filtr RC, przerzutnik Schmitta albo programowe opóźnienie rzędu kilku do kilkudziesięciu milisekund.
Przy cewkach prądu stałego stosuję diodę gaszącą, o ile sposób sterowania i czas wyłączenia na to pozwalają. Bez niej napięcie indukowane przy odłączeniu cewki może uszkodzić tranzystor lub powodować zakłócenia. W przypadku przekaźników bistabilnych trzeba sprawdzić, czy producent wymaga impulsu dodatniego, ujemnego czy zmiany polaryzacji.
Nie podłączam też wyjścia timera 555 bezpośrednio do dużego silnika. Układ logiczny powinien sterować tranzystorem, przekaźnikiem albo odpowiednim modułem mocy, a element wykonawczy musi mieć zapas dla prądu rozruchowego. Obwody 230 V wymagają izolacji, właściwej obudowy i zabezpieczeń, więc próby na otwartych przewodach nie są rozsądnym etapem testów.
Najczęstszy błąd polega na zamianie przekaźnika monostabilnego na bistabilny bez zmiany logiki sterowania. Sterownik, który stale zasila cewkę, może nie obsłużyć poprawnie wersji zatrzaskowej. Z drugiej strony układ zaprojektowany dla krótkiego impulsu może nie zadziałać z przekaźnikiem, który oczekuje osobnych komend SET i RESET.
Jedna kontrolna zasada przed podaniem napięcia
Przed wyborem elementu opisuję zachowanie układu jednym zdaniem. Jeżeli ma działać tylko podczas naciskania lub przez odliczony czas, potrzebuję rozwiązania monostabilnego. Jeżeli ma pamiętać stan aż do kolejnego polecenia, wybieram bistabilne, ale od razu sprawdzam pobór energii, sposób resetowania i zachowanie po awarii zasilania.
To proste rozróżnienie eliminuje większość pomyłek przy przyciskach, przekaźnikach i układach 555. W praktyce nie wybieram wersji oszczędniejszej ani bardziej rozbudowanej z przyzwyczajenia, tylko tę, która zapewnia właściwe zachowanie urządzenia po puszczeniu przycisku, zaniku napięcia i ponownym uruchomieniu.
