Nieczytelny symbol albo zamienione oznaczenie przewodu potrafi zatrzymać naprawę prostego elektronarzędzia na kilka godzin. Wyjaśniam, jak czytać schemat elektryczny, rozpoznawać symbole instalacyjne i elektroniczne, interpretować zaciski L, N, PE oraz bezpiecznie porównywać rysunek z rzeczywistym urządzeniem.
Najważniejsze oznaczenia tworzą logiczny język każdego schematu
- IEC 60617 porządkuje graficzne symbole stosowane w dokumentacji elektrycznej.
- L, N, PE i PEN opisują funkcję przewodów, ale kolor nigdy nie zastępuje pomiaru.
- R, C, L, D, K, M i Q to popularne oznaczenia literowe elementów i aparatów.
- Kropka na skrzyżowaniu zwykle oznacza połączenie przewodów, a jej brak może wskazywać na zwykłe przecięcie.
- Legenda producenta ma pierwszeństwo przed przyzwyczajeniami wyniesionymi z innych schematów.
Jak czytać schemat elektryczny bez zgadywania
Schemat nie pokazuje urządzenia w skali ani w takim ułożeniu, w jakim widzimy je na stole. Pokazuje przede wszystkim logikę połączeń, kierunek zasilania i zależności między elementami. Dlatego przewód narysowany wysoko na kartce może w rzeczywistości biec przez całą obudowę albo przez kilka złączy.
Najpierw szukam źródła zasilania, punktów wejściowych i wyjściowych oraz oznaczeń zacisków. Dopiero później analizuję elementy pośrednie, takie jak wyłącznik, bezpiecznik, stycznik, silnik czy moduł sterujący. Taka kolejność ogranicza ryzyko pomylenia przewodu roboczego z ochronnym.
W dokumentacji spotkasz trzy podstawowe sposoby przedstawiania układów:
- Schemat ideowy pokazuje zasadę działania i zależności elektryczne.
- Schemat montażowy wskazuje konkretne przewody, listwy, złącza i miejsca podłączenia.
- Schemat jednokreskowy upraszcza instalację, zwłaszcza rozdzielnice i obwody trójfazowe.
Nie należy ich traktować zamiennie. Schemat ideowy odpowie na pytanie, dlaczego silnik się uruchamia, ale nie zawsze pokaże, którym otworem w kostce przechodzi konkretny przewód. W praktyce serwisowej porównuję zawsze rysunek ideowy, oznaczenia na obudowie i numerację przewodów.
Graficzne symbole opierają się najczęściej na serii IEC 60617, spotykanej w polskiej dokumentacji jako PN-EN 60617. Producent może jednak stosować własne uproszczenia, dlatego przy schematach elektronarzędzi legenda i opis konkretnego modelu są ważniejsze niż pamięć z innego urządzenia.
Symbole instalacyjne które trzeba rozpoznawać
W instalacjach elektrycznych wiele symboli wygląda podobnie, ale drobny szczegół zmienia ich znaczenie. Kreska, łuk, dodatkowy styk albo sposób zakończenia przewodu może informować o rodzaju aparatu, jego funkcji lub stanie spoczynkowym.
| Element | Typowe oznaczenie literowe | Jak rozpoznać i do czego służy |
|---|---|---|
| Wyłącznik | S | Przerywa lub zamyka obwód. Na schemacie trzeba sprawdzić, czy przedstawiono styk normalnie otwarty, czy zamknięty. |
| Bezpiecznik | F | Chroni obwód przed nadmiernym prądem. Symbol nie mówi jeszcze, jaki jest prąd znamionowy. |
| Wyłącznik nadprądowy | Q lub oznaczenie aparatu | Łączy funkcję łącznika i zabezpieczenia. Parametry, takie jak B16 czy C16, trzeba odczytać z opisu. |

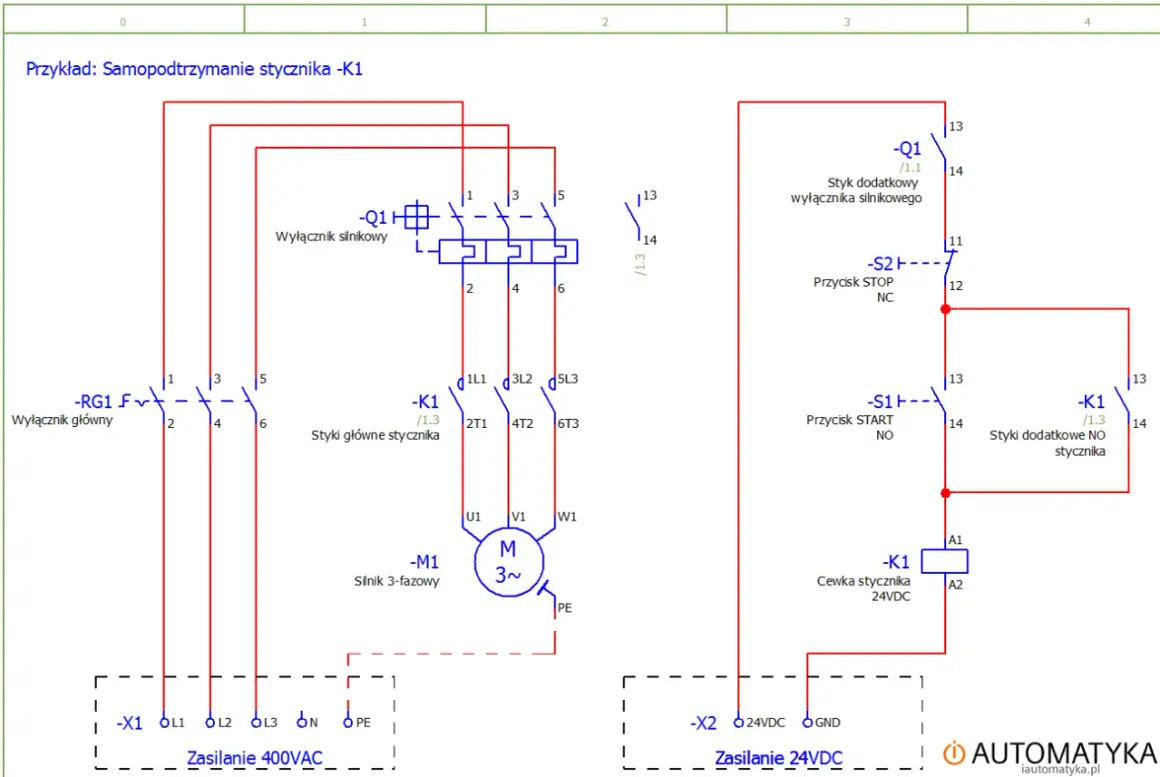

| Stycznik | K | Ma cewkę sterującą oraz styki główne i pomocnicze. To częsty element układów silnikowych. |
| Silnik | M | Odbiornik energii elektrycznej zamieniający ją na ruch. Symbol może zawierać dodatkowe dane o liczbie faz. |
| Transformator | T lub TR | Dwie cewki oddzielone rdzeniem. Umożliwia zmianę napięcia albo separację obwodów. |
| Gniazdo i wtyczka | zależne od legendy | Rysunek wskazuje rodzaj punktu przyłączeniowego, na przykład gniazdo ze stykiem ochronnym. |
Szczególną uwagę zwracam na styki oznaczone jako NO i NC. NO oznacza styk normalnie otwarty, a NC normalnie zamknięty. Słowo „normalnie” dotyczy stanu bez zasilania cewki lub bez naciśnięcia przycisku, nie zaś sytuacji podczas normalnej pracy maszyny.
Na schematach często pojawiają się też symbole uziemienia, ochrony przeciwporażeniowej i połączeń wyrównawczych. Nie są one ozdobnikiem. Brak ciągłości przewodu ochronnego może sprawić, że metalowa obudowa uszkodzonego urządzenia znajdzie się pod napięciem.
Oznaczenia przewodów zacisków i zabezpieczeń
W typowej instalacji jednofazowej przewód fazowy ma oznaczenie L, neutralny N, a ochronny PE. W obwodzie trójfazowym spotkasz dodatkowo L1, L2 i L3. Zwyczajowo fazy mają kolory brązowy, czarny i szary, przewód neutralny jest niebieski, a ochronny żółto-zielony.
| Oznaczenie | Funkcja | Typowy kolor |
|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary |
| L1, L2, L3 | Poszczególne fazy w układzie trójfazowym | Brązowy, czarny, szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| PEN | Wspólna funkcja neutralna i ochronna w określonych układach | Żółto-zielony z oznaczeniem niebieskim przy zakończeniach |
Kolory wynikają z zasad opisanych między innymi w PN-HD 308 S2, ale w starej instalacji mogą być niezgodne z obecnymi regułami. Zdarza się, że niebieska żyła była użyta jako fazowa albo przewód ochronny nie ma właściwego koloru. Z tego powodu przed dotknięciem przewodu sprawdzam brak napięcia odpowiednim miernikiem, a nie tylko wzrokowo oceniam izolację.
Warto też odróżnić oznaczenie funkcji od parametrów. Symbol L mówi, że chodzi o fazę, lecz nie informuje, czy obwód jest zabezpieczony wyłącznikiem B10, C16 czy innym aparatem. Takie dane znajdują się przy symbolu zabezpieczenia, na schemacie rozdzielnicy albo w tabeli obwodów.
W elektronarzędziach można znaleźć oznaczenia zacisków 1, 2, 3, 4, symbole COM, NO, NC, M+, M-, U, V i W. Ich znaczenie zależy od elementu. U, V i W często opisują wyprowadzenia silnika, natomiast M+ i M- mogą oznaczać bieguny silnika prądu stałego, ale nie wolno zakładać tego bez sprawdzenia dokumentacji.
Symbole w elektronice i układach sterowania

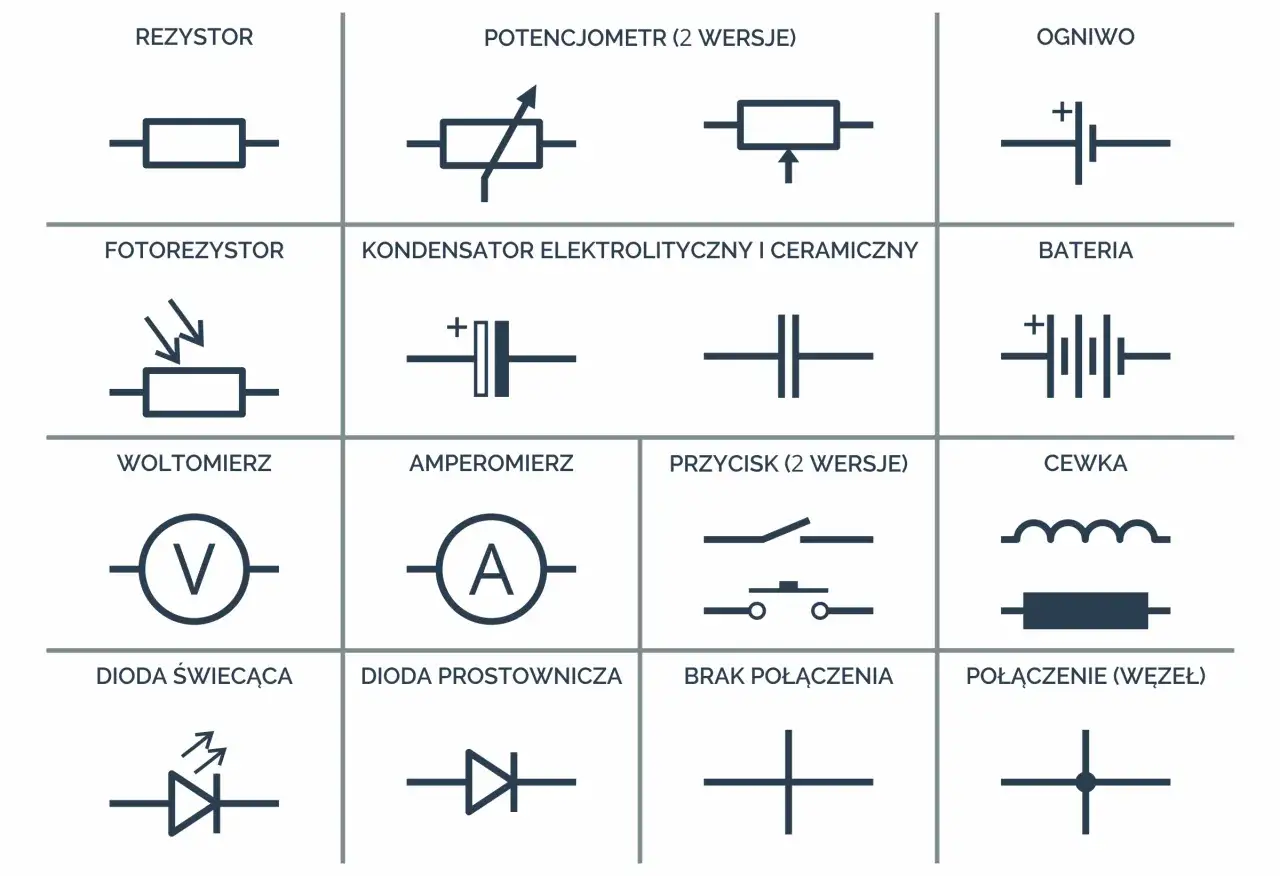

Schemat elektroniczny jest zwykle gęstszy od instalacyjnego, ale działa według tej samej zasady. Każdy element ma symbol graficzny, oznaczenie referencyjne i często wartość elektryczną. Samo „R3” mówi, że to trzeci rezystor, ale dopiero zapis 4,7 kΩ lub 0,25 W określa jego podstawowe parametry.
| Symbol literowy | Element | Na co zwrócić uwagę |
|---|---|---|
| R | Rezystor | Rezystancja, moc i ewentualna regulacja. Potencjometr ma dodatkowy ruchomy styk. |
| C | Kondensator | Jeśli jest spolaryzowany, trzeba zachować właściwy kierunek podłączenia. |
| L | Cewka lub dławik | Może filtrować zakłócenia albo tworzyć część obwodu napędowego. |
| D | Dioda | Kreska na symbolu wskazuje stronę katody. W LED istotna jest także polaryzacja. |
| Q lub T | Tranzystor | Rodzaj tranzystora i układ wyprowadzeń trzeba potwierdzić w dokumentacji. |
| U lub IC | Układ scalony | Numer obudowy i pinów jest ważniejszy niż sam prostokątny symbol. |
| BR lub oznaczenie mostka | Mostek prostowniczy | Znaki „+”, „-” oraz wejścia prądu przemiennego wskazują kierunek połączeń. |
Przy kondensatorze elektrolitycznym kreska, znak „+” albo krótsza nóżka może wskazywać biegun ujemny lub dodatni, zależnie od sposobu narysowania elementu. Nie opieram się na jednym szczególe, tylko porównuję symbol, nadruk na płytce i oznaczenie obudowy.
W układach sterowania równie ważne są symbole cewek przekaźników, przycisków, czujników i diod zabezpieczających. Przykładowo dioda równoległa do cewki przekaźnika może tłumić przepięcie przy wyłączaniu. Jej odwrotne podłączenie potrafi zablokować cały układ sterujący.
Trzeba pamiętać, że symbole amerykańskie i europejskie nie zawsze wyglądają tak samo. Rezystor może być prostokątem albo zygzakiem, a kondensator może mieć różny sposób zaznaczenia polaryzacji. Właśnie dlatego kontekst układu i legenda są ważniejsze od samego kształtu znaku.
Jak przełożyć schemat na realne urządzenie
Podczas naprawy zaczynam od identyfikacji punktów wspólnych. Szukam numeru płytki, oznaczeń złączy, kolorów przewodów i symboli nadrukowanych przy elementach. Dopiero gdy te informacje się zgadzają, przechodzę do pomiarów.
- Odłącz zasilanie i zabezpiecz urządzenie przed przypadkowym uruchomieniem.
- Zrób zdjęcie połączeń przed demontażem, najlepiej z widoczną numeracją zacisków.
- Znajdź na schemacie odpowiadające sobie złącza, na przykład X1, J2 albo CN3.
- Porównaj oznaczenia elementów, takie jak R5, K1, M1 lub D4, z opisami na płytce.
- Sprawdź ciągłość przewodów i obecność zwarć dopiero po upewnieniu się, że obwód jest bez napięcia.
- Po naprawie wykonaj próbę w bezpiecznych warunkach, najlepiej przez ogranicznik prądu lub zabezpieczenie o odpowiednich parametrach.
Najwięcej błędów powstaje przy czytaniu skrótów na złączach. To, że dwa przewody mają ten sam kolor, nie oznacza jeszcze, że pełnią tę samą funkcję. W elektronarzędziach producent może używać wspólnego koloru dla wielu wiązek, a rozróżnienie odbywa się przez numer pinu, opaskę lub nadruk na płytce.
Jeżeli schemat pokazuje napięcie 230 V, zachowuję szczególną ostrożność. Pomiar wykonany próbnikiem neonowym nie jest wystarczającym potwierdzeniem braku napięcia. Do pracy potrzebny jest sprawny miernik dwubiegunowy, a przy instalacjach stałych także odpowiednie uprawnienia i doświadczenie.
Błędy które prowadzą do złej interpretacji
Początkujący często zakładają, że każdy przewód kończący się na obudowie jest uziemieniem. Tymczasem symbol ochronny może oznaczać PE, funkcjonalne połączenie z masą albo punkt odniesienia układu elektronicznego. Masa GND nie zawsze jest przewodem ochronnym PE.
Drugim częstym problemem jest traktowanie skrzyżowania linii jako połączenia. Jeśli na skrzyżowaniu znajduje się kropka, zwykle przewody są połączone. Gdy kropki nie ma, mogą się tylko przecinać, choć niektórzy producenci stosują własne konwencje graficzne.
Nie należy także zamieniać symbolu bezpiecznika z wyłącznikiem nadprądowym. Bezpiecznik jednorazowy i aparat resetowalny mogą pełnić podobną funkcję ochronną, ale mają inne charakterystyki, sposób działania i wymagania montażowe.
W elektronice groźne jest pomijanie wartości elementów. Rezystor 100 Ω i 100 kΩ mogą wyglądać identycznie na schemacie, ale w tym samym miejscu układu dadzą zupełnie inny efekt. Przed wymianą odczytuję więc nie tylko symbol, lecz także wartość, tolerancję, moc i napięcie pracy.
Jeżeli dokumentacja jest niepełna, nie próbuję odtwarzać układu wyłącznie na podstawie kolorów. Bezpieczniejsze jest prześledzenie połączeń miernikiem, sprawdzenie oznaczeń producenta i porównanie z identycznym, sprawnym modułem. Czasem pięć minut dodatkowej weryfikacji oszczędza płytkę wartą kilkaset złotych.
Dobra legenda jest ważniejsza niż pamięć symboli
Nie trzeba znać wszystkich symboli z pamięci. Najlepszy efekt daje umiejętność rozpoznania grupy elementu, odczytania oznaczenia literowego i sprawdzenia go w legendzie konkretnego schematu.
Do codziennej pracy wystarczy własna ściąga obejmująca R, C, L, D, Q, F, K, M, S, PE, N i L. Przy bardziej złożonych urządzeniach dopisz numery złączy, typy styków NO/NC oraz podstawowe symbole silników i zabezpieczeń.
Najważniejsza zasada pozostaje prosta: schemat podpowiada, jak działa układ, ale dopiero pomiar potwierdza, co rzeczywiście dzieje się w urządzeniu. Takie połączenie czytania dokumentacji, oględzin i ostrożnej diagnostyki pozwala szybciej znaleźć usterkę i nie zamienić drobnej awarii w kosztowną naprawę.
