Najważniejsze zasady czytania prostych obwodów
- Zamknięta droga prądu jest warunkiem działania każdego podstawowego obwodu.
- Źródło, odbiornik i przewody to trzy elementy, od których zaczyna się większość schematów.
- Połączenie szeregowe jest łatwe do narysowania, ale awaria jednego elementu przerywa cały obwód.
- Połączenie równoległe pozwala zasilać niezależne gałęzie, lecz wymaga poprawnego rozdzielenia przewodów.
- Do nauki najlepiej używać napięcia 5-12 V DC, a instalacje 230 V pozostawić osobie z odpowiednimi uprawnieniami.
Od czego zacząć czytanie schematu elektrycznego
Schemat nie pokazuje fizycznego wyglądu urządzenia. Pokazuje przede wszystkim logikę połączeń, czyli to, które zaciski i elementy są ze sobą połączone. Dzięki temu bateria może być przedstawiona symbolem, podobnie jak żarówka, wyłącznik czy rezystor, bez rysowania ich rzeczywistej obudowy.
Ja zaczynam czytanie od źródła zasilania i przesuwam wzrok wzdłuż przewodu aż do odbiornika. Szukam odpowiedzi na trzy pytania: skąd płynie napięcie, którędy prąd może przepłynąć oraz gdzie obwód wraca do drugiego zacisku źródła.| Element | Oznaczenie | Rola w obwodzie |
|---|---|---|
| Źródło napięcia | V, B, BAT | Dostarcza energię, na przykład bateria lub zasilacz. |
| Rezystor | R | Ogranicza prąd lub powoduje spadek napięcia. |
| Wyłącznik | S, SW | Otwiera albo zamyka drogę przepływu prądu. |
| Żarówka lub LED | L, D | Zamienia energię elektryczną na światło. |
| Silnik | M | Zmienia energię elektryczną w ruch. |
| Bezpiecznik | F | Przerywa obwód przy zbyt dużym prądzie. |
Na schematach spotkasz też kropkę w miejscu połączenia przewodów. Skrzyżowanie linii bez kropki często oznacza, że przewody się mijają, a nie są elektrycznie połączone. Ten drobny szczegół jest częstym źródłem pomyłek przy odczytywaniu dokumentacji elektronarzędzi.
Schemat ideowy i montażowy
Schemat ideowy opisuje funkcję układu, natomiast montażowy pokazuje, gdzie fizycznie umieścić przewody i elementy. Do diagnozowania awarii częściej przydaje się pierwszy, ponieważ łatwiej zobaczyć na nim ciągłość obwodu i miejsca, w których może powstać przerwa.

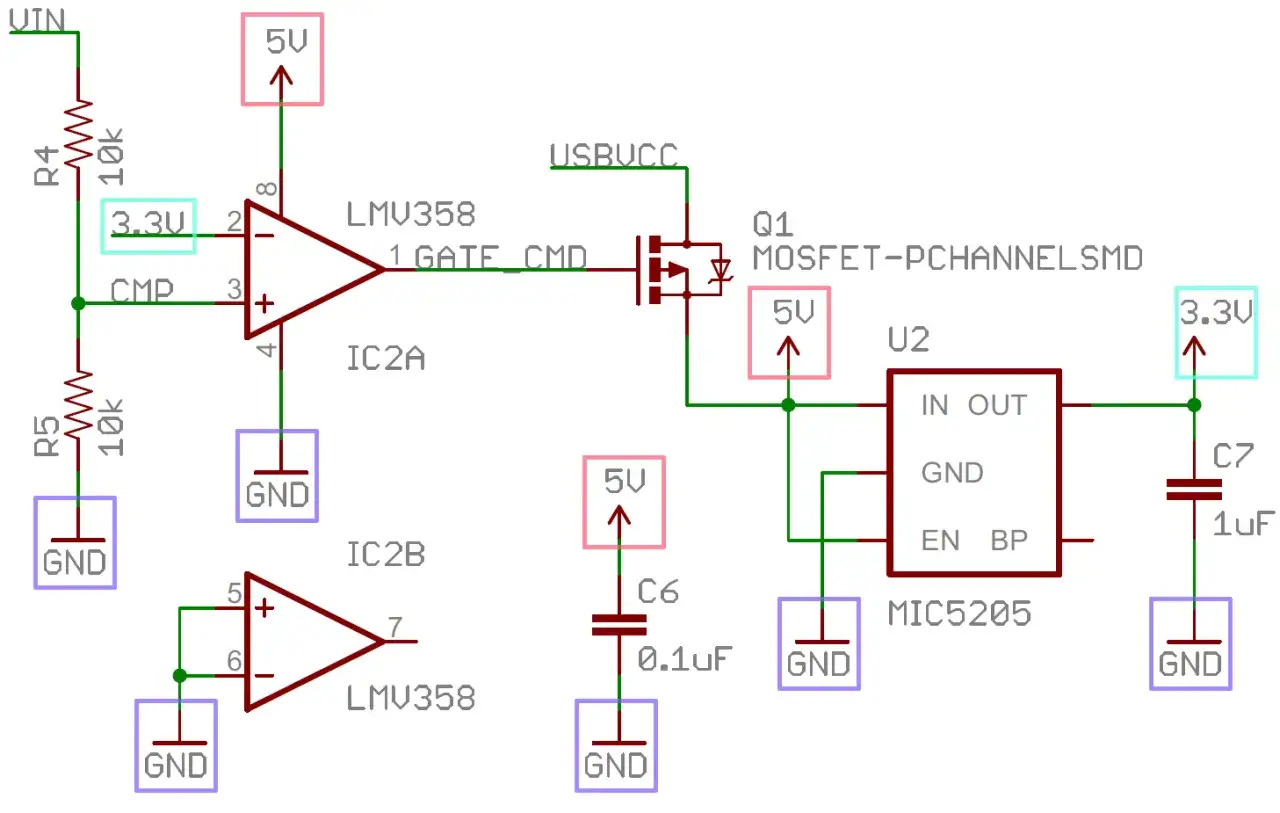

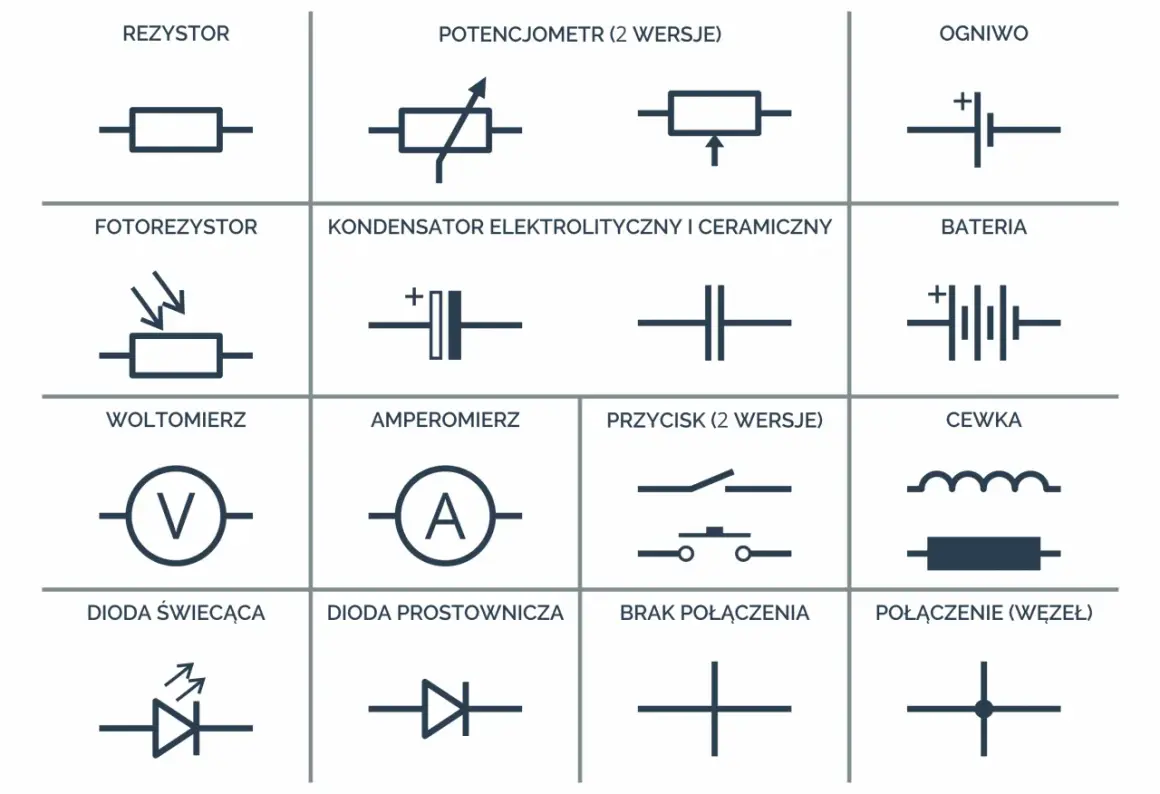

W dokumentacji technicznej symbole są zwykle ujednolicone według zasad stosowanych w normie PN-EN 60617. Nie trzeba zapamiętywać całej biblioteki oznaczeń. Na początek wystarczy rozpoznawać źródło, przewód, wyłącznik, rezystor, diodę, silnik, bezpiecznik i punkt masy.
Trzy najprostsze układy, które warto znać
Najłatwiej zrozumieć schematy na niewielkich obwodach zasilanych napięciem stałym. W praktyce wystarczy bateria 9 V, koszyk na baterie albo zasilacz 5 V, przewody, wyłącznik i odbiornik o odpowiednich parametrach.
Obwód z wyłącznikiem i żarówką
(+ źródła) ─── [S] ─── (L) ─── (− źródła)
Wyłącznik S znajduje się tutaj szeregowo z lampką L. Po jego zamknięciu powstaje kompletna droga przepływu prądu i odbiornik działa. Po otwarciu pojawia się przerwa, więc prąd przestaje płynąć w całym obwodzie.
To dobry pierwszy przykład, bo pokazuje podstawową zasadę: samo podłączenie napięcia nie wystarczy. Odbiornik musi mieć dwa poprawne połączenia, a obwód musi wracać do źródła. W warsztacie podobny układ znajdziesz w lampce kontrolnej, prostym testerze albo obwodzie sterowania małego silnika.
Połączenie szeregowe
(+ źródła) ─── [R1] ─── [R2] ─── (− źródła)
W połączeniu szeregowym elementy tworzą jedną wspólną gałąź. Przez każdy z nich płynie ten sam prąd, ale napięcie rozkłada się pomiędzy elementy. Jeżeli jeden rezystor zostanie odłączony, cały obwód przestanie działać.
Układ szeregowy jest przydatny do ograniczania prądu lub uzyskania konkretnego oporu. Jego wadą jest zależność wszystkich elementów od siebie. Dlatego kilka żarówek połączonych szeregowo może zgasnąć jednocześnie po awarii jednej z nich.Połączenie równoległe
┌── (L1) ──┐
(+ źródła) ──────┤ ├────── (− źródła)
└── (L2) ──┘
W układzie równoległym każda gałąź jest podłączona do tych samych punktów zasilania. Odbiorniki otrzymują więc to samo napięcie, a awaria jednej gałęzi nie musi wyłączyć pozostałych. Tak działają między innymi niezależne obwody oświetlenia.
Za wygodę płaci się większą liczbą połączeń i koniecznością sprawdzenia obciążenia źródła. Dwie gałęzie pobierają łącznie więcej prądu niż jedna, dlatego zasilacz trzeba dobrać nie tylko do napięcia, ale również do sumy prądów odbiorników.
Jak narysować własny schemat krok po kroku
Dobry schemat powstaje od funkcji, a nie od przypadkowego rozmieszczenia symboli. Najpierw zapisuję, co układ ma robić, a dopiero później dobieram elementy i oznaczam przewody.
- Określ zasilanie. Zapisz napięcie, rodzaj prądu oraz biegunowość. Dla początkującego projektu bezpieczniejszy będzie układ 5 V lub 12 V DC.
- Wybierz odbiornik. Może to być dioda LED, mała żarówka, buzzer, silnik albo rezystor testowy.
- Dodaj sterowanie. Wyłącznik, przycisk lub przekaźnik powinien znaleźć się w miejscu, które jasno pokazuje, co załącza.
- Narysuj przewody. Staraj się prowadzić je poziomo i pionowo, ograniczając liczbę niepotrzebnych skrzyżowań.
- Oznacz elementy. Użyj prostych symboli typu R1, S1, M1 i dodaj wartości, na przykład 1 kΩ, 12 V lub 250 mA.
- Sprawdź obwód. Przejdź od plusa źródła do minusa i upewnij się, że nie ma przerwy ani przypadkowego zwarcia.
Przy diodzie LED trzeba dodać rezystor ograniczający prąd. Dla zasilania 5 V, diody o spadku około 2 V i prądu 10 mA orientacyjna wartość wynosi 300 Ω, dlatego w praktyce można zastosować 330 Ω. Obliczenie wynika ze wzoru R = (U zasilania - U LED) / I.
Nie traktuję jednak takiego wyniku jako bezwarunkowej recepty. Trzeba jeszcze sprawdzić maksymalny prąd diody, moc rezystora i parametry źródła. W prostych projektach lepiej wybrać prąd 5-10 mA niż od razu zbliżać się do granicznej wartości elementu.
Jak sprawdzić układ multimetrem
Sam schemat może być poprawny, a urządzenie nadal nie działać z powodu pękniętego przewodu, zimnego lutu albo uszkodzonego wyłącznika. Multimetr pozwala szybko rozdzielić problem z zasilaniem od problemu z połączeniem.
Pomiar napięcia
Napięcie mierzymy równolegle do badanego elementu. Czarną sondę podłączam do punktu odniesienia, zwykle minusa lub masy, a czerwoną do punktu, który chcę sprawdzić. Jeżeli na wejściu układu jest 12 V, a za wyłącznikiem nie ma żadnego napięcia, podejrzany jest wyłącznik albo jego połączenie.
Test ciągłości
Test ciągłości wykonuje się przy odłączonym zasilaniu. Sygnał dźwiękowy zwykle oznacza małą rezystancję między sondami, ale próg zależy od modelu miernika. Ta funkcja dobrze nadaje się do sprawdzania przewodu, bezpiecznika, ścieżki płytki i zamkniętego wyłącznika.
Przeczytaj również: Jak czytać schemat obwodu elektrycznego i uniknąć błędów
Pomiar prądu
Prąd mierzy się szeregowo, czyli trzeba włączyć multimetr w badaną gałąź. To miejsce, w którym początkujący najczęściej robią zwarcie. Jeśli nie masz pewności co do zakresu, zacznij od najwyższego zakresu prądowego i upewnij się, że przewód pomiarowy jest wpięty do właściwego gniazda.
Nie podłączaj miernika ustawionego na pomiar prądu bezpośrednio między plusem i minusem baterii. Takie połączenie może spowodować duży prąd, przepalenie bezpiecznika w mierniku, uszkodzenie przewodów, a przy większym źródle także niebezpieczne nagrzanie elementów.
Najczęstsze błędy przy prostych połączeniach
| Błąd | Co się dzieje | Jak go uniknąć |
|---|---|---|
| Brak wspólnej masy | Elementy mają napięcie, ale sygnał nie ma poprawnej drogi powrotnej. | Sprawdź, czy wszystkie punkty odniesienia są faktycznie połączone. |
| Odwrotna polaryzacja LED | Dioda nie świeci albo może zostać uszkodzona przy zbyt dużym napięciu. | Sprawdź oznaczenie anody i katody oraz dodaj rezystor. |
| Zwarcie źródła | Prąd rośnie gwałtownie i może zadziałać bezpiecznik. | Przed włączeniem zasilania sprawdź połączenia omomierzem. |
| Za cienki przewód | Przewód może się nagrzewać przy większym obciążeniu. | Dobierz przekrój do prądu i długości przewodu. |
| Zły tryb multimetru | Pomiar jest błędny albo dochodzi do zwarcia. | Przed podłączeniem sprawdź funkcję, zakres i gniazdo sondy. |
W elektronarzędziach dochodzą jeszcze wibracje, kurz i wysoka temperatura. Z mojego doświadczenia wynika, że problemem nie jest wtedy sam schemat, lecz mechanicznie uszkodzone połączenie, luźna wsuwka albo przewód nadłamany tuż przy obudowie.
Inna pułapka to utożsamianie schematu z instrukcją naprawy. Rysunek może pokazywać, że dwa punkty są połączone, ale nie odpowiada jeszcze na pytanie, czy przewód ma właściwy przekrój, izolację i odporność na warunki pracy. Te kwestie trzeba sprawdzać w dokumentacji konkretnego urządzenia.
Gdzie kończy się nauka na niskim napięciu
Podstawowe ćwiczenia wykonuj na bateriach, zasilaczach laboratoryjnych i gotowych modułach niskonapięciowych. Układy 5-12 V DC są dobrym środowiskiem do nauki symboli, pomiarów i diagnozowania błędów, choć nawet tutaj trzeba uważać na zwarcia akumulatorów o dużej wydajności prądowej.
Obwody 230 V AC wymagają innego poziomu ostrożności. Nie wystarczy znać symbol wyłącznika czy przewodu fazowego. Potrzebne są poprawne zabezpieczenia, dobór przewodów, pomiary ochronne i zgodność z wymaganiami instalacji. Przy pracy z napięciem sieciowym korzystam z pomocy elektryka z odpowiednimi uprawnieniami, zamiast traktować prosty schemat jako zgodę na samodzielny montaż.
Najważniejsza zasada jest prosta: schemat służy do zrozumienia układu, ale bezpieczeństwo zależy również od wykonania, parametrów elementów i warunków pracy. To szczególnie istotne przy zasilaczach, silnikach, kondensatorach i akumulatorach, które mogą przechowywać energię także po odłączeniu urządzenia.
Pierwszy projekt, który naprawdę uczy
Na początek polecam układ z baterią 9 V, rezystorem 330-680 Ω, diodą LED i przyciskiem. Jest wystarczająco prosty, aby narysować go na jednej kartce, a jednocześnie pokazuje biegunowość, ograniczanie prądu, działanie przełącznika i sposób sprawdzania napięcia.
Pracuj według jednej kolejności: najpierw schemat, potem montaż, na końcu pomiar. Gdy nauczysz się przechodzić wzrokiem od źródła przez wszystkie elementy do punktu powrotnego, większość podstawowych obwodów przestanie wyglądać jak plątanina symboli, a zacznie przypominać logiczną mapę działania urządzenia.
