Kręcisz gałką w radiu, ściemniaczu albo zasilaczu laboratoryjnym i zastanawiasz się, co właściwie dzieje się w środku? Potencjometr to prosty, ale bardzo użyteczny element, który pozwala regulować napięcie, sygnał lub rezystancję. Wyjaśnię, jak jest zbudowany, jak działa, czym różni się od reostatu oraz jak dobrać i sprawdzić go w praktycznym układzie.
Potencjometr zmienia opór i pozwala regulować napięcie w układzie
- Trzy wyprowadzenia tworzą regulowany dzielnik napięcia.
- W środku znajduje się ścieżka rezystancyjna i poruszający się po niej ślizgacz.
- Najczęściej spotkasz wersje obrotowe, suwakowe, montażowe i wieloobrotowe.
- Do regulacji głośności zwykle stosuje się charakterystykę logarytmiczną, a do prostych układów sterowania liniową.
- Przed zakupem trzeba sprawdzić rezystancję, moc, charakterystykę i sposób montażu.
Czym jest potencjometr i z czego się składa
Potencjometr jest rezystorem o regulowanej wartości. W przeciwieństwie do zwykłego opornika nie ma jednej stałej rezystancji widocznej w każdych warunkach. Obrót osi albo przesunięcie suwaka zmienia punkt kontaktu z elementem oporowym, a tym samym proporcje rezystancji w obwodzie.

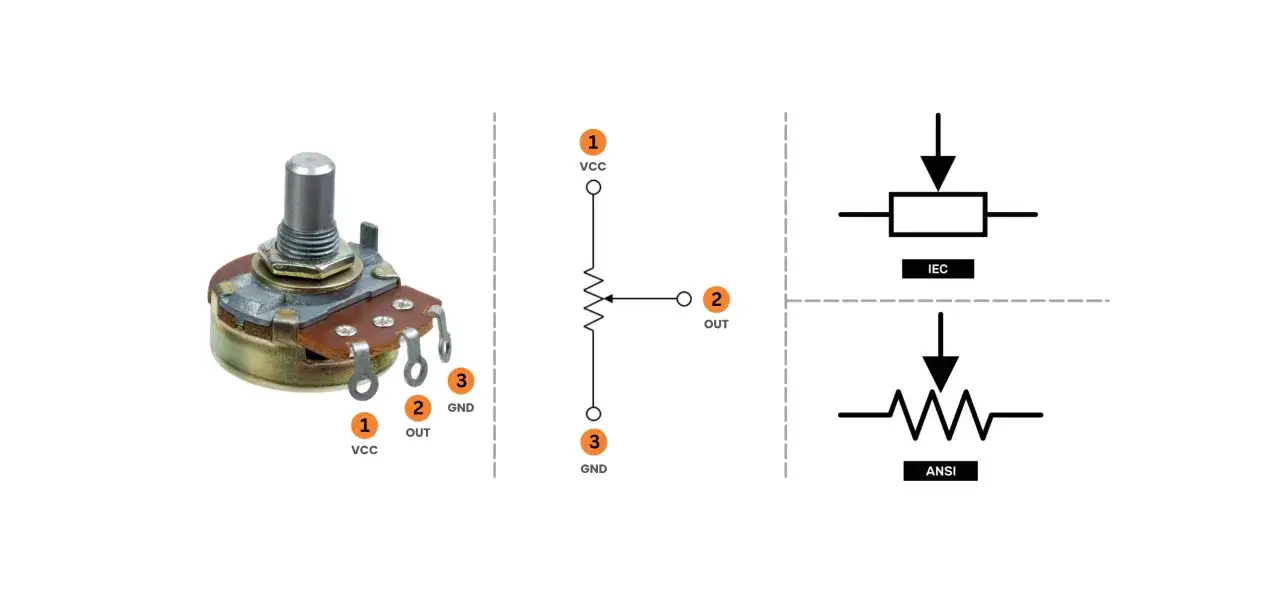

Typowy model ma trzy wyprowadzenia. Dwa skrajne są połączone z końcami ścieżki rezystancyjnej, natomiast środkowa końcówka prowadzi do ślizgacza. Ślizgacz to ruchomy styk, który przesuwa się po ścieżce i pobiera z niej napięcie w wybranym miejscu.
Jak rozumieć wartość podaną na obudowie
Jeżeli na potencjometrze widnieje oznaczenie 10 kΩ, oznacza to rezystancję mierzoną między dwoma skrajnymi wyprowadzeniami. Rezystancja między końcówką środkową a jednym z wyprowadzeń zmienia się od wartości bliskiej zeru do wartości zbliżonej do 10 kΩ.
Sam napis 10 kΩ nie mówi jeszcze, czy element pasuje do konkretnego urządzenia. Układ może wymagać potencjometru liniowego lub logarytmicznego, określonej mocy, konkretnego kąta obrotu i odpowiedniego kształtu osi. To właśnie te szczegóły często decydują, czy zamiennik będzie działał poprawnie.
Jak działa potencjometr w układzie elektrycznym

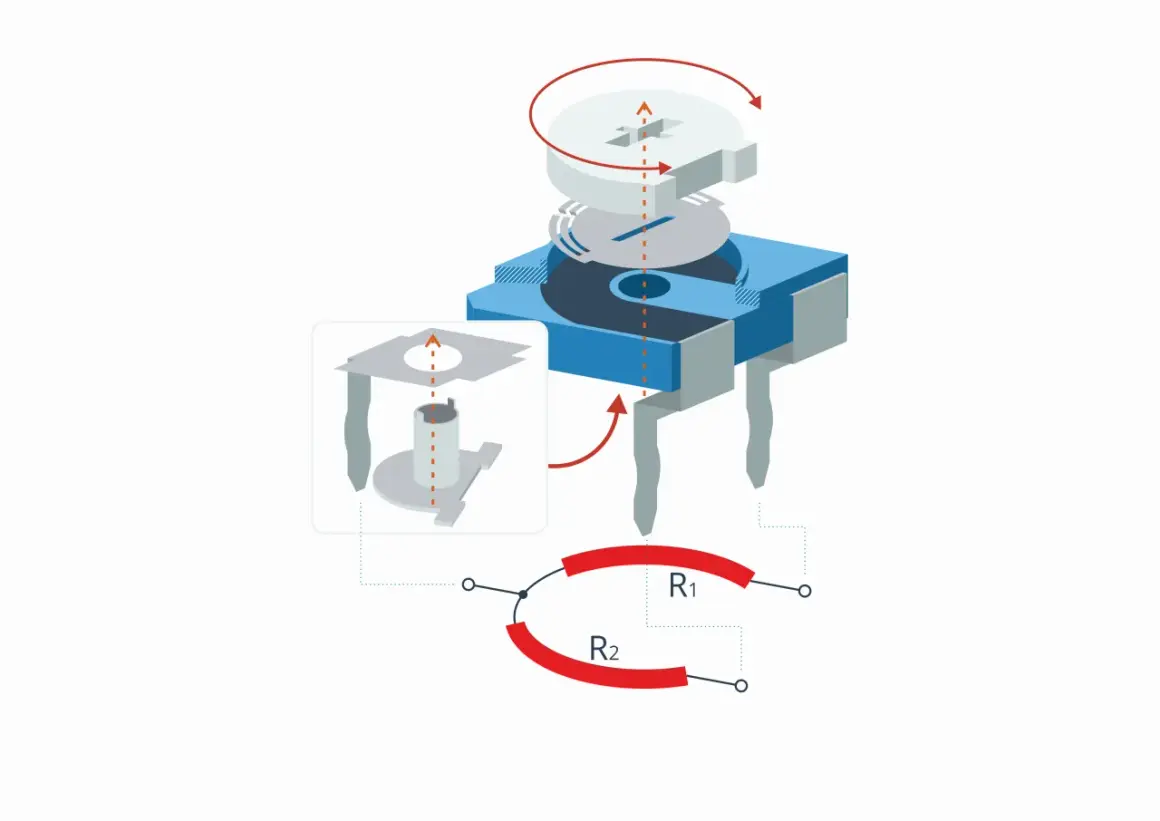

Najłatwiej wyobrazić go sobie jako regulowany dzielnik napięcia. Do dwóch skrajnych końcówek podłączam napięcie wejściowe, a z wyprowadzenia środkowego odbieram napięcie wyjściowe. Przesuwając ślizgacz, zmieniam stosunek dwóch części ścieżki oporowej.
Gdy suwak znajduje się przy jednym końcu, napięcie na wyjściu jest bliskie jednej wartości granicznej. Przy drugim końcu zbliża się do drugiej wartości. W uproszczeniu, dla nieobciążonego wyjścia można użyć wzoru Uwy = Uwe × R2 / (R1 + R2), gdzie R1 i R2 są częściami całkowitej rezystancji.
W praktyce odbiornik podłączony do wyjścia wpływa na działanie dzielnika. Jeżeli ma zbyt małą rezystancję wejściową, może zmienić zakres regulacji i sprawić, że napięcie nie będzie zmieniało się tak, jak przewidywał prosty wzór. Przy prostych układach hobbystycznych zwykle nie jest to problem, ale w precyzyjnych obwodach trzeba już uwzględnić obciążenie.
Potencjometr a reostat
Ten sam element można wykorzystać jako rezystor zmienny, czyli reostat. Wtedy używa się tylko wyprowadzenia środkowego i jednego skrajnego. Trzecia końcówka pozostaje niepodłączona albo bywa połączona ze środkową, aby ograniczyć ryzyko przerwy przy zabrudzeniu ślizgacza.
Różnica jest praktyczna. Potencjometr w klasycznym połączeniu służy głównie do regulacji napięcia, natomiast reostat zmienia prąd płynący przez obciążenie. Nie oznacza to jednak, że każdy mały potencjometr nadaje się do sterowania silnikiem. W urządzeniach o większej mocy szybko przekroczysz jego dopuszczalne obciążenie i uszkodzisz ścieżkę.
Rodzaje potencjometrów i ich typowe zastosowania
Na rynku jest kilka podstawowych odmian. Różnią się nie tylko sposobem regulacji, lecz także charakterystyką elektryczną i dokładnością. W warsztacie najczęściej spotykam cztery grupy.
| Rodzaj | Jak się reguluje | Typowe zastosowanie |
|---|---|---|
| Obrotowy | Osią i pokrętłem | Głośność, jasność, ustawienia panelu |
| Suwakowy | Przesunięciem suwaka | Miksery, konsole, sterowniki |
| Montażowy, czyli trymer | Śrubokrętem | Kalibracja i jednorazowa regulacja |
| Wieloobrotowy | Kilkoma obrotami osi | Precyzyjne ustawianie napięcia i parametrów |
Liniowy czy logarytmiczny
Potencjometr liniowy zmienia rezystancję proporcjonalnie do położenia osi. Jeżeli obrócisz go mniej więcej do połowy, ślizgacz znajdzie się w pobliżu połowy ścieżki. Taki wariant dobrze sprawdza się w regulacji napięcia, jasności diody sterowanej przez układ oraz w wielu prostych projektach elektronicznych.
Wersja logarytmiczna zmienia sygnał nierównomiernie. Stosuje się ją przede wszystkim w torach audio, ponieważ ludzki słuch odbiera głośność logarytmicznie. Użycie potencjometru liniowego jako regulatora głośności często daje wrażenie, że na początku zakresu prawie nic się nie dzieje, a potem poziom rośnie zbyt gwałtownie.
Oznaczenia literowe nie zawsze są identyczne u wszystkich producentów. Litera A może oznaczać charakterystykę liniową albo logarytmiczną, zależnie od przyjętego systemu. Dlatego przy wymianie elementu lepiej sprawdzić kartę katalogową lub oznaczenie producenta, zamiast opierać się wyłącznie na samej literze.
Jak dobrać potencjometr do konkretnego układu
Dobór zaczynam od odczytania oznaczeń ze starego elementu i sprawdzenia połączeń. Najważniejsza jest rezystancja nominalna, ale nie wolno pomijać mocy, charakterystyki oraz wymiarów mechanicznych. Potencjometr może elektrycznie pasować do obwodu, a mimo to nie dać się zamontować z powodu innej osi, rozstawu wyprowadzeń lub sposobu mocowania.
- Rezystancja, na przykład 1 kΩ, 10 kΩ, 47 kΩ lub 100 kΩ, wpływa na prąd i zakres pracy układu.
- Moc znamionowa określa, ile ciepła element może bezpiecznie rozpraszać.
- Charakterystyka liniowa lub logarytmiczna decyduje o sposobie narastania regulowanego sygnału.
- Liczba obrotów wpływa na wygodę i precyzję ustawiania.
- Wymiary oraz oś muszą odpowiadać obudowie, gałce i płytce drukowanej.
W obwodzie pomiarowym lub sterującym zwykle wybieram wartość zgodną z dokumentacją urządzenia. Zbyt mała rezystancja może niepotrzebnie obciążać źródło sygnału, a zbyt duża zwiększa podatność na zakłócenia i wpływ wejścia następnego układu.
Potencjometr w elektronarzędziach
W elektronarzędziach potencjometr często nie steruje silnikiem bezpośrednio. Zwykle przekazuje do elektroniki sterującej informację o położeniu spustu lub pokrętła, a właściwy prąd silnika przełącza tranzystor, triak albo osobny regulator.
To ważne rozróżnienie, bo zastąpienie uszkodzonego elementu przypadkowym modelem o podobnej rezystancji może powodować nierówną pracę, brak pełnych obrotów albo samoczynne zmiany prędkości. W sprzęcie sieciowym i akumulatorowym dobieram część po oznaczeniu, wymiarach i charakterystyce, a nie tylko po liczbie omów.
Jak podłączyć i sprawdzić potencjometr
Najprostszy test wykonuję multimetrem ustawionym na pomiar rezystancji. Przed pomiarem urządzenie musi być odłączone od zasilania, a najlepiej przynajmniej jedna końcówka potencjometru powinna być odłączona od reszty obwodu. Pomiar elementu wlutowanego może dać wynik zafałszowany przez inne podzespoły.
- Zmierz rezystancję między dwoma skrajnymi wyprowadzeniami. Powinna być stała i zbliżona do wartości znamionowej.
- Zmierz środkową końcówkę względem pierwszej skrajnej.
- Powoli obracaj osią i obserwuj zmianę wskazania.
- Powtórz pomiar między ślizgaczem a drugim skrajnym wyprowadzeniem.
Sprawny element powinien zmieniać rezystancję płynnie, bez nagłych przerw i skoków. Krótkie trzaski w głośniku, zaniki sygnału, migotanie oświetlenia albo przeskoki obrotów silnika często wskazują na zabrudzoną lub zużytą ścieżkę.
Czyszczenie preparatem do styków może pomóc, ale traktuję je jako rozwiązanie tymczasowe. Jeżeli ścieżka jest wytarta, a ślizgacz stracił sprężystość, preparat nie przywróci mechanicznej sprawności. W takim przypadku wymiana jest pewniejsza i zwykle szybsza niż wielokrotne próby ratowania starego elementu.
Przeczytaj również: Napięcie elektryczne - jak je mierzyć i rozumieć?
Najczęstszy błąd przy podłączaniu
Jeżeli zamienisz miejscami dwa skrajne wyprowadzenia, potencjometr nadal będzie działał, ale regulacja będzie odbywać się w przeciwną stronę. Zamiana końcówki środkowej ze skrajną może natomiast całkowicie zmienić sposób pracy układu albo sprawić, że napięcie będzie pojawiać się tylko w niewielkiej części zakresu.
W prostym dzielniku napięcia podłączam jeden skrajny pin do plusa, drugi do masy, a środkowy traktuję jako wyjście. Jeśli kierunek regulacji jest odwrotny od oczekiwanego, zamieniam miejscami dwa skrajne przewody, pozostawiając ślizgacz bez zmian.
Co naprawdę warto zapamiętać przed zakupem
Potencjometr nie jest uniwersalnym „pokrętłem do wszystkiego”. Ma określony zakres rezystancji, moc, charakterystykę i trwałość mechaniczną. Do sporadycznej kalibracji wystarczy mały trymer, do codziennego sterowania lepiej wybrać solidny model panelowy, a do precyzyjnych ustawień rozsądny bywa wariant wieloobrotowy.
Jeżeli mam wskazać jedną praktyczną zasadę, brzmi ona prosto: najpierw ustal funkcję elementu, dopiero potem jego wartość. Regulacja głośności, ustawianie napięcia odniesienia, sterowanie jasnością i obsługa elektronarzędzia mogą wymagać zupełnie różnych potencjometrów, nawet gdy na wszystkich widnieje podobne oznaczenie.
Znajomość trzech wyprowadzeń i zasady działania dzielnika wystarcza, aby bezpiecznie rozpoznać większość podstawowych zastosowań. Gdy dochodzi większa moc, napięcie sieciowe albo sterowanie silnikiem, kieruję się już dokumentacją urządzenia i parametrami konkretnego podzespołu, bo tu podobny wygląd nie gwarantuje zamienności.
