Gdy wkrętarka słabnie, ładowarka przestaje działać albo multimetr pokazuje zaskakujący wynik, zwykle trzeba zacząć od sprawdzenia napięcia. Wyjaśniam, czym jest ta różnica potencjałów, jak łączy się z prądem i mocą, jak ją bezpiecznie mierzyć oraz na co uważać przy zasilaniu urządzeń warsztatowych i elektroniki.
Różnica potencjałów decyduje o pracy całego obwodu
- Wolt (V) określa napięcie, czyli energię przypadającą na jednostkę ładunku.
- Pomiar wykonuje się równolegle do badanego elementu, używając odpowiedniego trybu multimetru.
- 230 V AC w instalacji domowej oznacza napięcie przemienne o częstotliwości 50 Hz.
- Wyższe napięcie nie oznacza automatycznie większej mocy, ponieważ znaczenie ma także natężenie prądu.
- Spadek napięcia może wskazywać na zbyt długi przewód, słabe połączenie, przeciążenie albo uszkodzenie zasilacza.
Co naprawdę oznacza różnica potencjałów
Napięcie elektryczneopisuje różnicę energii między dwoma punktami obwodu. Samo wskazanie jednego punktu nie wystarcza, bo zawsze trzeba określić, względem czego wykonujemy pomiar. Dlatego napięcie baterii mierzę między jej zaciskiem dodatnim i ujemnym, a napięcie w gniazdku między przewodem fazowym i neutralnym.
W fizyce napięcie oznacza pracę potrzebną do przeniesienia ładunku. Zapisuje się to wzorem U = W / Q, gdzie U jest napięciem, W pracą, a Q ładunkiem. Jeden wolt to jeden dżul na kulomb, dlatego jednostką w układzie SI jest wolt oznaczany symbolem V.
Najprościej wyobrazić sobie napięcie jako różnicę ciśnień w instalacji wodnej. Sama różnica ciśnień nie oznacza jeszcze przepływu wody, podobnie jak obecność napięcia nie gwarantuje przepływu prądu. Potrzebna jest zamknięta droga, a jej opór wpływa na to, jak duży prąd popłynie.
Napięcie a natężenie prądu
Te pojęcia często są mylone. Napięcie jest przyczyną wymuszającą przepływ, natężenie mówi natomiast, ile ładunku przepływa w jednostce czasu. W prostym obwodzie zależność opisuje prawo Ohma: I = U / R.
Jeśli rezystancja pozostaje stała, zwiększenie napięcia powoduje wzrost prądu. W praktyce nie zawsze jest to pożądane. Podanie zbyt wysokiej wartości na silnik, moduł elektroniczny albo akumulator może doprowadzić do przegrzania i trwałego uszkodzenia.
Rodzaje i wartości spotykane w warsztacie
Na co dzień spotykam przede wszystkim napięcie stałe i przemienne. W pierwszym przypadku biegunowość pozostaje stała, w drugim kierunek oraz wartość zmieniają się okresowo. To rozróżnienie ma bezpośredni wpływ na wybór trybu pomiarowego i sposób podłączenia urządzenia.
| Źródło lub układ | Typowe napięcie | Co warto wiedzieć |
|---|---|---|
| Bateria paluszek | 1,5 V DC | Po obciążeniem rzeczywista wartość może spaść. |
| Akumulator samochodowy | 12 V DC | Sprawny, naładowany akumulator zwykle ma nieco więcej niż 12 V bez obciążenia. |
| USB | 5 V DC | Standardy szybkiego ładowania mogą podnosić napięcie do wyższych poziomów. |
| Elektronarzędzia akumulatorowe | 12, 18, 20 lub 24 V DC | Wartość na obudowie jest zwykle wartością nominalną, a nie stałym wynikiem pomiaru. |
| Układy sterowania | 12 lub 24 V DC | Popularne w automatyce, przekaźnikach i sterownikach. |
| Instalacja domowa | 230 V AC | Prąd przemienny o częstotliwości 50 Hz. |
| Instalacja trójfazowa | 400 V AC | Stosowana między innymi przy zasilaniu silników i maszyn. |
W przypadku pakietów do elektronarzędzi trzeba zachować szczególną ostrożność przy interpretacji oznaczeń. Pakiet opisywany jako 18 V może po pełnym naładowaniu mieć wyraźnie wyższą wartość, ponieważ producent podaje napięcie nominalne wynikające z konfiguracji ogniw.
Przy prądzie przemiennym wartość 230 V jest wartością skuteczną. Dla idealnego przebiegu sinusoidalnego wartość szczytowa sięga około 325 V, co dobrze pokazuje, dlaczego pracy przy instalacji sieciowej nie wolno traktować jak zwykłego testu baterii.
Jak poprawnie zmierzyć napięcie multimetrem

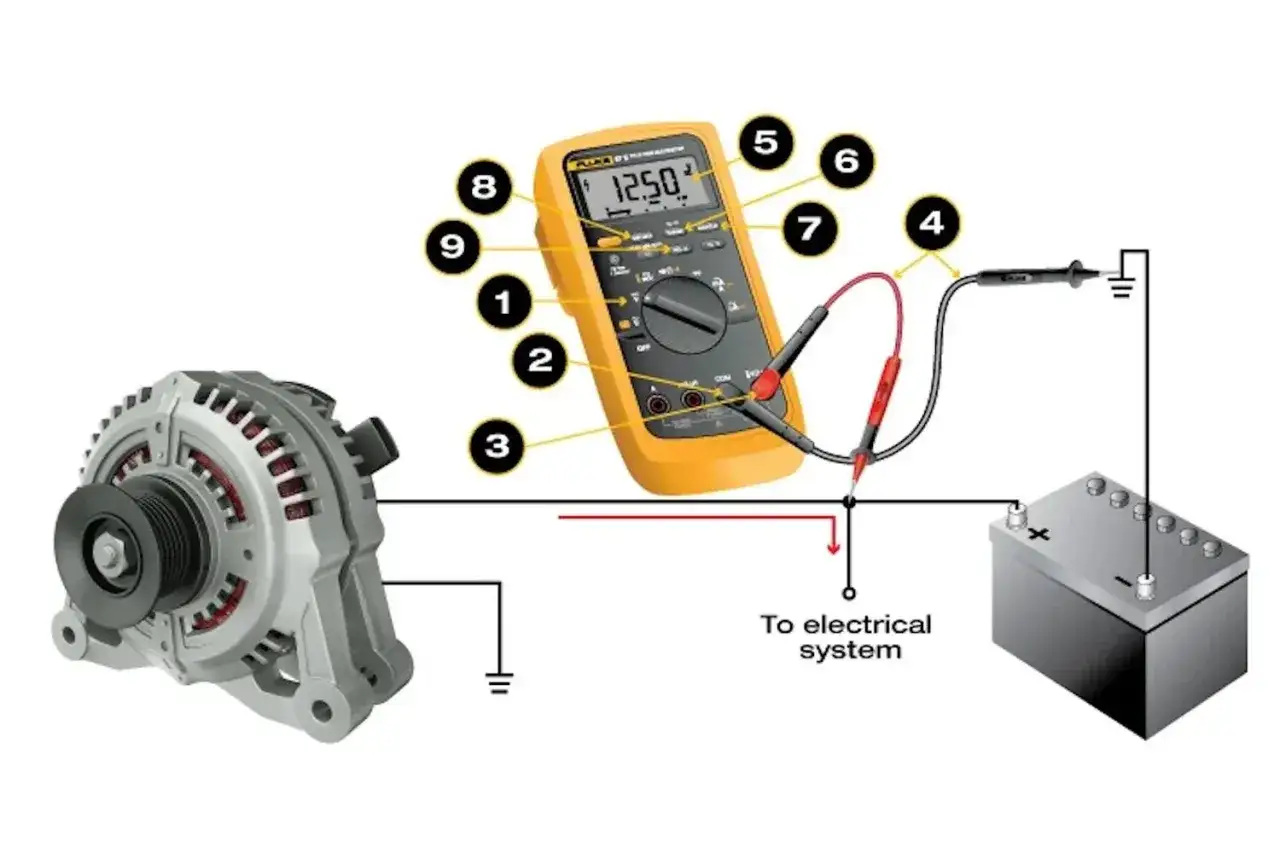

Do podstawowych pomiarów wystarczy multimetr cyfrowy, ale wynik zależy od poprawnego ustawienia przyrządu. Przed dotknięciem sondami badanego obwodu sprawdzam rodzaj prądu, zakres pomiarowy i kategorię bezpieczeństwa urządzenia.
- Przewód czarny podłączam do gniazda COM, a czerwony do gniazda oznaczonego symbolem napięcia, najczęściej V lub VΩ.
- Dla baterii i akumulatora wybieram pomiar napięcia stałego, zwykle oznaczony jako V⎓ albo VDC.
- Dla gniazdka i instalacji przemiennej wybieram tryb V~ lub VAC.
- Końcówki pomiarowe przykładam równolegle do źródła albo badanego elementu.
- Po odczycie wyłączam funkcję pomiaru prądu, jeśli wcześniej była używana.
Najczęstszy błąd polega na ustawieniu multimetru w trybie amperomierza i przyłożeniu sond bezpośrednio do zacisków baterii lub gniazdka. Taki pomiar może spowodować zwarcie, przepalenie bezpiecznika w mierniku albo powstanie łuku elektrycznego. W pomiarze napięcia przyrząd ma dużą rezystancję wejściową, a w pomiarze prądu działa zupełnie inaczej.
Co sprawdzić przed pomiarem sieciowym
Pomiar 230 V wykonuję wyłącznie sprawnym miernikiem z odpowiednią kategorią CAT, nieuszkodzonymi przewodami i izolowanymi końcówkami. Jeśli obudowa, przewody albo gniazdo wyglądają podejrzanie, nie ryzykuję testu. Przy pracach instalacyjnych lepszym rozwiązaniem jest elektryk z uprawnieniami niż oszczędność kilku minut.
Nie ufam też bezkrytycznie jednemu pomiarowi. Gdy urządzenie nie działa, sprawdzam napięcie najpierw bez obciążenia, a potem podczas pracy. Zasilacz może pokazywać prawidłową wartość na biegu jałowym, lecz gwałtownie tracić ją po podłączeniu odbiornika.
Dlaczego napięcie spada i co mówi wynik
Spadek napięcia oznacza, że część energii została „zużyta” na rezystancji przewodów, styków lub elementów obwodu. Niewielki spadek jest normalny, ale duża różnica między źródłem a odbiornikiem zwykle wymaga znalezienia przyczyny.
- Za długi lub zbyt cienki przewód ma większą rezystancję i powoduje większy spadek pod obciążeniem.
- Luźny zacisk albo zaśniedziałe złącze może grzać się i ograniczać dopływ energii.
- Przeciążony zasilacz obniża napięcie, gdy odbiornik żąda większego prądu, niż urządzenie może dostarczyć.
- Zużyty akumulator często pokazuje poprawną wartość bez obciążenia, lecz szybko traci ją po uruchomieniu silnika.
- Uszkodzony regulator lub przetwornica może generować niestabilne napięcie, tętnienia albo chwilowe skoki.
Dobrym przykładem jest elektronarzędzie, które działa poprawnie na krótko, a po kilku sekundach wyłącza się pod obciążeniem. Zamiast od razu wymieniać silnik, mierzę napięcie na zaciskach akumulatora w chwili startu. Jeśli spadek jest duży, problem może leżeć w baterii, stykach albo układzie zabezpieczającym.
Warto też odróżniać napięcie nominalne od roboczego. Pierwsze służy do klasyfikacji urządzenia, drugie zmienia się zależnie od obciążenia, temperatury, stopnia naładowania i jakości połączeń. Dlatego sam napis na obudowie nie zastępuje pomiaru.
Jak napięcie wpływa na moc i dobór zasilacza
Podstawowa zależność między napięciem, prądem i mocą wygląda tak: P = U × I. Zasilacz 12 V i 2 A może dostarczyć maksymalnie około 24 W, natomiast model 12 V i 5 A ma już około 60 W zapasu. Wyższe natężenie znamionowe zasilacza nie oznacza, że urządzenie pobierze cały dostępny prąd. Odbiornik pobiera tyle, ile potrzebuje, o ile napięcie jest właściwe.
Odwrotna sytuacja jest niebezpieczna. Zasilacz o prawidłowym napięciu, ale zbyt małej wydajności prądowej może się przegrzewać, wyłączać albo powodować niestabilną pracę urządzenia. Przy elektronice sprawdzam więc napięcie, polaryzację, rodzaj prądu i minimalną wydajność prądową, a dopiero potem rodzaj wtyku.
| Parametr | Co musi się zgadzać | Skutek błędu |
|---|---|---|
| Napięcie wyjściowe | Powinno odpowiadać wymaganiom odbiornika. | Za wysokie może uszkodzić układ, za niskie powoduje nieprawidłową pracę. |
| Rodzaj prądu | DC lub AC zgodnie z instrukcją urządzenia. | Nieprawidłowy wybór może uniemożliwić działanie albo zniszczyć elektronikę. |
| Polaryzacja | Plus i minus muszą trafić we właściwe styki. | Możliwe zwarcie lub uszkodzenie zabezpieczeń. |
| Wydajność prądowa | Zasilacz powinien mieć co najmniej wymagany prąd. | Spadki napięcia, wyłączanie i przegrzewanie. |
W praktyce często widzę błąd polegający na dopasowaniu zasilacza wyłącznie po wtyczce. To za mało. Dwa zasilacze mogą mieć identyczny konektor, ale różne napięcie lub odwrotną polaryzację, a wtedy mechaniczne dopasowanie staje się pułapką.
Bezpieczeństwo zależy nie tylko od liczby w woltach
Ryzyko porażenia zależy od napięcia, ale także od natężenia, czasu kontaktu, drogi przepływu prądu przez ciało, wilgotności skóry i warunków otoczenia. Dlatego nawet obwód niskonapięciowy może być groźny przy uszkodzonym akumulatorze, zwarciu dużej baterii albo pracy w wilgotnym miejscu.
Przy instalacji domowej napięcie 230 V traktuję zawsze jako zagrożenie życia. Wyłącznik na ścianie nie musi odcinać wszystkich przewodów, a wyłączenie zabezpieczenia trzeba potwierdzić odpowiednim pomiarem. Nie pracuję na przewodach, których stanu nie znam, i nie dotykam jednocześnie dwóch punktów obwodu.
Jeśli doszło do porażenia, najpierw trzeba odłączyć źródło zasilania bez narażania siebie, a następnie wezwać pomoc. Poszkodowanego nie wolno dotykać, dopóki istnieje ryzyko, że nadal znajduje się pod napięciem. Przy zerwanej linii lub instalacji wysokiego napięcia zachowuję dużą odległość i czekam na służby.
Najważniejsza praktyka zaczyna się od właściwego pomiaru
Najkrócej mówiąc, napięcie opisuje różnicę potencjałów, która może wymusić przepływ prądu w zamkniętym obwodzie. Sam odczyt w woltach nie mówi jednak wszystkiego. Dopiero zestawienie go z natężeniem, rezystancją, mocą i zachowaniem urządzenia pozwala poprawnie ocenić stan instalacji lub zasilacza.
W warsztacie zaczynam od prostego zestawu pytań. Co jest źródłem, jakie napięcie przewidział producent, czy obwód jest stały czy przemienny i co dzieje się pod obciążeniem? Taka kolejność ogranicza ryzyko błędnej diagnozy i chroni zarówno miernik, jak i naprawiane urządzenie.
Jeżeli wynik pomiaru dotyczy sieci 230 V, instalacji trójfazowej albo uszkodzonego urządzenia zasilanego z gniazdka, rozsądniej zakończyć samodzielne testy i przekazać pracę osobie z odpowiednimi kwalifikacjami. W elektryce ostrożność nie spowalnia naprawy, tylko często decyduje o tym, czy będzie ona bezpieczna.
