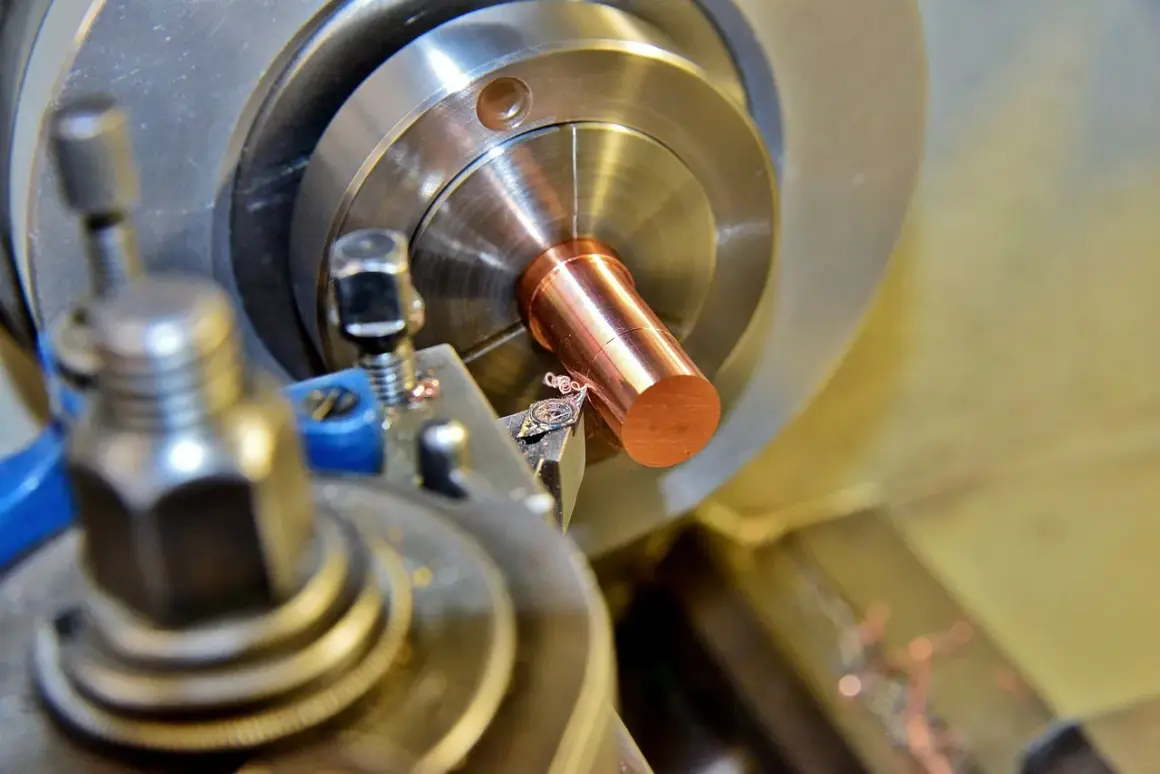

Dobór noża tokarskiego wpływa na jakość powierzchni, tempo pracy i trwałość całego narzędzia. To, jakie rodzaje noży tokarskich sprawdzą się najlepiej, zależy przede wszystkim od operacji, materiału obrabianego oraz sztywności tokarki. Poniżej porządkuję najważniejsze typy, pokazuję ich zastosowanie i podpowiadam, na co zwrócić uwagę przy kompletowaniu wyposażenia warsztatu.
Dobry nóż wynika z operacji, materiału i sztywności maszyny
- Noże zewnętrzne służą do toczenia wałków, stożków i powierzchni czołowych.
- Wytaczaki obrabiają otwory, ale wymagają krótkiego wysięgu i stabilnego mocowania.
- HSS łatwo się ostrzy, a płytki składane lepiej sprawdzają się przy powtarzalnej pracy.
- Przecinaki, rowkowniki i noże do gwintów wykonują wyspecjalizowane operacje, których nie zastąpi zwykły nóż zdzierak.
- Geometria ostrza decyduje o sile skrawania, łamaniu wióra i jakości powierzchni.
Najpierw rozdziel operację, nie nazwę noża
Najpraktyczniejszy podział wynika z tego, co nóż ma zrobić z detalem. Inne ostrze będzie potrzebne do szybkiego zebrania dużego naddatku, inne do uzyskania gładkiej powierzchni, a jeszcze inne do wykonania wąskiego rowka. W warsztacie najczęściej korzystam z poniższego podziału.
| Typ narzędzia | Główne zastosowanie | Na co uważać |
|---|---|---|
| Nóż zdzierak | Szybkie toczenie zgrubne i usuwanie dużej ilości materiału | Wymaga sztywnej tokarki i stabilnego zamocowania detalu |
| Nóż wykańczak | Ostatnie przejście, poprawa wymiaru i chropowatości | Nie powinien pracować z dużym naddatkiem |
| Nóż czołowy | Planowanie powierzchni czołowych | Trzeba kontrolować kierunek posuwu i wysokość ostrza |
| Wytaczak | Powierzchnie wewnętrzne, otwory i średnice pod łożyska | Duży wysięg łatwo powoduje drgania |
| Przecinak i rowkownik | Odcinanie detalu oraz wykonywanie rowków | Ostrze musi być ustawione prostopadle i dokładnie na osi |
| Nóż do gwintów | Gwinty zewnętrzne i wewnętrzne | Profil ostrza musi odpowiadać skokowi i kształtowi gwintu |
| Nóż kształtowy | Powtarzalne profile, promienie i fazy | Cała krawędź pracuje jednocześnie, więc rosną siły skrawania |
W praktyce nie zaczynam od pytania, czy nóż jest prawy albo lewy. Najpierw określam, czy wykonuję toczenie zgrubne, wykańczające, wytaczanie, rowkowanie czy gwintowanie. Dopiero później dobieram stronę ostrza, kształt płytki i materiał, z którego ją wykonano.
Budowa ostrza zmienia koszt i sposób pracy
Noże ze stali szybkotnącej
Noże HSS są dobrym wyborem do małego warsztatu, nauki toczenia i prac jednostkowych. Można je wielokrotnie ostrzyć na szlifierce, a ich krawędź łatwo dopasować do nietypowego profilu. Nie lubią jednak nadmiernego przegrzewania i zwykle wymagają niższych prędkości skrawania niż płytki z węglika spiekanego.
Ich dużą zaletą jest wybaczanie błędów. Dobrze naostrzony nóż HSS często pracuje spokojniej na niewielkiej tokarce, zwłaszcza przy aluminium, mosiądzu i tworzywach. Trzeba tylko pamiętać, że ostrzenie zmienia geometrię, więc po kilku regeneracjach warto sprawdzić kąt przyłożenia i symetrię krawędzi.
Noże z płytką lutowaną
W tym rozwiązaniu płytka z węglika spiekanego jest trwale połączona z trzonkiem. Taki nóż może znosić większą temperaturę i pracować szybciej niż HSS, ale po uszkodzeniu płytki jego regeneracja jest trudniejsza. Wykruszona krawędź nie zawsze daje się odtworzyć z pierwotną dokładnością.
Noże składane z płytką wymienną
Składak składa się z oprawki i wymiennej płytki. To obecnie najbardziej uniwersalna opcja do powtarzalnego toczenia, ponieważ zużytą krawędź można obrócić albo wymienić bez ostrzenia całego narzędzia. Koszt zakupu oprawki jest wyższy, lecz przy częstej pracy rekompensuje go powtarzalna geometria i krótszy czas przezbrojenia.
Nie każda płytka pasuje do każdego zadania. Kształt rombu, trójkąta, kwadratu lub płytki o dodatnim kącie wpływa na dostęp do detalu, wytrzymałość naroża i możliwy kierunek toczenia. Do małej, niezbyt sztywnej tokarki często lepiej pasuje ostrze dodatnie, które wymaga mniejszej siły skrawania.
Materiały specjalne
Do stali hartowanej stosuje się między innymi płytki z CBN, czyli regularnego azotku boru. Ceramika sprawdza się w określonych warunkach przy wysokich prędkościach i stabilnym układzie, ale źle znosi uderzenia oraz przerywane skrawanie. Diamentowe ostrza PCD są bardzo skuteczne przy aluminium, miedzi i materiałach ściernych, lecz nie są przeznaczone do typowego toczenia stali.
Prawy, lewy, prosty i wygięty mają konkretne znaczenie
Określenie „prawy” lub „lewy” opisuje kierunek, w którym nóż może efektywnie skrawać przy danym ustawieniu. Nóż prawy zwykle prowadzi się od prawej strony detalu ku uchwytowi, a lewy w przeciwnym kierunku. Wybór nie jest kwestią przyzwyczajenia, ponieważ źle dobrana wersja może utrudnić dojście do barku albo spowodować kolizję oprawki z przedmiotem.
Narzędzia proste nadają się do typowych powierzchni zewnętrznych. Noże wygięte i odsadzane ułatwiają pracę przy stopniach, kołnierzach oraz powierzchniach czołowych. Wytaczak do otworów powinien mieć możliwie duży przekrój i jak najmniejszy wysięg, ponieważ smukły trzonek działa jak sprężyna i szybko wpada w drgania.
Osobną grupę tworzą noże neutralne, często wykorzystywane przy delikatnych operacjach, obróbce czołowej lub pracy w obu kierunkach. Ich uniwersalność nie oznacza jednak, że zastąpią dobrze dobrane narzędzie specjalistyczne. Przy gwintowaniu, przecinaniu i głębokim rowkowaniu liczy się przede wszystkim właściwy profil ostrza.
Geometria ostrza decyduje o wiórze i powierzchni
Dwa noże o podobnym wyglądzie mogą pracować zupełnie inaczej. Odpowiadają za to między innymi kąt natarcia, kąt przyłożenia, kąt przystawienia oraz promień naroża. Nie trzeba zapamiętywać wszystkich wartości, ale warto rozumieć ich konsekwencje.
| Element geometrii | Co zmienia | Typowy kompromis |
|---|---|---|
| Kąt natarcia | Wpływa na siłę skrawania i przepływ wióra | Ostrze dodatnie tnie lżej, lecz jest delikatniejsze |
| Kąt przyłożenia | Zapobiega ocieraniu powierzchni przyłożenia o detal | Zbyt mały zwiększa tarcie, zbyt duży osłabia krawędź |
| Promień naroża | Wpływa na gładkość powierzchni i wytrzymałość naroża | Większy promień poprawia wykończenie, ale zwiększa siły |
| Łamacz wióra | Pomaga skrócić i odprowadzić wiór | Geometria musi pasować do głębokości skrawania i posuwu |
Najczęstszy błąd polega na użyciu płytki wykańczającej do ciężkiego toczenia zgrubnego. Wiór zaczyna się zawijać, ostrze trze zamiast skrawać, a naroże szybko się wykrusza. Z drugiej strony mocny zdzierak użyty do bardzo lekkiego przejścia może zostawiać gorszą powierzchnię, bo jego geometria potrzebuje odpowiedniego obciążenia.
Jak dobrać nóż do obrabianego materiału
Materiał detalu wpływa na dobór zarówno gatunku płytki, jak i jej geometrii. Stal konstrukcyjna wymaga innego ostrza niż aluminium, stal nierdzewna, żeliwo czy tworzywo. Przy wyborze patrzę również na to, czy skrawanie jest ciągłe, czy przerywane, oraz czy tokarka ma dostateczną sztywność.
| Materiał | Praktyczny wybór | Najważniejsza wskazówka |
|---|---|---|
| Stal konstrukcyjna | Płytka z węglika spiekanego, osobna geometria do zdzierania i wykańczania | Kontroluj wiór i nie schodź z parametrami poniżej zakresu pracy płytki |
| Stal nierdzewna | Ostra geometria z dobrym odprowadzaniem wióra | Unikaj długiego tarcia, ponieważ materiał łatwo się umacnia |
| Żeliwo | Wytrzymała płytka odporna na ścieranie | Pył jest ścierny, dlatego trzeba chronić prowadnice i dokładnie czyścić tokarkę |
| Aluminium i miedź | Ostre ostrze dodatnie, często z polerowaną powierzchnią natarcia | Stępiona płytka może przyklejać materiał zamiast go czysto skrawać |
| Tworzywa sztuczne | Bardzo ostre narzędzie HSS lub płytka do materiałów nieżelaznych | Dobieraj parametry tak, aby nie przegrzać i nie stopić powierzchni |
Jeżeli obrabiam wałek ze stali na małej tokarce, nie zaczynam od maksymalnego posuwu ani największej płytki. Najpierw sprawdzam bicie, wysokość ostrza, wysięg i sposób mocowania. Sztywność układu często ma większe znaczenie niż sama marka noża, bo nawet świetne ostrze nie zlikwiduje drgań wywołanych luźnym imakiem.
Błędy, przez które dobry nóż nie działa
Prawidłowo dobrane narzędzie może dawać słabe rezultaty, jeśli jest źle ustawione. Ostrze powinno znajdować się na wysokości osi detalu, a trzonek należy wysunąć z oprawki tylko na tyle, ile rzeczywiście potrzeba. Zbyt duży wysięg jest jedną z najprostszych dróg do drgań, hałasu i nierównej powierzchni.
- Nie ustawiaj przecinaka „na oko”. Powinien być prostopadły do osi detalu, a jego szerokość trzeba dobrać do średnicy i sztywności materiału.
- Nie używaj stępionej płytki tylko dlatego, że „jeszcze coś zbiera”. Tępe ostrze zwiększa temperaturę i obciążenie łożysk tokarki.
- Nie mieszaj geometrii do różnych operacji. Nóż do gwintowania nie jest zamiennikiem noża do zwykłego toczenia.
- Kontroluj wiór. Długi, niełamany wiór jest zagrożeniem dla operatora i sygnałem, że parametry albo łamacz wióra są źle dobrane.
- Nie ignoruj chłodzenia. Przy HSS przerwanie chłodzenia może doprowadzić do przegrzania, a przy niektórych płytkach nagła zmiana temperatury bywa niebezpieczna dla krawędzi.
W pracy ręcznej szczególnie ważne jest spokojne podejście do ustawiania narzędzia. Zatrzymuję tokarkę przed pomiarem, usuwaniem wióra i korektą mocowania. Kilka sekund poświęconych na ustawienie noża zwykle oszczędza później czas stracony na poprawianie wymiaru albo wymianę uszkodzonej płytki.
Zestaw na początek, który naprawdę wystarcza
Do podstawowego warsztatu nie trzeba kupować kilkunastu podobnych narzędzi. Rozsądny zestaw obejmuje nóż zdzierak, wykańczak, nóż czołowy, wytaczak, przecinak oraz narzędzie do gwintów. Przy częstej pracy można przejść na system płytek wymiennych, ale do nauki ostrzenia i nietypowych detali HSS nadal ma dużo sensu.
Najlepszy wybór nie zawsze jest najdroższy. Liczy się zgodność trzonka z imakiem, dostępna przestrzeń, kierunek pracy, materiał detalu i realna moc tokarki. Gdy te elementy są dobrane razem, nawet prosty nóż pozwala uzyskać dokładny wymiar i dobrą powierzchnię, a koszt eksploatacji pozostaje rozsądny.
