Gdy trzeba często i cicho załączać grzałkę, oświetlenie albo inne obciążenie, klasyczny przekaźnik z mechanicznymi stykami nie zawsze jest najlepszym wyborem. SSR, czyli przekaźnik półprzewodnikowy, przełącza obwód elektronicznie, bez ruchomych elementów. Wyjaśniam, jak działa, czym różni się od przekaźnika elektromagnetycznego, jak dobrać go do obciążenia i dlaczego chłodzenie ma tu większe znaczenie, niż sugeruje niewielka obudowa.
SSR to cichy przełącznik elektroniczny do częstego sterowania obciążeniem
- SSR oznacza Solid State Relay, czyli przekaźnik półprzewodnikowy bez mechanicznych styków.
- Do obwodów AC stosuje się zwykle triaki lub tyrystory, a do DC tranzystory MOSFET.
- Największe zalety to cicha praca, brak iskrzenia i duża liczba cykli przełączania.
- Największe ograniczenia to straty cieplne, prąd upływu i wrażliwość na przepięcia.
- Prąd podany na obudowie nie wystarcza do wyboru. Trzeba sprawdzić rodzaj obciążenia, temperaturę i sposób chłodzenia.
Czym jest przekaźnik SSR i co znajduje się w jego środku

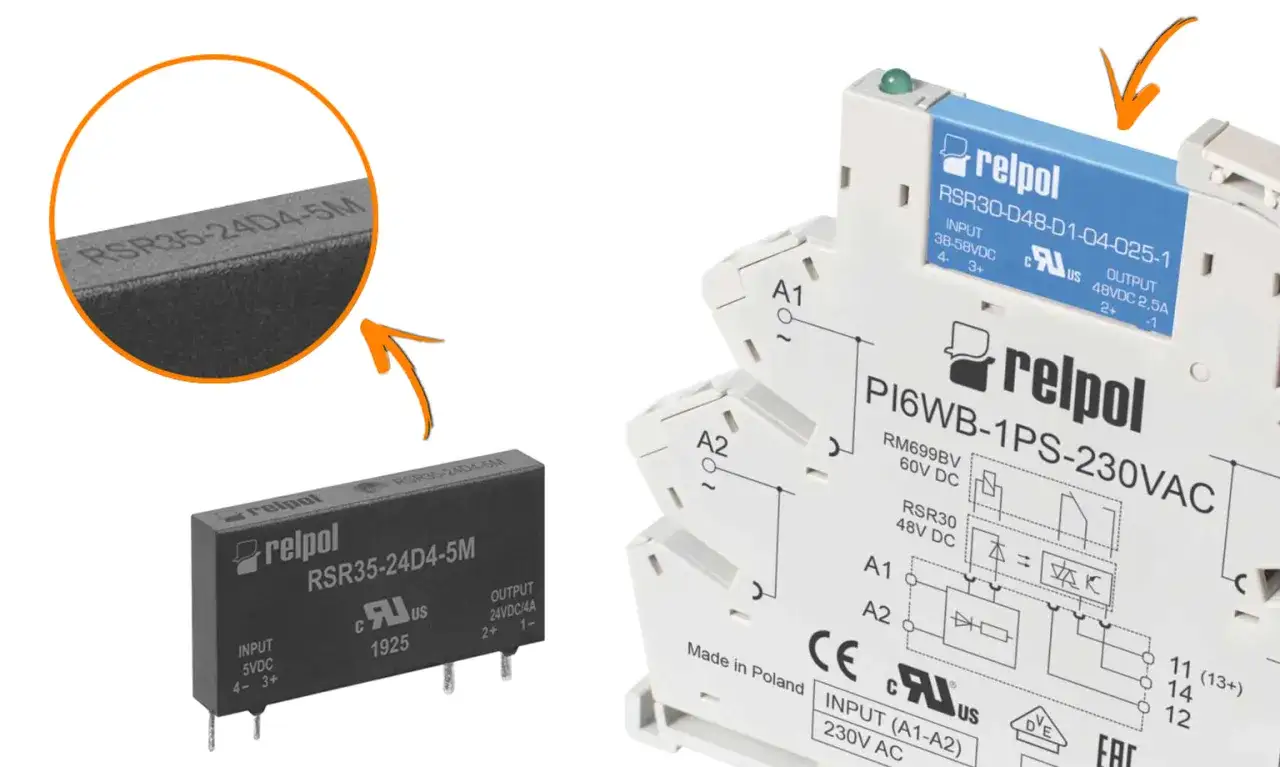

Przekaźnik SSR to elektroniczny łącznik, który pozwala sterować obwodem mocy za pomocą niewielkiego sygnału sterującego. Skrót pochodzi od angielskiego określenia Solid State Relay. W przeciwieństwie do przekaźnika elektromagnetycznego nie ma cewki przyciągającej zworę ani styków, które fizycznie zwierają obwód.
W typowym module znajdują się dwa odseparowane obwody. Pierwszy to wejście sterujące, na przykład 3-32 V DC z wyjścia sterownika lub mikrokontrolera. Drugi to wyjście mocy, które może przełączać napięcie przemienne albo stałe, zależnie od konstrukcji.
Separację zapewnia najczęściej optoizolator. Jest to element, który przekazuje informację za pomocą światła, dzięki czemu sterownik nie musi być połączony galwanicznie z obwodem obciążenia. Nie oznacza to jednak, że wyjście po wyłączeniu jest idealnie otwarte. Każdy SSR ma pewien prąd upływu, czyli niewielki prąd płynący mimo braku sygnału sterującego.
Właśnie dlatego lampka LED podłączona do SSR może delikatnie świecić po wyłączeniu, a czuły obwód może nadal reagować na napięcie. W takim przypadku pomaga rezystor obciążający, odpowiedni moduł albo dodatkowy mechaniczny rozłącznik.
Jak działa SSR podczas załączania i wyłączania
Po podaniu sygnału na wejście zapala się wewnętrzna dioda LED optoizolatora. Światło uruchamia element po stronie mocy, na przykład triak, tyrystor albo tranzystor MOSFET. W ten sposób mały prąd sterujący decyduje o przepływie znacznie większego prądu przez odbiornik.
W przekaźnikach AC często spotyka się funkcję zero-cross. Układ czeka z załączeniem do chwili, gdy napięcie sinusoidalne przechodzi w pobliżu zera. Ogranicza to udar prądowy i zakłócenia elektromagnetyczne, dlatego dobrze sprawdza się przy grzałkach i innych obciążeniach rezystancyjnych.
Trzeba jednak pamiętać, że zero-cross nie oznacza natychmiastowego załączenia w każdej chwili. Przy częstotliwości sieci 50 Hz oczekiwanie może wynieść do około 10 ms. Jeżeli potrzebne jest przełączanie w dowolnym momencie sinusoidy, wybiera się wersję random turn-on, nazywaną też wersją bezzero-cross.
SSR do prądu przemiennego
Modele AC mają zwykle wyjście oparte na triaku lub dwóch tyrystorach. Po załączeniu element przewodzi w obu połówkach przebiegu przemiennego, a wyłączenie następuje zazwyczaj przy spadku prądu w okolice zera. Takie moduły dobrze nadają się do grzałek, pieców, zaworów AC i prostych układów oświetleniowych.
SSR do prądu stałego
Wersje DC wykorzystują najczęściej tranzystory MOSFET. Są przeznaczone do obwodów stałoprądowych, na przykład 12 V, 24 V lub 48 V. Przy zakupie trzeba sprawdzić polaryzację zacisków, dopuszczalny prąd oraz to, czy moduł przełącza jeden kierunek czy oba kierunki przepływu.
Nie wolno zakładać, że SSR oznaczony jako AC/DC będzie równie dobry w obu zastosowaniach. Konstrukcja wyjścia ma decydujące znaczenie, a parametry producenta są ważniejsze niż sam napis na froncie.
Najważniejsze zalety i ograniczenia rozwiązania SSR
Brak styków mechanicznych eliminuje zużycie wynikające z iskrzenia i odbijania styków. Dlatego SSR pracuje bez charakterystycznego kliknięcia, dobrze znosi wibracje i może przełączać obciążenie bardzo często. W sterowaniu temperaturą, gdzie grzałka jest załączana setki lub tysiące razy, ta cecha potrafi przesądzić o wyborze.
Elektronika ma jednak własne koszty. Podczas przewodzenia na wyjściu występuje spadek napięcia, a powstająca moc zamienia się w ciepło. Dla uproszczenia można przyjąć zależność P = I × U. Jeżeli SSR ma spadek 1,5 V i płynie przez niego 10 A, wydziela około 15 W, które trzeba odprowadzić.
Radiator może być potrzebny już przy kilku amperach, szczególnie w zamkniętej szafce, wysokiej temperaturze otoczenia albo przy pracy ciągłej. Sam opis „40 A” na tanim module nie gwarantuje możliwości bezpiecznego przełączania 40 A bez chłodzenia. Liczy się także derating, czyli zmniejszenie dopuszczalnego prądu wraz ze wzrostem temperatury.
| Cecha | SSR | Przekaźnik elektromagnetyczny |
|---|---|---|
| Element przełączający | Triak, tyrystor lub tranzystor | Cewka i styki mechaniczne |
| Hałas | Praca bez kliknięcia | Słyszalne przełączanie |
| Zużycie | Brak zużycia styków | Styki mogą się wypalać |
| Prąd po wyłączeniu | Występuje prąd upływu | Zwykle brak przewodzenia przez otwarte styki |
| Odporność na udar | Wymaga ochrony przed przepięciami | Często lepiej znosi krótkie przeciążenia |
| Straty podczas pracy | Występuje spadek napięcia i grzanie | Zwykle małe straty na stykach |
Ja wybieram SSR wtedy, gdy ważne są częste cykle, cisza i brak iskrzenia. Do prostego obwodu załączanego kilka razy dziennie przekaźnik elektromagnetyczny często będzie tańszy, łatwiejszy do diagnozy i mniej wrażliwy na chwilowy udar.
Jak dobrać SSR do konkretnego obciążenia
Pierwszy krok to określenie, czy obciążenie pracuje na AC czy DC. Następnie sprawdzam napięcie robocze, prąd ciągły, prąd rozruchowy i sposób sterowania. Te cztery informacje są ważniejsze niż sama liczba amperów nadrukowana na module.
Grzałka i obciążenie rezystancyjne
Grzałka jest najłatwiejszym przypadkiem. Jeżeli ma moc 2000 W przy napięciu 230 V, pobiera około 8,7 A. Do takiego obciążenia wybiera się SSR AC z zapasem prądowym, na przykład model 25 A lub 40 A, ale tylko pod warunkiem zapewnienia odpowiedniego radiatora i zabezpieczenia nadprądowego.
Do regulacji temperatury najczęściej pasuje wersja zero-cross. Nie nadaje się ona jednak do płynnej regulacji fazowej tak dobrze jak model random turn-on. Jeżeli sterownik ma sterować mocą przez wycinanie fragmentów sinusoidy, trzeba sprawdzić tę funkcję w dokumentacji.
Silnik, transformator i elektromagnes
Silniki, transformatory, styczniki i zawory mają charakter indukcyjny. Przy starcie mogą pobrać wielokrotnie większy prąd niż podczas normalnej pracy. W tym zastosowaniu zwykły SSR dobrany wyłącznie na podstawie prądu znamionowego może szybko ulec uszkodzeniu.
Przy takich odbiornikach sprawdzam prąd rozruchowy i kategorię obciążenia, a także stosuję zabezpieczenia przeciwprzepięciowe, na przykład warystor lub układ gasikowy RC, jeśli przewiduje to producent. Czasem lepszym rozwiązaniem jest SSR sterujący stycznikiem, a nie bezpośrednie przełączanie silnika.
Przeczytaj również: Wyłącznik, rozłącznik czy odłącznik? Poznaj najważniejsze różnice
Oświetlenie LED i małe zasilacze
Zasilacz impulsowy może pobierać krótki, wysoki prąd przy włączeniu. Z kolei prąd upływu SSR może powodować żarzenie lampy po wyłączeniu. Przy oświetleniu nie patrzę więc wyłącznie na moc znamionową, lecz sprawdzam kompatybilność z obciążeniem pojemnościowym i minimalny prąd wyjściowy.
Dobrym zwyczajem jest również pozostawienie zapasu. Jeśli obciążenie pobiera 9 A, nie traktowałbym SSR 10 A jako bezpiecznego wyboru do pracy ciągłej. W praktyce lepiej uwzględnić temperaturę, chłodzenie i udary, zamiast wykorzystywać katalogową wartość na granicy.
Montaż SSR i błędy, które skracają jego życie
Najczęstszy błąd to przykręcenie modułu do przypadkowej powierzchni i pominięcie radiatora. Podstawa SSR powinna dobrze przylegać do chłodzenia, a w wielu konstrukcjach pomaga cienka warstwa pasty termoprzewodzącej. Trzeba też zapewnić przepływ powietrza i nie montować elementu tuż przy źródle ciepła.
Drugim problemem jest brak zabezpieczenia obwodu mocy. Bezpiecznik dobiera się do przewodów i obciążenia, a nie tylko do maksymalnego prądu SSR. Przy obciążeniach indukcyjnych lub długich przewodach przydaje się ochrona przed przepięciami, ponieważ półprzewodnik może zostać przebity bardzo szybko, bez widocznego wcześniejszego zużycia.
SSR nie powinien być traktowany jako pełny odłącznik serwisowy. Nawet po wyłączeniu może występować napięcie i prąd upływu. Przy urządzeniach zasilanych z sieci 230 V stosuję osobny rozłącznik mechaniczny, właściwe zaciski, obudowę i oznaczenia. Prace przy napięciu sieciowym wykonuje się po odłączeniu zasilania i sprawdzeniu braku napięcia.
- Nie dobieraj modułu wyłącznie po napisie „40 A”.
- Nie używaj SSR AC w obwodzie DC bez wyraźnego potwierdzenia producenta.
- Nie pomijaj radiatora przy większym prądzie lub pracy ciągłej.
- Nie zakładaj, że wyłączone wyjście ma idealną rezystancję nieskończoną.
- Nie przełączaj silnika bez sprawdzenia prądu rozruchowego i ochrony przepięciowej.
Przed pierwszym uruchomieniem mierzę napięcie sterujące, sprawdzam polaryzację oraz kontroluję temperaturę obudowy po kilku minutach pracy. Jeśli moduł szybko robi się bardzo gorący, problemem może być nie tylko zbyt duży prąd, ale też słaby radiator, zły docisk albo zbyt wysoka temperatura w szafce.
Kiedy SSR jest rozsądnym wyborem w warsztacie
W warsztacie SSR dobrze sprawdzi się przy sterowaniu grzałką lutownicy, podgrzewaczem, piecem, wentylatorem sterowanym cyklicznie albo układem automatyki, który często załącza odbiornik. Najwięcej zyskuję tam, gdzie liczą się cisza, brak iskrzenia i duża liczba przełączeń.
Nie traktowałbym go jednak jako automatycznego zamiennika każdego przekaźnika. Do sporadycznego załączania dużego silnika, funkcji bezpiecznego odcięcia albo obwodu wymagającego rzeczywistej przerwy galwanicznej lepszy może być przekaźnik elektromagnetyczny, stycznik lub połączenie obu technologii.
Najprostsza zasada wyboru brzmi tak: najpierw określam rodzaj prądu i charakter obciążenia, potem sprawdzam napięcie, prąd oraz udar, a na końcu projektuję chłodzenie i zabezpieczenia. Właśnie ta kolejność pozwala uniknąć sytuacji, w której SSR wygląda poprawnie na schemacie, lecz przegrzewa się podczas normalnej pracy.
Najważniejsza rzecz przed zakupem SSR
Przekaźnik półprzewodnikowy nie jest po prostu „mocniejszą wersją” zwykłego przekaźnika. To inny element, z własnymi zaletami i ograniczeniami. Jeśli dobiorę go do właściwego rodzaju obciążenia, zapewnię chłodzenie i uwzględnię prąd upływu, otrzymam ciche oraz trwałe sterowanie. Gdy pominę te trzy kwestie, nawet dobrze wyglądający moduł może szybko się przegrzać albo ulec uszkodzeniu.
