Masz źródło 12 V, a układ wymaga 5 V? Albo chcesz bezpiecznie zasilić mały odbiornik niższym napięciem? Pokażę, jak zmniejszyć napięcie za pomocą rezystora, dzielnika, stabilizatora, przetwornicy i transformatora, a także podpowiem, kiedy dana metoda zawodzi i jak sprawdzić efekt multimetrem.
Dobór właściwej metody zależy od prądu, rodzaju napięcia i obciążenia
- Dzielnik rezystorowy nadaje się głównie do sygnałów pomiarowych, nie do zasilania urządzeń.
- Stabilizator liniowy jest prosty i cichy, ale zamienia nadmiar napięcia w ciepło.
- Przetwornica buck sprawdza się przy większym prądzie i zwykle pracuje znacznie oszczędniej.
- Transformator obniża napięcie przemienne, lecz nie działa bezpośrednio z napięciem stałym.
- Przy instalacji 230 V nie eksperymentuję bez odpowiednich kwalifikacji i zabezpieczeń.
Najpierw ustal, jakie napięcie chcesz obniżyć
Zanim wybiorę element, sprawdzam trzy rzeczy: napięcie wejściowe, wymagane napięcie wyjściowe oraz prąd pobierany przez odbiornik. Bez tej informacji łatwo zastosować rozwiązanie, które zadziała tylko „na stole”, a po podłączeniu silnika, przekaźnika albo modułu elektronicznego przestanie być użyteczne.
Trzeba też rozróżnić prąd stały DC od przemiennego AC. Bateria 12 V, zasilacz impulsowy i akumulator dostarczają zwykle napięcia stałego. Gniazdko sieciowe zapewnia natomiast 230 V AC o częstotliwości 50 Hz. Inne elementy służą do obniżania każdego z tych rodzajów napięcia.
Policz prąd i moc
Najprostszy rachunek opiera się na mocy: P = U × I. Jeżeli odbiornik pracuje przy 5 V i pobiera 0,5 A, potrzebuje około 2,5 W. Zasilacz lub przetwornica powinny mieć zapas, więc w praktyce wybrałbym model o wydajności co najmniej 1 A, a nie dokładnie 0,5 A.
Przy silnikach i narzędziach dochodzi prąd rozruchowy. Mały silnik opisany jako 1 A może przez krótką chwilę pobierać 2-3 A. To właśnie dlatego układ, który zasila diodę LED, niekoniecznie poradzi sobie z wentylatorem lub pompką.
Rezystor i dzielnik napięcia sprawdzają się tylko w określonych warunkach
Rezystor szeregowy obniża napięcie, ponieważ część napięcia odkłada się na jego zaciskach. Dla obciążenia o prawie stałym prądzie można użyć wzoru R = (Uwe - Uwy) / I. Strata mocy wynosi natomiast P = I² × R, więc rezystor musi mieć odpowiednią moc znamionową.
Przykład jest prosty. Dla źródła 12 V, odbiornika 5 V i prądu 0,1 A potrzebny byłby rezystor 70 Ω. Wydzieli się na nim 0,7 W, dlatego zastosowałbym element o mocy minimum 1 W, najlepiej z pewnym zapasem.
To rozwiązanie ma jednak poważną wadę. Gdy prąd odbiornika się zmieni, zmieni się również spadek napięcia. Z tego powodu rezystor szeregowy ma sens przy prostej diodzie LED, ograniczaniu prądu lub niewymagającym układzie, ale nie przy elektronice, która potrzebuje stabilnych 5 V czy 9 V.
Dzielnik do pomiarów, nie do zasilania
Dzielnik napięciatworzą dwa rezystory połączone szeregowo. Napięcie na dolnym rezystorze oblicza się ze wzoru Uwy = Uwe × R2 / (R1 + R2). Dla 12 V i połowy napięcia można użyć dwóch rezystorów o tej samej wartości, na przykład 10 kΩ i 10 kΩ.
Jeżeli do wyjścia podłączę odbiornik, jego rezystancja połączy się równolegle z R2 i zmieni wynik. Dlatego dzielnik stosuję do wejścia pomiarowego mikrokontrolera, komparatora albo multimetru, gdzie prąd jest bardzo mały. Do zasilania modułu, przekaźnika czy silnika wybrałbym stabilizator.

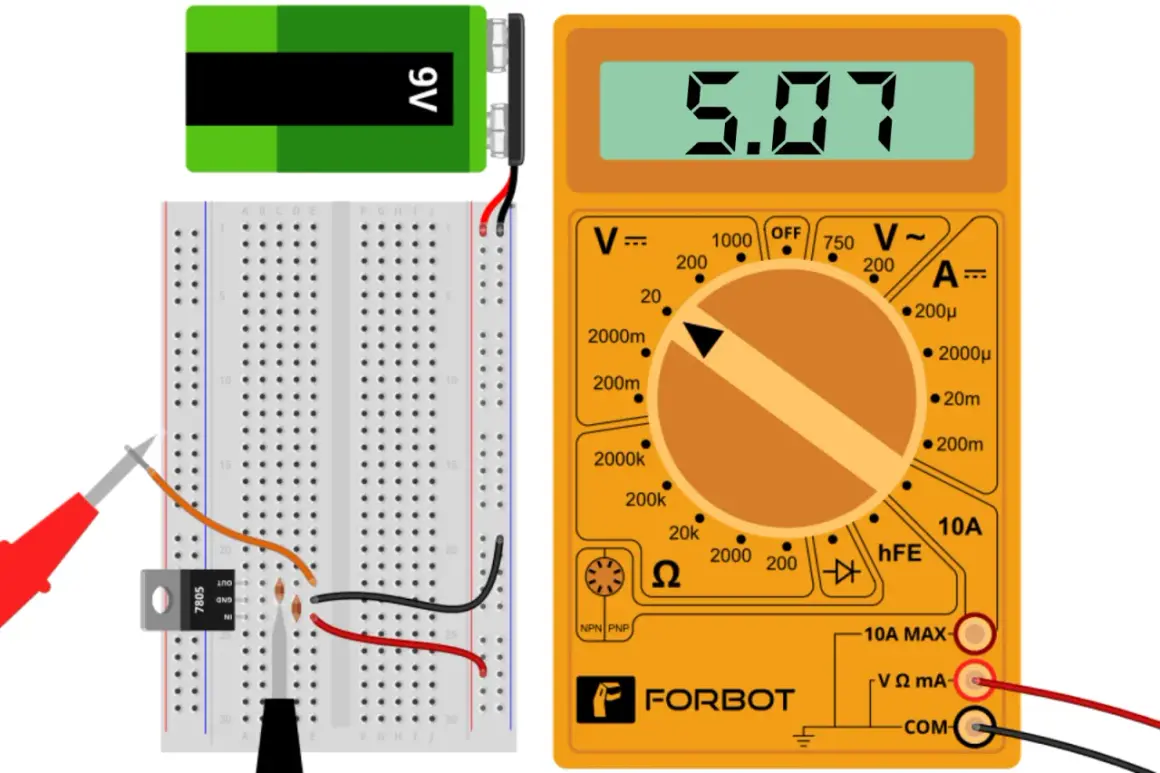

Stabilizator liniowy daje czyste napięcie, ale wymaga chłodzenia
Stabilizator liniowy, na przykład układ z rodziny 7805 albo regulator LDO, utrzymuje określone napięcie wyjściowe. LDO to regulator o małym wymaganym spadku napięcia między wejściem a wyjściem. Zaletą takiego rozwiązania jest prosty układ, niski poziom zakłóceń i łatwe uruchomienie.
Cena tej prostoty to ciepło. Gdy z 12 V uzyskuję 5 V przy prądzie 0,5 A, regulator traci około (12 - 5) × 0,5 = 3,5 W. Taka moc może szybko rozgrzać obudowę, dlatego potrzebny będzie radiator albo mniejszy prąd obciążenia.
Regulator liniowy wybrałbym do układu pomiarowego, audio, małego sterownika lub urządzenia pobierającego najwyżej kilkaset miliamperów. Przy różnicy napięć rzędu kilku woltów i prądzie powyżej 1 A zwykle rozsądniej użyć przetwornicy impulsowej.
Nie pomijaj elementów wymaganych przez producenta
Wiele stabilizatorów wymaga kondensatorów wejściowych i wyjściowych o określonej pojemności oraz rodzaju. Nie dobieram ich wyłącznie „na oko”, ponieważ regulator może się wzbudzać, czyli generować niepożądane oscylacje zamiast stabilnego napięcia.
Trzeba też sprawdzić minimalne napięcie wejściowe. Jeżeli regulator 5 V potrzebuje zapasu 2 V, to przy spadku zasilania do 6 V przestanie prawidłowo stabilizować. W przypadku LDO ten zapas bywa mniejszy, ale zawsze wynika z dokumentacji konkretnego układu.
Przetwornica impulsowa jest najlepsza przy większym prądzie
Przetwornica obniżająca typu buck zmniejsza napięcie, przełączając energię z dużą częstotliwością i przekazując ją przez cewkę oraz kondensator. W porównaniu ze stabilizatorem liniowym traci mniej energii, dlatego przy większej różnicy napięć potrafi pracować z wyraźnie niższą temperaturą.
Gotowy moduł buck z regulacją napięcia jest często najpraktyczniejszym wyborem. Z 24 V można uzyskać 12 V, a z 12 V otrzymać 5 V lub 3,3 V. Przy zakupie sprawdzam zakres wejściowy, maksymalny prąd, chłodzenie, deklarowaną sprawność i zabezpieczenie przed zwarciem.
| Metoda | Najlepsze zastosowanie | Największa wada |
|---|---|---|
| Rezystor szeregowy | LED i mały, stały prąd | Napięcie zależy od obciążenia |
| Dzielnik rezystorowy | Pomiary i sygnały analogowe | Nie nadaje się do zasilania odbiorników |
| Stabilizator liniowy | Mały prąd i niski poziom zakłóceń | Duże straty cieplne |
| Przetwornica buck | Silniki, moduły i większy prąd DC | Może generować zakłócenia EMI |
Nie zakładam jednak, że każdy moduł opisany jako 5 A rzeczywiście będzie stale pracował z takim prądem. Tani układ bez radiatora może osiągać tę wartość tylko chwilowo. Jeżeli obudowa robi się bardzo gorąca, zmniejszam obciążenie albo wybieram większą przetwornicę.
Przy napięciu przemiennym potrzebujesz transformatora albo regulatora AC
Transformator obniża napięcie przemienne dzięki indukcji elektromagnetycznej. Przykładowo model 230 V / 12 V może zasilać układ, który wymaga 12 V AC. Jeżeli za transformatorem potrzebuję napięcia stałego, dodaję mostek prostowniczy, kondensator filtrujący i ewentualny stabilizator.
Po wyprostowaniu napięcie nie będzie równe dokładnie 12 V. Dla 12 V AC wartość szczytowa po prostowaniu może zbliżyć się do 16-17 V, pomniejszonych o spadek na diodach. To ważne przy wyborze regulatora i kondensatora.
Autotransformator również może zmniejszać napięcie, ale nie zapewnia pełnej separacji galwanicznej od sieci. Do bezpiecznego zasilania niskonapięciowego wybieram transformator separacyjny lub certyfikowany zasilacz, a nie przypadkowy element z demontażu.
Przeczytaj również: Enkoder - jak działa i jaki wybrać do silnika?
Regulator fazowy nie zastępuje zasilacza
Ściemniacz lub regulator tyrystorowy zmienia wartość skuteczną napięcia AC, lecz nie tworzy stabilnych 12 V czy 24 V. Może działać z niektórymi żarówkami i silnikami komutatorowymi, ale niekoniecznie z zasilaczem impulsowym, silnikiem indukcyjnym albo elektroniką sterującą.
Popularny zasilacz beztransformatorowy z kondensatorem szeregowym także nie jest dobrym projektem dla początkującego. Taki układ nie zapewnia separacji od sieci, a jego wyjście może stanowić zagrożenie porażeniem nawet po obniżeniu napięcia.
Uruchamiaj układ według krótkiej procedury
Zanim podłączę właściwy odbiornik, ustawiam napięcie wyjściowe bez obciążenia i sprawdzam je multimetrem. W przypadku regulowanej przetwornicy zaczynam od najniższego ustawienia, a przewody dobieram do spodziewanego prądu.
- Odczytaj napięcie źródła i rodzaj prądu.
- Sprawdź napięcie oraz maksymalny prąd odbiornika.
- Wybierz rozwiązanie z zapasem prądowym i cieplnym.
- Ustaw napięcie wyjściowe bez podłączonego urządzenia.
- Podłącz obciążenie i zmierz napięcie ponownie.
- Po kilku minutach sprawdź temperaturę regulatora, przewodów i złączy.
Najczęstszy błąd polega na mierzeniu napięcia tylko bez obciążenia. Przetwornica może wtedy pokazywać idealne 5 V, a po podłączeniu silnika spaść do 3 V. Dla mnie miarodajny jest dopiero pomiar pod rzeczywistym obciążeniem, najlepiej przy obserwacji napięcia podczas rozruchu.
Przy pracy z siecią 230 V wyłączam obwód, zabezpieczam go przed przypadkowym załączeniem i potwierdzam brak napięcia właściwym przyrządem. Samo ustawienie pokrętła na „0” albo wyłączenie urządzenia nie jest wystarczającym zabezpieczeniem. Prace przy instalacjach i urządzeniach sieciowych powinny wykonywać osoby uprawnione.
Najlepszy efekt daje dopasowanie metody do odbiornika
Do wejścia pomiarowego użyłbym dzielnika, do diody LED rezystora, do małego układu logicznego stabilizatora liniowego, a do silnika lub modułu pobierającego większy prąd przetwornicy buck. Dla napięcia przemiennego zacząłbym od właściwie dobranego transformatora i dopiero później projektował prostownik.
Jeżeli nie znam poboru prądu, najpierw go mierzę albo sprawdzam w dokumentacji. Najdroższy błąd to nie zły dobór rezystora, lecz podanie zbyt wysokiego napięcia na wrażliwy układ. Chwila pomiaru i zapas parametrów zwykle oszczędzają zarówno komponenty, jak i czas spędzony na szukaniu przyczyny awarii.
